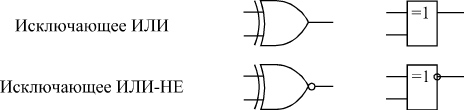

6.Логический элемент “исключающее или”. Уго, таблица истинности.

Элементы «Исключающее ИЛИ» также можно было бы отнести к простейшим элементам, но функция, выполняемая ими, несколько сложнее, чем в случае элемента И или элемента ИЛИ. Все входы элементов Исключающее ИЛИ равноправны, однако ни один из входов не может заблокировать другие входы, установив выходной сигнал в уровень единицы или нуля.

Таблица истинности двухвходовых элементов И, И-НЕ, ИЛИ, ИЛИ-НЕ

Вход 1 Вход 2 Выход

0 0 0

0 1 1

1 0 1

1 1 0

Под функцией Исключающее ИЛИ понимается следующее: единица на выходе появляется тогда, когда только на одном входе присутствует единица. Если единиц на входах две или больше, или если на всех входах нули, то на выходе будет нуль.

Важное применение элементов Исключающее ИЛИ — это управляемый инвертор (рис. 4.2). В этом случае один из входов элемента используется в качестве управляющего, а на другой вход элемента поступает информационный сигнал. Если на управляющем входе единица, то входной сигнал инвертируется, если же нуль — не инвертируется. Элемент Исключающее ИЛИ может изменять полярность входного сигнала или фронта, а может и не изменять в зависимости от управляющего сигнала.

Рис. 4.2. Элемент Исключающее ИЛИ как управляемый инвертор

В случае, когда имеется два сигнала одинаковой полярности, и при этом их одновременный приход исключается, элемент Исключающее ИЛИ может быть использован для смешивания этих сигналов (рис. 4.3).

Рис. 4.3. Применение элемента Исключающее ИЛИ для смешивания двух неодновременных сигналов

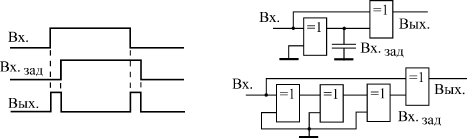

Рис. 4.4. Выделение фронтов входного сигнала с помощью элемента Исключающее ИЛИ

Еще одно важнейшее применение элемента Исключающее ИЛИ — формирование коротких импульсов по любому фронту входного сигнала (рис. 4.4). В данном случае не важно, положительный фронт входного сигнала или отрицательный, на выходе все равно формируется положительный импульс. Входной сигнал задерживается с помощью конденсатора или цепочки элементов, а затем исходный сигнал и его задержанная копия поступают на входы элемента Исключающее ИЛИ.

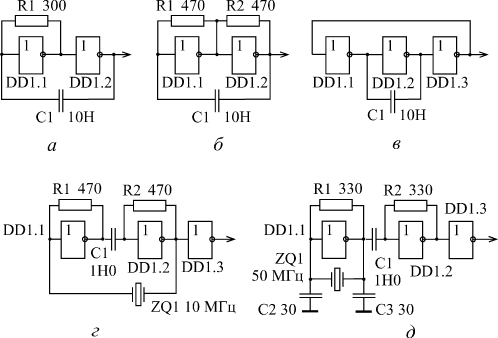

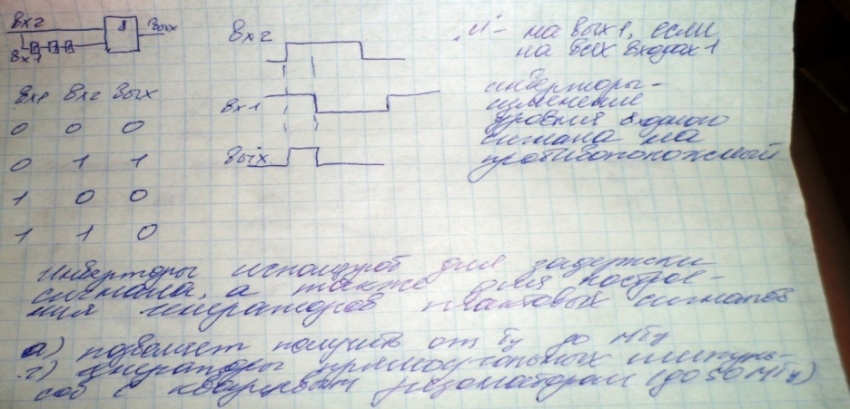

7. Варианты построения схем генераторов прямоугольных импульсов на простых логических элементах. Характеристики.

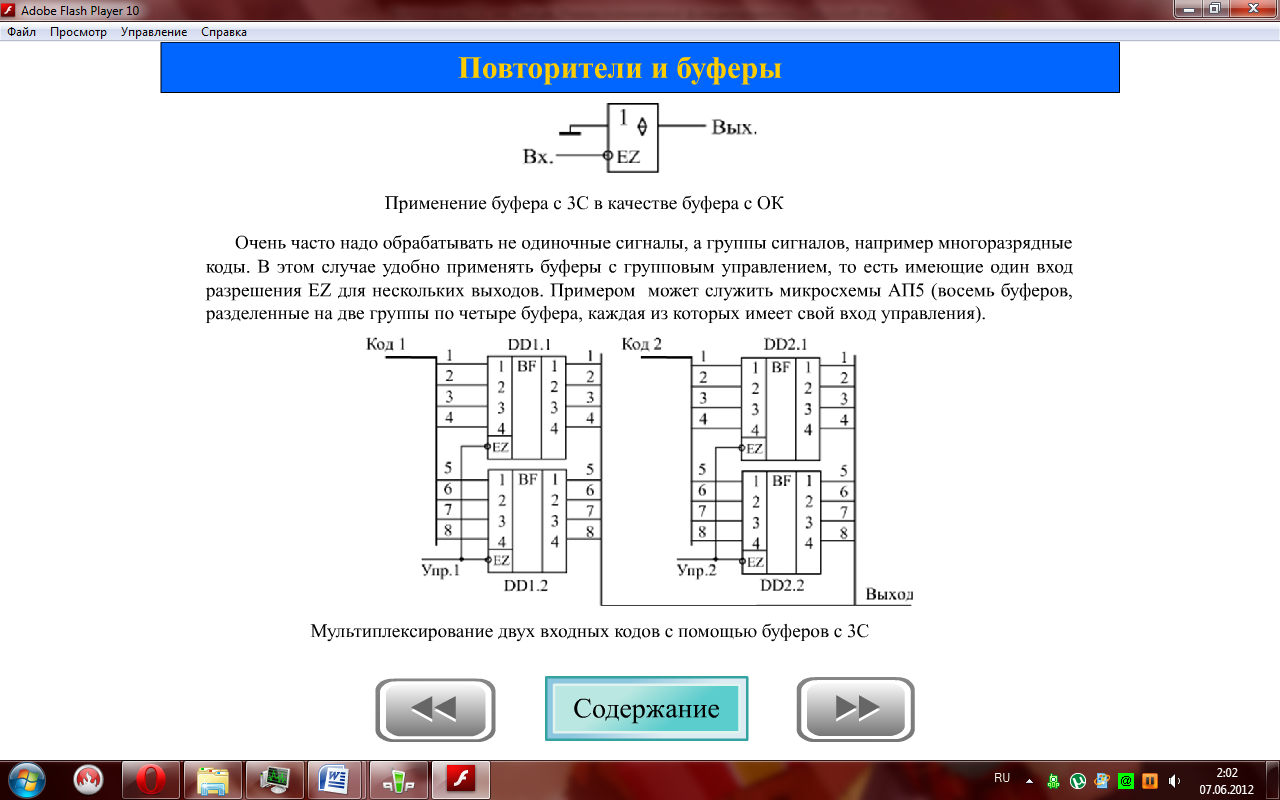

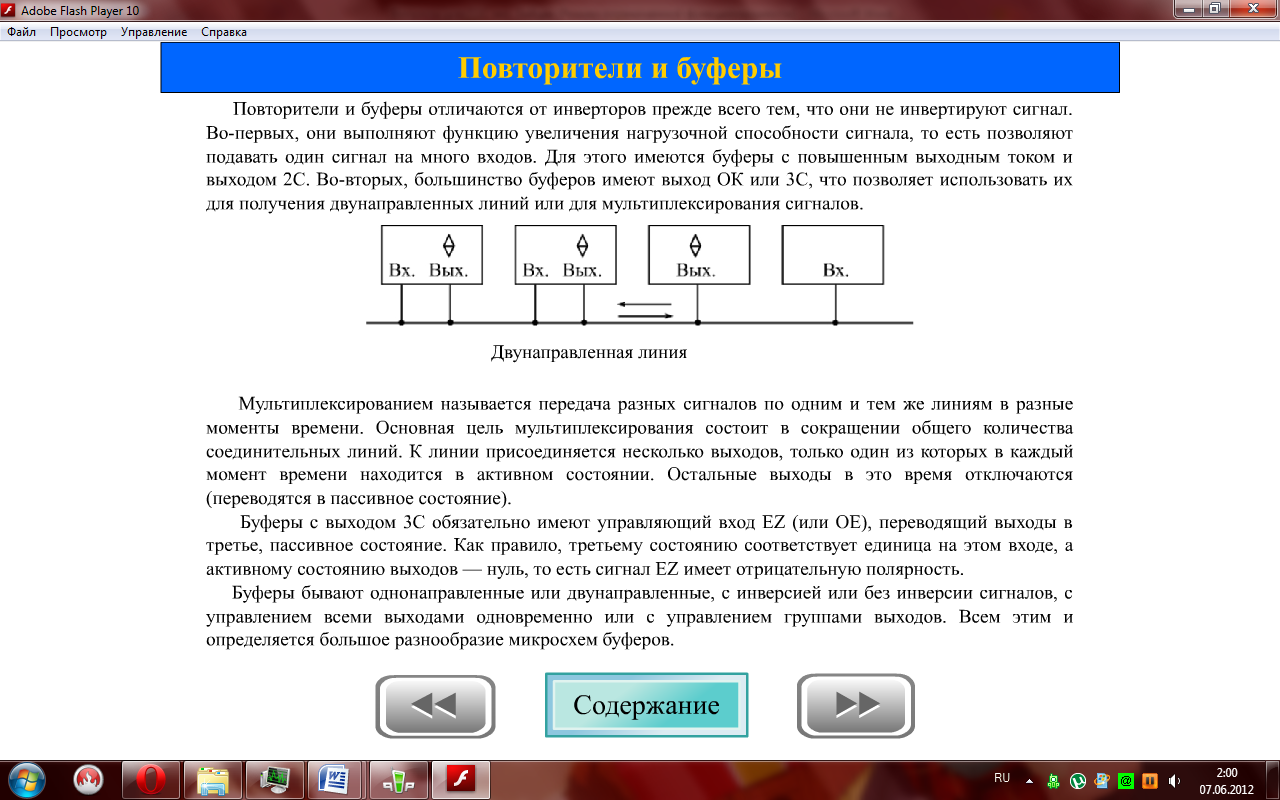

9. Схема соединения шинных формирователей для объединения нескольких источников данных на общую шину.

Шинные формирователи нужны для синхронизации входных сигналов. В случае неодновременных приходов сигналов на вход схемы с помощью линии управления EZ переключаемся в 3 состояние, т.е. высокое сопротивление на выходе шины. После того как все временные задержки будут выбраны выходной каскад подключаем к шине.

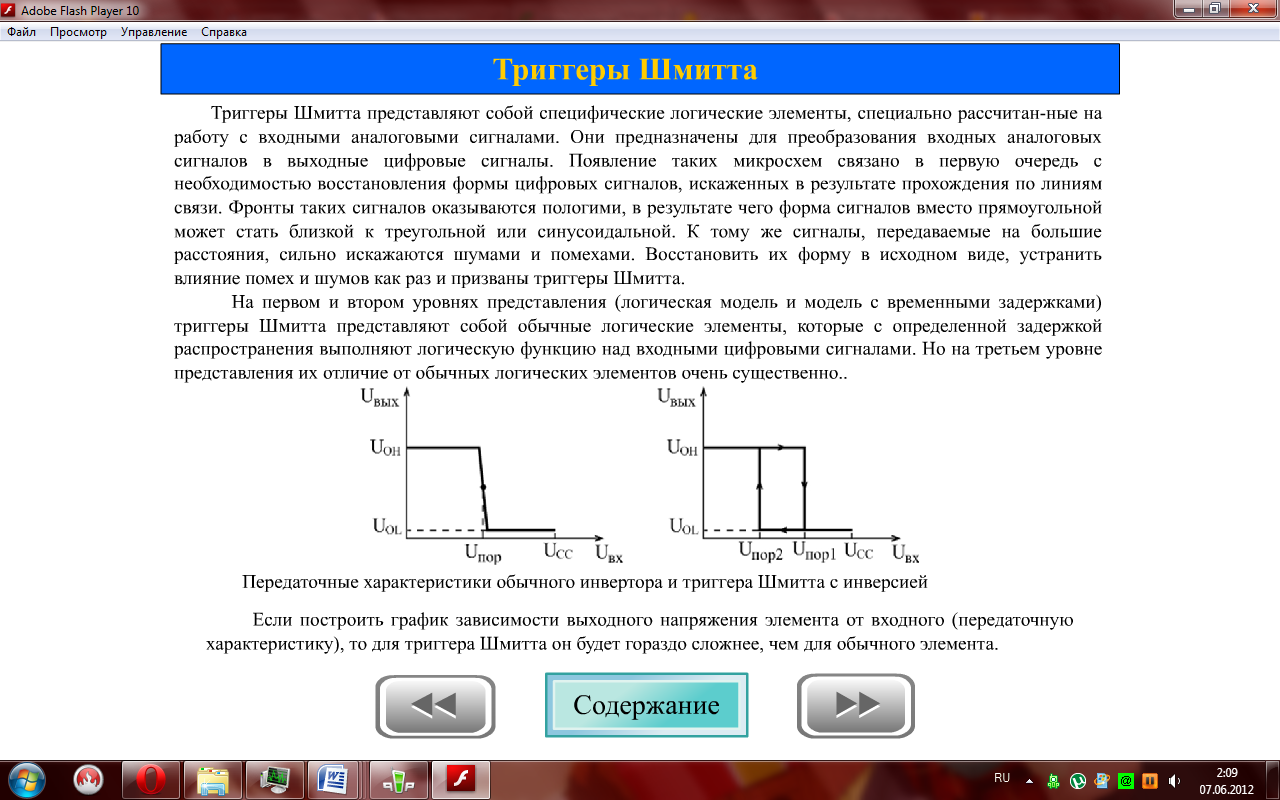

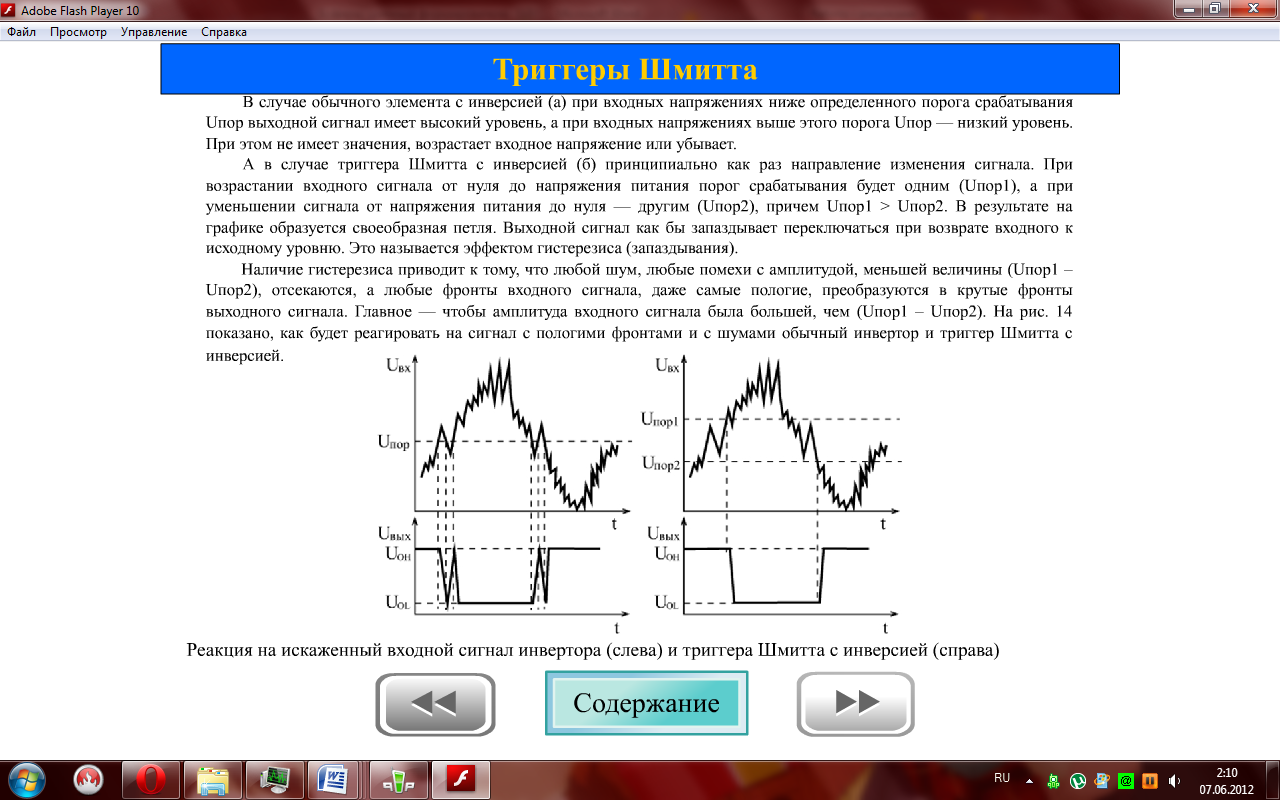

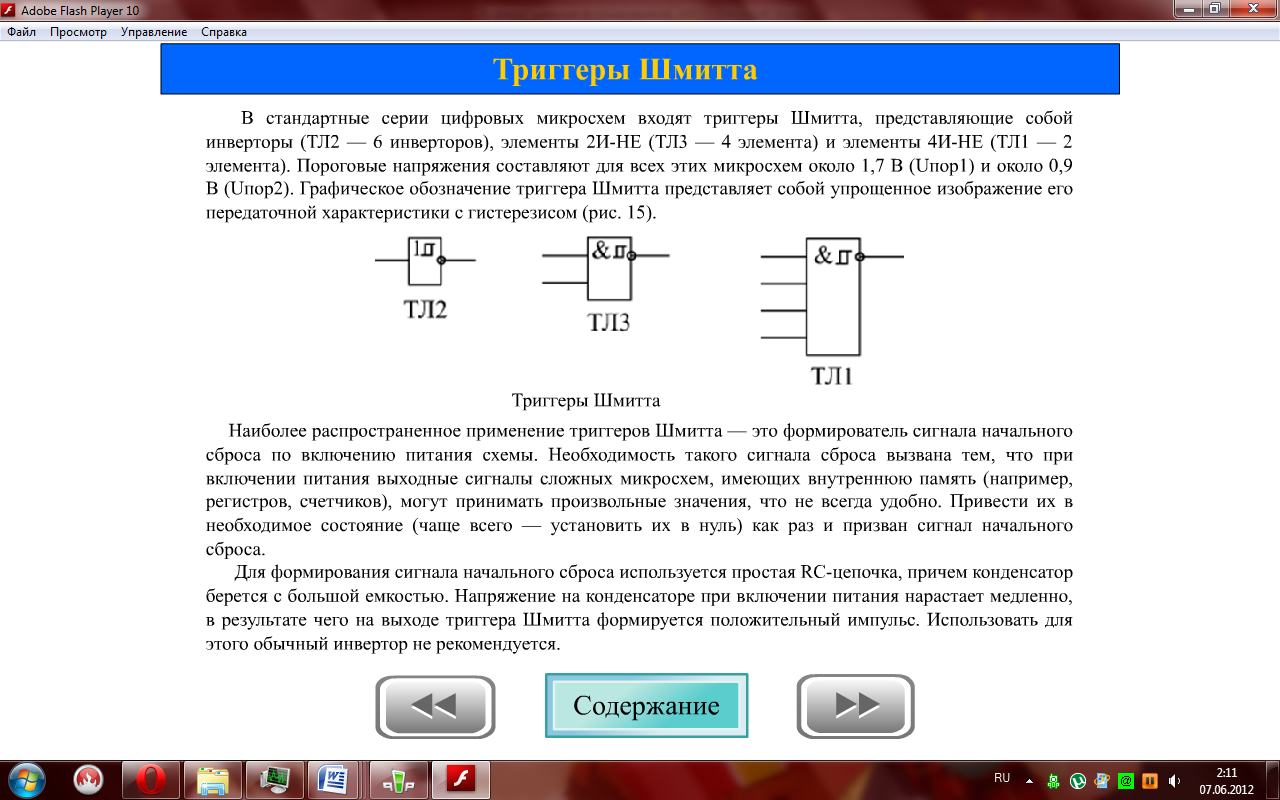

10. Триггеры Шмидта. УГО, характеристика, варианты применения.

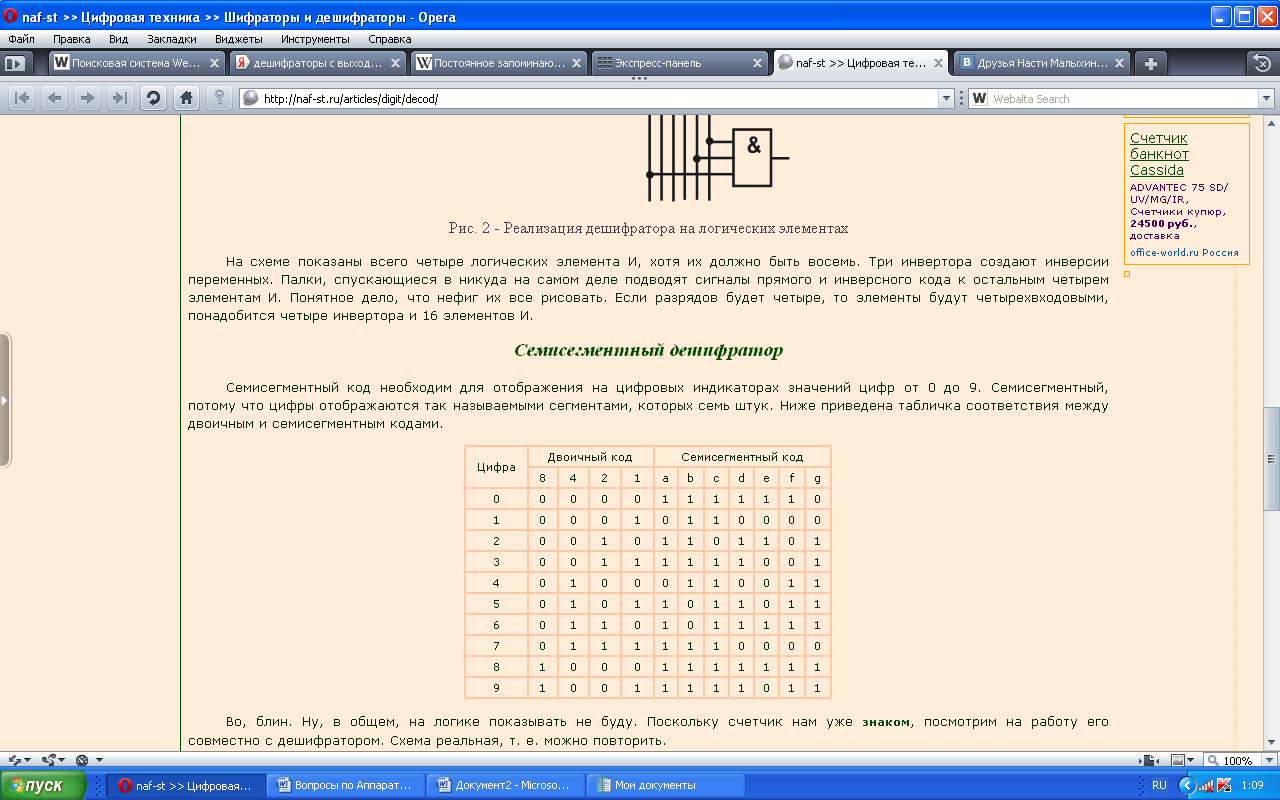

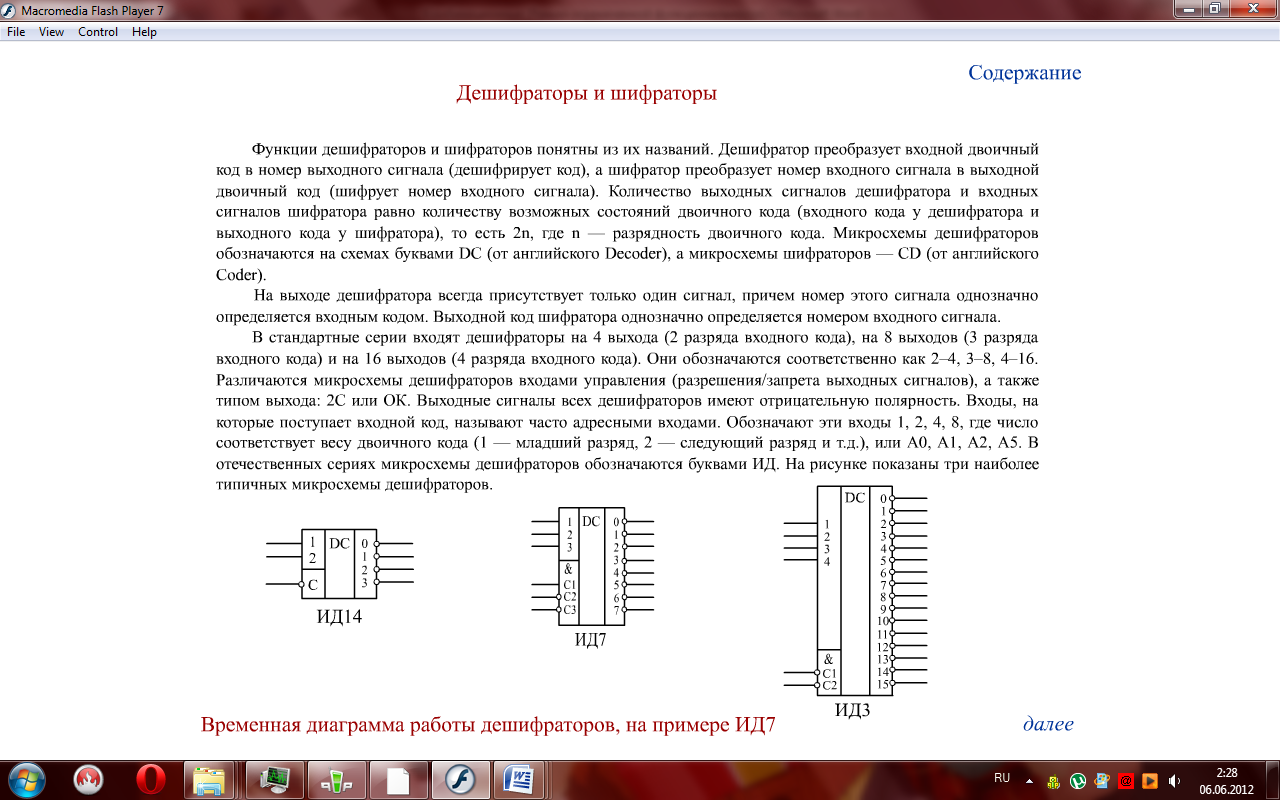

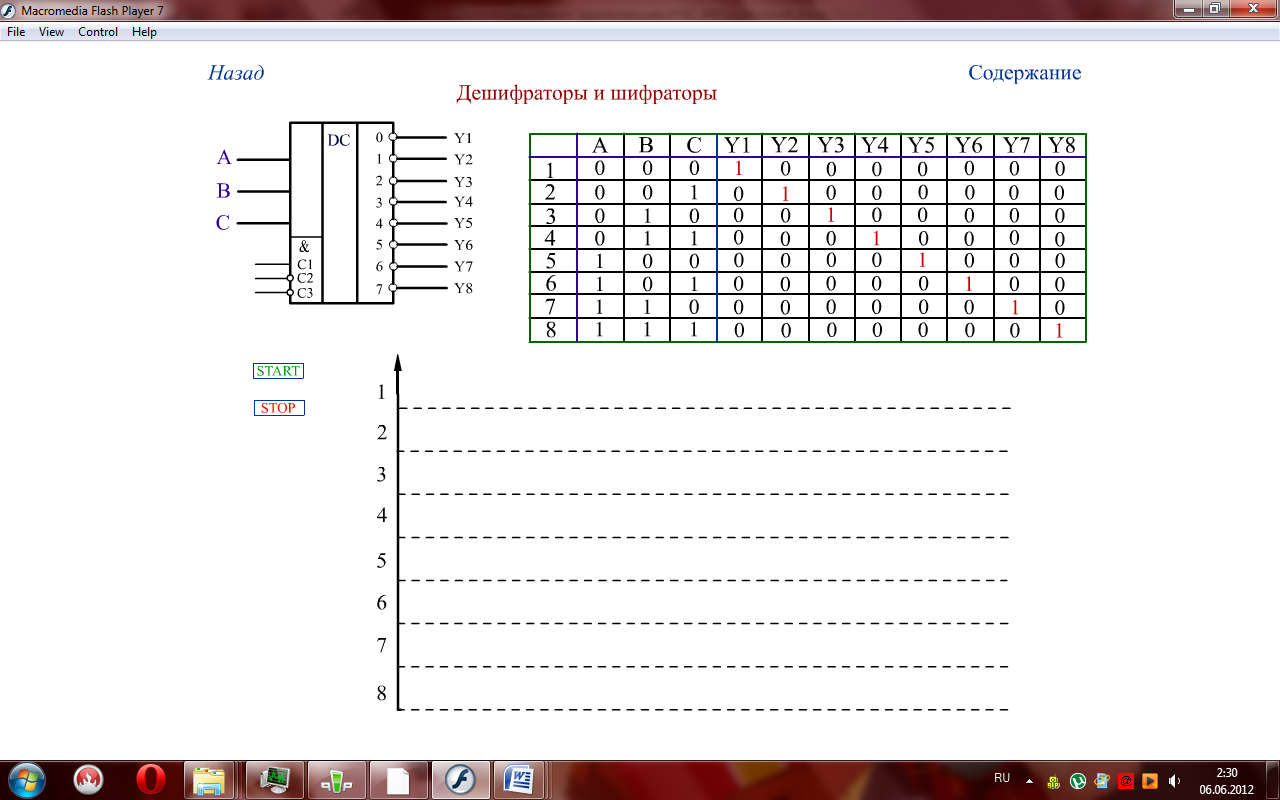

11. Дешифраторы. УГО, таблица истинности. Соединение дешифраторов для увеличения разрядности.

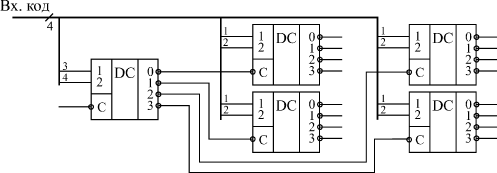

Увеличение количества разрядов дешифратора

При необход-ти увеличения количества разрядов дешифр. можно использовать несколько микросхем дешифр. меньшей разрядности.Используется одна4-х разрядная шина данных, два младших разряда которой управляют работой дешифр. и обеспеч-т переключение одного из 16 выходов, два старших разряда подаются на управляющий дешифр., который своими выходами разрешает работу одного из выходных дешифр. Уровень лог «0» будет присутсвовать только на том дешифр., у которого на входе разрешения в этот момент пристуствует уровень лог «0».
