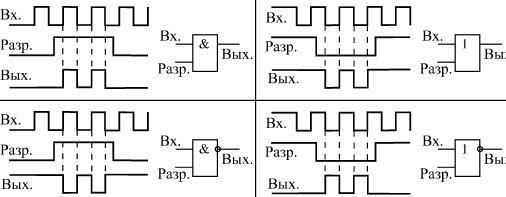

- •5. Применение простых логических элементов для реализации схем смешивания, разрешения сигналов, формирования коротких прямоугольных импульсов
- •6.Логический элемент “исключающее или”. Уго, таблица истинности.
- •12. Дешифраторы с выходом на 7мисегментный индикатор. Входы управления. Назначение, работа.
- •13. Шифраторы. Приоритетный шифратор. Уго, таблица истинности
- •14. Мультиплексоры. Уго, таблица истинности. Назначение входов управления.
- •15.Микросхемы выполнения арифметических операций. Компараторы, Сумматоры. Уго, таблица истинности. Назначение входов/выходов.
- •17. Типовые применения одно- и мультивибраторов.
- •18. Триггеры. Типы, уго, таблица истинности. Основные характеристики. Назначение входов/выходов.
- •22. Сдвиговые регистры. Назначение входов управления, выходов, режимы, наращивание разрядности.
- •23. 4Хразрядный накапливающий сумматор. Схема, описание работы.
- •25. Элементы с памятью., Асинхронные счетчики. Уго. Назначение, временная диаграмма, схемотехнические решения для одновременного считывания выходного кода.
- •26.Элементы с памятью. Синхронные счетчики с асинхронным переносом.. Уго. Назначение, временная диаграмма. Назначение входов/выходов
- •27. Элементы с памятью. Синхронные счетчики с синхронным переносом, уго. Назначение, временная диаграмма. Назначение входов/выходов.
- •28.Варианты соединения счетчиков для увеличения разрядности в случае применения асинхронных и синхронных счетчиков.
- •29. Измерение частоты/периода сигнала при помощи элементов цифровой вычислительной техники.
- •29. Схема динамической индикации.
- •35. Основные требования, предъявляемые схемам с использование цап. Генерация сигналов произвольной формы
- •38. Основные типы построения ацп. Принципы работы.
- •40. Микросхемы пзу. Назначение, уго, варианты исполнения. Входные/выходные сигналы.
1.Типы корпусов интегральных микросхем, маркировка.
1.TO220- тип корпуса для транзисторов, выпрямителей, интегральных стабилизаторов напряжения. Состоит из двух частей — медного никелированного радиатора с отверстием для крепления с помощью винта М3, и пластикового корпуса. Обычно имеет три вывода, также существуют варианты с двумя, четырьмя, пятью и семью выводами.
2. DIP Ножек в корпусе 8, 14, 16, 20-56. Предназначены для установки в сквозные отверстия на печатной плате.
3. SOIC Планарная микросхема
Микросхемы в корпусе SOIC занимают на 30-50 % меньше площади печатной платы, чем их аналоги в корпусе DIP, а также обычно имеют меньшую на 70 % толщину.
4. PLCC Количество ножек – 20, 28, 32, 44, 52, 68, 84.
Шаг ножек – 1,27 мм. Ширина выводов – 0,66...0,82
5. TQFP Квадратный корпус толщиной около 1мм, выводы расположены по всем сторонам.
Количество ножек – от 32 до 144. Шаг – 0,8 мм
Ширина вывода – 0,3...0,45 мм
6. QFP— семейство корпусов микросхем, имеющих планарные выводы, расположенные по всем четырём сторонам.
7. BGA выводы представляют собой шарики из припоя, нанесённые на контактные площадки с обратной стороны микросхемы.
8. PGA-корпус с матрицей выводов.
PPGA (Plastic PGA) — имеет пластиковый корпус;CPGA (Ceramic PGA) — имеет керамический корпус;OPGA (Organic PGA) — имеет корпус из органического материала;
2. Серии интегральных микросхем, зарубежная и отечественная система обозначений.
Серийные логические ИМС.
В
зависимости от технологии изготовления
логические ИМС делятся на серии,
отличающиеся набором элементов,
напряжением питания, потребляемой
мощностью, динамическим параметрам и
др. Наибольшее применение получили
серии логических ИМС, выполненные по
ТТЛ (транзисторно-транзисторная логика),
ЭСЛ (эмиттерно-связанная логика) и КМОП
(комплементарная МОП логика) технологиям.
Микросхемы на биполярных транзисторах: РТЛ — резисторно-транзисторная логика; ДТЛ — диодно-транзисторная логика; ТТЛ — транзисторно-транзисторная логика; ТТЛШ — транзисторно-транзисторная логика с диодами Шотки.
В ИМС, выполненных по технологии ТТЛ, в качестве базового элемента используется многоэмиттерный транзистор. Много-эмиттерный транзистор (МЭТ) отличается от обычного транзистора тем, что он имеет несколько эмиттеров, расположенных так, что прямое взаимодействие между ними исключается.
ЭСЛ — эмиттерно-связанная логика — на биполярных транзисторах, режим работы которых подобран так, чтобы они не входили в режим насыщения, — что существенно повышает быстродействие. В ИМС, выполненных по технологии ЭСЛ, в качестве базового элемент используется дифференциальный усилитель.
Микросхемы на униполярных (полевых) транзисторах — самые экономичные (по потреблению тока): o МОП-логика (металл-окисел-полупроводник логика) — микросхемы формируются из полевых транзисторов n-МОП или p-МОП типа; o КМОП-логика — каждый логический элемент микросхемы состоит из пары взаимодополняющих полевых транзисторов.
Достоинствами ИМС КМОП являются малая потребляемая мощность и высокая помехозащищенность в сочетании с высоким быстродействием и нагрузочной способностью.
Обозначения зарубежной системы:
LS — маломощная серия ТТЛШ
S — серияТТЛШ.
ALS — улучшеннаясерияТТЛШ.
F— быстрая серия.
HC— высокоскоростная КМОП–серия.
HCT — серия HC, совместимая по входу с ТТЛ.
AC— улучшенная серия КМОП.
ACT— серия AC, совместимая по входу с ТТЛ.
BCT — серия с БиКМОП–технологией.
ABT— улучшенная серия с БиКМОП–технологией.
LVT — серия с низким напряжением питания.
Обозначения отечественной системы:
Буква К обозначает микросхемы широкого применения, для микросхем военного назначения буква отсутствует.
Тип корпуса микросхемы (один символ) — может отсутствовать. Например, Р — пластмассовый корпус, М — керамический, Б — бескорпусная микросхема.
Номер серии микросхем (от трех до четырех цифр).
Функция микросхемы (две буквы).
Номер микросхемы (от одной до трех цифр). Таблица функций и номеров микросхем, а также таблица их соответствия зарубежным аналогам приведены в приложении.
Например, КР1533ЛА3, КР531ИЕ17, КР1554ИР47.
Главное достоинство отечественной системы обозначений состоит в том, что по обозначению микросхемы можно легко понять ее функцию.
ПР: Серия КР531 (SN74S) отличается высоким быстродействием (ее задержки примерно в 3–4 раза меньше, чем у серии К155), но большими входными токами (на 25% больше, чем у К155) и большой потребляемой мощностью.
