• 10 Вопрос: Работа по перемещению проводника с током и контура с током в магнитном поле.

На проводник с током в магнитном поле действуют силы, определяемые законом Ампера. Если проводник не закреплен (например, одна из сторон контура изготовлена в виде подвижной перемычки, рис. 177), то под действием силы Ампера он будет в магнитном поле перемещаться. Следовательно, магнитное поле совершает работу по перемещению проводника с током.

Для определения этой работы рассмотрим проводник длиной l с током I (он может свободно перемещаться), помещенный в однородное внешнее магнитное поле, перпен­дикулярное плоскости контура. Сила, направление которой определяется по правилу левой руки, а значение — по закону Ампера (см. (111.2)), равна

Под действием этой силы проводник переместится параллельно самому себе на отрезок dx из положения 1 в положение 2. Работа, совершаемая магнитным полем, равна так как ldx=dS — площадь, пересекаемая проводником при его перемещении в магнитном поле, BdS=dФ — поток вектора магнитной индукции, пронизывающий эту площадь. Таким образом, т. е. работа по перемещению проводника с током в магнитном поле равна произведению силы тока на магнитный поток, пересеченный движущимся проводником. Полученная формула справедлива и для произвольного направления вектора В.

• 11 Вопрос: Контур с током в магнитном поле. Вращающий момент, действующий на контур с током в однородном магнитном поле.

Пусть в однородное магнитное поле помещена рамка с током (рис. 4.13). Тогда силы Ампера, действующие на боковые стороны рамки, будут создавать вращающий момент, величина которого пропорциональна магнитной индукции, силе тока в рамке, ее площади S и зависит от угла a между вектором   и нормалью к площади  : .

Направление нормали выбирают так, чтобы в направлении нормали перемещался правый винт при вращении по направлению тока в рамке. Максимальное значение вращательный момент имеет тогда, когда рамка устанавливается перпендикулярно магнитным силовым линиям: Это выражение также можно использовать для определения индукции магнитного поля: .

Величину, равную произведению  , называют магнитным моментом контура Рт. Магнитный момент есть вектор, направление которого совпадает с направлением нормали к контуру. Тогда вращательный момент можно записать .

При угле a = 0 вращательный момент равен нулю. Значение вращательного момента зависит от площади контура, но не зависит от его формы. Поэтому на любой замкнутый контур, по которому течет постоянный ток, действует вращательный момент М, который поворачивает его так, чтобы вектор магнитного момента установился параллельно вектору индукции магнитного поля.

Магнитное поле воздействует с определенной силой на любой перемещающийся в нем электрический заряд.

Сила, действующая на движущийся в магнитном поле электрический заряд, направлена перпендикулярно к магнитным силовым линиям.

Аналогично одиночному электрическому заряду проводник с током, помещенный в магнитном поле, также испытывает действие сил магнитного поля.

Величина механической силы, действующей на прямолинейный проводник с током, помещенный в однородное магнитное поле, определяется по формуле

где   I – ток в амперах;

B – магнитная индукция в теслах;

l – активная длина провода с током в метрах;

α – угол, под которым расположен проводник по отношению к магнитным силовым линиям.

Направление механической силы, действующей на помещенный в магнитное поле проводник с током, определяет правило левой руки: если расположить ладонь левой руки так, чтобы силовые линии магнитного поля входили в нее, а вытянутые пальцы указывали направление тока, то отставленный большой палец укажет направление силы, действующей на проводник.

Если в однородном магнитном поле помещен плоский контур прямоугольной формы с током, то на него действует пара сил, стремящихся повернуть контур вокруг оси (рисунок в начале статьи).



Вращающий момент этой пары сил равен произведению величины одной из сил на расстояние (плечо) между токами приложения этих сил:

Вращающий момент, действующий на контур с током, можно определить по формуле

где   В – магнитная индукция внешнего поля в теслах;

I – ток контура в амперах;

S – площадь проекции рамки на плоскость, перпендикулярную магнитным силовым линиям в квадратных метрах;

М_вр – вращающий момент в ньютон-метрах;

α – угол между перпендикуляром к плоскости контура и направлением магнитных силовых линий.

Контур с током стремится установиться во внешнем магнитном поле так, чтобы внутри контура внешнее магнитное поле и собственное магнитное поле контура совпали по своему направлению. При этом, α = 0 иМ_вр = BIsin0 = 0.

Вращающий момент плоской катушки с числом витков ω определяется по формуле

Направление пары сил, действующих на контур с током и на плоскую катушку, определяется по правилу левой руки.

Два достаточно длинных прямолинейных и параллельно расположенных проводника одинаковой длины  с токами I₁ и I₂ взаимодействуют друг с другом, причем сила взаимодействия равна

где   µ – магнитная проницаемость среды;

d – расстояние между проводниками в метрах

l – длина проводника в метрах;

I_1, I₂ – сила тока в проводниках в амперах;

F – сила взаимодействия в ньютонах.

Два параллельных проводника с токами одинакового направления взаимно притягиваются, а проводники с токами противоположного направления взаимно отталкиваются.

Механические силы, действующие на проводник, совершают некоторую работу.

Работа сил магнитного поля определяется по формуле

где   В – магнитная индукция внешнего магнитного поля в теслах;

I – сила тока в проводнике в амперах;

l – активная длина проводника в метрах;

d – расстояние, на которое переместился проводник с током под действием сил магнитного поля, в метрах;

А – работа сил магнитного поля в джоулях.

• 12 вопрос: Опыты Фарадея. Явление электромагнитной индукции. Закон электромагнитной индукции (закон Фарадея). Правило Ленца.

Фарадей Майкл (1791–1867) – знаменитый английский физик. Исследования в области электричества, магнетизма, магнитооптики, электрохимии. Создал лабораторную модель электродвигателя. Открыл экстратоки при замыкании и размыкании цепи и установил их направление. Открыл законы электролиза, первый ввел понятия поля и диэлектрической проницаемости, в 1845 г. употребил термин «магнитное поле». Кроме всего прочего, М. Фарадей открыл явления диа- и парамагнетизма. Он установил, что все материалы в магнитном поле ведут себя по-разному: ориентируются по полю (пара- и ферромагнетики) или поперек поля – диамагнетики.

      Из школьного курса физики опыты Фарадея хорошо известны (рис 3.1,рис 3.2, рис 3.3).

Рис. 3.1                                         Рис. 3.2

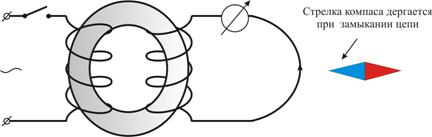

Рис. 3.3

      Если подносить постоянный магнит к катушке или наоборот (рис.3.1), то в катушке возникнет электрический ток. То же самое происходит с двумя близко расположенными катушками: если к одной из катушек подключить источник переменного тока, то в другой также возникнет переменный ток (рис. 3.2), но лучше всего этот эффект проявляется, если две катушки соединить сердечником (рис. 3.3).

      По определению Фарадея общим для этих опытов является следующее: если поток вектора индукции, пронизывающий замкнутый, проводящий контур, меняется, то в контуре возникает электрический ток.

      Это явление называют явлением электромагнитной индукции, а ток – индукционным. При этом явление совершенно не зависит от способа изменения потока вектора магнитной индукции.
