8 Размещение конструктивных элементов на пп
Общие сведения о графическом редакторе P-CAD PCB
Графический редактор предназначен для выполнения работ, связанных с технологией разработки и конструирования узлов ПП. Он позволяет упаковывать схему на плату, задавать размеры ПП, ширину проводников и величину индивидуальных зазоров для разных проводников, задавать размеры контактных площадок и диаметры переходных отверстий, экранные слои. Редактор позволяет выполнять маркировку ЭРЭ, их размещения, неавтоматическую трассировку проводников и формировать управляющие файлы для технологического оборудования.
Размещение ЭРЭ на ПП
1.После запуска программы P-CAD PCB настроить его конфигурацию аналогично с предыдущими программами.
2.Подключить библиотеку. Ее подключают командами Library/Setup. Добавляют имена библиотек в список открытых библиотек (Open Libraries) клавишей Add.
3.Загрузить список соединений электрической схемы. Для этого в меню Utils выполнить команду Load NetList. В появившемся окне щелкнуть ЛК по кнопке NetList Filename. В окне выбрать созданный ранее файл списка соединений с расширением .net. В выпадающем списке NetList Format выбрать формат P-CAD ASCII. Нажать ОК.
Автоматическая трассировка проводников пп
9.1 Общие сведения о трассировках ПП
Программа Quick-Route реализует сеточную технологию и пригодна для быстрой разработки не очень сложных ПП, включающих не более 4-х слоев металлизации. По сравнению с другими она менее эффективна и работает в дюймовой системе.
Трассировщик Shape-Based Route основан на бессеточной технологии. Программа предназначена для трассировки многослойных ПП с высокой плотностью размещения ЭРЭ. Программа работает в автоматическом, интерактивном и ручном режимах.

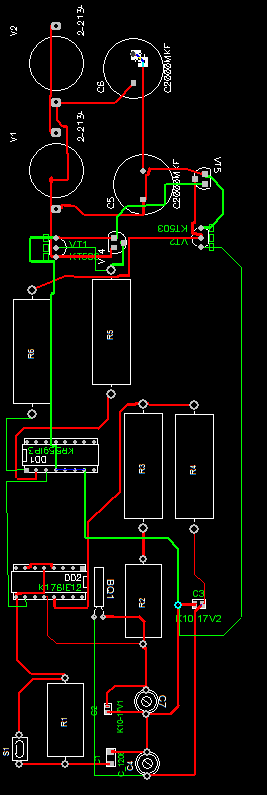

9.2 Трассировка печатных плат
1.Настройка режимов программы. После выполнения команд Route/Autorouters выбрать необходимые параметры.
2.
Для автоматической трассировки
проводников нажать кнопку Start
в окне Route
Autorouters.

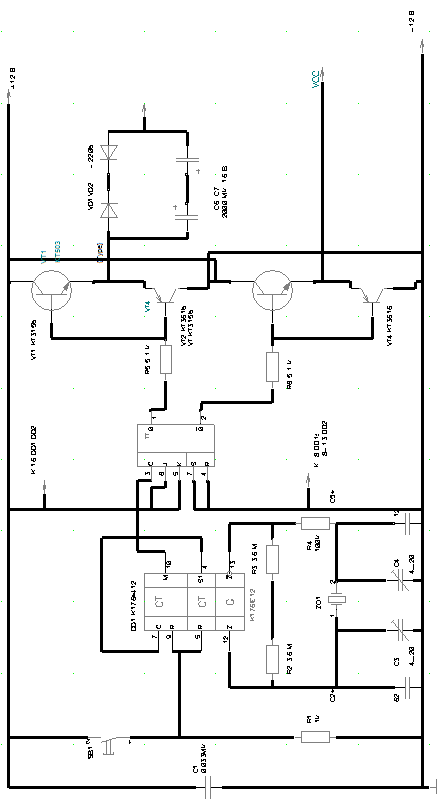

Поз. |
Обозначение |
Кол. |
Наименование |
|
|
|
|
|
Документация |
|
|
|
|
|
|
СБПП210300.003СБ |
|
Сборочный чертеж |
|
|
|
|
|
|
|
|
|
Сборочные изделия |
|
|
|
|
|
|
|
|
|
Конденсаторы |
|
1 |
|
2 |
1206PRT 0,0033мкФ |
|
2 |
|
1 |
К10/17 62 мкФ |
|
3 |
|
2 |
КT4/25 4…20 мкф |
|
4 |
|
1 |
К10/17 12 мкф |
|
5 |
|
2 |
К50-35-2200 2000мкф |
|
|
|
|
Резисторы |
|
6 |
|
1 |
МЛТ 0,125 - 1кОм±5% |
|
7 |
|
3 |
МЛТ 0,125 - 3,6кОм±5% |
|
8 |
|
2 |
МЛТ 0,125 - 5,1кОм±5% |
|
|
|
|
Транзисторы |
|
9 |
|
2 |
КТ315б |
|
10 |
|
2 |
КТ361б |
|
|
|
|
Диоды |
|
11 |
|
2 |
КД220б |
|
|
|
|
Громкоговоритель |
|
12 |
|
1 |
3П-1 |
|
|
|
|
Переключатель |
|
14 |
|
1 |
SB1.1 |
|
|
|
|
Кварцевый резистор |
|
15 |
|
1 |
ZQ1 |
|
|
|
|
|
|
|
|
|
|
|
Поз. обозн. комп. |
Наименование |
Кол. |
Примечание |
|
|
|
|
|
|
VD1 |
|
1 |
|
|
VD2 |
|
1 |
|
|
|
|
|
|
|
3П-1 |
Громкоговоритель |
1 |
|
|
|
|
|
|
|
SB1.1 |
Переключатель |
1 |
|
|
|
|
|
|
|
+12 В |
|
1 |
|
|
|
|
|
|
|
ZQ1 |
Кварцевый резистор |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Список
использованной литературы:
1. Лопаткин А.В. « Проектирование печатных плат » Н.Новгород-2002.
