Лекция №5 [08.10.2012]

Эталон – это средство измерения (или комплекс средств измерений), предназначенное для воспроизведения и/или хранения единицы и передачи её размера нижестоящим по поверочной схеме средств измерения и утвержденная в качестве эталона в установленном порядке.

ГОСТ 8.057-80 и ГОСТ 8.381 и СТ СЭВ 403-76 {почитать на досуге}

Перечень эталонов не повторяет перечень физических величин.

Метр – расстояние, пройденное светом в вакууме за секунды.

У эталонов есть несколько неизменных свойств:

1. Неизменность – свойство эталона удерживать неизменным размер воспроизводимой им единицы в течении длительного интервала времени, при этом все измерения, зависящие от внешних условий, должны быть строго определены функциями величин, доступных точному измерению.

2. Воспроизводимость – возможность воспроизведения единицы физической величины на основе ее теоретического определения, с наименьшей погрешностью для существующего уровня развития измерительной техники.

3. Сличаемость – возможность обеспечения сличения с эталоном других средств измерения, нижестоящих по поверочной схеме, в первую очередь – вторичных эталоном, с наивысшей точностью для существующего уровня развития измерительной техники.

Различают следующие виды эталонов:

• Первичный – обеспечивает воспроизведение и хранение единицы с наивысшей в стране точностью.

• Специальный – обеспечивает воспроизведение единицы в особых условиях, в которых прямая передача размера единицы от первичного эталона с требуемой точностью не осуществима, и служит для этих условий первичным эталоном.

• Государственный – это первичный, или специальный эталон, официально утвержденный в качестве исходного для страны.

• Вторичные – хранит размер единицы, полученной путем сличения с первичным эталоном соответствующей физической величины. По своему метрологическому назначению, вторичные эталоны делятся:

  • Эталон-копия – предназначен для передачи размера единицы рабочим эталонам.

  • Эталон сравнения – применяется для сличения эталонов, которые по тем или иным причинам не могут быть непосредственно сличаемы друг с другом.

  • Эталон-свидетель – предназначен для проверки сохранности и неизменяемости государственного эталона и замены его, в случае порчи или утраты.

Поверочные схемы средств измерения – представляют собой документ, который устанавливает соподчинение средств измерения участвующих в передаче размера единицы от эталона к рабочим средствам измерения, с указанием методов и погрешностей при передаче.

Различают государственные и локальные поверочные схемы.

Поверка – это операция, заключающаяся в установлении пригодности средств измерения к применению на основании экспериментально определяемых метрологических характеристик и контроля их соответствия предъявляемым требованиям.

ПР 50.2.006-94

МИ 187-87

МИ 188-86

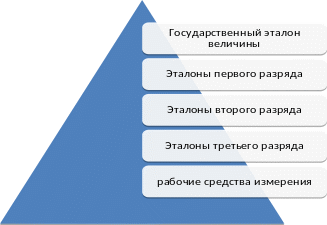

Схема 1. Системы передачи размера единицы величины.

Табл. 1. Эталоны, используемые в государственной поверочной схеме для средств измерений массы.

Наименование средства измерения	Диапазон измерений	Погрешность
Государственный первичный эталон Национальные прототипы – копии, и международные – гири.	1 кг
Вторичный эталон –гири.	1 кг
Рабочий эталон нулевого разряда – гири.	От 1 до 500 г
Рабочий эталон первого разряда – гири.	От 1 мг до 1 кг
Рабочий эталон второго разряда – гири.	От 1 мг до 20 кг
Рабочий эталон третьего разряда – гири.	От 1 мг до 20 кг
Рабочий эталон четвертого разряда – гири.	От 5 мг до 2000 кг
Рабочие средства измерения: Наборы гирь: Рабочие гири классов 1,2,3 Рабочие гири классов 4,5,6	От 1 мг до 20 кг

- средние квадратические отклонения результатов сличения (государственного первичного эталона с международным прототипом, эталона копии с государственным эталоном, рабочего эталона нулевого разряда с эталоном-копией).
