6. Кривизна земли и её учет в геодезии при определении превышений.
К
ривизну
земли на участке до 300 км, можно не
учитывать, ибо ошибка в этом случаи
составит не более 1 мм.
ТОПОГРАФИЧЕСКИЕ КАРТЫ И ЗАДАЧИ РЕШАЕМЫЕ НА НИХ.
Топографич.карта-уменьш изображ.на плоскость физической поверхности Земли, построенная по опред. Матем. Законам и наглядно показывающим при поиощи системы условных знаков.ю размещение и связи отдельных предметов, а также их качественные и количественные хар-ки. По топограф. Карте решают след. задачи:
-изучают и оценивают местность.

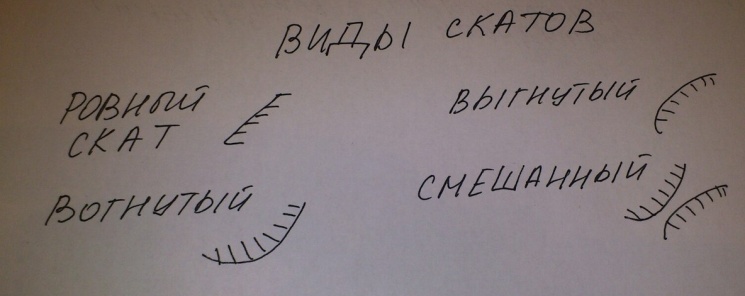

-решают различн.инж.задачи, связанные с определ расстоян,углов,площадей,высот,превышений, взаимной видимости точек,крутизны и виды скатов
7.Разграфка и номенклатура топограф.Карт.
Чтобы изобразить весь земной шар на отдельных листах карты необходимо много листов карт различного масштаба. Разделение топографич.карт на листы-называется-разграфкой.
С
истема
обозначающая отдельные листы
топограф.карт-назыв-номенклатурой.

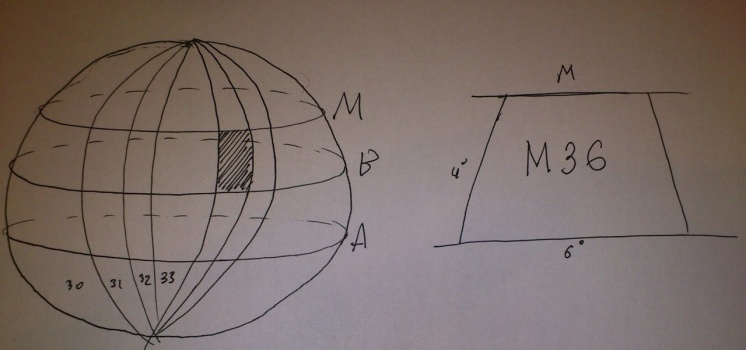

В основу разграфки и номенклатуре
топографич карт роложенна карта масштаба
1млн.. Для получения такой карты Земной
шар делится меридианами на 6° и паралелями
через 4°. Колоны нумеруются арабскими
цифрами от 1до60, с З на В, начиная от
меридиана с долготой 180°(в р-не Тихого
ок.)Ряды обозначаются заглавными буквами
латинского алфавита, начиная от экватора
к Северному и Южному полюсам. Каждый
полученный таким образом участок
изображ.на отдельн.листе карты масштаба
1млн-ая. Номенклатура такого листа будет
складываться из буквы обозначающ. Ряд
и номер колонок.

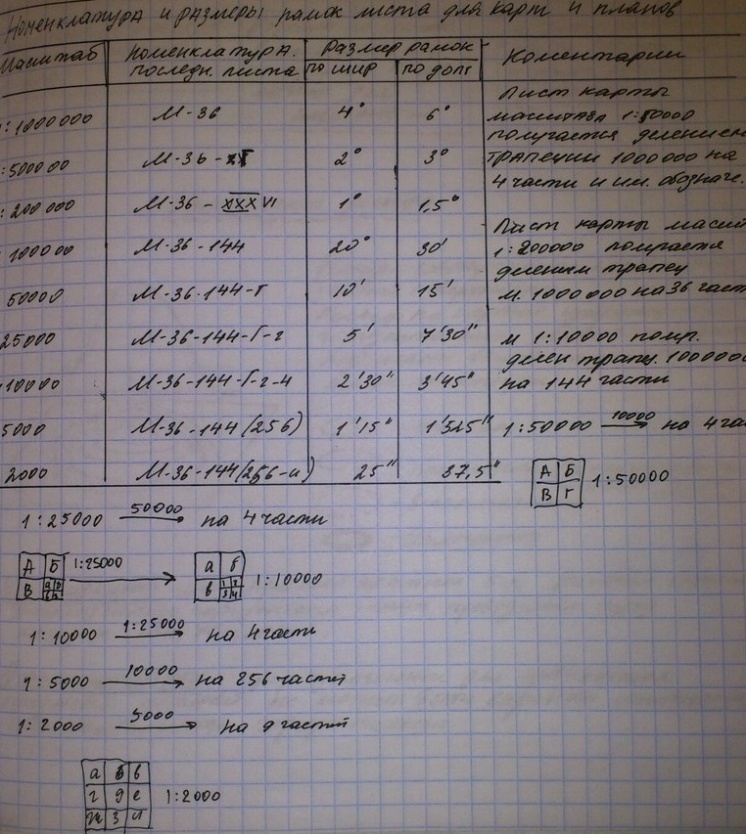

НОМЕНКЛАТУРА И РАЗМЕРЫ РАМОК ЛИСТА ДЛЯ КАРТ И ПЛАНОВ
8. Содержание топографич.Карты. Масштабы.Их виды.Точность и применение
СОДЕРЖАНИЕ

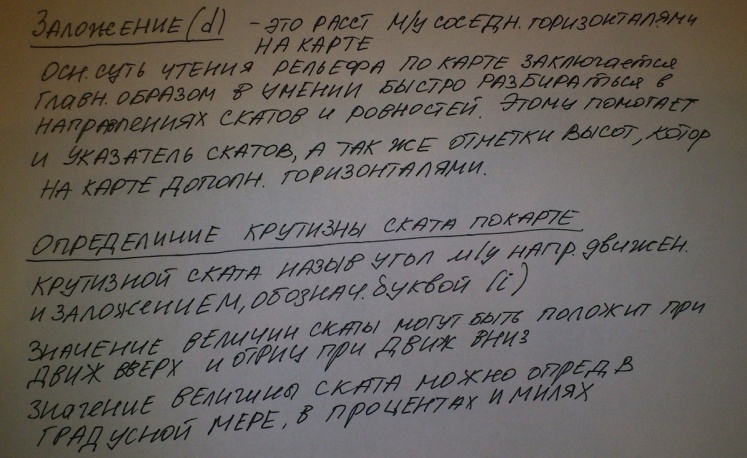

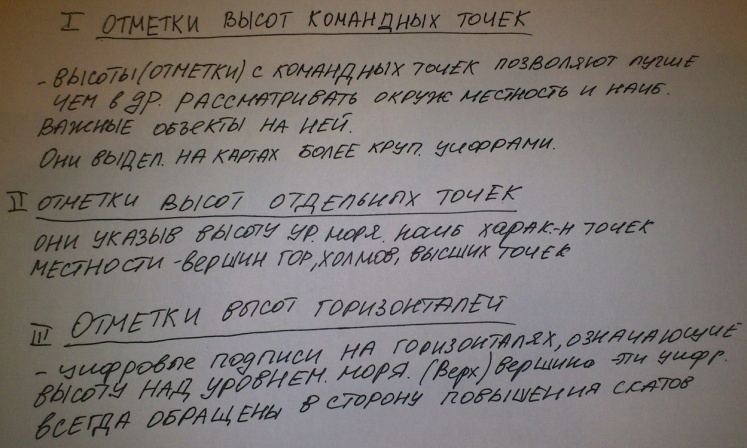

9. Формы рельфеа. Изображение рельефа горизонталями.

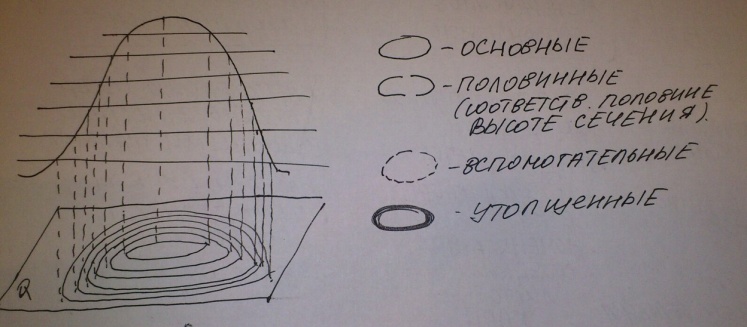

Рельеф-совокупность неровностей земной поверхности. Рельеф на картах изображается горизонталями, условными знаками, подписями высот отдельных точек местности.
Утолщенные- как правило кратные 5-ти высотам сечения. Утолщ.горизонтали могут проводиться через каждый 25,75,200м.
В
спомогательные-
предназначенные для изображ.предмета,
которые не может быть выражен основными
или половинными горизонталями.
КАРТОГРАФИЯ
Рассекают через равную высоту, счет идет от Балт.моря.точка нулевая отметка- балтийская система высот. Высота сечения рельефа-вертик расст между соседними сек.плоскостями.Нормальная высота сечения рельефа епе правило =0.2мм масштаба карты. Следует различать абсолютную высоту и относительную.
А
бсолютн
высота-высота точки земной поверхности
над ур.моря.
Относительн высота-это превышение одной высоты над какой либо другой.

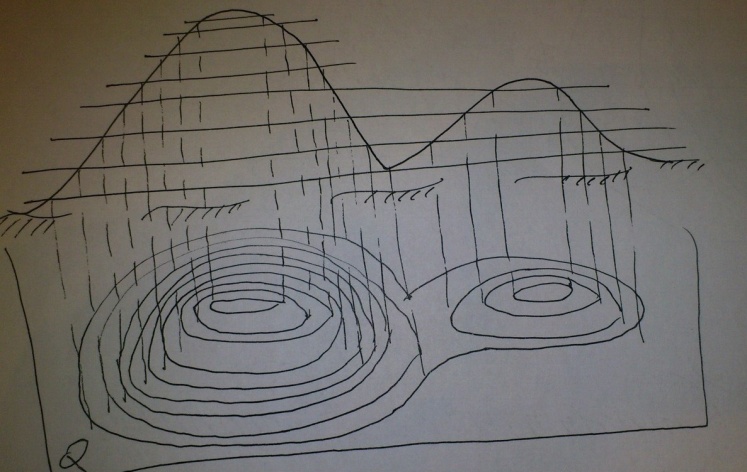

Горизонтали могут передать 5 основных форм рельефа:
10.Система плоских прямоугольных координат.
Все системы координат применяемые в геодезии можно разделить на 2 группы:
1)пространственные сист коорд (геогрф.система коорд.котор.объед астрономич и геодезич сист.коорд. Поэтому целесообразно рассмотреть геодезич сист.коорд.
2)плоская система коорд.
-включ.занальную сист плоских и прямых коорд.,
-плоскую условную систему геометр коорд

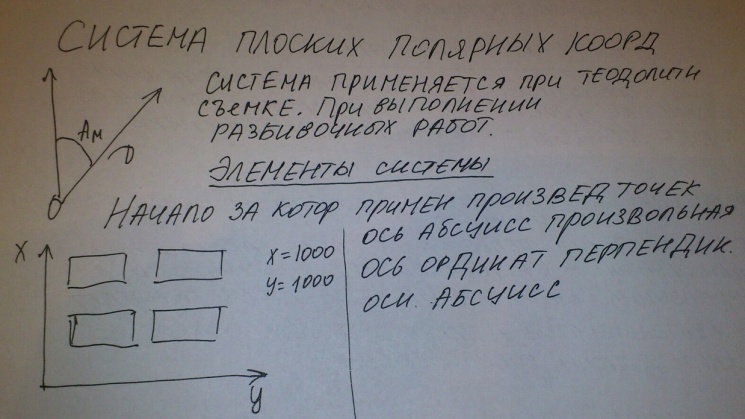

-плоск полярн коорд.

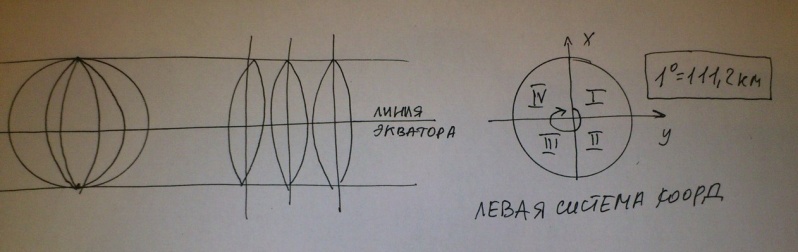

1. Занальная система плоских прямоуг коорд в соотв с принятой равноуд.поперечно цилиндрич проекц Гауса в геодезии принята занальная система плоских прямоуг коорд. Положение точки земной поверхности опр. коорд х и у. Оси развернуты на 90° по сравнению с дикартовой сист.коорд. Счет абсцисс ведется от экватора к С и Ю со знаком минус. Для территории нашей страны абсциссы положительны. Поэтому +опускается. Ордината к востоку от осевого меридиана положит, а к западу отриц. Для того, чтобы все значения ординат были со знаком + в счетах ведется от условн меридиана вынесенного на запад на 50км. Осевому меридиану изначально придается значение 500тыс.м. При этом впереди пишется номер зоны. Исправленую таким образом ординату называют приведенной, а координат назыв условн или действительным.
Для измерения прямых координат, на карте наносится коорд.сетка. Координаты, которые указаны только десятки км и метров назыв-сокращенными. Вариантов повторения может быть несколько, поэтому они не секретные.
