35 Сборное здание, выполненное целиком из объемныхблоков, называется объемно-блочным.
Различают три схемы зданий из крупных объемных элементов: 1) панельно-блочную, 2) каркасно-блочную 3) блочную (рис. 2). Здания первой конструктивной схемы представляют собой сочетание объемных блоков с плоскими панелями, второй - сочетание объемных блоков и несущего каркаса.

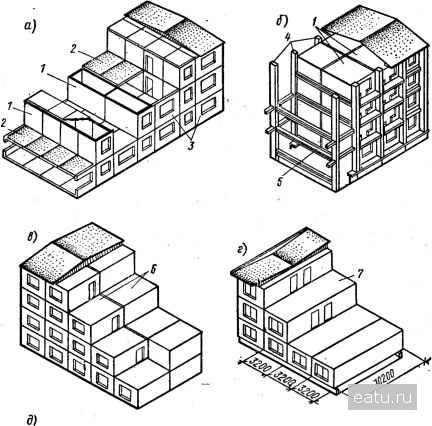

Рис. 2. Конструктивные схемы
зданий из объемных элементов;
а - панельно-блочная; б - каркасно-блочная; в, г - блочные: 1 - объемный блок; 2 - панели перекрытий; 3 -стеновые панели; 4 - железобетонные стойки каркаса; б - ригели; 6 - объемные блоки на комнату; 7 - то же, на две комнаты.

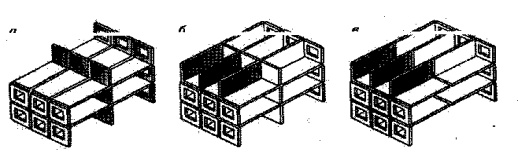

Рис. 3 Конструктивные типы бескаркасных крупнопанельных зданий В крупнопанельных домах с тремя продольными несущими стенами (две наружные, одна внутренняя) наружные стеновые панели делают трехслойными из тяжелого бетона с утеплителем или однослойными из легкого или ячеистого бетона.
|
Рис. 4. Конструктивная схема крупнопанельного дома с несущими стенами
