31. Здания из крупных блоков. Конструктивные схемы зданий. Разрезка стен на блоки. Узлы и детали.

Крупноблочными наз. здания стены которых возводят из крупных камней, весом от 300кг до3т. Для изготовления крупных блоков применяют лёгкие бетоны, шлакобетон, керамзитобетон, Я Б.

Монтаж ведут с помощью кранов.

Толщину стен из крупных блоков определяют из ТТР и кратно модулю 100. И м.б. 400,500,600.

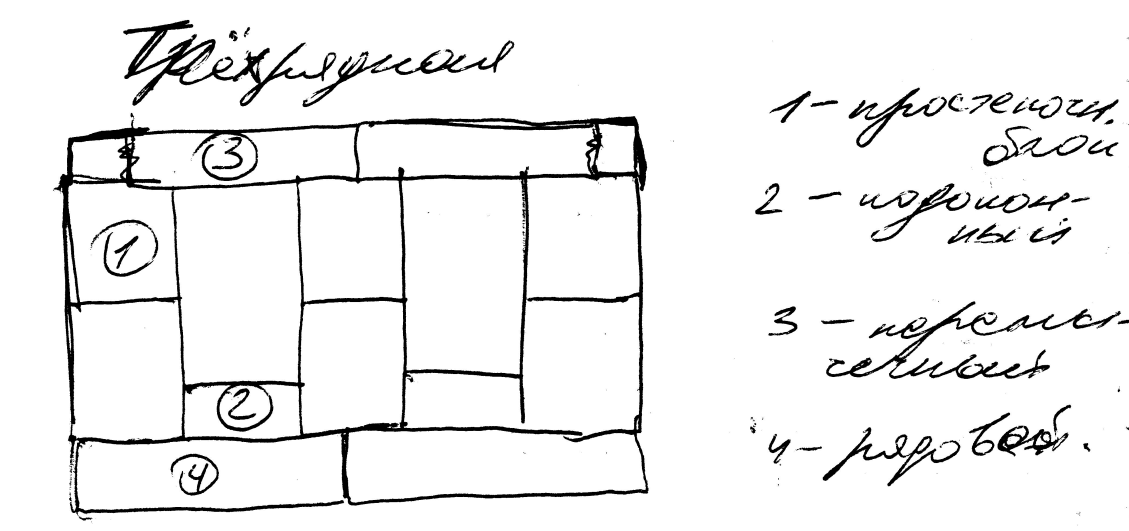

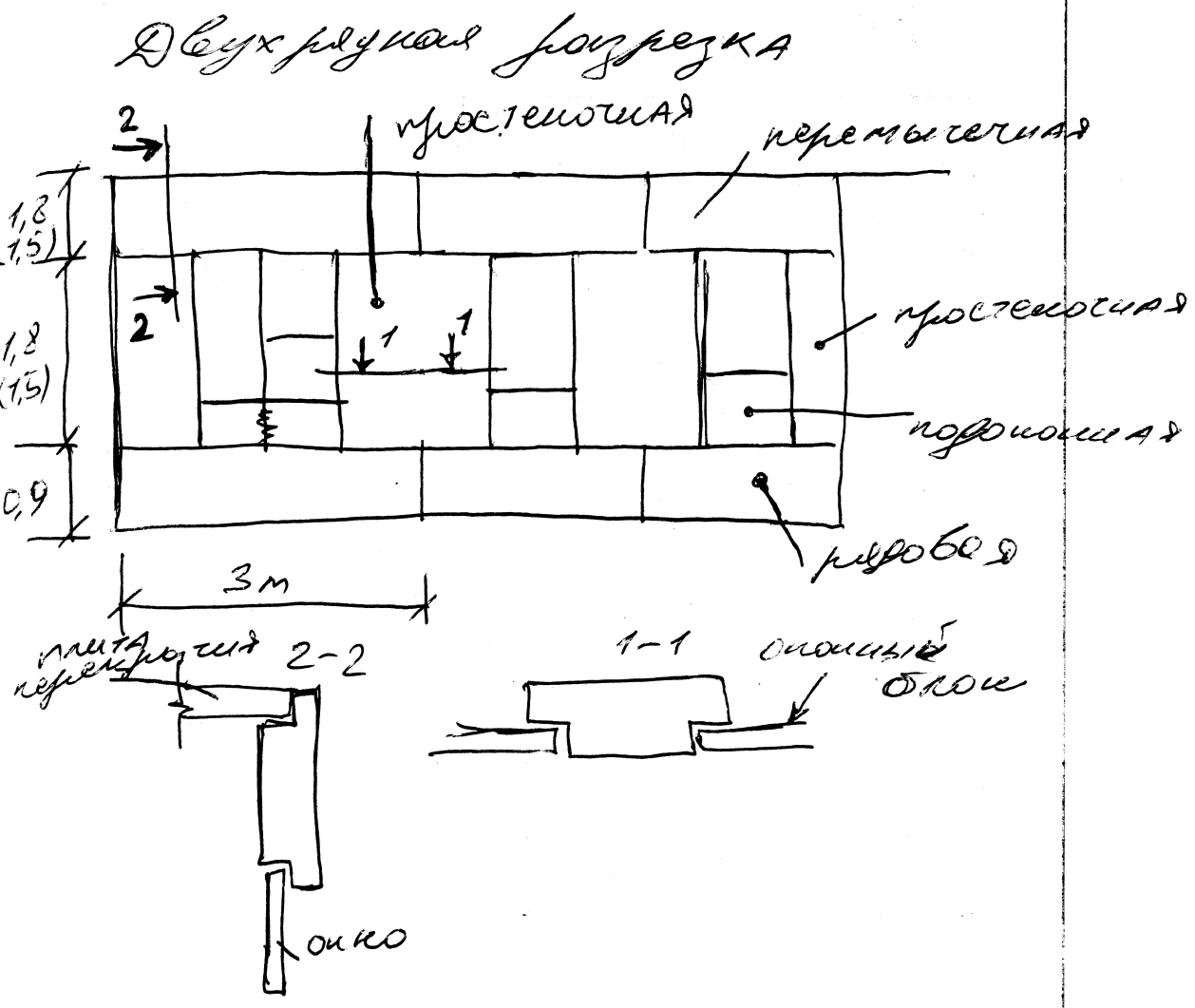

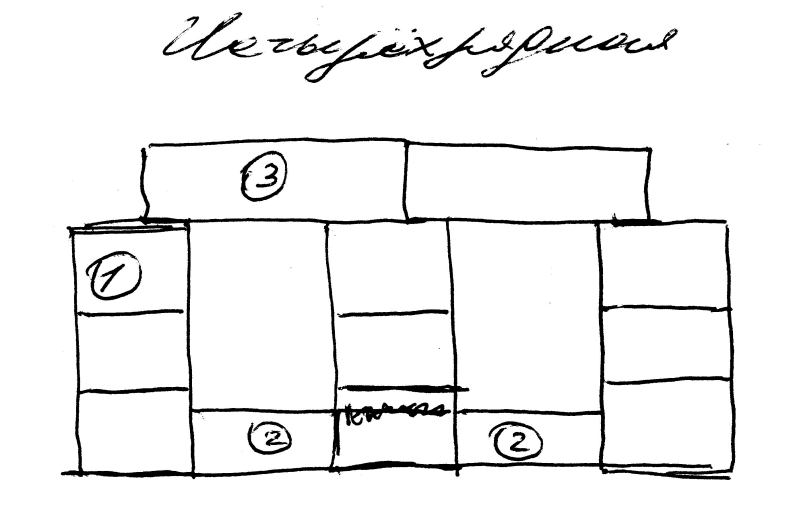

Способ членения стен на отдельные блоки наз. – разрезкой. Наиболее часто применяются 2-х рядное членение стен на блоки.

Основной констр схемой является схема с продольными несущими стенами. По такой схеме получаем минимальное кол-во типов и размеров зборных констр.

При любой разрезке соблюдается принцип перевязки кладки, кладку блоков ведут на растворе.

Перемычечный блок по наружной грани имеет четверти для закрепления оконной коробки.

Перемычечный блок имеет четверти для опирания плит перекрытия.

Простеночный блок имеет четверти по боковым граням, и проёмы для крепления оконных и дверных проёмов.

ПОДОКОННЫЙ блок на 100 мм меньше чем простеночный, для установки отопительной системы(батарей).

Кроме названных блоков могут быть цокольные, карнизные, парапетные, рядовые, угловые.

Блоки с наружной стороны имеют защищенный слой, (из декоративного бетона и др),а внутренние стены под оклейку обоев.

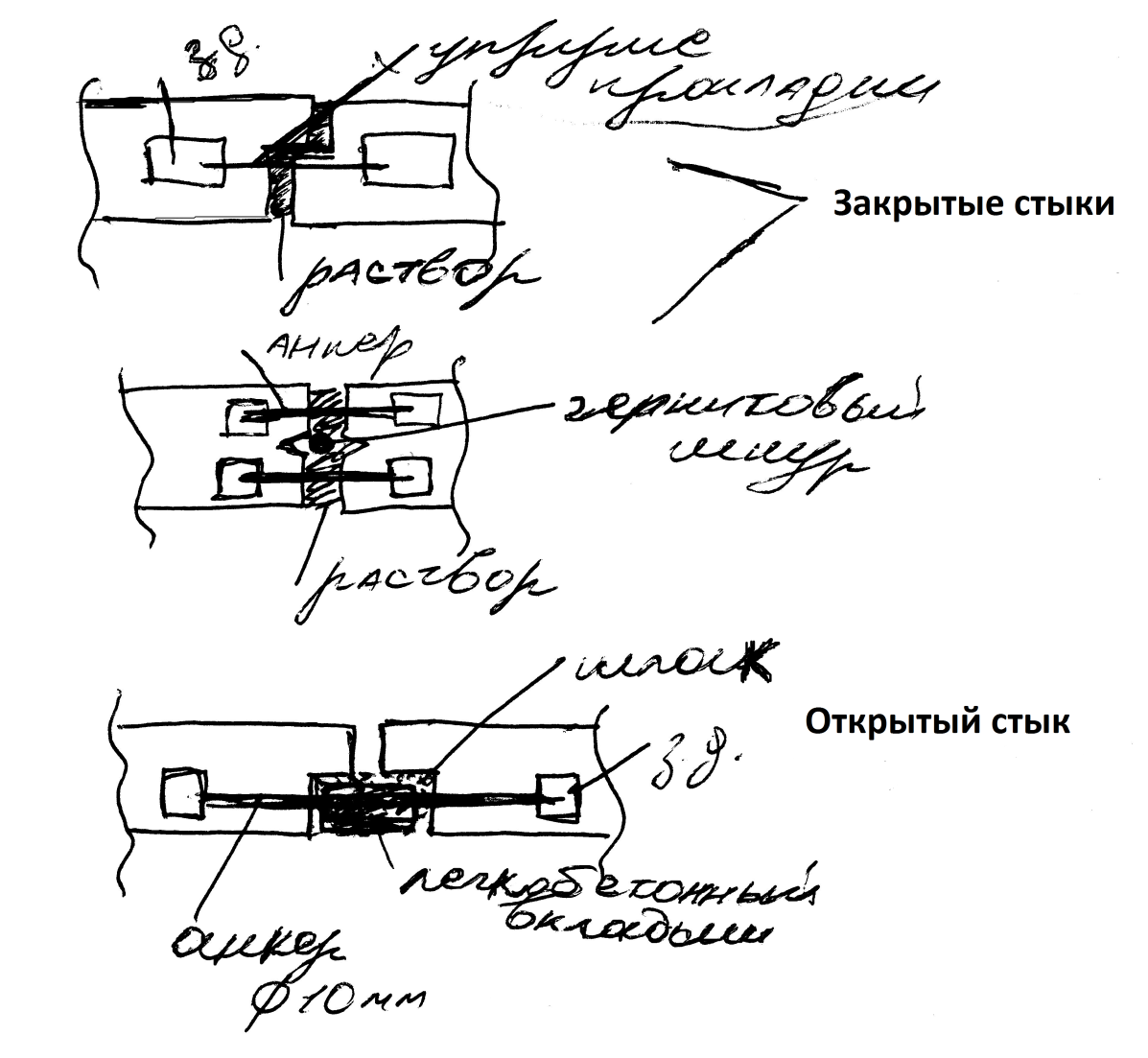

Для стыков рядовых блоков на глухих участках стены применяют вертикальные открытые и закрытые стыки. Анкера могут быть из круглой стали или пластины.

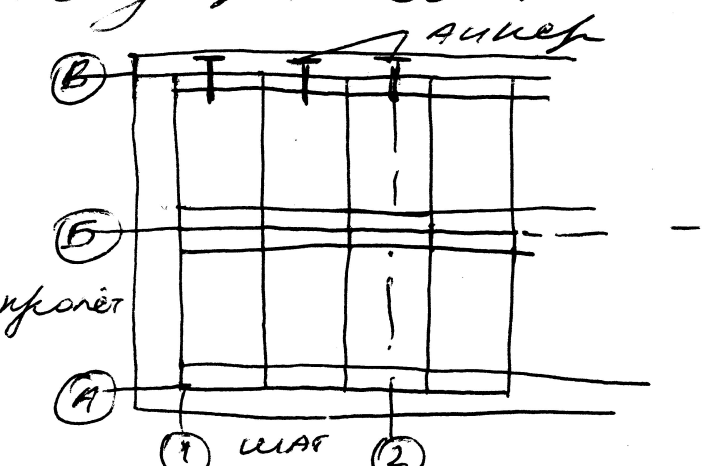

Жёсткость таких зданий обеспечивает связь плит перекрытия со стенами, с помощью стальных анкеров, которые приваривают к закладным деталям.

Перекрытия крупноблочных зданий монтируют из крупных многопустотных плит, высотой 220 мм.

Крыши устраивают совмещённые – вентилируемые.

32 Безкаркасные прупнопанельные здания. Конструктивные схемы и обоспечение их пространственной жесткости.

Стеновые панели в зависимости от месторасположе­ния в здании могут быть

• наружными

• внутренними

По характеру статической работы

• несущими

• ненесущими

• самонесущими.

По конструктивному решению различают панели

• однослойные

• многослойные.

Важным этапом проектирования крупнопанельных зданий является выбор схемы разрезки стен, которая за­висит от вида здания, его размеров, -условий монтажа.

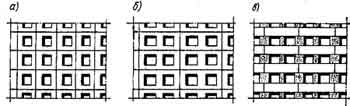

Рис. 5. Типы разрезки панельных стен а - однорядная на одну комнату; б - то же на две комнаты; в - двухрядная полосовая

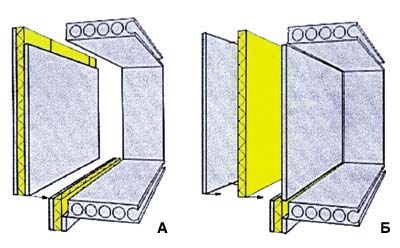

Железобетонные панели могут быть как полносборными конструкциями (соединение слоев происходит в процессе изготовления на заводе, а монтаж панели на стройплощадке производится как готового стенового элемента) (рис. 6А), так и сборными - монтаж осуществляется установкой каждого слоя отдельно (рис. 6Б).

Рис.6. Конструкции железобетонных панелей

Особенностями конструкций трехслойных железобетонных панелей заводского изготовления являются:

• экономичность с точки зрения скорости возведения здания, затрат на монтаж;

• меньшая зависимость строительных работ от погодных условий при соблюдении принципа непроникновения влаги в изоляционные конструкции;

• жесткая теплоизоляция, воспринимающая силы растяжения и среза, перераспределяет нагрузки между бетонными слоями, вследствие чего значительно возрастает несущая способность панели.

Нагрузки и воздействия

На многослойные наружные панели в процессе эксплуатации действуют статические постоянные и кратковременные нагрузки. Панели также подвергаются перепадам температур и влиянию влажности. Во время перевозки и подъема панелей могут возникнуть и динамические напряжения. Самыми распространенными видами нагрузок и источниками напряжений являются:

• давление и тяга ветра;

• собственный вес и прочие постоянные нагрузки;

• эксцентриситет постоянных нагрузок;

• горизонтальные силы, вызванные человеком;

• вес оборудования, монтируемого на бетонных слоях;

• колебания средней температуры железобетонных слоев;

• разница внутренней температуры слоев;

• разница температуры между слоями;

• усадка и ползучесть слоев;

• осадка фундамента;

нагрузки, возникающие во время перевозки и монтажа.

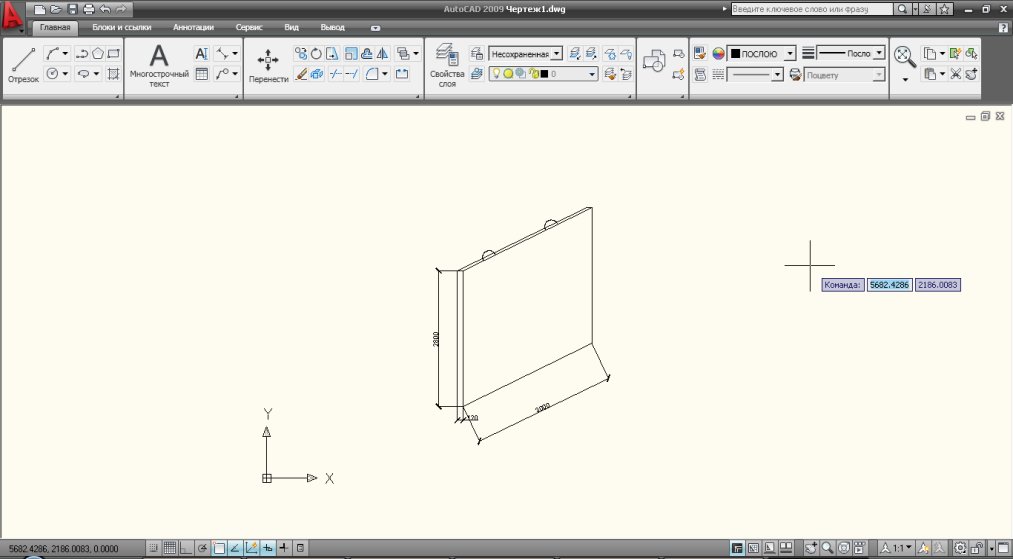

33. Классификация стеновых панелей по конструкции и материалам. Основным конструктивным элементам крупнопанельных зданий является – стеновая панель. Требования, предъявляемые к наружным стенам: -прочность, устойчивость, пониженная теплопроводность, огнестойкость, долговечность, морозостойкость, небольшой вес, экономичность. Монтаж панелей должен вестись с минимальными трудозатратами, в них должны быть заложены совершенные конструкции стыков и повышенная степень заводской готовности. Стены по конструкции подразделяют на 1, 2 и 3-хслойные:

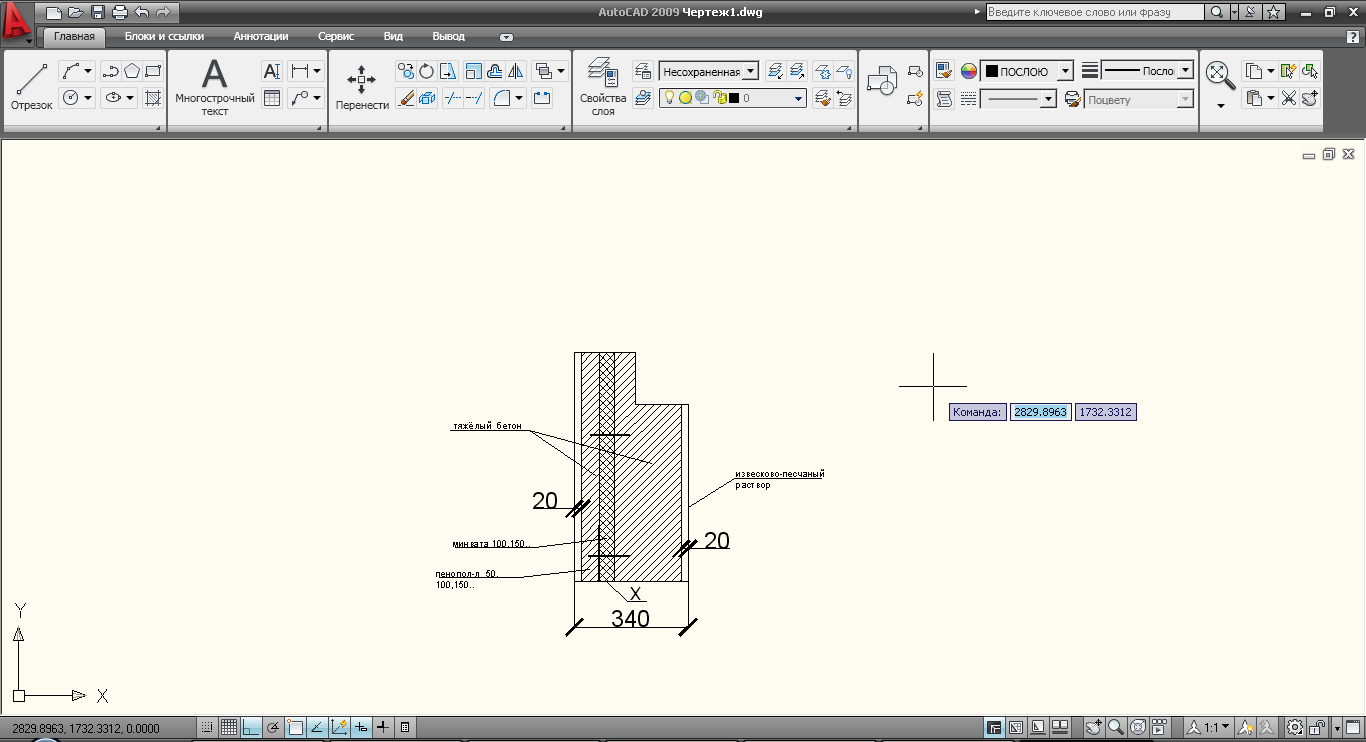

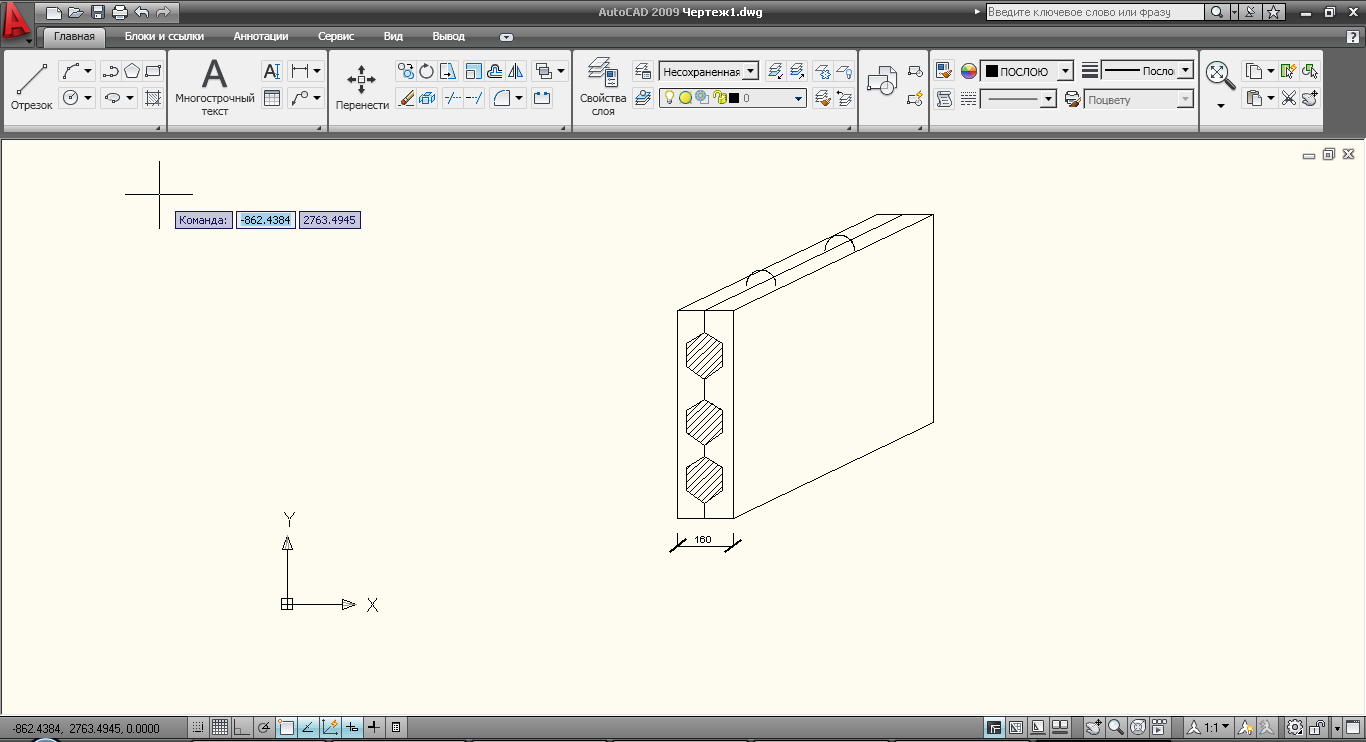

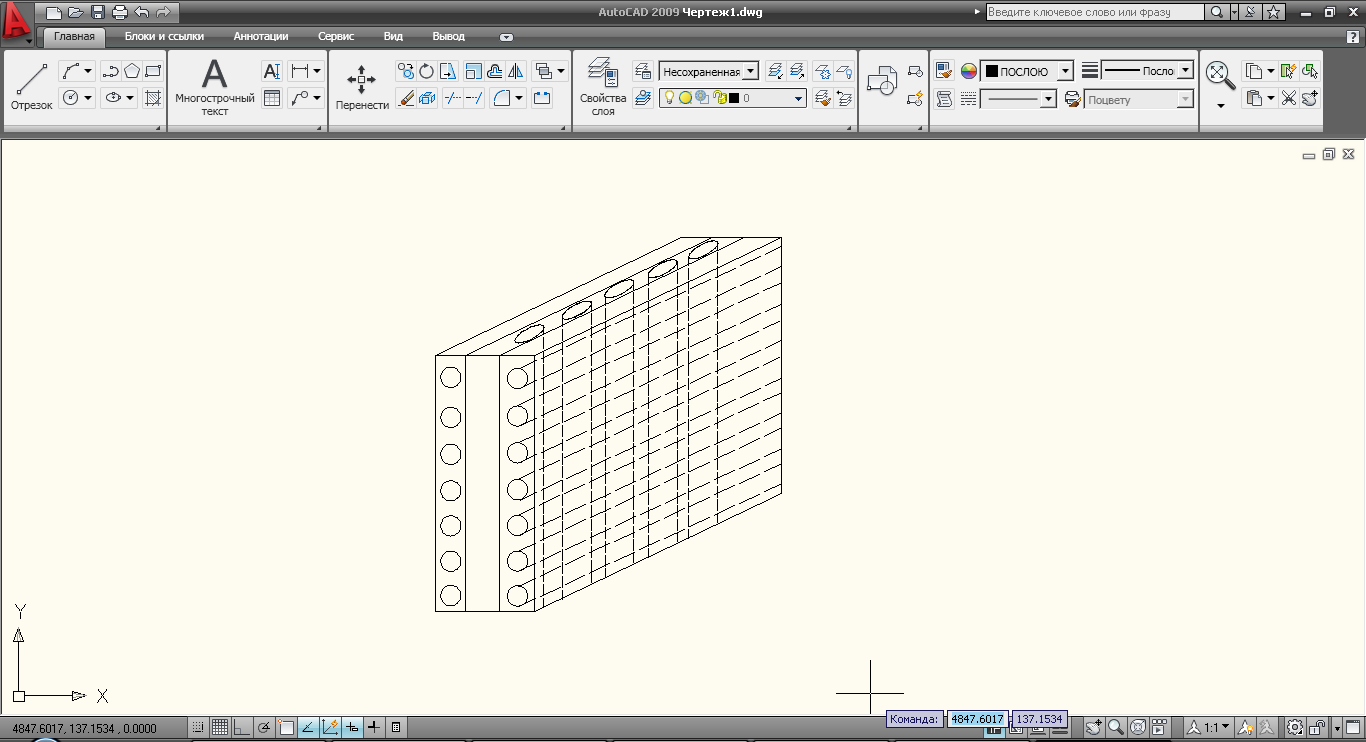

1 – из однородного лёгкого или ячеистого бетона, марка прочности которых должна соответствовать воспринимаемым нагрузкам, а толщина – теплотехническому расчёту. Простота конструктивного решения и технология изготовления -> широкое применение в строительстве. 2 – дополнительный слой выполняется из тяжелого бетона и более лёгких бетонов или жёстких минераловатных плит. Рекомендуется располагать с внешней стороны, чтобы этот слой являлся и пароизоляционным. Теплоизоляционный слой должен быть защищён слоем не менее 15-20 мм декоративным слоем бетона. 3: Наиболее часто в строительстве применяется 1 и 3-хслойные панели, 2-хслойные крайне ограничено.Несущие стены внутренних стен выполняются из огнестойких материалов тяжёлого или легкого бетона (шлакобетон, керамзитобетон…)Внутренние стены могут быть сплошные, часторебристые, многопустотные:
