23. Висячие покрытия. Классификация и область применения.

Для покрытия зальных помещений общественных зданий с пролётами от 50-100 и >м. целесообразно применять висячие конструкции в кот. основными несущими элементами, являются стальные тросы, сети из тросов, тонкие мембраны из листовой стали или алюминия(-несущие элементы). Висячие системы позволяют устраивать висячие покрытия не прямоугольные в плане.

Достоинства висячего покрытия: -его несущая конструкция- стальной трос, закреплённый по концам на опорах, провисая, образует линии гибкой нити и работает только на растяжение, поэтому сечения тросов подбирают только исходя из условия прочности; -такие покрытия просты в монтаже; -могут применяться при любом плане здания; -имеют небольшую строительную высоту; -транспортабельны. По тросам укладывают ж/б плиты или др. Опорные контуры висячих покрытий могут быть вида: -незамкнутого контура- применяют для прямоуг. В плане зданиях, с опорами в виде колонн расположенных по двум сторонам –плоские висячие покрытия; -замкнутого контура- для круглых в плане зданий, имеющую овальную форму с устройством опорного кольца по всему периметру. Вогнутая внутрь поверхность висячих покрытий способствует рассеянию звуковой энергии, т.е. благоприятно для решения акустических задач. Границы отношения стены 1/10-1/20 провисания к границам. Кольцо погашает распор от висячего покрытия и передаётся на опоры только вертикальные нагрузки. 24. пневматические покрытия. Классификация и область применения. Состоят из баллонов сшитых или склеиваемых плёнкой или тканью и надутых воздухом. Они лёгкие, быстро монтируются, применяют для сооружений временно-переносного характера.Перекрывают пролёты 30-100 и >м. Время монтажа исчисляется часами, при этом не требуются краны, только вентиляторы и компрессоры.Различают 3 вида пневмопокрытий. 1) Пневмооболочки- воздух опорные оболочки из прорезиненной или синтетической ткани внутри кот. создано небольшое избыточное давление (для создания кот. достаточно 2-х вентиляторов). Недостатки:- необходимо устройство шлюзов - вращающихся дверей - приспособлений герметизирующих помещение, а так же постоянная работа вентилятора, компенсирующая утечку воздуха через шлюзы Применяют для: бассейнов, клубы, полевые лаборатории, склады и т.д.

2)Пневмокаркасы-состоят из длинных баллонов с избыточным давлением и имеющими форму арок. Арочные баллоны могут быть запроектированы смежными и представлять собой непрерывный свод, сшитый по принципу пневмопанели или установлены раздельно с шагом 3-4м. в этом случае поверх баллонов натягивают водо-воздухонепроницаемую ткань. Диаметр баллонов=0.15-0.25 пролёта в зависимости от расчётных нагрузок. Недостаток: -большой расход воздухонепроницаемой ткани, а так же избыточное давление в баллонах, кот создаётся компрессором. Применяют для сооружений любого типа, для кот. устройство шлюзов не применимо: кинотеатры, склады, ангары.

3)Пневматическая линза- большие подушки с давлением=0.002-0.01 атм. и подвешенная к жесткой конструкции. Такие линзы хорошо отводят дождевую воду и предохраняют от дождя и действия солнечных лучей. Применяют для танц площадок, летние кинотеатры.

25. Совмещённые покрытия. Конструктивные решения. Водоотвод с покрытий. В многоэтажных жилых и общественных зданиях устраивают совмещённые бесчердачные покрытия, которые в 1,5 р менее трудоёмки, чем скатные и на 10-15% дешевле. Совм. Покрытия - бесчердачные покрытия, а нижняя поверхность – потолок нижнего этажа. В массовом, индустриальном строительстве примен. Покрытия невентилируемые и вентилируемые. Вентиляция осуществляется через свободно-проветриваемые сплошные воздушные продушины, что предохраняет помещения верхний этажей от перегрева солнечными лучами. В зданиях с нормальным t-влажн. режимом применяются совмещённые невентилируемые покрытия, в зд. с повышенной влажностью-вентилир. Над помещениями с мокрым пространством (бассейны, душевые), устройство совмещённых покрытий не допускается. Выбор того или иного совм. покрытия зависит от климат. режима в строительстве. Рассмотрим конструкцию невентиируемого совмещённого покрытия:

1-плита перекр.;2-пароизоляция;3-утепоитель;4-ц.п. армированная стяжка; 5-гидроизоляция;6-защитный слой.

Пароизоляцию предусматривают для предохранения утеплителя от увлажнения парами влажного воздуха из помещений по опорам стр. к-ции.

По утеплителю укладывают ц-п стяжку для выравнивания утеплителя, также стяжка служит основанием под кровлю. Чтобы можно было передвигаться по кровле, стяжку армируют сеткой из проволоки d=3мм с ячейкой 200*200…400*400 мм.

По стяжке укладывают гидроизоляционный кровельный ковёр. Количество его слоёв, з-т от уклона кровли, при i<2.5-4слоя, при i=2.5…10 - 3слоя.

Для долговечности повехности сверху устраивают защитный слой из гравия светлых тонов, втопленных в битумную мастику. 2 слоя выполняют из обычных слоёв, а 3-ий-из бронированного рубероида.

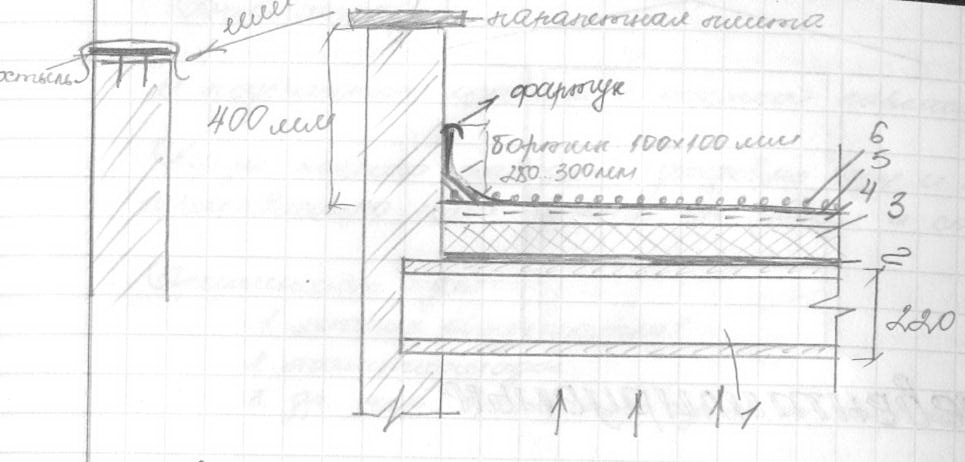

Качество совмещённых покрытий во многом з-т от качества исполнения примыкания кровельного ковра к выст. элементам, парапетам, фонарям. У стены устраивают бортик 100*100мм.

Кр. ковёр заводят на стену на 250-300мм. Листы ковра прикр. на горячих или холодных мастиках d _гор.м=2мм, d _хол.м=1мм.

Место примыкания кровли к стене усилив. 2-мя, 3-мя дополнит. слоями гидроизоляционного ковра: первый слой выводят за бортик на 150 мм, следующий ещё на 100 мм.

Пристр. дюбелем ч-з каждые 600мм, сверху заливают мастику.

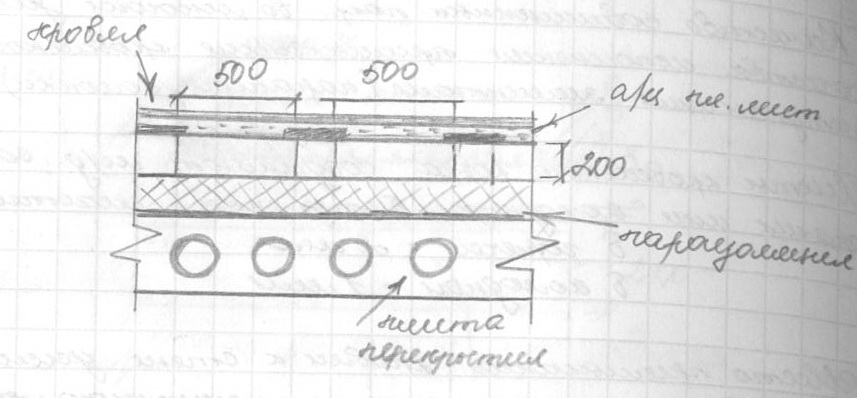

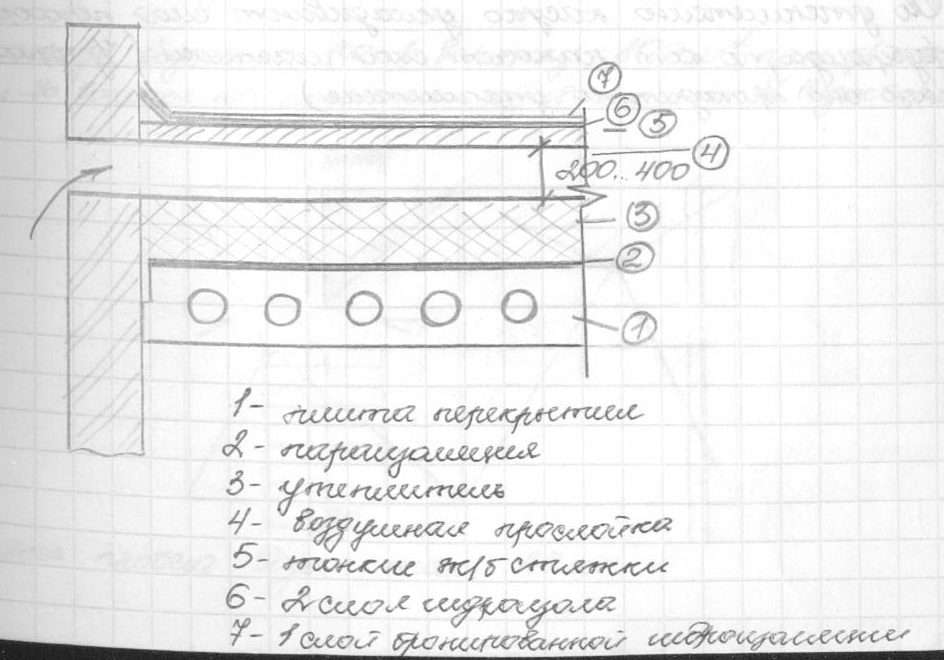

Совмещённое вентилируемое покрытие:

1)

2)

3)

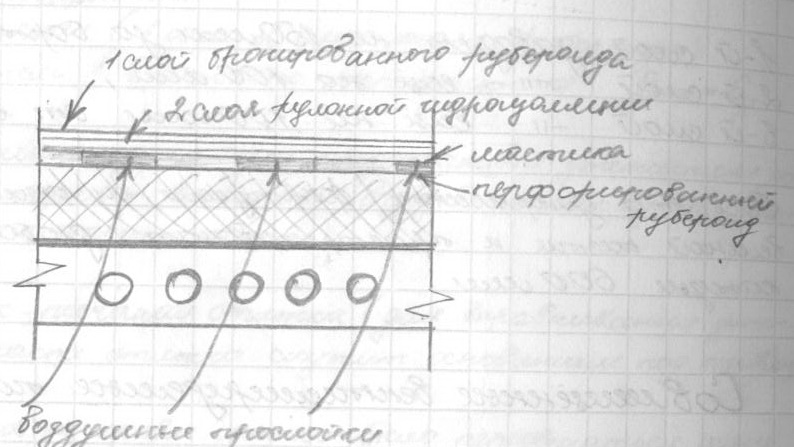

Наносят насухо слой перфорированного рубероида, который далее покрывают мастикой.

Для того, чтобы все эти системы работали устраивают вытяжные шахты-аэраторы.

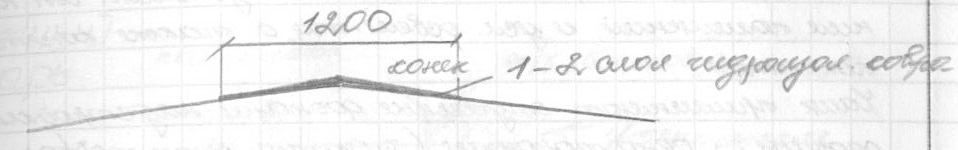

Для повышения срока службы рулонных кровель их делают малоуклонными с i=1.5-2.5, кроме того, надёжность рулонных кровель з-т от качества исполнения работ.

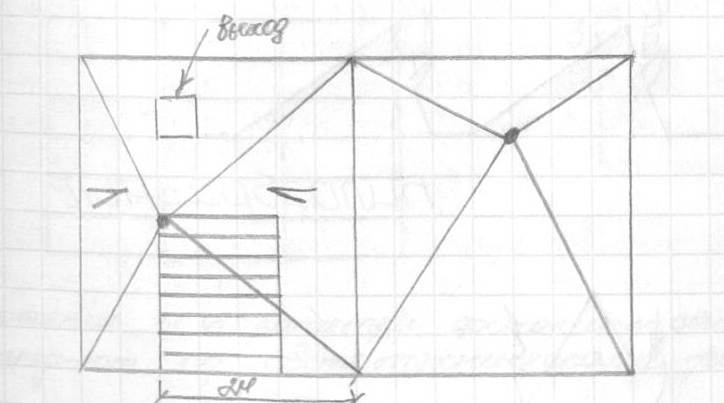

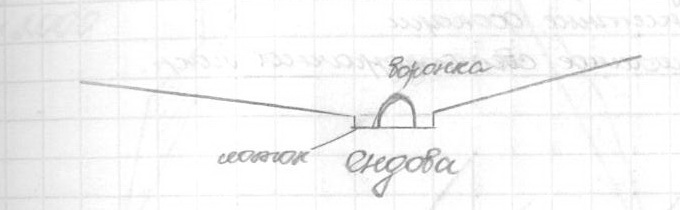

В совмещённых покрытиях предусматривают устройство внутреннего водопровода. Площадь водосбора >=800м² при d_трубы=100мм. Количество воронок не менее двух. Максимальный путь пробега воды 24м.

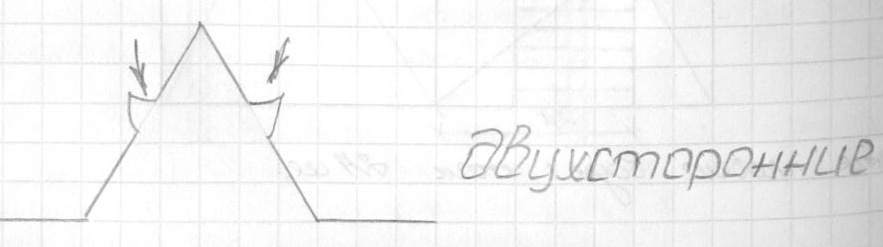

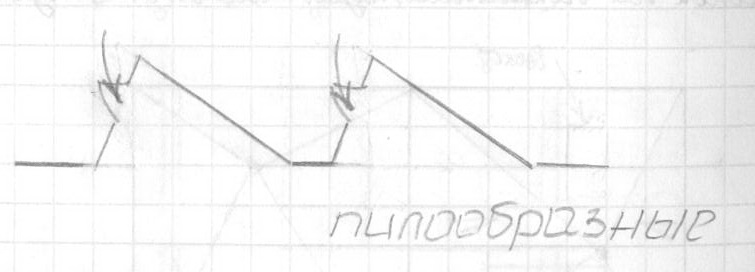

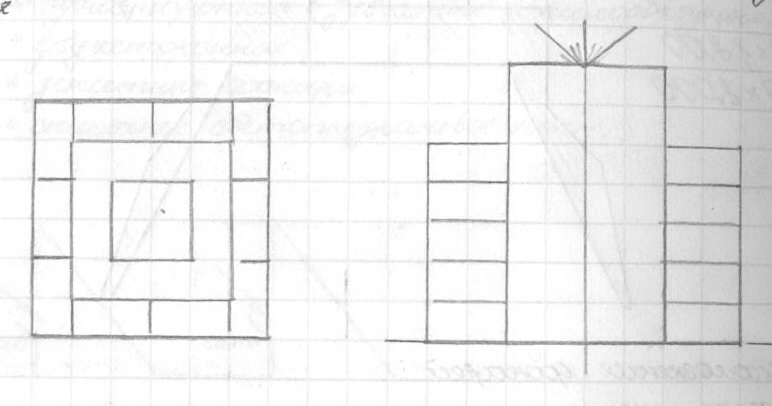

26. Верхний свет в общественных зданиях. Для повышения интенсивности и равномерности освещения в помещении общественных зданий на покрытиях устраивают «верхний свет», те световые фонари или целые участки остеклённого покрытия. Выбор типа верхнего освещения з-т от назначения помещений и условий освещённости, к-ции самого покрытия, чаще применяют отдельные фонари-надстройки различной формы, м.б. односторонние, двусторонние, зенитные фонари; светопрозрачные сплошные покрытия.

Расположение фонарей м.б. через плиту, в шахматном порядке, сосредоточенно. Расположение и параметры фонарей определяются по свето-техническому расчёту. Применение сверхнего света позволяет создать необх. Световой режим в помещениях в соответствии с их ф-ми особенностями, например:1) обеспечить равномерное освещение всего помещения; 2) направленное освещение объектов (в галереях);3) распределение освещённости в помещении определяется по опред. закономерностям; 4) устранение бликов на объектах наблюдения.5)предупрежд. слепимости. Верхний свет позв. устраивать зальные помещения большой ширины и распределять в-г них другие помещения.

Но необходимо учитывать, что затраты на устройство и эксплуатацию верхнего света значительно больше, чем при боковом освещении. Применение верхнего света должно быть экономически обоснованным, чаще всего его применяют в зд. выставочных павильонов, вокзалов, спортзалов, где необходимо равномерное диффузное освещение, предупрежд. слепимость и блики.

В общ. зданиях фонари «верхнего света» в отличие от светоаэрационных фонарей промышленных зданий устраивают глухими и не используют для вентиляции помещений.

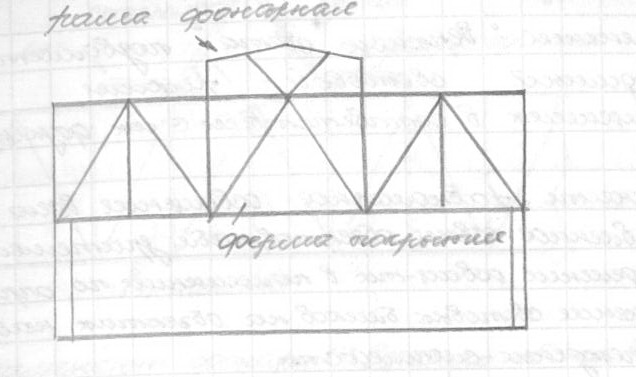

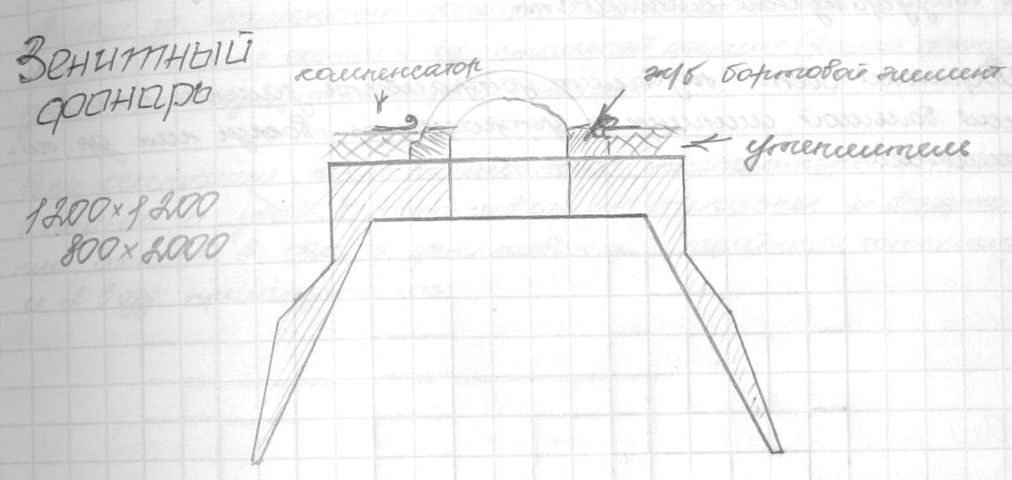

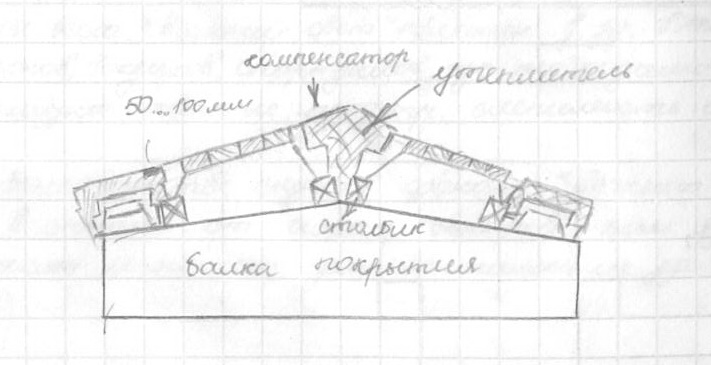

В общ. зд. примен. фонари верхнего света треугольной формы. Несущ. каркас с-т в виде стальной фермы(рамы фонаря), уст. На несущую конструкцию покрытия. Для обесп. Постоянных праметров t-ры и влажности в помещении необх увеличивать сопротивление тепло передачи и воздухо-проницанию, фонари в общ. зданиях устраивают с тройным остекление и 2-мя воздушными просл-ми. Бортовой элемент зенитного фонаря обр-т раму, уст-ую на ж-б плиту. Зенитные фонари уст-т на плоских покрытиях, форма колпака в плане может быть круглой, квадратной, прямоугольной, с вертикальными или наклонными, холодными или утеплёнными стенами бортового элемента. Зенитные фонари на покрытии могут рас-ся сосредоточенно или точечно в зав-ти от назначения помещения. Светопрозрачные панели: 3*1,5, 6*3м М.б. выполнены из стклопакетов, стеклоблоков, в таких панелях несущую часть выполняют из ж-б, а заполнение из светопрозрачного стекла.

Их укладывают в уровень покрытия:

Возвыш. Покрытия над ж-б плитой на 50-100мм. Рефлёная поверхность стеклоблоков созд. В помещении рассеянный свет. Такие покрытия долговечны, прочны, огнестойки (1,8 часа). Имеют дост. термическое сопротивление, обл. малой воздухо-проницаемостью. Их вес < веса ж-б плит.

27. Подвесные потолки.

Применяю с целью: 1) скрыть расположение под потолком воздуховоды кондиционеров и вентиляции; 2) провода электропроводки; 3) улучшить акуст. качества помещений;

4) изолир. интерьер от выст. несущих констр. покрытия (балок, ферм)

К-ции подв. потолка должна быть прочной, жёсткой, с учётом перевозки элементов, монтажа и дальнейшей эксплуатации.

Форма подвесного потолка и его констр. решение должно обеспечив. необх. акуст. условия: твёрдые и плотные отделочные материалы усиливают отражение звука, а мягкие пористые материалы поглощают значит. часть звук. энергии и ослаб. отражённый звук.

Подвесной потолок, выполн. функции чердачного перекрытия уст-т утеплённым. В зданиях с тёплым межферменным простр. спец. теплотехн. треб. к подвесным потолкам не прдъявл., тк он р-т в габаритах отапливаемого здания.

Крепление каркасов подвесных потолков к несущим к-иям выполн. по 3-м основным схемам:

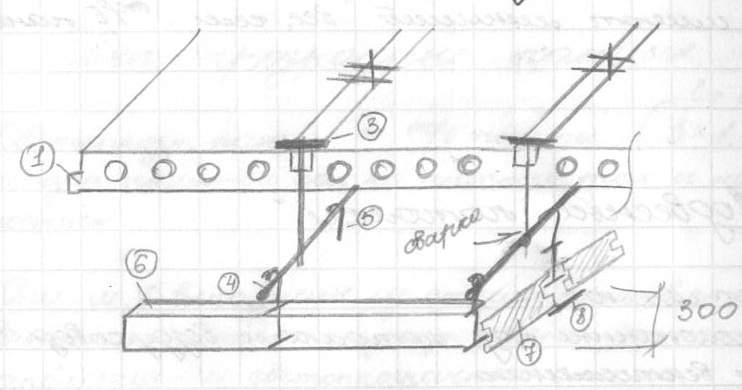

1 )Крепление каркаса подв. потолка к ж-б плитам междуэтажного перекрытия с помощью подвесок:

1 – плита 2 - анкер d=10-12 мм 3 – палец 4 - несущ элемент d=18 мм

5 – подвеска 6 - несущ. эл-т из двутавра (напр. подвесного потолка)

Подвески крепят к метал. оцинкованным пальцам и задел. ц-п раствором. По этой схеме направляющ. выполн. как метал.,так и деревянные.

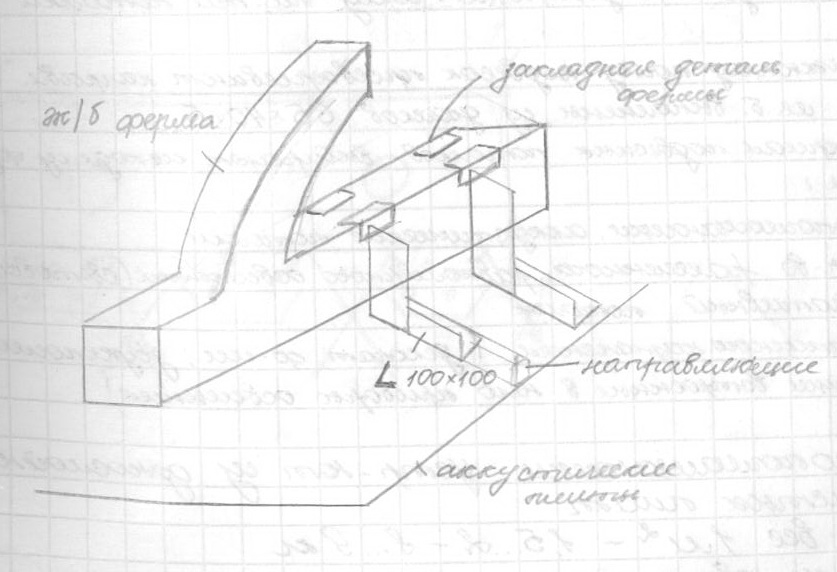

2)Устройство подвесного потолка под фермами или под перекрёстно-ребр. констр-ми, если шаг ферм или р-р ячеек превышает 3м. В этом случае, напр. балки подвесного потолка укл. по нижнему поясу несущ. констр-ии покрытия или подвеш. к нему.

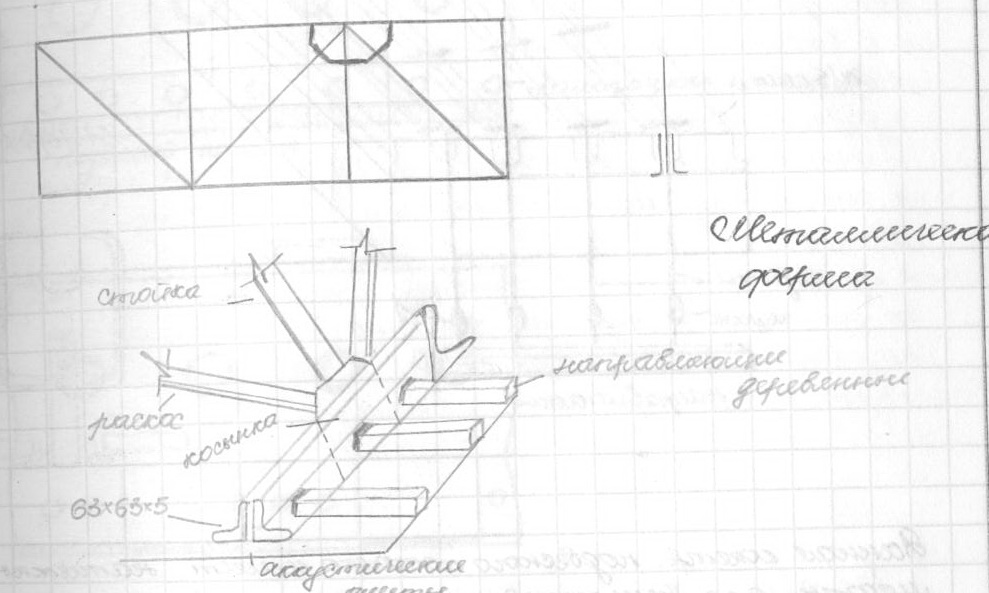

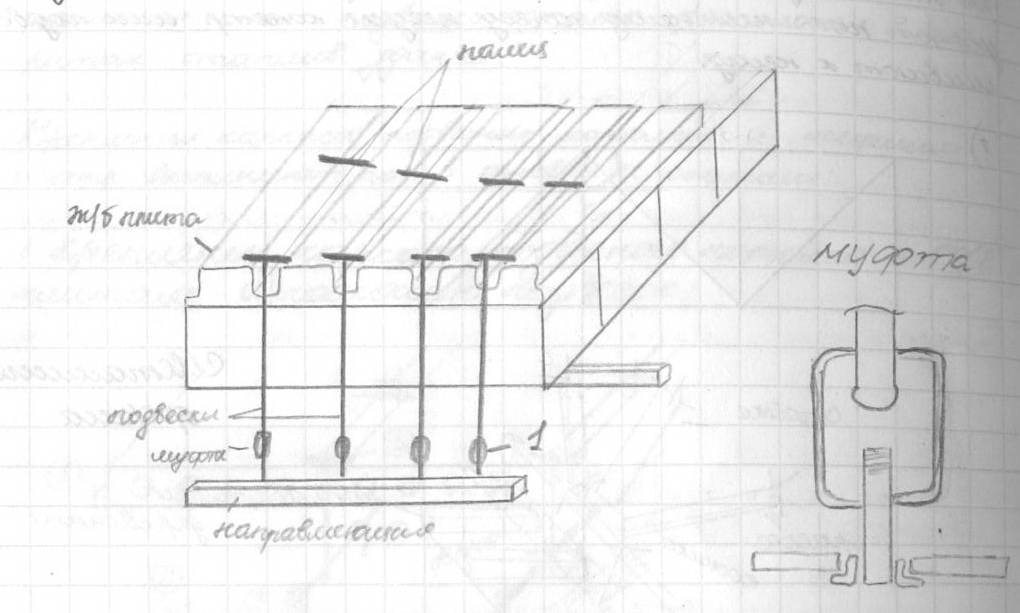

3) при шаге ферм или размере ячеек 6м, направляющии подвесного потолка крепят к ж-б плитам покр. с помощью подвесок.

Данная констр-ия подв. потолка имеет натяжные муфты для регулировки гор-ой пл-ти потолка. К нижнему поясу подвесок приваривают напр. элементы, кот. мб выполнены из уголков 65*40*5

М-л потолков выбир. исходя из ф-го назначения: 1)Звукопоглощающие(акустические) 2)Уст-во рассеянного освещения(свет. потолки) 3)Декоративный потолок 4)Комплексного назначения

Звукопогл. Подв. потолки устр-т из однослойных, пористых плит, вес 1 м² – 1,5-2…8-9 кг или из двухслойных плит (300*300; 400*500; 500*1000)

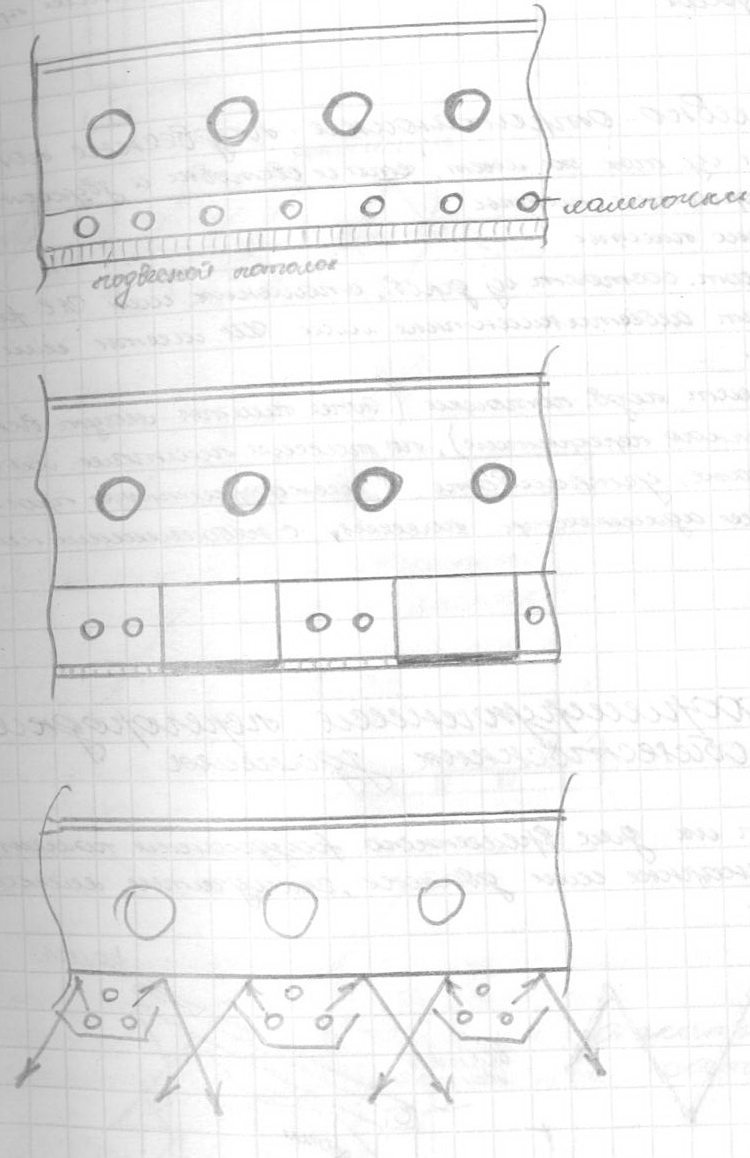

Световые потолки:

28. Трансформирующиеся перегородки в общественных зданиях Такие перегородки применяют для временного разделения помещений и могут быть; одинарные или двойные, складчатые, мягкие или жесткие. В зависимости от назнач. здания применяют трансформир. Перегородки имеют различную степень звукоизоляции; огнестойки и долговечны. Перегородки разделяют большой спортивные залы на отдельные помещения для одновременного занятия нескольких групп не обязательно должны иметь высокую степень звукоизоляции, а отдельные зрительные залы наоборот треб. Высокий уровень звукоизоляции. Огнестойкие перегородки должны иметь высокую степень огнестойкости, облад. Герметичностью в соединениях, должна быть прочной для восприятия горизонтального давления газа, которые образуются при пожарах. Мягкие склад. Перегородки выполняют 2-ухслойными из искусственной пленки, кожи, которой обтягивают дерев. Рейки с двух сторон. Рейки подвешивают за верхние концы на парных роликах, рамки передвигаются внутри полузамкнутого профиля из дерева или металла. Для повышения горизонтальной жесткости перегородок в нижних концах заделки металлические стержни, которые входят в нижние нижнюю направляющую, расположенную в конструкции пола. Для обеспечения равномерного склад. Перегородки и обеспечения перекоса м/д стойками в 2-х или 3-х местах устанавливают спец. Металлические приспособления ножницы. Высота перегородки 3,1 м Длина перегородки 3м Ширина складки 160-200 мм В сложенном виде перегородка занимает около 600мм. Жестко склад. Перегородки могут быть одинарными и двойными. Перегородки имеют легкую звукопроводную конструкцию. Их выполняют из фанерных или древестно-стружечных щитов, которые соединяют м/д собой сплошной тесьмой. Высота таких щитов от 2-3,1 м; шириной 250 до 600 мм. Ходовые ролики располагают по середине щита, это дает возможность поворачиваться при движении. Двойные складчатые выполнят из фанерных щитов 6-18мм или древестно-струж. Плит 18мм, оклеенных декор. Шпоном, слоистым пластиком или окрашены. Щиты соед. м/д собой тесьмой. Во избеж. Перекосов в перегор. Устан. Ножницы м/д стойками. Ходовые ролики располагают понизу. 30 Витрины и витражи, конструктивное решение.

Витрина - это светопрозрачное ограждение из большого стекла, и устраивается для экспозиции и рекламы товаров. Устр. как правило в первых этажах здания при высоте этажа 3,3 – 4,2 метра. Размер зависит от высоты этажа.

Витраж – стеклянная стена, предназначенная для освещения помещений, создания зрительной связи внутреннего пространства с внешней средой, для приданию зданию выразительности. Высота достигает до 20 метров(цирки, спортзалы).

Должны обладать достаточной светопропускаемостью, сопротивлению теплопередаче, звукоизоляц, от продувания,осадков, солнечной радиации.

Конструкция витрин и витражей должны воспринимать силовые воздействия, ветровые, от температурных деформаций, осадки здания, от собственного веса.

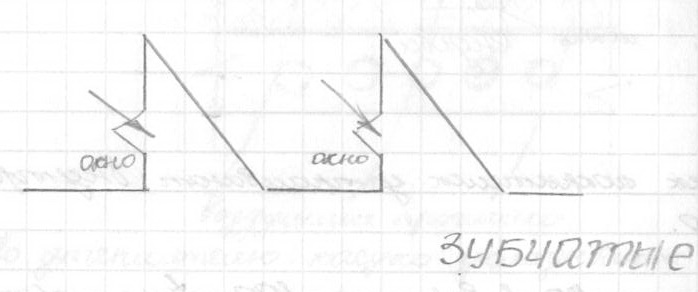

Форма витрин в зависимости от арх решения: плоской, зубчатой, угловой.

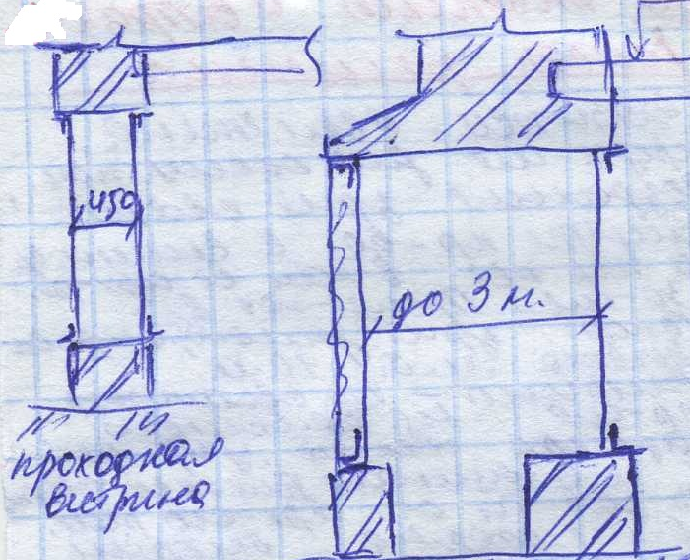

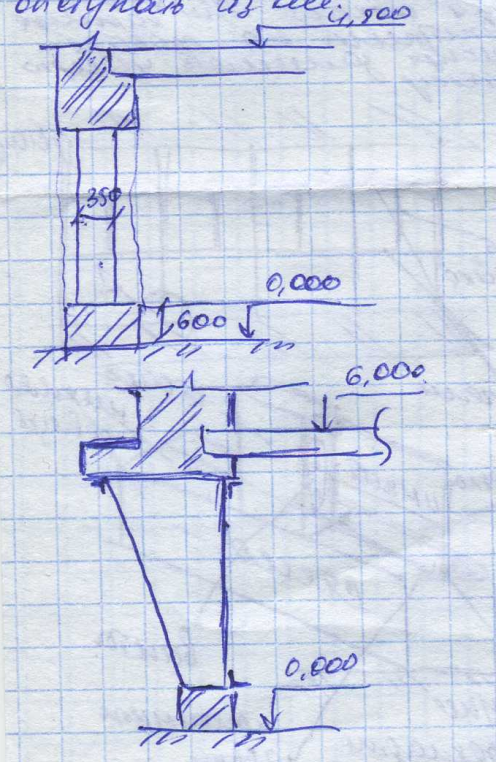

Витрины могут располагаться в плоскости стен, а могут выступать за наружную плоскость, могут быть не проходные, с расстоянием между стёклами 350 мм, и проходные, с расстоянием от 450- 3м.

Витрины и витражи могут на фасаде заменять целые стены и обр. на фасаде ленточные гор. и вертик. полосы.

Наружное остекление витрин м. б. вертикальным или наклонным с углом наклона 10-15⁰ наклон необходим для снижения блёстности стекла от небосвода.

При проектировании витрин и витражей учит. требования эксплуатации, по защите больших прозрачных поверхностей от конденсата, оледенения, снижению их блёстности:

1.Межстекольное пространство вентилируют сухим наружным воздухом, через небольшие отверстия в нижней и верхней обвязках переплёта.

2. Защищают от проникновения увлажненного внутреннего воздуха, предусматривают обдувание внутр стёкол струёй тёплого воздуха, от отопительной системы.

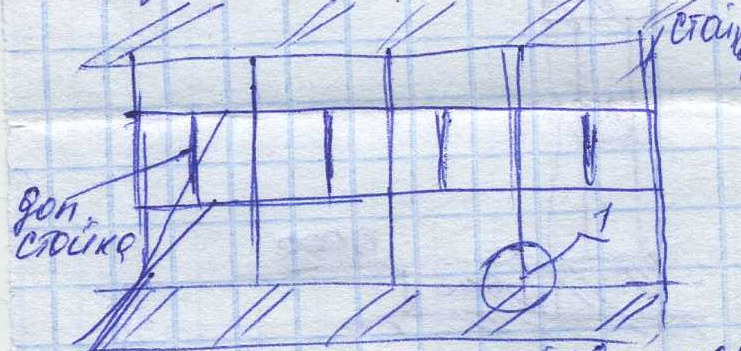

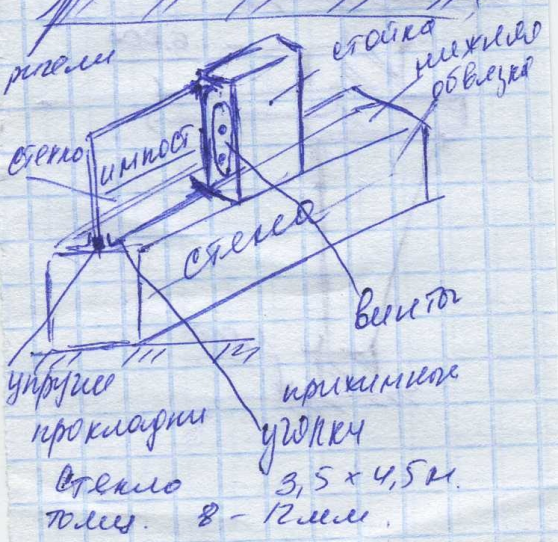

Конст витрин и витражей выполняют панельной, из готовых элементов листового стекла в металлическом обрамлении, уплотняющими прокладками.
