1. Общественные здания и их социальное значение.

Здания, предназначенные для соц. обслуживания населения и размещения административных учреждений называются общественными.

По степени долговечности:

• > 100 лет

• 50..100 лет

• 20..50

• 5..20

По степени огнестойкости:

• 1..3 степени (каменные здания)

• 4 степени (деревянные оштукатуренные)

• 5 степени (деревянные неоштукатуренные)

Общественные здания различают по признакам:

• По функцион. процессу (вид деятельности, протекающий в помещениях общественных зданий: универсальные, специализированные)

• По повторяемости (уникальные, массового строительства)

• По градостроительной роли (общегородские, районные, микрорайонные)

• По этажности (малоэтажные, многоэтажные)

• По конструктивному решению (с несущ. стенами, полный или неполный каркас)

Специализир. здания не изменяют своего назначения в течении всего периода эксплуатации.

Согласно назначению специализированные здания делятся на 14 групп, предназначенных для след. учреждений:

• Учр. здравоохранения, физич. культуры, и соц. обеспечения;

• Учр. просвещения;

• Культуры

• Искусства

• Научные организации (архивы, НИИ)

• финансирование

• организации и управления

• партийные и др. обществ. организации

• коммунального хозяйства

• бытового обслуживания

• торговли и общественного питания

• предприятия связи

• предприятия транспорта

• организации и учреждения строительства

Универсальные здания предназначены для использования в разных сферах или для одной, динамично развивающейся отрасли.

К таким зданиям относят зрелищно-спортивные сооружения как залы большой вместимости (под концертную площадку).

Общественные здания, их комплексы часто являются композиционными центрами архитектурных ансамблей, площадей, улиц, жилых районов.

2. Объемно-планировочные решения общественных зданий. Классификация и группировка помещений

Проектирование здания начинают с разработки плана, который служит основой его объемно-пространственной композиции.

Общественные здания сооружают по 3-м основным архитектурно-планировочным схемам:

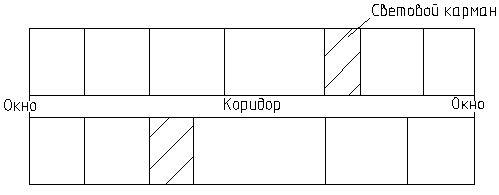

• Коридорного типа

Световой карман устраивается при длине коридора >20м

• Анфиладная схема

Для выставочных залов, картинных галерей, музеев, универмаги

• Центрическая схема

Для театров, цирков

Общественные здания различного назначения имеют одинаковые структурные элементы:

• Входной узел

Включает тамбур, холл с гардеробом, обслуживающие помещения, парадную лестницу

Тамбур – небольшое проходное помещение при входе в здание

Вестибюль с гардеробом – для распределения людских масс по одной стороне или с обеих сторон холла.

• Рабочие помещения

Их размеры зависят от назначения помещений, а глубина – не более 6м.

• Залы собраний

Предназначены для проведения концертов, демонстрирования фильмов, собраний или совещаний. Площадь зала без учета сцены – не менее 0,65 м² на одного посетителя.

• Санитарные узлы

Сан. узлы располагают на каждом этаже, около лестничных клеток или вестибюля, т.е. на путях движения людских потоков.

3.Особенности конструктивных решений каркасно-панельных общественных зданий.

Для крупных общественных зданий, возводимых в больших городах и предназначенных для обслуживания значительного количества людей наиболее целесообразна каркасная конструктивная схема с полным или неполным каркасом.

По безкаркасной схеме (с несущими стенами) проектируют общественные здания массового строительства. Для таких зданий принимают такие решения, которые используют в жилищном строительстве.

Общественные каркасно-панельные здания могут быть полносборными, монолитными и сборно-монолитными.

Для всех видов общественных зданий принята сетка колон: от 2,7х2,7 м до 7,2х7,2 м для сборно-монолитных, кратно модулю М300.

Высота этажа может быть 2,8; 3,3; 3,6; 4,2; 6; 7,2 м.

При строительстве сборных каркасных зданий применяют 2 конструктивные схемы каркаса: с поперечным направлением рам каркаса или с продольным направлением рам каркаса.

6.Конструктивные элементы каркасно-панельных общественных зданий. Их типы и назначение. Узлы и детали (ригели, плиты покрытия и перекрытия).

Базой для разработки конструктивных решений каркасно-панельных общественных, производственных иадминистративно-бытовых зданий служит серия 1.020-1.

В основусборногожелезобетонногоунифицированного каркаса серии 1.020-1 положенасвязеваястатиче-

скаясхема, прикоторойколонны и ригеликаркасавоспринимают только вертикальные нагрузки, а всягори-

зонтальная (ветровая) нагрузкапередаетсянасистемупродольных и поперечныхдиафрагмжесткости (связей),

связанных в пространственную жесткую коробчатую систему горизонтальными дисками перекрытий.

Основные конструктивные элементы гра­жданских зданий — это фундаменты, стены, перекрытия, отдельные опоры, крыши, лестницы, окна, двери и перего­родки.

Ригели рам каркаса могут располагаться в продольном и поперечном направлениях, изменение направления ригелей возможно в любом месте здания.

Ригели воспринимают нагрузку от междуэтажных перекрытий передают их на колонны. В зависимости от перекрываемых пролетов и назначения здания ригели выполняют сборными ж/б или стальными.

Длясопряжения с ригелем колонны имеютпрямоугольные консоли высотой и вылетом 150 мм (стык колонн на высоте 800мм от ригеля).

Применяют ригели таврового сечения, что позволяет уменьшить их высоту (имеют понизу полку).

Маркировкаригелейсостоитизобозначениятипаригеля (РДП – двухполочный для опирания многопустотных плит, РДР – тоже, ребристых, РОП – однополочныйдляопираниямногопустотныхплит, РОР – то же,ребристых, РЛП – применяемый в лестничныхклетках); высотыпоперечногосечения и длины ригеля в дециметрах; несущей способности ригеля в кН/м; классанапрягаемойарматуры. Пример условного обозначенияригеля двухполочного для опираниямногопустотныхплитвысотой 450 мм, длиной 5560 мм, несущей способности 110 кН/м, с напрягаемойарматурнойстальюклассаА-IV:

РДП4.56-110АIV.

Дляперекрытий применяютсямногопустотныеплитывысотой 220 мм, номинальнойшириной 1200 и

1500 мм видов: рядовые и связевые (плиты-распорки)(рис. 9). Связевые плитыимеют вырезы для колонн. В местахпроводкиинженерных коммуникаций применяются ребристые связевыеплиты (ребрами вверх - сантехнические) с толщиной полки 30 мм. Плитыукладываютсянаконсольригеля. Связевые плиты соединяются стержневыми накладками, приваренными к выпускам арматуры, что обеспечивает жесткость диска перекрытия в сочетании с замоноличиваниемшвоврастворными шпонками между всеми плитами. Монтаж плит перекрытий начинают с установки на место и крепления на сварке связевых плит (расположенных по линиям колонн) после чего приступают к монтажу рядовых плит.

Маркировкаплитсостоитизобозначенияплиты (ПК – плита круглопустотная, ПРС – ребристая сантехническая); длины и

шириныплиты в дециметрах; расчетнойнагрузи в кПа;

Пример условного обозначения многопустотнойпли-

тыдлиной 5980 мм, шириной 1490 мм, рассчитаннойпод расчетную нагрузку 6 кПа: ПК60.15-6

*пустотные (чаще всего

применяются)

*ребристые с

полками

вниз

*ребристые

Перевернутые

(сантехническая)

* 2Т

(для перекрытия

большепролетных

зданий,

п ролеты 18..24м)

*Т

(доборные)

Швы между плитами и ригелями заполняют ц/п раствором. Работу перекрытий в качестве горизонтальных ДЖ обеспечивают:

1приваркой ригелей к консолям колонны

2сваркой связевых плит перекрытия м/у собой и ригелем

3замоноличиванием бетоном шпоночных швов м/увсеми элементами перекрытия.

7.Конструктивные элементы каркасно-панельных общественных зданий. Их типы и назначение. Узлы и детали (колонны, ригели, плиты покрытия и перекрытия).

Базой для разработки конструктивных решений каркасно-панельных общественных, производственных иадминистративно-бытовых зданий служит серия 1.020-1.

В основу сборного железобетонного унифицированного каркаса серии 1.020-1 положена связевая статиче-

ская схема, при которой колонны и ригели каркаса воспринимают только вертикальные нагрузки, а вся гори-

зонтальная (ветровая) нагрузка передается на систему продольных и поперечных диафрагм жесткости (связей),

связанных в пространственную жесткую коробчатую систему горизонтальными дисками перекрытий.

Основные конструктивные элементы гра­жданских зданий — это фундаменты, стены, перекрытия, отдельные опоры, крыши, лестницы, окна, двери и перего­родки.

Ригели рам каркаса могут располагаться в продольном и поперечном направлениях, изменение направления ригелей возможно в любом месте здания.

Ригели воспринимают нагрузку от междуэтажных перекрытий передают их на колонны. В зависимости от перекрываемых пролетов и назначения здания ригели выполняют сборными ж/б или стальными.

Для сопряжения с ригелем колонны имеютпрямоугольные консоли высотой и вылетом 150 мм (стык колонн на высоте 800мм от ригеля).

Применяют ригели таврового сечения, что позволяет уменьшить их высоту (имеют понизу полку).

Маркировка ригелей состоит из обозначения типа ригеля (РДП – двухполочный для опирания многопустотных плит, РДР – то же, ребристых, РОП – однополочный для опирания многопустотных плит, РОР – то же,ребристых, РЛП – применяемый в лестничных клетках); высоты поперечного сечения и длины ригеля в дециметрах; несущей способности ригеля в кН/м; класса напрягаемой арматуры. Пример условного обозначенияригеля двухполочного для опирания многопустотных плит высотой 450 мм, длиной 5560 мм, несущей способности 110 кН/м, с напрягаемой арматурной сталью класса А-IV:

РДП4.56-110АIV.

Для перекрытий применяются многопустотные плиты высотой 220 мм, номинальной шириной 1200 и

1500 мм видов: рядовые и связевые (плиты-распорки)(рис. 9). Связевые плитыимеют вырезы для колонн. В местах проводки инженерных коммуникаций применяются ребристые связевыеплиты (ребрами вверх - сантехнические) с толщиной полки 30 мм. Плиты укладываются на консоль ригеля. Связевые плиты соединяются стержневыми накладками, приваренными к выпускам арматуры, что обеспечивает жесткость диска перекрытия в сочетании с замоноличиванием швов растворными шпонками между всеми плитами. Монтаж плит перекрытий начинают с установки на место и крепления на сварке связевых плит (расположенных по линиям колонн) после чего приступают к монтажу рядовых плит.

Маркировка плит состоит из обозначения плиты (ПК – плита круглопустотная, ПРС – ребристая сантехническая); длины и

ширины плиты в дециметрах; расчетной нагрузи в кПа;

Пример условного обозначения многопустотной пли-

ты длиной 5980 мм, шириной 1490 мм, рассчитанной под расчетную нагрузку 6 кПа: ПК60.15-6.

*пустотные (чаще всего

применяются)

*ребристые с

полками

вниз

*ребристые

Перевернутые

(сантехническая)

* 2Т

(для перекрытия

большепролетных

зданий,

п ролеты 18..24м)

*Т

(доборные)

Швы между плитами и ригелями заполняют ц/п раствором. Работу перекрытий в качестве горизонтальных ДЖ обеспечивают:

1приваркой ригелей к консолям колонны

2сваркой связевых плит перекрытия м/у собой и ригелем

3замоноличиванием бетоном шпоночных швов м/увсеми элементами перекрытия.

Привязка к координационнымосямколонн, каксредних, так и крайних – центральная, т.е. геометрическаяось колонны совмещается с сеткойосейздания.

Колонны длязданийвысотой 1…4 этажаимеютсечение 300×300 мм, высотой 5…12 этажей – 400×400 мм.

Разрезкаколоннпредусмотренаодно-, двух-, трех-, четырехэтажная. Длясопряжения с ригелем колонны имеютпрямоугольные консоли высотой и вылетом 150 мм.

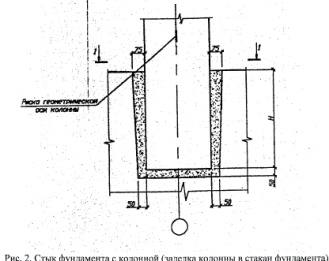

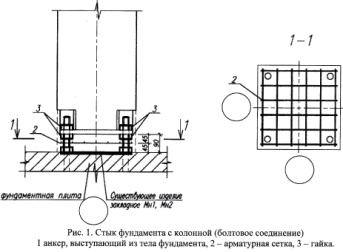

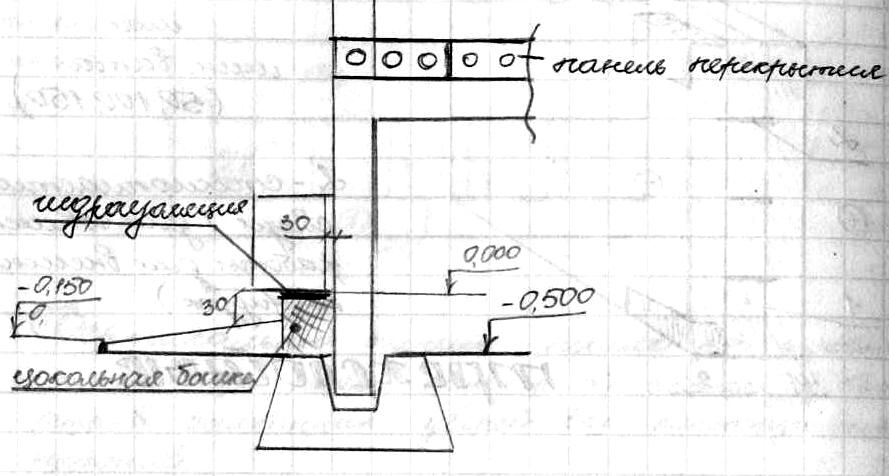

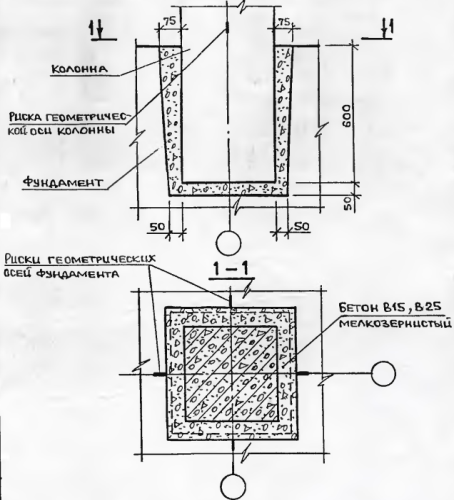

Стыкколонн с фундаментомосуществляетсязамоноличиваниембетономее нижней части в подколоннике.

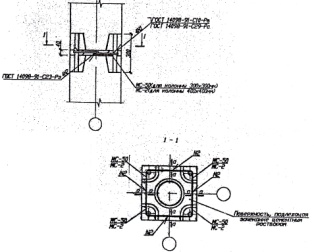

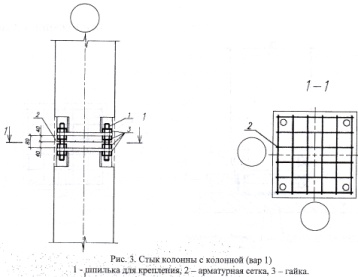

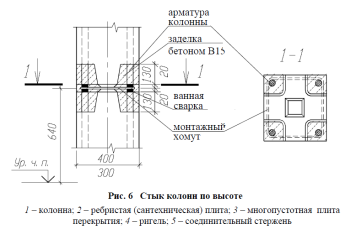

Стык колонн по высоте выполняетсяваннойсваркойвыпусковрабочей арматуры и последующим замоноличиванием цементным раствором. Дляудобстваведенияработстык располагается на высоте 640(в конспекте 800!!) мм вышеуровня пола.

Колоннымаркируются в зависимостиотследующихпараметров: числаэтажей (1 – одноэтажные, 2 –двухэтажные, 3 – трехэтажные, 4 – четырехэтажные); расположенияколонны в каркасе здания (КВ – верхние,КС – средние, КН – нижние, КБ – бесстыковые на всю высоту здания);количество откосов; размера сечения, дм; высоты этажа в дециметрах; несущей способности колонны.Пример марки двухэтажной нижней колонны с 2 откосами для зданий с этажами высотой 3,3 м, сечением 300х300мм, несущей способностью 15 кН:2КН,2,3,33-15.

8.панели стеновые жесткости в общественных каркасно-панельных зданиях.

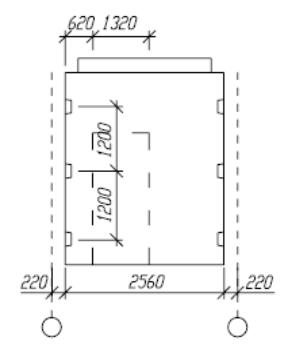

Диафрагмы жесткости выполняются, как правило, из железобетонных панелей толщиной 140 мм (вентиляционные – 260мм) поэтажной разрезки по высоте. В шестиметровыхпролетахдиафрагмаможетсостоятьиздвухпанелей. Панели формуются с одной,двумя полками или без полок. Панелимогут быть глухими и сдверными проемами.

Диафрагмы жесткости между собой и с колоннами соединяются сваркой закладных деталей (количество креплений по высоте д.б ≥2 и зависит от высоты этажа) с последующим замоноличиванием бетоном. Для соединения диафрагмы с фундаментом из последнего должныбыть выпущены анкеры, при этом фундамент чаще монолитный (может быть сборным – 260 мм).ДЖ 2-ого этажа ставят на ДЖ 1-ого по слою ц/п раствора.

В одном температурном блоке должно быть ≥3. Оси ДЖ должны не пересекаться в одной точке, а распределяются по зданию. Количество ДЖ зависит от воспринимаемой нагрузки и конфигурации плана здания. Панели располагают от края здания ≈ через 6м.

Маркировка диафрагм жесткости состоит из буквы В – вентиляционная; Д (диафрагма); П – с проемом; Л – лестничная (с консолью); цифр, указывающих ширины и высоты элемента в дециметрах;. Примерусловного обозначения диафрагмы жесткости лестничной с проемомдлиной 2560 мм для здания с высотой этажа 2,8 м:ДПЛ 26,31.

9.Конструктивные элементы каркасно-панельных общественных зданий серии 1.020-1. Их типы и назначение. Узлы и детали (колонны, лестница).

Базой для разработки конструктивного решения каркасно-панельных зданий служит серия 1.020-7.

Основой конструктивного решения является сборный ж/б каркас, запроектированный по связевой схеме, в которой роль горизонтальных диафрагм жесткости выполняют диски сборных ж/б перекрытий, вертикальных – поперечные и продольные стенки.

Колонны устанавливают с шагом в плоскости рам: 3, 6, 7.2, 9 м; в плоскости рам: 3, 6, 7.2, 9, 12 м.

Высота этажа: 3.3, 3.6, 4.2, 4.8, 6, 7.2.

Колонны серии 1.020-1 разработаны двух типов по размерам поперечного сечения: 300Х300 (в зданиях малой этажности - до 5 этажей), 400Х400 (для зданий повышенной этажности - более 5 этажей).

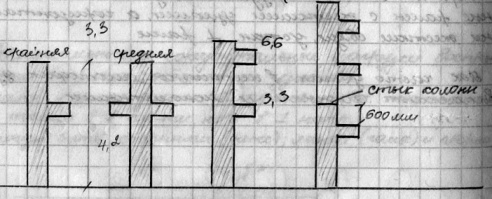

В зависимости от местоположения колонны в каркасе здания (при примыкании диафрагм жесткости и т.д.) применяются колонны одно-, двух- и бесконсольные.

Двухконсольные устанавливают по средним осям здания.

Одноконсольные – по средним осям при одностороннем примыкании к ним диафрагм жесткости, установленных в плоскости ригелей, в лестничных клетках, а также по крайним осям здания.

Бесконсольные колонны – по средним осям здания при двустороннем примыкании к ним диафрагм жесткости, расположенных в плоскости ригелей, а также по крайним осям, при примыкании к колоннам диафрагм жесткости, установленных в плоскости ригелей.

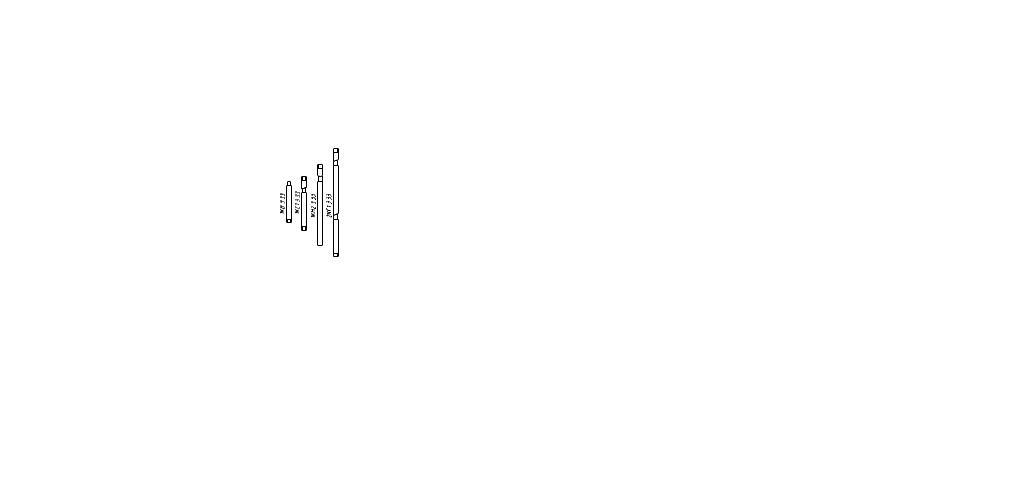

Номенклатура колонн сечением 300Х300 мм включает в себя 2 группы изделий:

1. Бесстыковые колонны на всю высоту здания (для зданий с высотами этажей 2.8, 3.3, 3.6 и 4.2 м);

2. Колонны, стыкуемые между собой по высоте здания (колонны одноэтажной разрезки для зданий с высотой этажа 2.8 и 3.3 м).

В составе номенклатуры колонн сечением 400Х400 мм выделяют три группы изделий:

1. Бесстыковые колонны на всю высоту здания (для одно- и двухэтажных зданий с высотой этажа 3.6 м; для двухэтажных с первым этажом 4.8, вторым – 3.6 м; и для двух- и трехэтажных зданий с высотой этажа 4.2 м);

2. Стыковые (для зданий с высотами этажей 2.8, 3.3, 3.6, 4.2, 4.8, 6.0; для зданий с повышенной высотой первых этажей предусмотрены специальные изделия).

3. Колонны одноэтажной разрезки (с высотой этажа 2.8, 3.3, 3.6, 4.2 м).

Номенклатура включает в себя нижние, средние и верхние одноэтажные колонны.

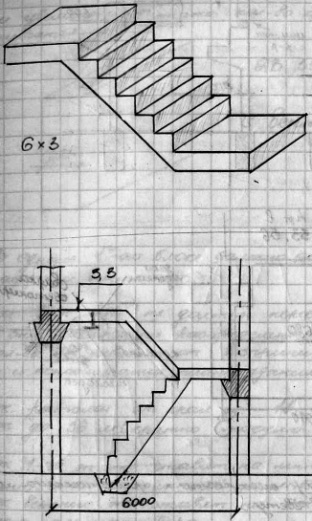

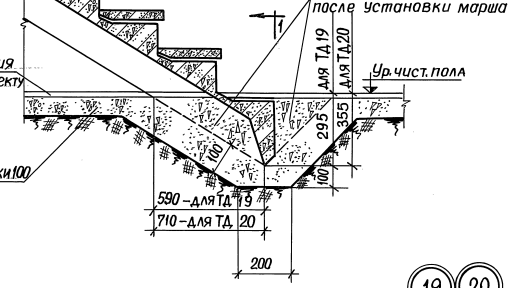

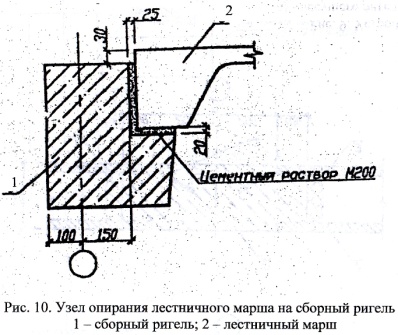

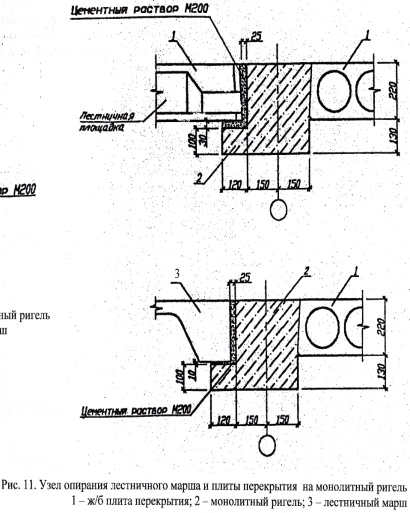

Конструкция лестниц – полносборная. Состоит из двух элементов: марша и двух полуплощадок.

Такие лестницы менее трудоемки в монтаже. Применяются в основном в каркасно-панельных зданиях с опиранием наосновные и дополнительные ригели. Зачастую с лестницами устанавливаются и лифты.

10. Конструкция стен каркасно-панельных зданий серии 1.020-1. Разрезка наружных стен на панели. Навеска и крепление к колоннам каркаса.

При строительстве общественных зданий повышенной этажности и высотных зданий с каркасным несущим островом применяют ненесущие навесные стены с применением легких эффективных видов утеплителей, а также прочных и атмосферостойких облицовочных материалов.

Конструкция навесных стен должна удовлетворять требованиям прочности и иметь небольшой вес. Снижение веса стен сказывается на облегчении всего каркаса здания. Навесные стены передают нагрузку поярусно на другие элементы каркаса: колонны, фундаменты – поэтому стены должны быть прочными для восприятия горизонтальных нагрузок снаружи и изнутри. Кроме того стены должны выполнять все функции ограждающих конструкций: теплоизоляционные, акустические, пожаростойкие.

Толщина навесных стен: 130..300 мм. Это затрудняет создание жесткой конструкции крупных панелей, способных выдерживать нагрузки как эксплуатационные, а также усилия, возникающие при перевозке и монтаже.

Навесные стеновые панели:

- по конструкции: однослойные и многослойные;

- по форме: ленточные, простеночные и на комнату.

Размеры и форма сборных элементов наружных стен определяются шагом колонн, грузоподъемностью монтажных механизмов и жесткостью панелей.

Существуют несколько вариантов членения (разрезки) наружных стен на панели:

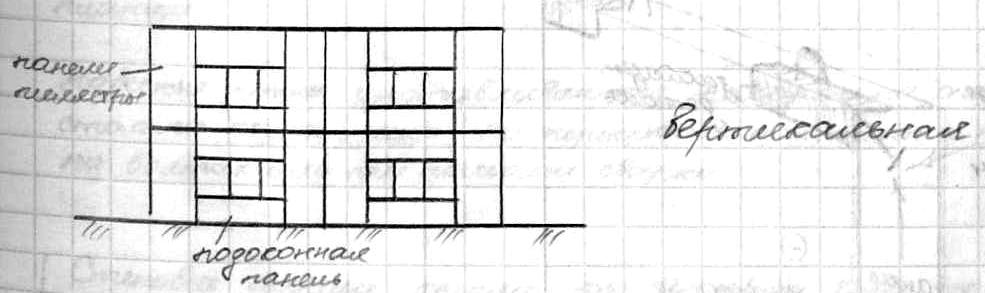

1. Вертикальная (панели-пилястры применяют в любых конструктивных решениях здания; допускают устройство балконных дверей без конструктивных затруднений).

2. Горизонтальная (ленточное расположение панелей удобно применять при наличии колонн каркаса, к которым их можно крепить, но при этом усложняется устройство дверных проемов и балконов).

Применяют одно- и многослойные панели.

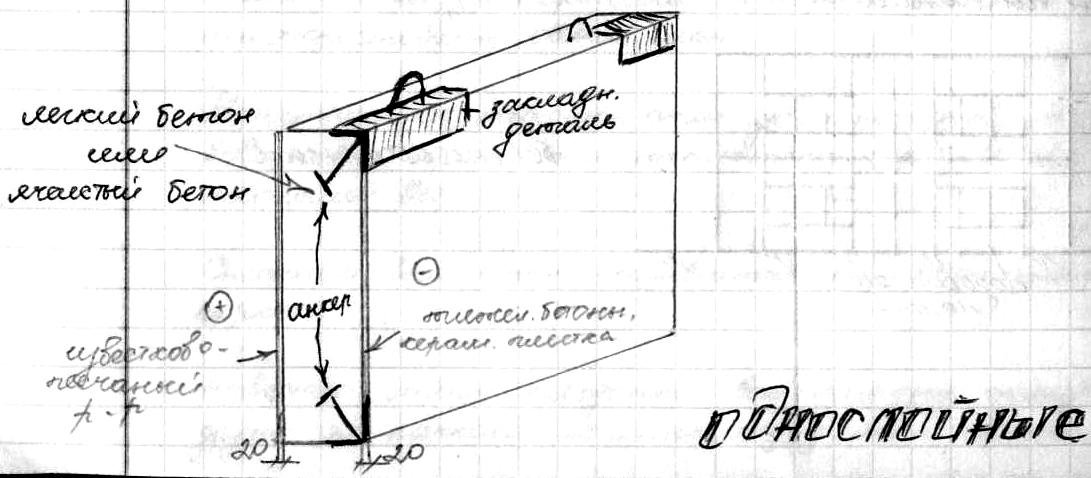

Однослойные панели изготавливают из легких или ячеистых бетонов, с наружной и внутренней стороны имеют защитные фактурные слои.

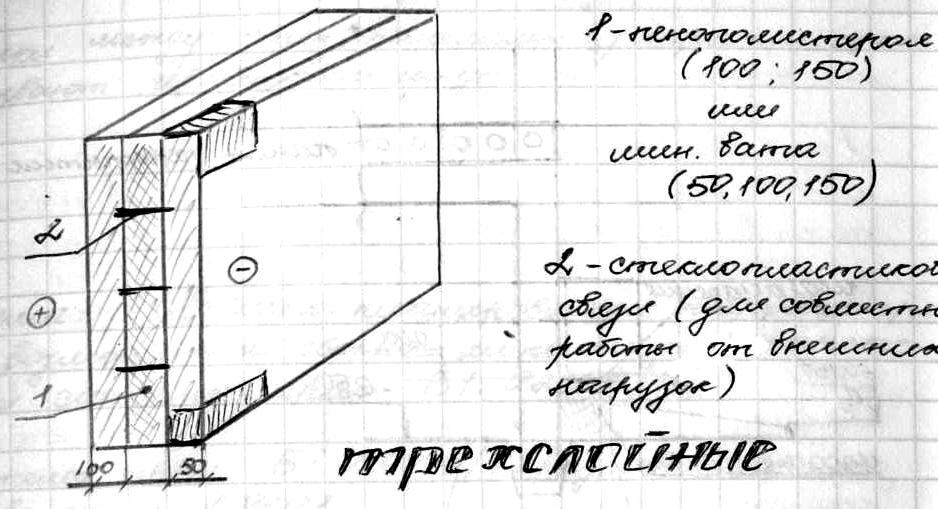

Для того, чтобы все слои многослойных панелей работали кА единое целое, их между собой соединяют стеклопластиковыми связями под действием нагрузок.

Наружный слой – защитный от атмосферных осадков. Внутренний – несущие функции; роль пароизоляционного слоя.

Панели просты в изготовлении.

Наружная отделка выполняется в процессе их изготовления из декоративного бетона, с возможно втопленной в него мраморной крошкой, стеклянными порошками или керамической плиткой.

Навесные стены изготавливаются поярусно на опорные колонн или на перекрытия и крепятся к ним болтами или с помощью сварки.

Стеновые панели крепят по четырем или не менее, чем по трем углам.

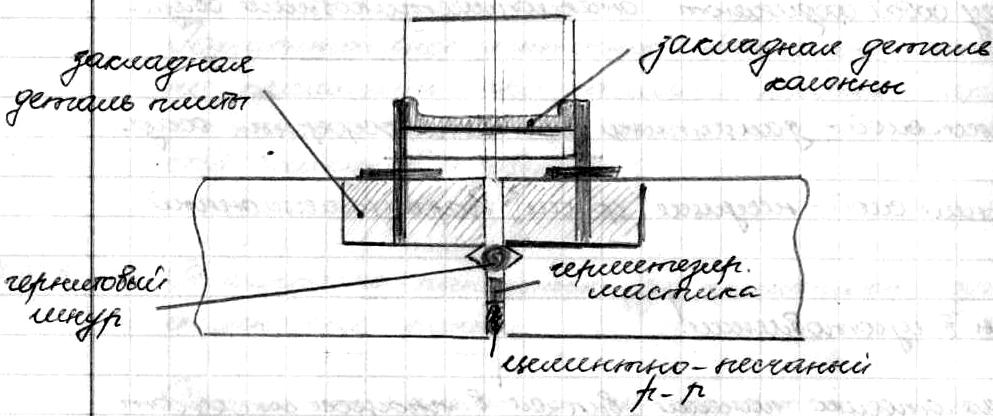

Стыки между стеновыми панелями закрыты. В них прокладывается гернитовый шнур.

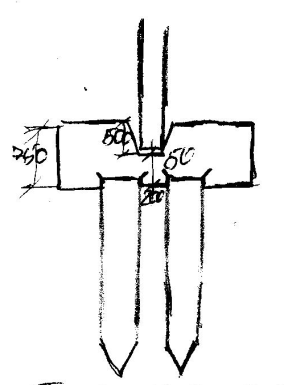

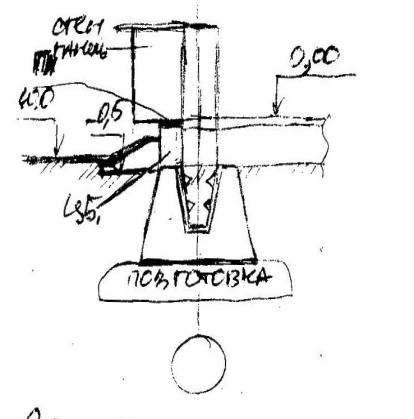

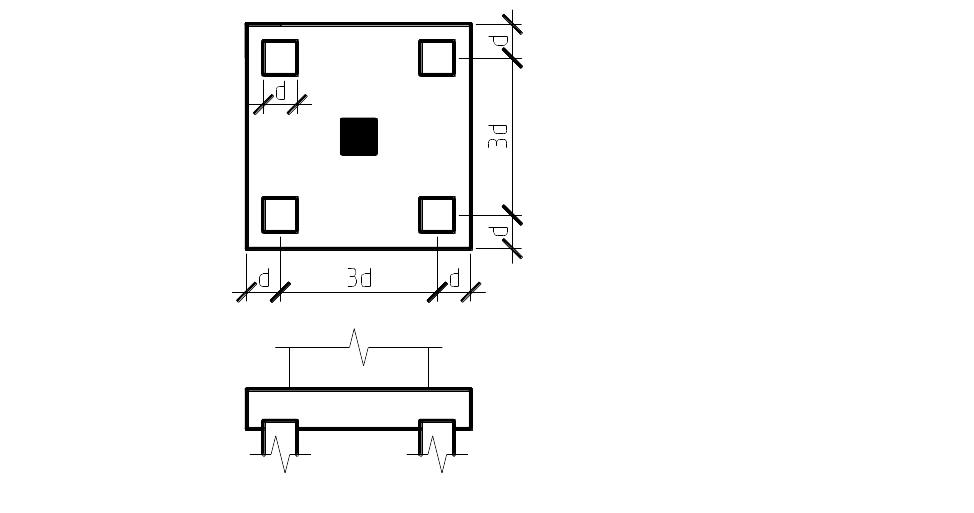

11. Фундаменты стаканного типа и свайные под колонны каркасно-панельных общественных зданий.Фундаменты по колонны каркасных зданий устанавливают столбчатыми стаканного типа и свайными с монолитным ростверком на кустах свай или в виде монолитной плиты. Фундамент стаканного типа состоит из ж/б подушек ( кол-во зависит от глубины заложения) и стакана. Стакан устанавливают краном на бетонную подготовку при влажных грунтах основания t≥100мм, и при сухих на цементно-песчаную или гравийную t ≥200мм. Свайные фундаменты устанавливают при строительстве на слабых и сильно сжимаемых, водонасыщенных грунтах, а также при передаче на основание больших нагрузок от колонн и стен многоэтажных зданий. Глубину забивки свай назначают в зависимости от нагрузки несущей способности свай и грунта основания. Прочность соединения к-ции ростверка и сваей обеспечивается заделкой конца свай в бетон ростверка и свайной обнажённой арматуры верхнего конца сваиb с каркасом ростверка.

12. Объёмно-планировочные параметры и возможности сборно-монолитной системы серии Б1.020.1-7 разработаны на основе сер. 1.020.1. В основу каркаса положена планировочная сетка с модулем М300 . Шаг колонн может изменяться от 2.7 – 7.2м . Высота этажа может быть 2.8, 3.3, 3,6. Данная система даёт возможности применения конструктивные схемы с поперечным расположением несущих ригелей с продольным расположением поперечных ригелей в зав-ти от назначения здания и его планировочной схемы. Внутреннее пространство таких зданий освобождаются от громоздких несущих кон-ций, что даёт воз-ть выполнения различные планировочные реш., что особенно важно при различных наз-ниях общ-ных зданий. При отсутствии в здании несущ. стен значительно упрощается работы по прокладке инж. коммуникаций, что даёт возможность свободной планировки и её изменения путём установки раздвижных и передвижных перегородок. Комбинируя разные параметры каркаса можно создавать квартиры разные по комфортности проживания, кроме того стр-ре квартир их размеры можно регулировать вплоть до заселения. Кроме того в процессе эксплуатации можно изменять планировку с учётом меняющ. потребностей жителей. В первых, а также в цокольных и подвальных этажах могут размещаться учреждения торговли, культ.-быт., а также стоянка легковых машин. Данная система используется для возведения жилых и общественных зданий различных по функциям назначению габаритам планировки и этажности. К-ции несущего сборно-монолитного каркаса сер. Б1.020.1-7. Сборно-монолитный каркас является рамно-связевым. Состоит из ж/б колонн и жёстко сопряжённых с ними плоских дисков между этажных перекрытий.( можно начертить сетку колонн) 13. Конструкции несущего сборно-монолитного каркаса серии Б1.020.1-7 (колонны, плиты покрытия и перекрытия)

Система серии Б1.020.1-7 разработана на основе серии 1.020.1. В основу каркаса положена планировочная сетка с модулем М300. Шаг колонн может изменяться от 2,7 до 7,2 м (через 0,3 м.)

Высота этажа-2,8; 3,3 ; 3,6 и т.д.

Данная система даёт возможность применять конструктивные схемы 1) с поперечным располож. несущих ригелелей

2) с продольным..

3) смешанная в зависимости от назначения здания и его планировочной схемы.

Сборно-монолитный каркас является рамно-связевым.

Состоит такой каркас из из ж/б колонн и жёстко сопряжённых с ними плоских дисков междуэтажных перекрытий.

Колонны: сечением 300х300 до 5 этажей и 400х400 свыше 5 этажей.

Колонны бесконсольные с разрезкой на 1 и 2 этажа.

1КН1 3.33:

1-количество этажей (м.б. 2)

КН – колонна нижняя (С-средняя,В-верхняя)

1-количество скосов (м.б. 2)

3- сечение 300х300 (м.б. 4, т.е. 400х400)

33- высота этажа 3300

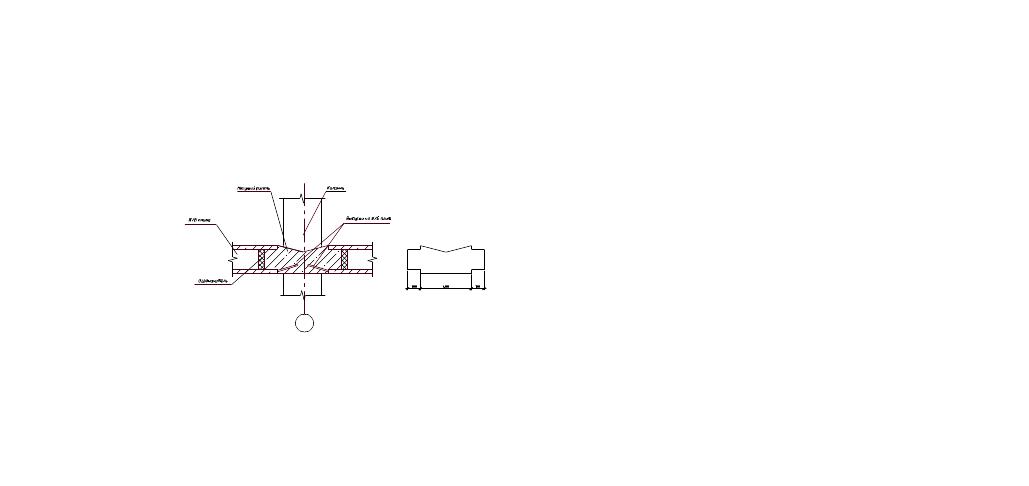

В уровне перекрытия колонны имеют разрыв сплошного тела с обнажением их рабочей арматуры.

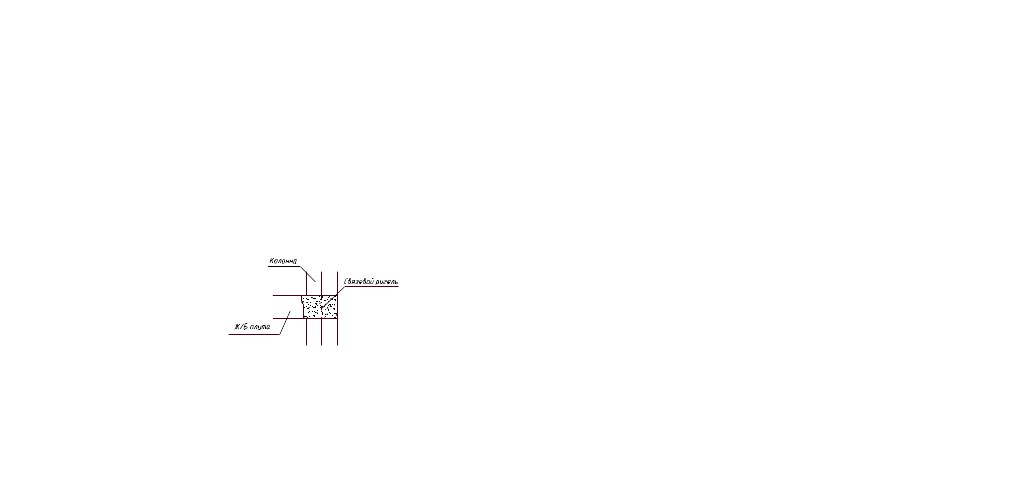

При возведении сб.-мон. каркаса на колоннах закрепляют монтажные мостики, на которых укладывают плиты перекрытия многопустотные толщиной 220 мм, затем укладывают рабочую арматуру ригелей и связывают с арматурой плит перекрытия.

Плиты перекрытия:

1. многопустотные

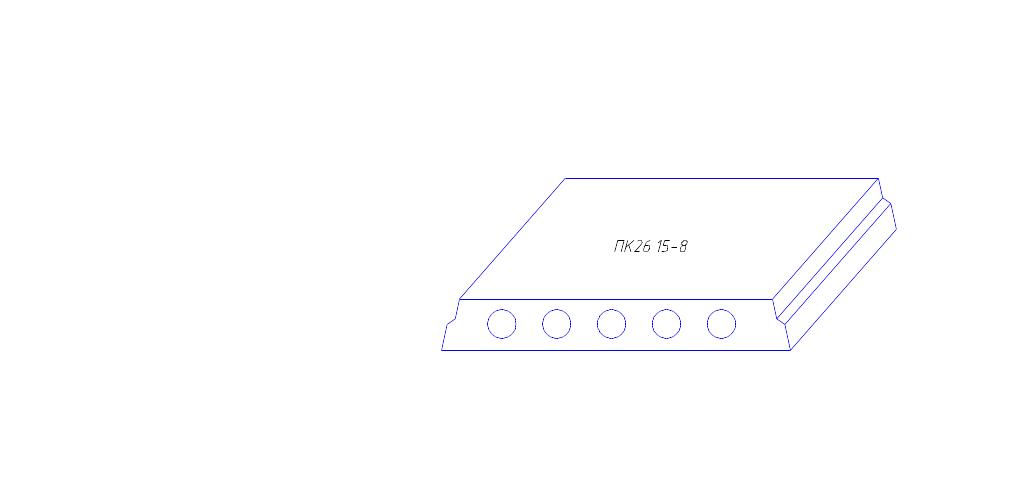

ПК26.15-8

П-плита

К-круглые пустоты

26 – длина

15 – ширина

8 – несущая способность

2. ребристые сантехнические

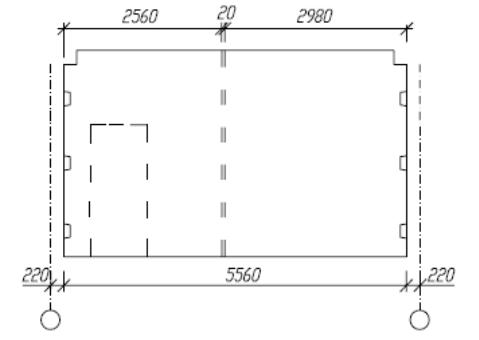

ПРС56.15-8

П – плита

РС – ребристая сантехническа

56 – длина

15 – ширина

8 – несущая способность

14. Конструкции несущего сборно-монолитного каркаса серии Б1.020.1-7 (плиты покрытия и перекрытия, ригели)

Система серии Б1.020.1-7 разработана на основе серии 1.020.1. В основу каркаса положена планировочная сетка с модулем М300. Шаг колонн может изменяться от 2,7 до 7,2 м (через 0,3 м.)

Высота этажа-2,8; 3,3 ; 3,6 и т.д.

Данная система даёт возможность применять конструктивные схемы 1) с поперечным располож. несущих ригелелей

2) с продольным..

3) смешанная в зависимости от назначения здания и его планировочной схемы.

Сборно-монолитный каркас является рамно-связевым.

Состоит такой каркас из из ж/б колонн и жёстко сопряжённых с ними плоских дисков междуэтажных перекрытий.

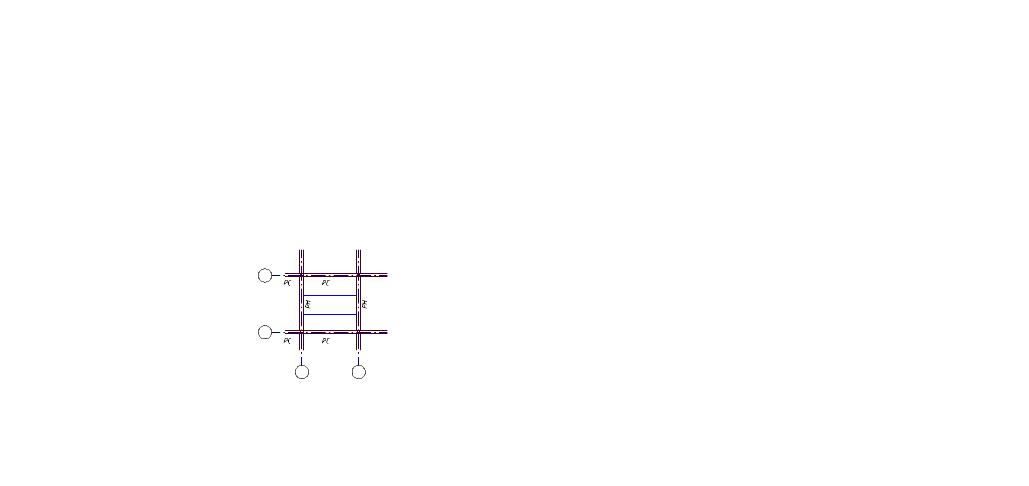

Ригели, выполненные по торцам плит, называются несущими,а вдоль – связевыми.

При бетонировании несущих ригелей монолитный бетон заполняет открытые полости плит на глубину 100..120 мм.

Несущий ригель:

Связевой ригель:

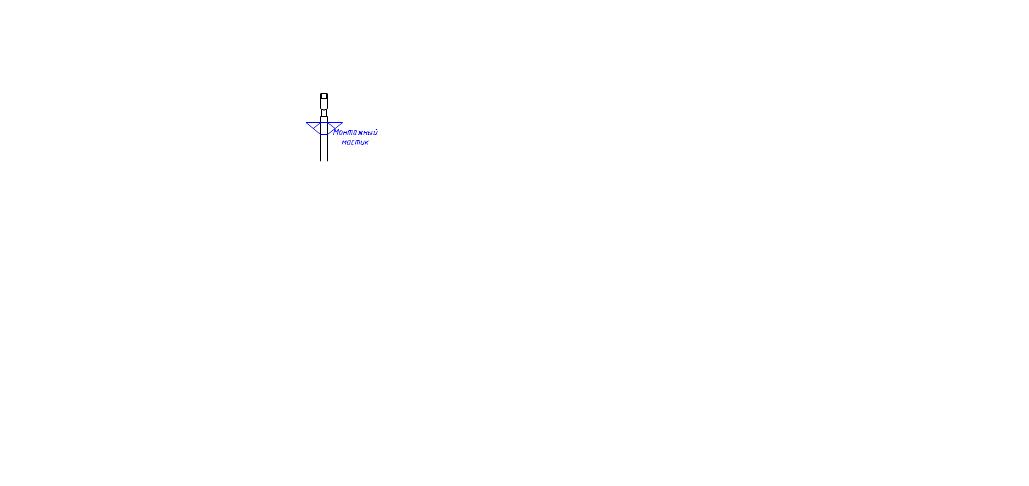

При возведении сб.-мон. каркаса на колоннах закрепляют монтажные мостики, на которых укладывают плиты перекрытия многопустотные толщиной 220 мм, затем укладывают рабочую арматуру ригелей и связывают с арматурой плит перекрытия.

Плиты перекрытия:

1. многопустотные

ПК26.15-8

П-плита

К-круглые пустоты

26 – длина

15 – ширина

8 – несущая способность

2. ребристые сантехнические

ПРС56.15-8

П – плита

РС – ребристая сантехническа

56 – длина

15 – ширина

8 – несущая способность

17и 18 .Большепролётные покрытия по условиям статической работы делят на: -плоскостные (балки, фермы, арки, рамы) -пространственные (оболочки, купола, складки) -перекрёстно-ребристые покрытия, -висячие,- пневматические. Применяют большепролётные покрытия в зданиях с помещениями больших размеров, где нет промежут опор (концертные, зрительные, спортивные залы, крытые рынки). Выполняют такие покрытия -из жёстких мат-в: бетон, дерево, сталь, пластмасса, их сочетания;

-из гибких и мягких мат-в: тросы, тонкие мет листы, ткани из синт плёнок. 17. Стропильные балки бывают : односкатными, двухскатными, и горизонтальными (плоская крыша). Устанавлив балки с шагом 6-12м. Балки можно опирать как на колонны, так и на стены. Фермы бывают: 1. По мат-лу : ж/б, сборные и монолитные , деревянные , металлические , металло-деревянные. Пролёт-18,24,30,36м и более. 2.По очертанию:-треугольные - с параллельн поясами -трапециидальные Балки,фермы - безраспорн плоскостн конструкции. 18.Арки и рамы -распорн плоскостн конструкции. Отлич от балок и ферм тем, что в своей плоскости обладают достаточной жёсткостью, не требуя в этой плоскости дополнительных мер по созданию устойчивости. Рамы применяют в общественных зданиях универсального хар-ра при пов нагрузках и больших пролётах. Особенностью стат работы рам явл жёсткое соединение ригеля со стойкой. Это позволяет уменьшить сечение ригеля. Ригели могут иметь горизонтальные или ломанные очертания; вертик или наклонные стойки. Рамы бесшарнирные. Такие конструкции особенно чувствительны к неравномерным осадкам оснований, поэтому их применяют только в тех случаях, когда нет опасности неравномерных осадок. Наименее чувствит к неравномерным осадкам- трёхшарнирные конструкции. Если в раме возникает распор, то он воспринимается непосредственно фундаментом или затяжкой, кот располагают под полом пом-я. Распорн конструкция, соед затяжкой превращ в безраспорную. Рамы м.б.1 пролётные и многопролётные. Последние м.б. сплошного и решётчатого сечения. Для больших пролётов решётчатое сечение более экономичное,т.к. имеет небольшой собственный вес и способность одинаково воспринимать сжимающие и растягивающие усилия. Арки целесообразно применять при пролётах более 40м. Бесшарнирный и шарнирный. Средний шарнир затрудняет установку покрытия. Арка работает в основном на сжатие и передаёт на опоры не только вертик нагрузки, но и гориз давление(распор). Цилиндрическое сводчатое покрытие, опёртое по всей длине своего основания можно рассматривать, как плоскостную распорную конструкцию, состоящую из ряда примыкающих арок. Распорные конструкции требуют выполнения особого вида фундамента, развитого во внешнюю сторону тем больше, чем больше у него распор, который увеличивается с увеличением кол-ва шарниров. Распорную конструкцию можно превратить в безраспорную, т.е. соединить затяжку и опирать на стены или колонны. В практике применяют в основном арки из сборного ж/б, монолитные арки трудоёмки, поэтому редко. Сборные элементы арок собирают из отдельных блоков со сваркой закладных деталей. 19) Пространственные покрытия в общественных зданиях (оболочки цилиндрические, двоякой кривизны и др.)

Пространственные покрытия — это системы, состоящие из тонкостенных оболочек (тонких плит) и контурных конструкций (бортовых элементов, опорных колец, диафрагм в виде балок, арок и т. п.). Все эти элементы связаны между собой и работают как единое целое. Это снижает расход материала и массу покрытия, делает его более экономичным и позволяет перекрывать большие площади без промежуточных опор. Кроме того, пространственные покрытия отличаются особой архитектурной выразительностью.

В 70-х годах при строительстве покрытий зданий с шагом колонн 12 м и пролетами 18 и 24 м широко использовали сборные предварительно напряженные цилиндрические оболочки. Покрытия с применением цилиндрических оболочек образуются из тонких плит, изогнутых по цилиндрической поверхности, торцовых диафрагм и продольных бортовых элементов. Покрытие в целом поддерживается по углам колоннами.

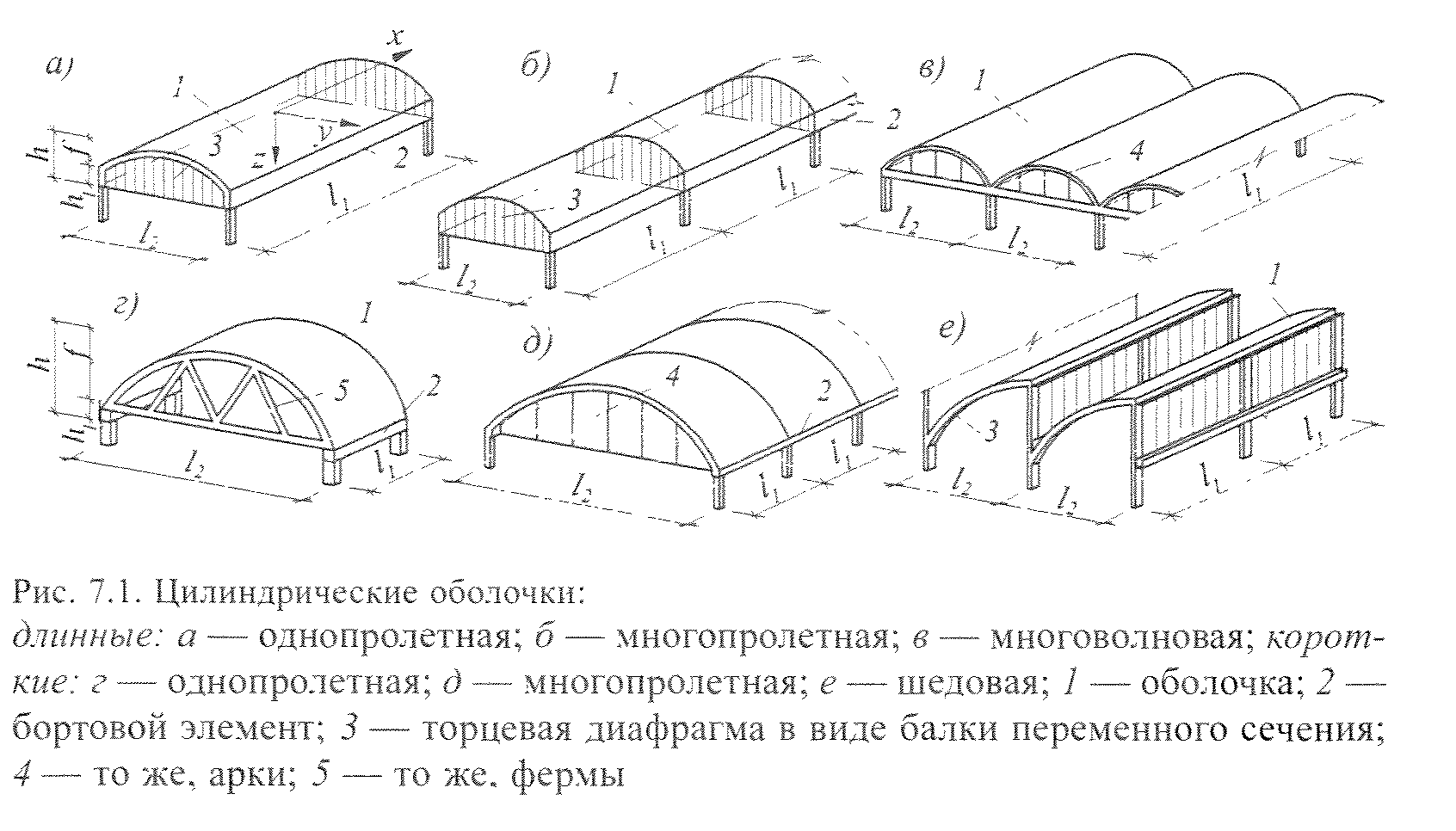

По числу пролетов оболочки бывают однопролетными, когда они опираются на две диафрагмы (рис. 1, а), и многопролетными (рис. 1,6), когда оболочки поддерживаются более чем двумя диафрагмами.

По числу волн оболочки делятся на одноволновые и многоволновые (рис. 1,в). Очертание плиты оболочки в поперечном сечении может быть круговым, эллиптическим, параболическим и т. п. В практике чаще всего встречается круговое очертание благодаря простоте его изготовления.

В зависимости от отношения размеров l1 и l2 оболочки бывают длинными и короткими. Оболочки, у которых длина пролета l1 не менее длины волны l2, называют длинными.

Длинная цилиндрическая оболочка под воздействием нагрузки от собственной массы и снега работает подобно балке. Цилиндрические оболочки могут быть сборные и монолитные. Толщину плиты монолитных оболочек принимают не менее 50...60 мм; толщину плиты сборных оболочек - не менее 30 мм. Монолитные оболочки обычно делают гладкими, а при наличии подвесных сосредоточенных грузов снабжают ребрами. Сборные оболочки, как правило, устраивают с продольными и поперечными ребрами для усиления сборных элементов на период изготовления, перевозки и монтажа. В качестве диафрагм применяют балки, фермы, арки с затяжками.

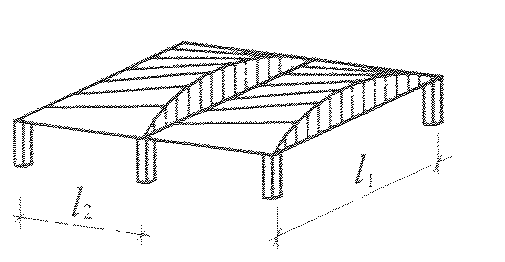

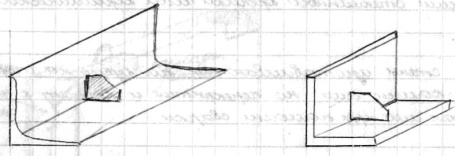

Из цилиндрических оболочек, располагая их наклонно, создают так называемые шедовые покрытия, которые могут иметь зубчатый или пилообразный поперечный профиль . Их пролёт принимают до 48 м при шаге или длине волны 12 м. Разновидность шедовых покрытий – коноиды. Оболочки коноида обычно имеют пролёты до 12 м с длиной волны до 90 м, при этом скорлупу выполняют толщиной до 100 мм.

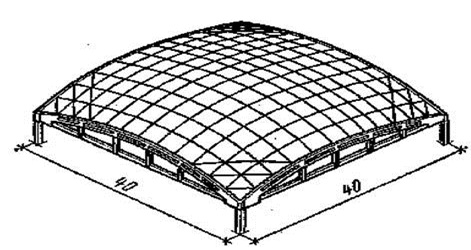

Большой интерес представляют сборные железобетонные оболочки двоякой кривизны, которые по расходу материалов выгоднее, чем оболочные одинарной кривизны. Распространенным типом покрытия подобного рода является пологая двояковыпуклая оболочка (рис. 3). Контурными диафрагмами оболочки служат железобетонные арки. Свод оболочки опирается на четыре колонны, расположенные по углам, благодаря чему, площадь 1600 м2, не имеет промежуточных опор.

Рис.3 «Оболочка двоякой кривизны»

К оболочкам двоякой кривизны относятся также оболочки типа гиперболических параболоидов (гипары). Это очень эффективные конструкции для покрытий больших пролетов: они дают возможность создать довольно тонкую оболочку и получить экономию в материале по сравнению с другими оболочками того же пролета. Форма гипаров в плане может быть квадратной, прямоугольной, овальной и т. д.
