Таким образом, при отсутствии на генераторе арв установившееся значение периодической составляющей iкз меньше его начального значения.

Апериодическая составляющая i_a,t затухает по экспоненте с постоянной времени:

; т.е. учитывается сопротивление обмотки статора.

Длительность переходного процесса КЗ для современных генераторов обычно составляет не более 3-5 с. Как и в случае питания цепи КЗ от шин неизменного напряжения, максимальное значение полного тока I _y имеет место обычно через 0,01с после начала процесса.При определении ударного тока, условно считают, что к этому времени I_п не претерпевает существенных изменений и равен, как и в начальный момент КЗ I _{п, m .} Тогда:

II. Генератор при включенном АРВ.

В этом случае снижение напряжения при КЗ компенсируется увеличением тока возбуждения i_f. Причем при снижении напряжения ниже (0.85 ÷ 0.9)U_н срабатывает форсировка возбуждения, обеспечивающая нарастание возбуждения генератора до предельного значения.

Таким образом, АРВ изменяет магнитный поток возбуждения Ф_f , ЭДС генератора, а следовательно, и ток КЗ.(Рис.10)

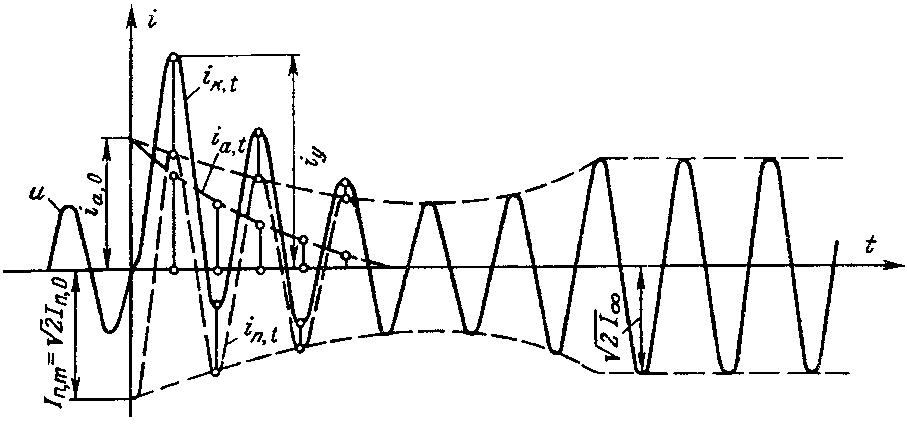

Рис.10. Кривые изменения I_кз при наличии АРВ

Все АРВ действуют с небольшим запаздыванием. Кроме того, значительная индуктивность обмотки возбуждения генератора, приводит к задержке увеличения тока ротора. В результате чего, действие АРВ начинает проявляться только спустя некоторое время после возникновения КЗ. Из сказанного можно сделать вывод, что АРВ не влияет на I_кз в первые периоды КЗ. Начальное значение полного I_кз и его составляющие, а также i_y остаются такими же, как и при отсутствии АРВ.

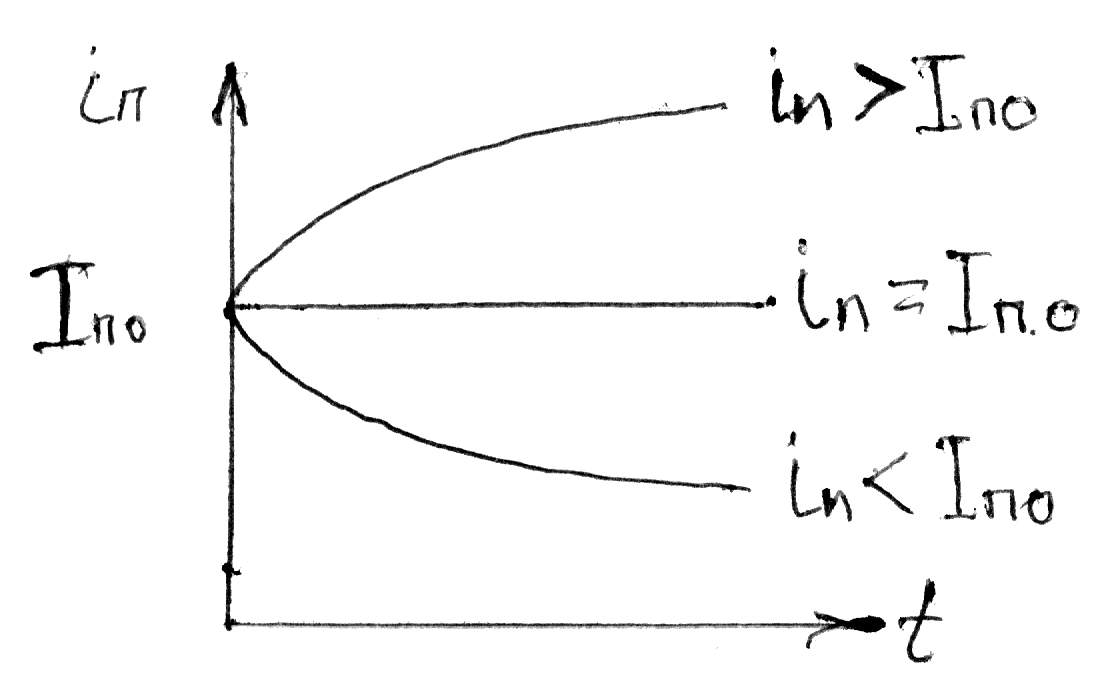

То есть до вступления в действие АРВ, ток КЗ уменьшается так же, как и при отсутствии АРВ, а затем начинает возрастать и достигает установившегося значения, соответствующего возросшему напряжению генератора за счет действия АРВ. Затухание свободных токов статора и обмотки возбуждения, возникших при внезапном КЗ, в некоторой степени компенсируется увеличением тока КЗ за счет действия АРВ.В зависимости от соотношения между значениями этих токов и от характера их изменения, кривая полного тока КЗ приобретает разный вид. При этом апериодическая составляющая тока КЗ i_at остается практически такой же, как при отсутствии АРВ, а периодическая составляющая i_пt в зависимости от соотношения между начальным и установившимися токами КЗ при предельном токе возбуждения может затухать, увеличиваться или оставаться неизменной .Когда под действием АРВ, напряжение генератора достигает предельного значения, (может принимать также номинальное значение), то I_кз в дальнейшем остается неизменным. Изменение действующих значений периодической сос-тавляющей тока статора и апериодических составляющих токов в обмотке возбуждения и в демпферной обмотке ротора при КЗ на зажимах генератора изображено на рис.12.

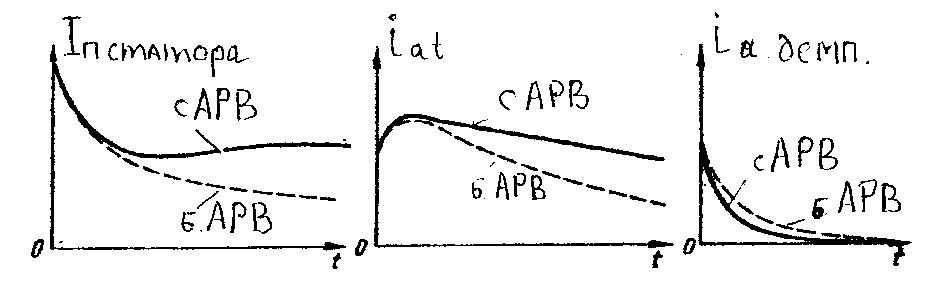

Рис.12 Влияние АРВ на изменение действующих значений токов в обмотках генератора при КЗ на его зажимах.

Из графиков видно, что в начале переходного процесса действие АРВ сказывается незначительно, а с течением времени оно проявляется все в большей мере.При достижении предела (потолка) АРВ, рассматриваемые токи в обоих обмотках генератора принимают свои конечные установившиеся значения.

10). КЗ в удаленных точках СЭС. При КЗ в элементах СЭС, токи в обмотках генератора будут меньше, чем в случае КЗ на зажимах генератора, т.к. результирующее сопротивление короткозамкнутой цепи увеличивается. Следовательно, снижается влияние КЗ в СЭС на работу генератора, а также пределы изменения I_кз в течение переходного процесса, которые зависят от удаленности точки КЗ относительно источника, и будут тем меньше, чем дальше находится точка КЗ.При КЗ в удаленных точках СЭС периодическая составляющая тока во время переходного процесса в генераторе практически не изменяется

Удаленной точкой КЗ называют такую точку СЭС, при КЗ в которой ток генераторов электростанции изменяется настолько незначительно, что изменением ЭДС генератора можно пренебречь и считать напряжение на его зажимах неизменным и равным номинальному.

В данном случае характер изменения тока в цепи будет такими же, как и при питании от шин неизменного напряжения (т.е. от источника бесконечной мощности).

11). Внезапное трехфазное КЗ двигателя. Синхронный двигатель при малой продолжительности процесса КЗ заметно не снижает числа оборотов. Конечно, при выпадении синхронного двигателя из синхронизма (т.е. при переходе его в асинхронный режим) протекание процесса КЗ сопровождается появлением дополнительных токов, обусловленных разностью частот вращения участвующих машин, но это в равной мере относятся и к генератору, если при КЗ нарушена его устойчивая работа. I.. Переходные процессы в синхронном двигателе и СК .Переходные процессы в синхронном двигателе и СК аналогичны переходным процессам в синхронном генераторе.Различие: в начальный момент времени переходного процесса двигатель имеет другое значение ЭДС - . 1) У перевозбужденного синхронного двигателя больше подведенного напряжения, при этом любое снижение напряжения приводит к повышению реактивного тока, генерируемого двигателем, т.е. синхронный двигатель является дополнительным источником питания. 2) У синхронного двигателя, работающего с недовозбуждением, ЭДС меньше подведенного напряжения и реактивный ток потребляется из сети. Из этого следует, что при значительных снижениях напряжения при КЗ -двигатель будет работать в роли генератора, а при малых снижениях, т.е. когда сохраняется неравенство < U₀, он по прежнему будет потреблять ток из сети (работа в режиме синхронного двигателя). 3) При U_подв.= реактивный ток будет отсутствовать в начальный момент времени переходного процесса, т.е. все будет зависеть от степени снижения напряжения.
