7. Содержание топографических карт. Условные знаки. 26

На топографических картах изобр боьшое количество контуров местности.

Совокупность обьектов местности изобр на карте наз ситуацией. Изобр на карте усл знаками:

-масштабные

-внемасштабные

-линейные

-пояснительные

Масштабные усл знаки служат для изображения обьектов занимающие определенную площадь и выражаются в масштабе на карте или профиле.

Внемасштабные служат для изображения объектов и выражаются в масштабе карты.

Линейные – для изобр линейных объектов.

Пояснительные – для дополнительной характеристики объектов.

8.Разграфка и номенклатура топографических карт.

Номенклатура – сист. Нумерации отдельных листов топографических карт и планов.

Разграфка – схема взаимного расположения отдельных листов.

Основными являются листы карты масштаба 1:1000000.Земной шар делится меридианами на 6 гр. Зоны, а параллелями на 4гр. В результате между меридианами образуются зоны, которые нумеруются с 1 по 60. Между смежными параллелями образуются пояса которые обозначаются буквами латинского алфавита. Номенклатура листа карты 1:1000000 образуется из номера пояса и зоны.

9.Понятие о картографических проекциях. Хар-ка проекции Гаусса-Крюгера. 329-331

Чтобы изобр физ пов земли на плоскости переходят на ее мат форму, в начале которую принимали элепспоид вращения, а затем мат поверхность изобр на плоскости. Т.к. изобразить поверхность элепсоида на плоскости без искажений невозможно, то строят условное изображение земной пов основанное на мат зависимости между координатами точек на элепсоиде и их изображают на плоскости. Такие способы условного изображения земн пов на плоскости наз картографической проекцией. Разработаны различные виды прекции:

-направление равновеликих прекций – в которой сохраняется подобие площадей, но искажены все другие элементы.

Равноугольные – в таких проекциях сохр бесконечное подобие углов. Если земн пов в начале спроектировать на боковую поверхность цилиндра, а затем развернуть, то получится прямая цилиндрическая проекция. Цилиндрическая проекция относится к проекции Гаусса-Крюгера.

Проекция Гауса-Крюгера.

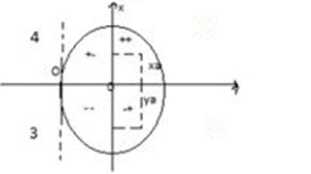

П Г-К равноугольная цилиндрическая проекция. В этой проекции земной шар делится мередианами на 3-х или 6-ти градусные зоны. Выбор ширины зоны зависит от масштаба составленной карты. Средний мередиан зоны наз осевым. Представим себе что элепсоид вписан в элептический цилиндр таким образом что ось цилиндра расположена в плоскости экватора и проходит через центр элепсоида.Цилиндр касается элепсоида по осевому мередиану данной зоны. Вся поверхность зоны проектируется на поверхности цилиндра нормалями так что изобр малого участка соответствует участку на элепсоиде. Такая проекция наз равноугольной. Вней не искажаются углы, но искажаются длины линий. По зокону искажений линий ^S/S=Yкв/2Rкв

^S – величина искажения линии

S-длинна линии на элепсоиде

Y-удаление линии от осевого меридиана

R-радиус кривизны элепсоидаю

3-х градусные зоны расположены так, что все осевые и гранитные меридианы 6-ти градусной зоны являются осевыми меридианами 3-х .
