5А. Измерение давлений в воздуховодах (приборы, поправки).
Атмосферное давление измеряют барографами, баротермогигрометрами и барометрами-анероидами. Величина истинного атм давления рассчит по ф-ле: Ра=Ра’+Кбар мм рт ст, где Ра’-показание шкалы барометра в момент измерения, Кбар-поправка в показание барометра. Кбар=Тп+Кшк+Кдоб мм рт ст, где Тп-температурная поправка, рассчит по специальной эмпирической формуле; Кшк-шкаловая поправка, приведена в специальной таблице; Кдоб-добавочная поправка, зависит от класса точности прибора, указывается в паспорте прибора.
При измерении избыточных давлений необходимо распологать следующим:
1) Прибором, фиксирующим величину давления. 2) Приёмником давления-устройство для восприят абс давления и передачи его на показывающий прибор. 3) Резиновыми шлангами. При измерении избыточных давлений прим приборы, наз микроманометры. Микроманометры могут применяться следующих типов: 1) Простейший U-образный микроманометр. Н=ρж×h×g, Па. Недостатки: 1) Низкая точность измерения +10Па. 2) Отсчёт высоты столба жидк Н по двум переменным уровням. 2) Микроманометр чашечный с вертикаль неподвижной трубкой. +Н= ρж×hтр×g, Па. 3) Микроманометр чашечный с наклон трубкой. α=const-с пост углом наклона трубки-ТНЖ(тягонапорножидкост).
L=h/sinα, +H= ρж×l×sinα×g, Па. 4) Чашеч микроманометры с перемен углом наклона трубки - типа ММН(микроман многопредельнонакл)

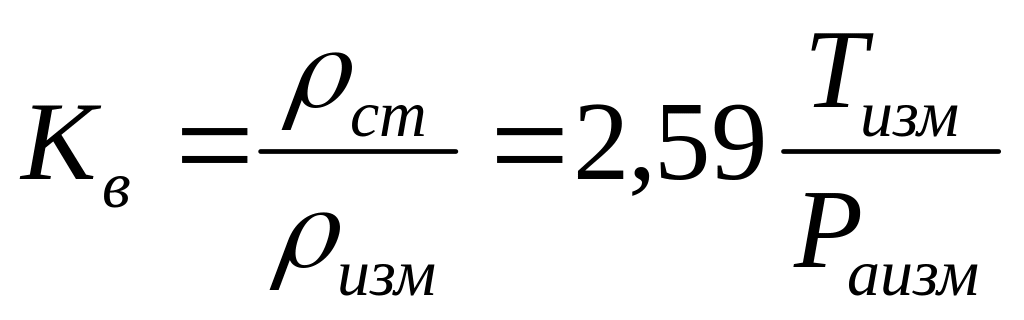

Кроме жидкостных существуют ещё мембранные микроманометры. Основ рабочие элементы ММН: 1) Чашка с крышкой, в которую заливается этиловый спирт различной плотности. 2) Стеклянная трубка с нанесённой шкалой. 3) Трёхходовой кран, смонтированный на крышке бачка. Чашка, трубка и кран создают систему сообщающихся сосудов. Вспомогатель элементы: 1) Скоба с отверстиями для изменения угла наклона трубки. 2) Устройство для установки прибора на ноль. 3) Уровни для установки горизонтального положения прибора. Поправки, учит при измерении давлений микроман-ми с наклонной трубкой: 1) Поправка для приведения воздуха к стандартному состоянию.
2
)

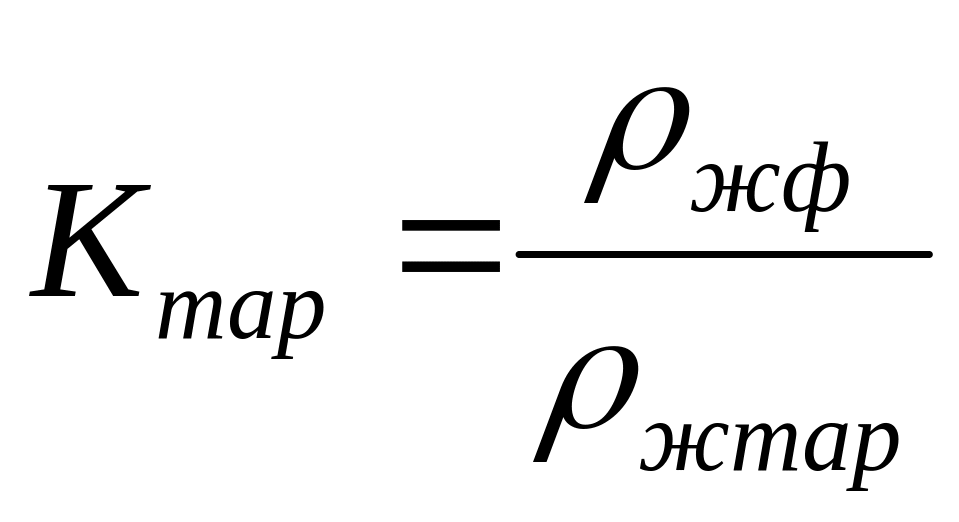

Поправка на тарировку. Тарирование
прибора - процесс разметки шкалы прибора.
Осуществл заводом-изготовителем при
строго определённой плотности спирта.
Плотность указана на приборе. Поправка
на тарировку учитывает плотность
жидкости, залитой в микроманометр в
момент измерения.
3) Коэффициент (фактор)
прибора. Учитывает угол наклона трубки в момент измерения. Кпр=ρжтар×sinα=0,2;0,3;0,4;0,6;0,8.

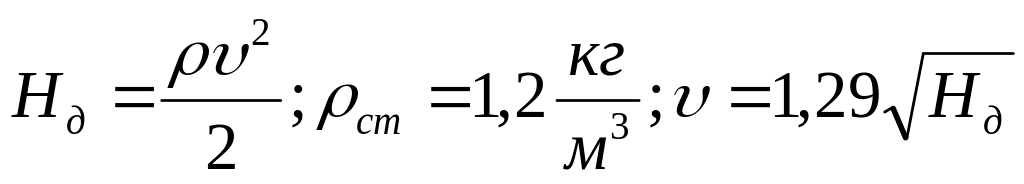

С учётом вышеназваных поправок избыточное давление, изм микроман, получ по ф-ле: +H=Кв×Кт×Кпр×l×g, Па. Для восприятия и передачи статич давления можно использовать 2 вида приёмников давления: 1) Штуцер статич давления. 2) Пневмометрич трубка, называемая статический зонд. Для восприятия и передачи полного давления исп пневмометрическую трубку-трубку Пито. Для восприятия динамического давления применяют комбинир пневмометрическую трубку.
