45. Законы пропорциональности.

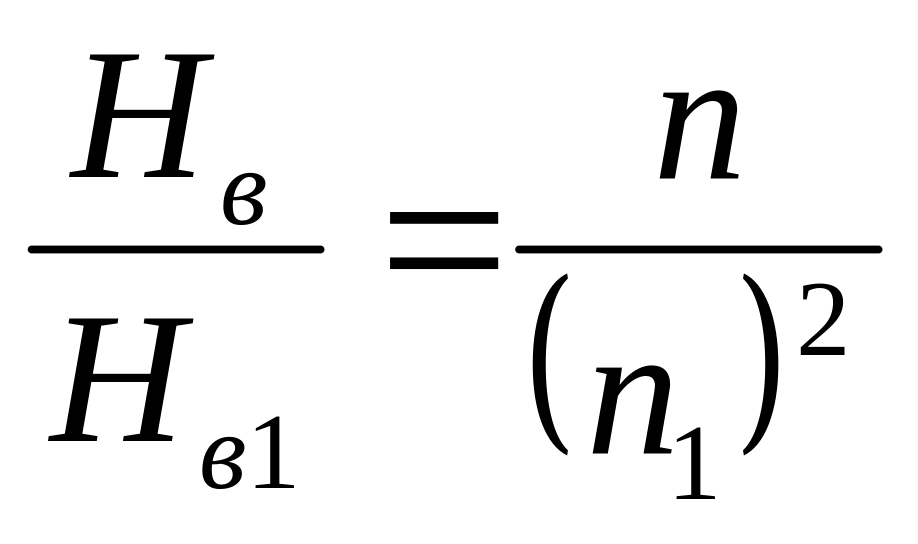

Если вентилятор работает в конкретной вент сети, то любое изменение частоты вращ рабоч колеса приведёт к изм-ю режима работы вентилятора. Режим работы характериз з-ми пропорциональности. При проектировании и эксплуатац вент учитывается 3 з-на пропорц: 1) Объём возд, перемещ вент в сети прямо пропорц частоте вращ-я раб колеса. Q/Q₁=n/n₁. 2) Давл-е, развив вент в сети, прямо пропорц квадрату частот вращ-я рабоч колеса.

3) Мощность, потреб вентилятором, прямо пропорц кубу частот вращ-я.

N_в/N_в1=n³/n₁³.

46. Понятие о характеристике вентилятора. Виды характеристик.

Аэродинамической характеристикой вентилятора наз совокуп зависимостей м/ду осн парам-ми и объёмом перемещаемого вентилятором воздуха. Аэродинам характеристику необх иметь для подбора вентилятора в вент сети, для расчёта и проектирования новых вентиляторов, используя аэродинам харак-ки можно установить возможные неисправности в работе вентилятора и причины их возникновения. Аэродинам харак-ки подраздел по форме и содержанию. По форме характеристики дел на табличные и графические, по содержанию они бывают 4 видов: 1) Индивидуальная харак-ка, которая строится отдельно для каждого № вентилятора данной серии при условии n_в=const. 2) Универсальная хар-ка строится также отдельно для всех номеров вентиляторов данной серии, но в диапазоне различных частот вращ-я. 3) Обезличеная размерная хар-ка. 4) Обезличеная безразмерная хар-ка. Последние хар-ки строятся вцелом для всей серии вентиляторов.

47. Уравнение главной харак-ки вентилятора. Виды главных харак-к.

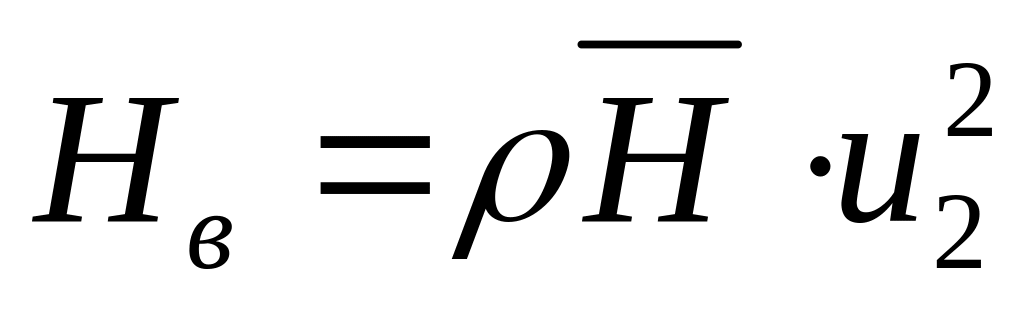

Харак-ка вентилятора м.б. представлена одной зависимостью или главной харак-кой вентилятора. (Н_в=f(Q_в)). Т.к. действительное давление, развив вент можно рассчит по: , то если предполож, что коэф давл-я зависит только от формы сост-я пов-ти и числа лопаток, тогда глав зависимость вентилятора (Н_в=f(Q_в)) д.б. представлена прямой линией. Эта линия будет параллельна оси абцисс, потому что ни плотность воздуха, ни окруж ск-ть от объёма перемещ возд не зависят.

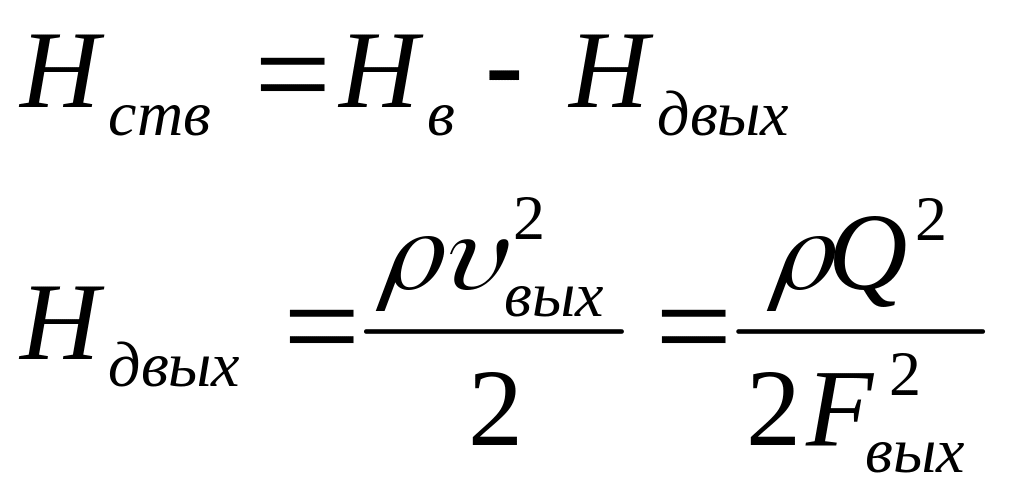

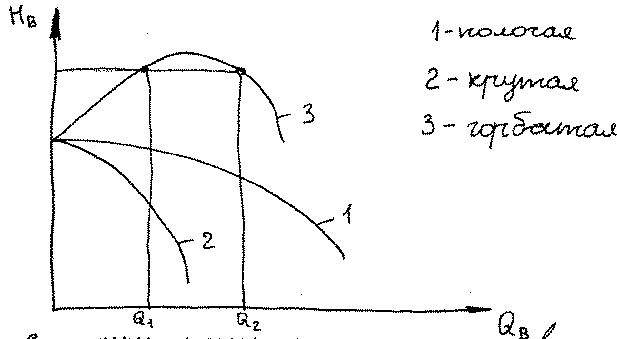

В действительности же при изменении объёма перемещ возд, т.е. Q_в измен ск-ть закручивания на выходе с колеса c_2u и изменяется вел-на гидравл потерь внутри вентилятора. Эти парам-ры c_2u и ∆Н определяют вел-ну гидравл КПД вентилятора η_Г. Отсюда: η_Г≠const. Следовательно главная харак-ка вентилятора всегда нелинейна. В зависимости от типа вентилятора возможны 3 варианта гл харак-ки: 1) Пологая. 2) Крутая. 3) Горбатая. С точки зрения эксплуатац вентилятора наихудшей считается горбатая харак-ка. У вент, им горбатую харак-ку одному и тому же давл-ю соотв 2 различ зн-я расхода воздуха. В процессе работы такого вентилятора происходит явл-е, наз помпаж, когда расходы возд Q₂ и Q₁ могут в сети устанавливаться самопроизвольно и попеременно. Явление помпажа в вент сети приводит к неустой, нестабиль работе, а у воздуходув машин с высоким давл-ем (компрессоры) помпаж может приветси к разрушению и даже взрыву. Наиб приемл и дающ лучшие аэродинамич показатели явл крутая главная харак-ка. Если нужно получить развёрнутую картину аэродинам и энергетич работы вент необх на харак-ку кроме главной зависимости нанести также такие зависимости как: N_в=f₁(Q_в), η_в=f₂(Q_в), Н_ств=f₃(Q_в), η_ств=f₄(Q_в). Т.о. указаные 5 зависимостей составл полную аэродинам харак-ку вент, при этом статич давл-е вент предст собой величину, равную:

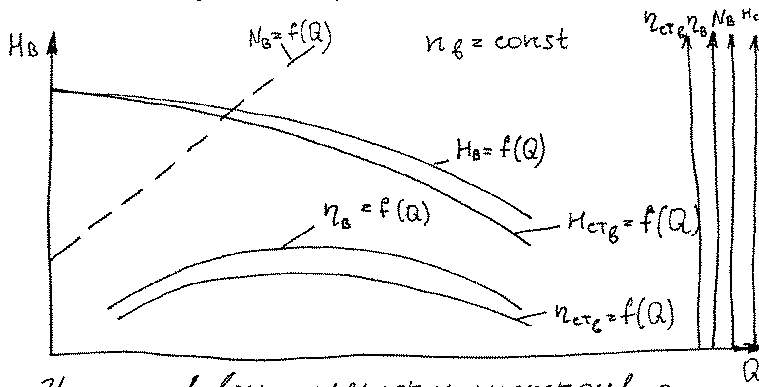

48. Испытание вентилятора в трубе на всасывание. Построение индивидуальной и универсальной харак-к. При современном состоянии промыш аэродинамики получить точную харак-ку вент расчёт путём очень затруднительно, поэтому харак-ки строятся на основе данных испытаний, в частности индивид аэродин харак-ку получают только в лаб условиях, исп-я спец стенды. Испытать центробеж вентилятор возможно на 4 видах стендов: 1) Для испытания вент в трубе на всас. 2) Для испытания вент в камере на всас. 3) Для испытания вент в трубе нагнет. 4) Для испытания вент в камере на нагнет. При этом в различ странах прим строго опр варианты испытаний: В Германии 1), во Франции 3), в России 1),2). Проведя необх аэродинамич и энергетич измерения в ходе испытания строят все 5 вышеуказаных зависимостей на одном графике, при этом для каждой зависимости выбирают свой масштаб.

В правом верхнем углу д.б. записано n_в=2880мин^-1 или любое другое фиксированое значение. На основе полученой индивид харак-ки строятся далее универс харак-ка вент, а также обезличеная (размерн и безразмерная) харак-ки. Универсальную харак-ку строят след образом: 1) Выбирают зн-е полного КПД вентилятора η₁=0,3;0,4; η_max. 2) На индивид харак-ке получают парные зн-я расхода возд и давл-я, соотв данн КПД. Q_в и Н_в. 3) Задаются новой частотой вращения раб колеса вентилятора. n₁=1000мин^-1

n₂=2000мин^-1 n₃=3000мин^-1 .

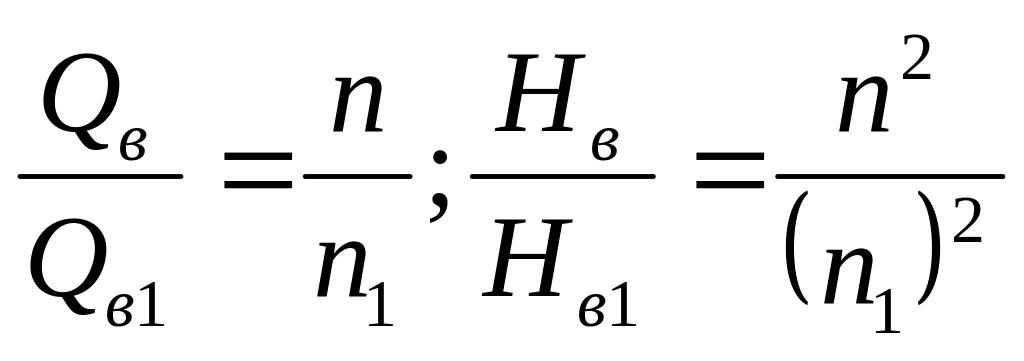

4) Используя з-ны пропорц в работе вент получают ряд значений расходов возд и давлений вент, соотв новым частотам вращения.

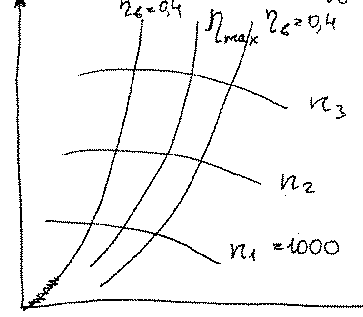

Полученая универсальная харак-ка:

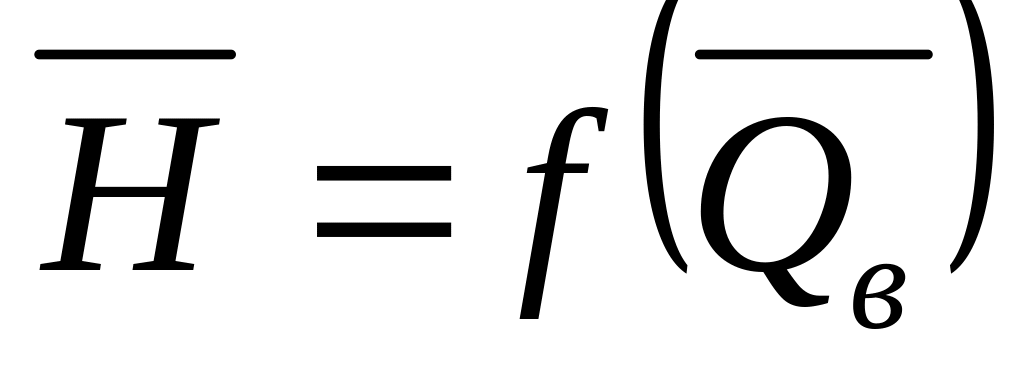

Универсальная харак-ка наиб часто исп для подбора вентилятора в вент сети. Обезличеные размерные харак-ки строятся также на основе индивид хар-ки в координатах

О безличеная безразмерная харак-ка строится в координатах

Значения коэф-тов давления и расхода воздуха можно получить используя ф-лы, приведёные при рассмотрении вопроса о з-нах подобия вентиляторов. Обезлич харак-ки используются лишь при проектировании и расчёте новых вентиляторов.
