33. Расчёт потерь давл-я в циклоне. Влияние входной скорости на работу циклона.
Сопр-е циклона принято относить к скорости воздуха во входном потоке:
ξ
ц-коэф
сопр-я циклона;
- фактич ск-ть на входе в циклон, м/с.
Коэф сопр-я циклона зависит от пограничной
геометрии циклона, т.е. от его формы, а
у циклонов типа УЦ данн коэф зависит от
р-ров циклона. Является величиной
переменной. В расчётах: ξц
=5(4БЦШ); ξц
=4(ЦОЛ); ξц
=(20÷22)Дн(УЦ).
Эффективность работы любого циклона в
значит степени зависит от ск-ти на входе
в циклон. Каж тип циклона им наибольший
коэф пылеочистки лишь при строго опр
зн-ях входной ск-ти. Данная ск-ть наз
оптимальная входная ск-ть. В зависимости
от конструктив особенностей циклоны
имеют след зн-е оптим вх ск-ти:
Если
фактически входная ск-ть больше или
меньше зн-я
, то
к оэффициент пылеотделения, а значит и эффективность работы снижается. Подбор циклона к сети поэтому осуществляется в соответствии с
Е
сли
циклоны собрали в батарею, то потери
давл-я в батарее:
П
о
аналогии с потерями давл-я в оборудовании
сопротивл-е циклона также можно
относить к объёму очищ воздуха:
m – размерный коэффициент сопр-я циклона; Q – объём возд, очищ в циклоне.
34. Фильтрующие пылеотделители.
Действуют на принципе удерживания частиц пыли плоской или простран решёткой фильтрующей ткани. Ткань должна отвечать сл требованиям: иметь минимальные р-ры ячеек при максимально живом сечении; данному требованию наилучшим образом отвечают высококач шерстяные ткани, имеющие ворсистую пов-ть: фильтрац сукно, байка. В соврем фильтр п/о применяют спец фильтровальную ткань: иглопробивное волокно ИФПЗ-1. К фильтрующим п/о относят всас матерчатые фильтры, фильтры из пористых волокнистых материалов и перегородок. В ЗПП прим всас матерчатые фильтры.

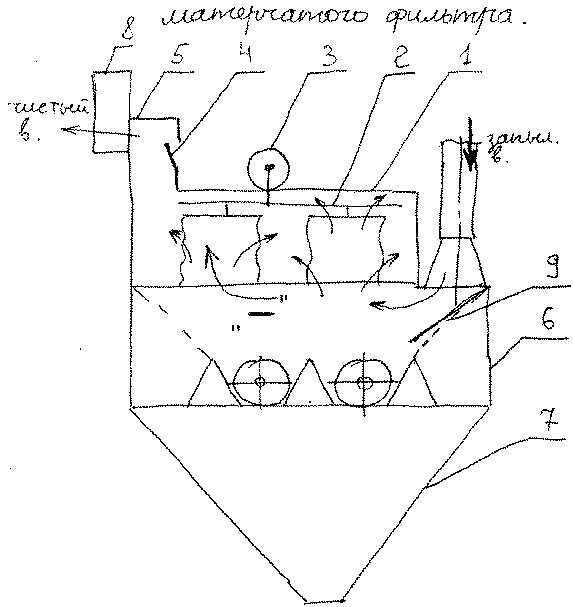

1-металлический разборный шкаф; 2-встрях мех-м кулачкового дей-я; 3-подвижная рама с фильтровальными рукавами; 4-клапан, отключающий фильтры от аспирац сети; 5-конусный пылесборник со шнеками; 6-пылевой бункер; 7- шлюзовый затвор; 8-клапан обратной продувки воздуха; 9-сборный коллектор для чистого возд. Всас фильтр работает, осуществляя последовательно 2 этапа: 1) Очистка возд от пыли. Запыленый возд по воздухопроводу поступает в пылесбор конус и ч/з открытые снизу фильтр рукава, движ снизу вверх, проходит ч/з поры ткани, направляясь в клапанную коробку, а далее в сборный коллектор и вентилятором выбрас в атмосферу. 2) Регенерация фильтр ткани. Клапан 4 переводится в положение “закрыто”, клапан 8 “открыто”. Под дей разряжения в шкафу фильт атм воздух ч/з откр плоский клапан 8 поступает в фильтр и пронизывает фильтровальную ткань, очищая её от пыли. Для улучш-я процесса регенерации ткани одновр с обрат продувкой включ встрях кулачковый мех-м. Подвижная рама с фильтровальными рукавами резко поднимается и опускается. Пыль перемещ в пылесбор корпусе с шнеками и поступает в пылевой бункер. Регенерация фильтр ткани осущ посекционно, продолжит встряхивания 30-60с, интервал 3-4мин. В ЗПП в наст время прим всас матерчат фильтры Г4-1БФМ, выпускаемые взамен ФВ. Г4-1БФМ-30;45;60;90. Фильтры им от 2 до 6 секций. Число рукавов в 1-ой секции сост 18 штук. 30;45;60;90 - общая площадь фильтр пов-ти. Осн достоинством всас матерч фильтров явл эфф отделения мелкодисп муч пыли. Коэф пылеот этих фильтров может достигать ηп/о = 0,99÷0,995. Наряду с этим след отметить сущест недостатки в работе данн пылеотдел: 1) Сложность эксплуатации, связаная с нестабильной работой встрях кулачкового мех-ма. 2) Очень громоздки, заним большие производ площади, т.к. им низкую допустимую нагрузку на фильтрующую ткань: qдоп=(120÷150)м3/м2ч. К особенному недостатку относится неуд работа кулачк встрях мех-ма. 3) Достат большие аэродинамич сопр-я. В связи с назваными недостатками всас матерч фильтры в наст время практич полн вытеснены фильтрами-циклонами. Осн особен фильтров-циклонов явл наличие устр-ва для импульс продувки рукавов сжатым воздухом и изгот-е рукавов из иглопробивного полотна марки ИФПЗ-1, позвол воспринимать очень высокие удель нагрузки.
