21. Сопр-е оборудования. Эксперим опр-е коэф-та сопр-я машины.

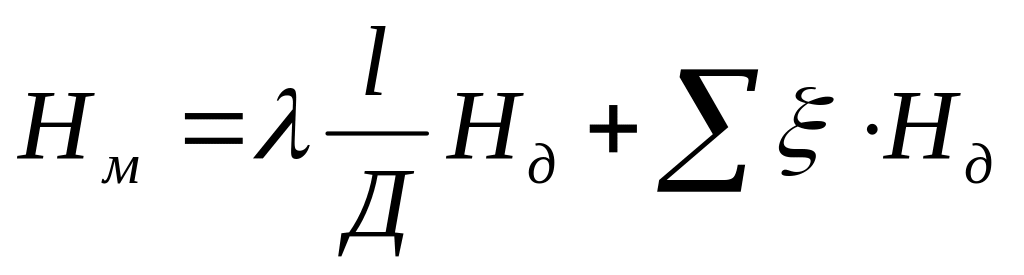

Любая технологическая машина имеет обычно очень слож воздушные каналы и состоит из различных фасонных деталей. Поэтому сопр-е любой машины м.б. рассчитано:
Однако
опр-ть коэфициент λ и рассчитать сумму
ξ для машины практич не представляется
возможным. Кроме того динамич давл в
связи с изм-ем поперечных сечений воздуш
каналов постоянно будет меняться,
поэтому сопр-е машины принято относить
к квадрату расхода воздуха и рассчит
по ф-ле:

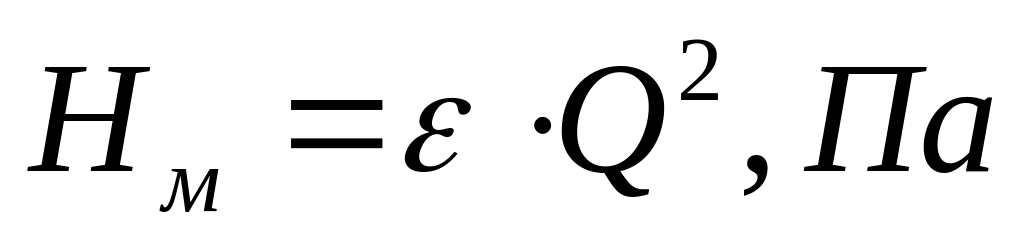

, где ε-коэф сопр-я технологической
машины, Q-объём
воздуха, отсасываемого на аспирацию
данной машины.
Коэф сопр-я маш,

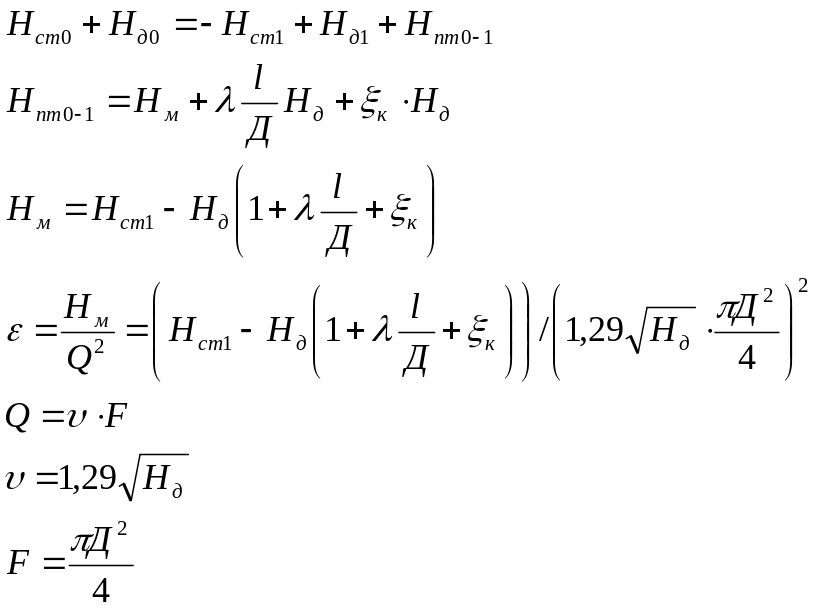

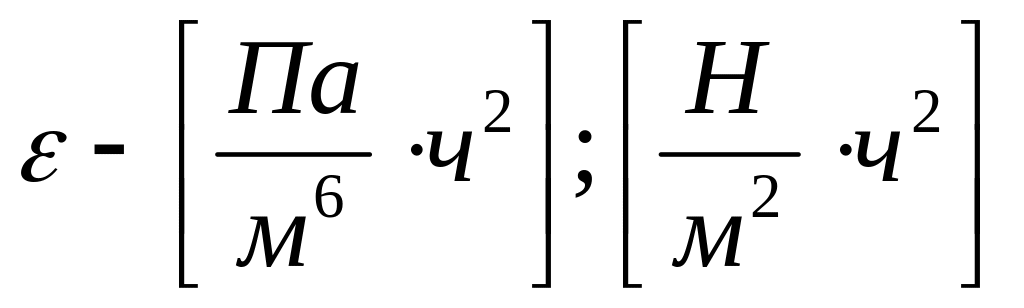

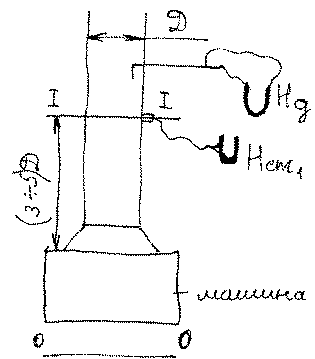

в отличии от ξ имеет размерность, и он не будет постоянен. Его величина резко уменьшается при увеличении габаритов машины. Величину коэф-та сопр-я машины всегда находят опытным путём и приводят в справоч данных. Суть эксперимента для опр-я ε в следующем:
22. Измерение ср ск-ти и расхода воздуха в воздуховоде с пом мест сопр-ний.
М
естными
сопр-ми наз фасонные детали(отводы,
тройники, диафрагмы, переходы и т.д.),
изменяющие ск-ть, форму и направление
потока. При движении потока в прямых
трубах часть энергии затрачивается на
преодоление сопр-ний по длине. Если же
поток при этом меняет ещё и ск-ть форму
и направление, то возникают дополнит
потери давление в местном сопр-нии,
состоящие из потерь на удар и добавочное
вихреобразование. Для расчёта дополнит
потерь в любом местном сопр-нии

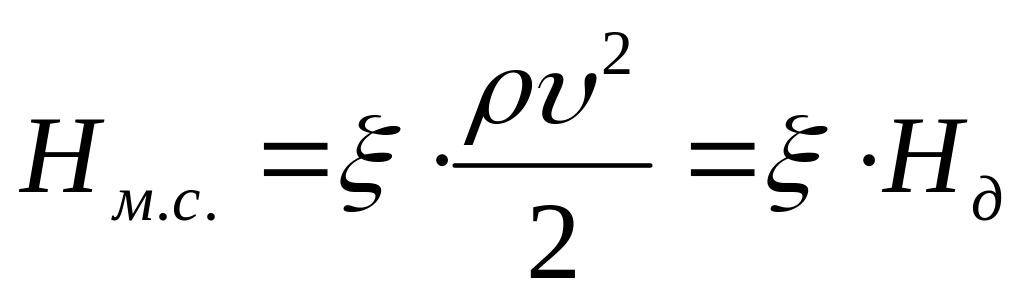

используется ф-ла Вейсбаха:
, где ξ-коэф мест сопр-я, определяемый
экспериментальным путём и при турбулент
режиме являющийся постоянной величиной
для данного местного сопр-я. Зная
коэффициент и потери давл-я в местном
сопр-нии, можно найти ср ск-ть:
а также расход:
Чтобы воспользоваться этими ф-лами, необходимо знать значения ξ и Нм.с.. Использование справочных данных по ξ может привести к значит погрешностям в опр-нии и Q в связи с тем, что, во-первых, вполне возможны отклонения в размерах при изготовлении местных сопр-ний и, во-вторых, могут быть недостаточно точно соблюдены правила их установки в действующие вент и др системы. Поэтому фасонные детали, используемые для измерения
и Q, должны быть индивидуально протарированы, т.е. опытным путём определены зависимости и Q от величины измеряемого давл-я. При этом коэф-ты ξ, как правило, отдельно не определяются. Что же касается величины измеряемого давл-я, то она определяется для любой фасонной детали из ур-я Бернулли.
23. Измерение ср ск-ти и расхода воздуха методом вход коллектора.
Д ля расчёта дополнит потерь в любом местном сопр-нии используется ф-ла Вейсбаха: , где ξ-коэф мест сопр-я, определяемый экспериментальным путём и при турбулент режиме являющийся постоянной величиной для данного местного сопр-я. Зная коэффициент и потери давл-я в местном сопр-нии, можно найти ср ск-ть:
а также расход:
Чтобы воспользоваться этими ф-лами, необходимо знать значения ξ и Нм.с.. Использование справочных данных по ξ может привести к значит погрешностям в опр-нии и Q в связи с тем, что, во-первых, вполне возможны отклонения в размерах при изготовлении входного коллектора и, во-вторых, могут быть недостаточно точно соблюдены правила его установки в действующие вент и др системы. Поэтому входной коллектор, используемый для измерения

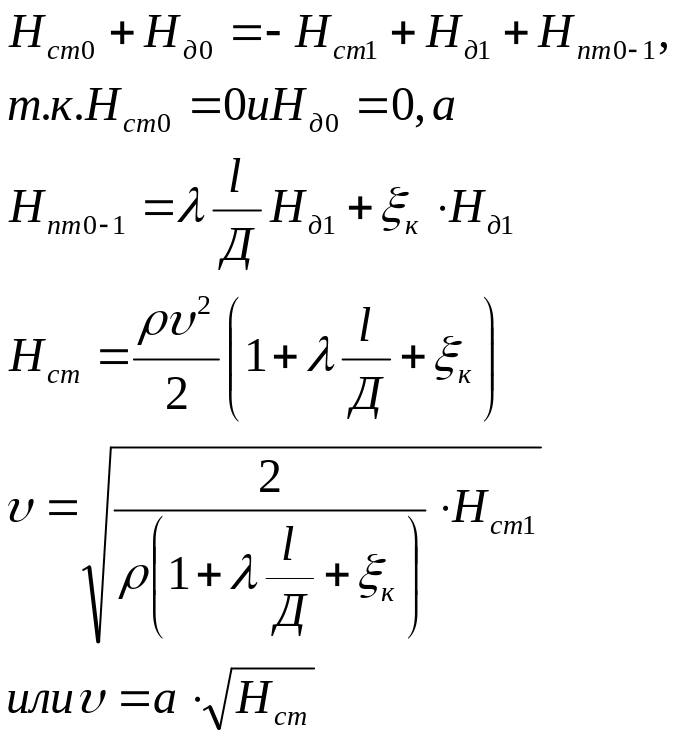

и Q, должен быть индивидуально протарирован, т.е. опытным путём определены зависимости и Q от величины измеряемого давл-я. При этом коэф-т ξ, как правило, отдельно не определяется. Что же касается величины измеряемого давл-я, то она определяется из ур-я Бернулли:
Т.о., величиной измеряемого давл-я для входного коллектора будет являться величина статического давл-я в сечении 1-1.

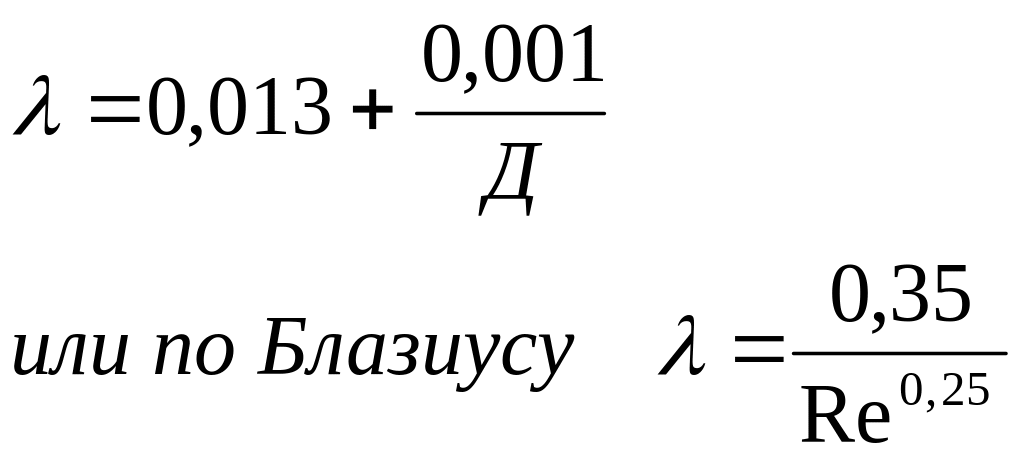

Величину λ для расчёта коэффициента а можно принять в среднем = 0,015 или вычислить по упрощённой ф-ле:

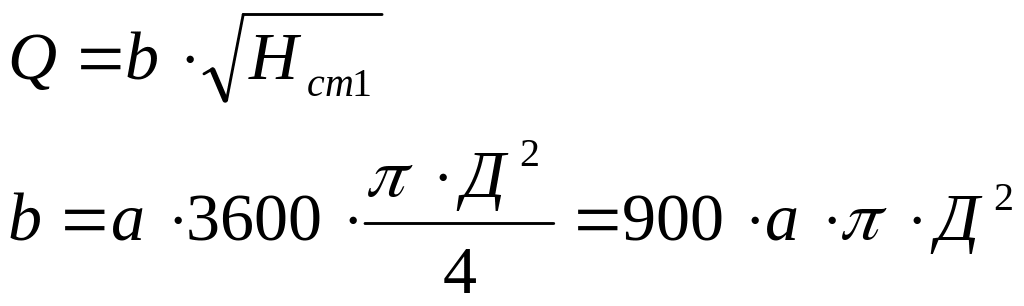

Зависимость м/ду Q и измеряемым давлением м.б. представлена в виде:
