Вопрос №1.
1.Металлы и сплавы, применяемые в ювелирной промышленности. Пробы ювелирных сплавов. Системы проб.
2.Основные физические свойства ювелирных материалов, определяющие возможность создания изделий путем реализации различных технологий.
3.Кристаллизация металлов: самопроизвольная (гомогенная) кристаллизация.
Механизм процесса кристаллизации:
Процесс кристаллизации состоит из двух элементарных процессов. Первый процесс заключается в зарождении мельчайших частиц кристаллов, которые называются зародышами или центрами кристаллизации. Второй процесс состоит в росте кристаллов из этих центров.
Модель кристаллизации металла в первые 7 секунд охлаждения представлена схемой процесса кристаллизации (рис.3.3) и кинетической кривой кристаллизации (рис.3.4). По мере развития кристаллизации в нем участвуют все большее и большее число кристаллов. Поэтому процесс вначале ускоряется, пока в какой-то момент взаимное столкновение растущих кристаллов начинает заметно препятствовать их росту. Рост кристаллов замедляется еще и потому, что количество жидкости, в которой образуются новые кристаллы, становится все меньше. В процессе кристаллизации, пока кристалл окружен жидкостью, он часто имеет правильную форму, но при столкновении и срастании кристаллов их правильная форма нарушается. Внешняя форма кристалла оказывается зависимой от условий соприкосновения растущих кристаллов. Вот почему кристаллы металла - зерна (кристаллиты) не имеют правильной формы.
Скорость всего процесса кристаллизации количественно определяется двумя величинами: скоростью зарождения центров кристаллизации и скоростью роста кристаллов (рис.3.5).
Величины оптимального переохлаждения до достижения максимальной скорости кристаллизации (СК) и до образования максимального числа центров кристаллизации (ЧЦ) не совпадают.
Размер образовавшихся кристаллов зависит от соотношения СК и ЧЦ. При большом значении СК и малом значении ЧЦ образуется мало крупных кристаллов. При малых значениях СК и больших ЧЦ образуется большое число мелких кристаллов.
Размер зерна определяется по формуле
N = k СК / ЧЦ,
где N – размер зерна;
k - коэффициент пропорциональности;
СК – скорость кристаллизации;
ЧЦ – число центров кристаллизации
Минимальный размер способного к росту зародыша называется критическим размером зародыша.
Самопроизвольная кристаллизация обусловлена стремлением вещества иметь более устойчивое состояние, характеризуемое уменьшение термодинамического потенциалы G. С повышением температуры термодинамический потенциал вещества как в твердом, так и в жидком состоянии уменьшается. Температура, при которой термодинамические потенциалы в твердом и жидком состоянии равны, называется равновесной температурой кристаллизации. Кристаллизация происходит в том случае, если термодинамический потенциал в твердом состоянии будет меньше термодинамического потенциала в жидком состоянии, т. е. при переохлаждении жидкого металла до температр ниже равновесной. Зарождение кристаллов может быть определено как процесс образования в какой-либо ограниченной части объема новой фазы, отделенной от остального вещества границей раздела. В случае затвердевания зарождение заключается в образовании в жидкости мельчайших частиц твердой фазы (центров кристаллизации). Для ответа на вопрос о том, как и когда произошло зарождение центров кристаллизации, необходимо рассмотреть проблему зарождения как с термодинамической, так и с кинетической точки зрения. С термодинамической точки зрения существует только одна температура, при которой чистый металл в твердом состоянии может находиться в равновесии с чистым жидким металлом. При этой температуре свободные энергии двух фаз равны. Ниже температуры кристаллизации или плавления твердая фаза является стабильной, так как она обладает меньшей свободной энергией; выше температуры кристаллизации — стабильна жидкая фаза. Ниже точки плавления металл должен находиться в твердом состоянии, так как в этом случае переходу из жидкого состояния в твердое соответствует уменьшение объемной свободной энергии системы. То есть чем больше величина переохлаждения, тем больше выигрыш в свободной энергии, получаемый при переходе из жидкого состояния в твердое. Если изменение свободной энергии отрицательно при превращении переохлажденной жидкости в твердое тело, то почему это превращение не происходит сразу же после того, как температура расплава окажется ниже равновесной температуры кристаллизации? Выше рассматривалось лишь изменение объемной свободной энергии системы. Когда же атомы группируются таким образом, что образуется зародыш или центр кристаллизации, то между ним и жидкостью возникает поверхность раздела. Образование поверхности раздела приводит к затрате энергии, что вызывает некоторое увеличение свободной энергии системы при возникновении зародыша. Зародыш может расти только в том случае, если суммарная свободная энергия системы уменьшается.
Для металлов, которые в обычных условиях кристаллизации не склонны к большим переохлаждениям, как правила характерны восходящие ветви кривых. Это значит, что при равновесной температуре, когда степень переохлаждения равна нулю, скорость образования зародышей и скорость роста также равны нулю, т.е. кристаллизация не происходит. При небольших степенях переохлаждения, когда велик зародыш критического размера, а скорость образования зародыша мала, при затвердевании формируется крупнокристаллическая структура. Небольшие степени переохлаждения достигаются при заливке жидкого металла в форму с низкой теплопроводностью (земляная, шамотовая) или в подогретую металлическую форму. Увеличение переохлаждения происходит при заливке жидкого металла в холодные металлические формы, а также при уменьшении толщины стенок отливки. Поскольку при этом скорость образования зародышей увеличивается более интенсивно, чем скорость их роста, получаются более мелкие кристаллы.
Изучение гомогенного зарождения кристаллов наталкивается на серьезные экспериментальные трудности, связанные с получением металлов, очищенных от всех инородных частиц. Однако эти трудности могут быть устранены при делении объема металла на очень малые капли, изолированные друг от друга. Если в объеме жидкого металла и содержится небольшое число частиц примеси, то некоторые из капель не будут содержать посторонних частиц, и в них можно наблюдать гомогенное зарождение кристаллов.
4.Комплекс свойств, определяющих металлическое состояние вещества. Металлические материалы. 83 из известных 112 химических элементов таблицы Менделеева Д. И. являются металлами. Они обладают рядом характерных свойств:
высокой тепло- и электропроводностью;
положительным коэффициентом электросопротивления (с повышением температуры электросопротивление растет);
термоэлектронной эмиссией (испусканием электронов при нагреве);
хорошей отражательной способностью (блеском);
способностью к пластической деформации;
полиморфизмом.
Наличие перечисленных свойств обусловлено металлическим состоянием вещества, главным из которых является наличие легкоподвижных коллективизированных электронов проводимости.
Металлическое состояние возникает в совокупности атомов, когда при их сближении внешние (валентные) электроны теряют связь с отдельными атомами, становятся общими и свободно перемещаются между положительно заряженными, периодически расположенными ионами. Силы притяжения (силы связи) в твердых телах существенно отличаются по своей природе. Обычно рассматривают четыре основных типа связей в твердых телах: ван-дер-ваальсовые, ковалентные, металлические, ионную.
5.Кристаллизация металлов: гетерогенная кристаллизация. Сущность и назначение модифицирования металлов в процессе кристаллизации. В реальных условиях процессы кристаллизации и характер образующейся структуры в большей мере зависят от имеющихся готовых центрах кристаллизации. Такими центрами, как правило, являются тугоплавкие частицы неметаллических включений, оксидов, интерметаллических соединений, образуемых примесями. К началу кристаллизации центры находятся в жидком металле в виде твердых включений. При кристаллизации атомы металла откладываются на активированной поверхности примеси, как на готовом зародыше. Такая кристаллизация называется гетерогенной или несамопроизвольной. При несамопроизвольной кристаллизации роль зародышей могут играть и стенки формы. Образование зародышей на имеющейся в расплаве поверхности раздела — стенке сосуда или частицах нерастворимой примеси (подложке) — может произойти, если эта поверхность смачивается жидким металлом. В этом случае образование зародышей на ней потребует меньшей затраты энергии. В связи с этим краевой угол между подложкой и находящимся на ней зародышем твердой фазы имеет важное теоретическое значение, хотя это и не может быть широко использовано на практике. Если краевой угол мал, то поверхностная энергия границы раздела между твердой фазой и подложкой также мала. В этом случае из атомов жидкого металла легко образуются зародыши твердой фазы на поверхности подложки. Эффективность любой частицы как катализатора зарождения зависит от краевого угла, который в свою очередь определяется такими факторами, как близость структур кристаллических решеток подложки и твердой фазы и химическая природа поверхности подложки. Если краевой угол мал, то зарождение происходит при незначительном переохлаждении, если же краевой угол велик, то необходимо большее переохлаждение.
Большинство применяемых в промышленности металлов содержит достаточное количество различных нерастворимых примесей, и зарождение кристаллов в расплавах этих металлов происходит при переохлаждениях 1 — 10° С. Если количество имеющихся в жидком металле нерастворимых примесей недостаточно для эффективного развития процессов гетерогенного зарождения, в расплав могут быть введены так называемые катализаторы зарождения.
Катализаторы зарождения — это вещества, которые намеренно вводятся в жидкий металл для стимулирования процессов образования зародышей. Эти вещества могут быть соединениями, нерастворимыми в расплаве и имеющими с образующейся твердой фазой малый краевой угол; они могут быть также и химическими элементами, которые, реагируя с жидким расплавом, образуют соединения, способствующие развитию процессов зарождения. Как правило, механизм действия катализаторов в расплавах конкретных металлов бывает заранее неизвестен, и на практике катализаторы подбираются методом проб и ошибок.
Может возникнуть вопрос: какими преимуществами обладает металл, в котором имело место гетерогенное зарождение кристаллов? Для чего вводить катализаторы зарождения, если образование зародышей все равно будет иметь место в результате действия инородных частиц, уже имеющихся в расплаве, когда переохлаждение будет достаточным для их действия? Ответ на вопрос заключается в том, что количество возникших зародышей твердой фазы определяет конечную структуру и, таким образом, свойства затвердевшего металла. Каждое зерно или кристалл растет из одного зародыша, и поэтому число зародышей, возникающих в расплаве, определяет размеры образовавшегося при кристаллизации зерна. Для достижения высоких механических и, в частности, прочностных свойств желательно получение мелкозернистой структуры, а для этого необходимо, чтобы в расплаве возникло как можно большее число центров кристаллизации, а скорость охлаждения должна быть подобрана таким образом, чтобы возникшие центры кристаллизации имели возможность расти. Скорость охлаждения играет весьма существенную роль в процессах зарождения, так как образование центров кристаллизации происходит не одновременно во всем расплаве из-за того, что не вся жидкость находится при одной и той же температуре, или потому, что не все центры кристаллизации образуются при одной и той же степени переохлаждения. Первые образовавшиеся кристаллы будут расти до тех пор, пока не встретятся с другими; если время между актами возникновения центров кристаллизации достаточно велико, то кристаллы вырастают большими и при своем росте могут захватить некоторое количество частиц, которые могли бы стать центрами кристаллизации. При большой скорости охлаждения значительное число имеющихся в расплаве частиц может стать центрами кристаллизации до того, как они будут захвачены растущими кристаллами. Добавление в расплав примесей, являющихся катализаторами, позволяет управлять процессом зарождения кристаллов. Наиболее распространенными методами влияния на структуру литого металла являются подбор оптимальной скорости охлаждения и введение в расплав катализаторов зарождения; в последнее время для этой цели начинает применяться вибрация. Вибрирование отливки во время кристаллизации приводит к образованию мелкозернистой структуры, так как вибрация вызывает увеличение числа центров кристаллизации за счет разламывания растущих кристаллов или повышения каталитической способности имеющихся в расплаве частиц. Однако этот частный вопрос, как, впрочем, и вся теория зарождения кристаллов, еще нуждается в дальнейшем развитии.
6.Аморфное и кристаллическое строение: сравнительная характеристика. .
Вещество |
Характеристика |
Аморфное |
1. Ближний порядок расположения частиц 2. Изотропность физических свойств 3. Отсутствие конкретной точки плавления 4. Термодинамическая нестабильность (большой запас внутренней энергии) 5. Текучесть Примеры: янтарь, стекло, органические полимеры и др. |
Кристаллическое |
1. Дальний порядок расположения частиц 2. Анизотропность физических свойств 3. Конкретная температура плавления 4. Термодинамическая устойчивость (малый запас внутренней энергии) 5. Есть элементы симметрии Примеры: металлы, сплавы, твердые соли, углерод (алмаз, графит) и др. |
Аморфное состояние металлов:
В соответствии с кривыми зависимости скорости кристаллизации и скорости зарождения центров кристаллизации от степени переохлаждения (рис. 3.5), при сверхвысоких скоростях охлаждения из жидкого состояния ( 106 оС/с) диффузионные процессы настолько замедляются, что подавляется образование зародышей и рост кристаллов, жидкость сохраняется не превращенной, не закристаллизовавшейся. В этом случае при затвердевании образуется аморфная структура. Материалы с такой структурой получили название аморфные сплавы или металлические стекла.
Аморфное состояние обеспечивает металлическим материалам свойства, значительно отличающиеся от свойств соответствующих материалов с кристаллической структурой. Аморфные металлические материалы удачно сочетают высокие прочность, твердость и износостойкость с хорошей пластичностью и коррозионной стойкостью. Большое практическое значение имеет также и возможность получения аморфных металлов в виде ленты, проволоки диаметром несколько микрометров непосредственно при литье, минуя такие дорогостоящие операции, как ковка, прокатка, волочение, промежуточные отжиги, зачистки, травление.
Затвердевание с образованием аморфной структуры принципиально возможно практически для всех металлов. В настоящее время аморфная структура получена у более чем 20 чистых металлов и полупроводниковых материалов и более 110 сплавов.
Сверхвысокие скорости охлаждения для получения аморфной структуры можно получить такими способами, как катапультирование капли на холодную пластину, центрифугирование капли или струи, распыление струи газом или жидкостью с высокой охлаждающей способностью и др. Наиболее эффективными способами получения лент, пригодных для практического применения, считают охлаждение жидкого металла на внешней или внутренней поверхностях вращающихся барабанов, изготовленных из материалов высокой теплопроводности, прокатку между холодными валками металла, подаваемого в виде струи.
Тонкий слой аморфного металла получают при расплавлении поверхности изделий лазерным лучом благодаря быстрому отводу теплоты при затвердевании массой основного металла.
Металлические материалы с аморфной структурой можно получить не только при затвердевании из жидкого состояния, но и путем сверхбыстрого охлаждения из газовой среды (парообразного или ионизированного состояния), электролизом и катодным распылением с высокими скоростями осаждения.
7.Типы кристаллических решеток металлов. Плотность кристаллической решетки. Под атомно-кристаллической структурой понимают взаимное расположение атомов в кристалле. Кристалл состоит из атомов (ионов), расположенных в определенном порядке, который периодически повторяется в трех измерениях. Наименьший комплекс атомов, который при многократном повторении в пространстве позволяет воспроизвести пространственную кристаллическую решётку, называют элементарной ячейкой.
Для характеристики элементарной ячейки используют параметры кристаллической решётки: три ребра а, в, с, измеряемых в ангстремах (1Å = 1* 10-8см) или в килоиксах – kX (1kX = 1,00202 Å) и три угла , , , а также компактность структуры - отношение объема, занимаемого атомами, к объёму ячейки ( для решётки ОЦК = 64 %, для решётки ГЦК = 74 %) и координационное число К - число ближайших соседей данного атома: для решётки ОЦК это число равно 8, т.е. атомы, находящиеся в вершине, принадлежат восьми элементарным ячейкам (рис.2.1.а), для решётки ГЦК это число равно 12, т.е. атомы, находящиеся в вершине, принадлежат двенадцати элементарным ячейкам (рис. 2.1.б).
Рис.2.1. Схема определения координационного числа кристаллической решётки: а – ГЦК; б – ОЦК; в – ГПУ
Простейшим типом кристаллической ячейки является кубическая решётка. В простой кубической решётке атомы расположены (упакованы) недостаточно плотно.
Стремление атомов металла занять места, наиболее близкие друг к другу, приводит к образованию решеток других типов (рис. 2.2):
- объёмноцентрированной кубической решётки (ОЦК) (рис.2.2а) с параметром
а = 0,28 – 0,6мм = 2,8 – 6,0 Å
- гранецентрированной кубической решётки (ГЦК) (рис.2.2б) с параметром
а = 0,25мм
- гексагональной плотно упакованной решётки (ГПУ) (рис.2.2в) с параметром
с / а 1,633
Узлы (положения атомов), направления в плоскости и в пространстве обозначаются с помощью так называемых индексов Миллера (рис. 2.3). Индексы узла записываются – (mnp), индексы направления - mnp, индекс плоскости - (hk1).
Вследствие неодинаковой плотности атомов в различных плоскостях и направлениях решётки многие свойства отдельно взятого кристалла (химические, физические, механические) по данному направлению отличаются от свойств в другом направлении и, естественно, зависят от того, сколько атомов встречается в этом направлении. Различие свойств в зависимости от направления испытания носит название анизотропии. Все кристаллы анизотропны. Анизотропия – особенность любого кристалла, характерная для кристаллического строения.
Технические металлы являются поликристаллами, т.е. состоят из совокупности кристаллитов с различной ориентацией. При этом свойства во всех направлениях усредняются.
8.Дефекты кристаллического строения. Влияние дефектов на свойства материалов. Строение реальных кристаллов отличается от идеальных. Реальные кристаллы всегда содержат несовершенства (дефекты) кристаллического строения, которые нарушают связи между атомами и оказывают влияние на свойства металлов.
Дефекты в кристаллах принято классифицировать по характеру их измерения в пространстве:
1. Точечные. Точечными дефектами называются нарушения периодичности кристалла, размеры которых сопоставимы с размерами атома во всех измерениях.
К точечным дефектам относятся вакансии, межузельные атомы, примеси замещения, примеси чужеродных атомов внедрения (рис. 2.5).
Рис. 2.5.Точечные дефекты в кристаллической решетке: а- вакансия;
б - межузельный атом; в- дефект Френкеля; г- примесные атомы замещения (большой) и внедрения (маленький).
Стрелками указаны направления смещений атомов в решетке.
Вакансии и межузельные атомы появляются в кристаллах при любой температуре выше абсолютного нуля из-за тепловых колебаний атомов. Каждой температуре соответствует равновесная концентрация вакансий, а также межузельных атомов. Например, в меди при температуре 20-25 оС содержится 10-13 ат. % вакансий, а вблизи точки плавления - уже 0,01 ат. % (одна вакансия приходится на 104 атомов).
Пересыщение точечными дефектами достигается при резком охлаждении после высокотемпературного нагрева, при пластическом деформировании и при облучении нейтронами. Чем выше температура, тем больше концентрация вакансий и тем чаще они переходят от узла к узлу. Вакансии являются самой важной разновидностью точечных дефектов; они ускоряют все процессы, связанные с перемещениями атомов: диффузию, спекание порошков и т. д.
2. Линейные. Линейные дефекты в кристаллах характеризуются тем, что их поперечные размеры не превышают нескольких межатомных расстояний, а длина может достигать размера кристалла. К линейным дефектам относятся дислокации – линии, вдоль и вблизи которых нарушено правильное периодическое расположение атомных плоскостей кристалла.
Важнейшие виды линейных несовершенств - краевые и винтовые дислокации (рис.2.6).
Краевая дислокация в сечении представляет собой край «лишней» полуплоскости в решетке (рис.2.7)
Рис. 2.7. Сечение простой кубической решетки: а - с краевой дислокацией; б - без дислокации.
Вокруг дислокаций решетка упруго искажена.
3. Поверхностные (двумерные). Под этими дефектами понимают нарушения, которые обладают большой протяженностью в двух измерениях и протяженностью лишь в несколько межатомных расстояний в третьем измерении.
К поверхностным дефектам относятся дефекты упаковки, двойниковые границы, границы зерен.
4.Объемные (трехмерные). Под ними понимают нарушения, которые в трех измерениях имеют неограниченные размеры. К таким нарушениям относят трещины, поры, усадочные раковины.
9.Механические свойства металлических материалов, определяемые проведением статических испытаний. Статическими называются испытания, при которых прилагаемая к образцу нагрузка возрастает медленно и плавно.
4.2.1. К статическим испытаниям относят испытание на растяжение, сжатие, кручение, изгиб, а также определение твердости.
В результате испытаний на статическое растяжение, которое проводят на разрывных машинах, получают диаграмму растяжения (рис.4.6 а) и диаграмму условных напряжений (рис. 4.6 б) пластичного металла.
Рис. 4.6. Изменение деформации в зависимости от напряжения:
а – диаграмма растяжения пластичного материала; б – диаграмма условных напряжений пластичного материала
Из графика видно, что сколь бы ни было мало приложенное напряжение, оно вызывает деформацию, причем начальные деформации являются всегда упругими и величина их находится в прямой зависимости от напряжения. На кривой, приведенной на диаграмме(рис. 4.6), упругая деформация характеризуется линией ОА и ее продолжением.
Выше точки А нарушается пропорциональность между напряжением и деформацией. Напряжение вызывает уже не только упругую, но и пластическую деформацию.
Представленная на рис. 4.6 зависимость между приложенным извне напряжением и вызванной им относительной деформацией характеризует механические свойства металлов:
наклон прямой ОА (рис. 4.6а) показывает жесткость металла или характеристику того, как нагрузка, приложенная извне, изменяет межатомные расстояния, что в первом приближении характеризует силы межатомного притяжения; тангенс угла наклона прямой ОА пропорционален модулю упругости (Е), который численно равен частному от деления напряжения на относительную упругую деформацию (Е= / );
напряжение пц (рис. 4.6б), которое называется пределом пропорциональности, соответствует моменту появления пластической деформации. Чем точнее метод измерения деформации, тем ниже лежит точка А;
напряжение sупр (рис. 4.1б), которое называется пределом упругости, и при котором пластическая деформация достигает заданной малой величины, установленной условиями. Часто используют значения остаточной деформации 0,001; 0,005; 0,02 и 0,05%. Соответствующие пределы упругости обозначают s0,005, s0,02 и т.д. Предел упругости – важная характеристика пружинных материалов, которые используют для упругих элементов приборов и машин;
напряжение s0,2, которое называется условным пределом текучести и которому соответствует пластическая деформация 0,2 %. Физический предел текучести sт определяется по диаграмме растяжения, когда на ней имеется площадка текучести. Однако при испытаниях на растяжение большинства сплавов площадки текучести на диаграммах нет Выбранная пластическая деформация 0,2 % достаточно точно характеризует переход от упругих деформаций к пластическим, а напряжение s0,2 несложно определяется при испытаниях независимо от того, имеется или нет площадка текучести на диаграмме растяжения. Допустимое напряжение, которое используют в расчетах, выбирают обычно меньше s0,2 в 1,5 раза;
максимальное напряжение sв, которое называется временным сопротивлением, характеризует максимальную несущую способность материала, его прочность, предшествующую разрушению, и определяется по формуле
sв = Р max / Fo
Допустимое напряжение, которое используют в расчетах, выбирают меньше sв в 2,4 раза.
Пластичность материала характеризуется относительным удлинением и относительным сужением :
= ( lк – lо) / lо * 100,
= ( Fо – Fк) / Fо * 100,
где lо и Fо – начальные длина и площадь поперечного сечения образца;
lк - конечная длина образца;
Fк – площадь поперечного сечения в месте разрыва.
10.Механические свойства металлических материалов, определяемые проведением динамических испытаний. Сопротивление материала разрушению при динамических нагрузках характеризует ударная вязкость. Её определяют (ГОСТ 9454-78) как удельную работу разрушения призматического образца с концентратором (надрезом) посередине одним ударом маятникового копра (рис. 4.8): КС = К / So ( К – работа разрушения; So – площадь поперечного сечения образца в месте концентратора).
Рис. 4.8. Схема испытаний на ударную вязкость
Ударную вязкость (МДж/м2) обозначают KCU, KCV и KCT. Буквы КС означают символ ударной вязкости, буквы U, V, T – вид концентратора: U-образный с радиусом надреза rн = 1 мм, V-образный с rн = 0,25 мм; T – трещина усталости, созданная в основании надреза; KCU – основной критерий ударной вязкости; KCV и KCT используют в специальных случаях.
Работа, затраченная на разрушение образца, определяется по формуле
Ан = Р * l1( cos - cos ),
где Р - масса маятника, кг;
l1 – расстояние от оси маятника до его центра тяжести;
- угол после удара;
- угол до удара
11. Механические свойства металлических материалов, определяемые проведением циклических испытаний. Циклическая долговечность характеризует работоспособность материала в условиях многократно повторяющихся циклов напряжений. Цикл напряжений – совокупность изменения напряжения между двумя его предельными значениями max и min в течение периода Т (рис. 4.9).
Рис. 4.9. Синусоидальный цикл изменения напряжений
Различают симметричные циклы (R = -1) и асимметричные (R изменяется в широких пределах). Различные виды циклов характеризуют различные режимы работы деталей машин.
Процессы постепенного накопления повреждений в материале под действием циклических нагрузок, приводящие к изменению его свойств, образованию трещин, их развитию и разрушению, называют усталостью, а свойство противостоять усталости – выносливостью (ГОСТ 23207 – 78).
На усталость деталей машин влияют ряд факторов (рис. 4.10).
Рис. 4.10. Факторы, влияющие на усталостную прочность
Разрушение от усталости по сравнению с разрушением от статической нагрузки имеет ряд особенностей:
оно происходит при напряжениях, меньших, чем при статической нагрузке, меньших пределах текучести или временного сопротивления;
разрушение начинается на поверхности (или вблизи от нее) локально, в местах концентрации напряжений (деформации). Локальную концентрацию напряжений создают повреждения поверхности в результате циклического нагружения либо надрезы в виде следов обработки, воздействия среды;
разрушение протекает в несколько стадий, характеризующих процессы накопления повреждений в материале, образования трещин усталости, постепенное развитие и слияние некоторых из них в одну магистральную трещину и быстрое окончательное разрушение;
разрушение имеет характерное строение излома, отражающее последовательность процессов усталости. Излом состоит из очага разрушения (места образования микротрещин) и двух зон – усталости и долома (рис. 4.11).
Рис. 4.11. Схема излома усталостного разрушения: 1 – очаг зарождения трещины; 2 – зона усталости; 3 – зона долома
12.Способы определения твердости материалов. Сущность и область применения статических методов. Твердость – способность материалов сопротивляться пластической или упругой деформации при внедрении в него более твердого тела, которое называется индентором.
Существует разные методы определения твердости.
Твердость по Бринеллю определяется как отношение нагрузки при вдавливании стального шарика в испытуемый материал к площади поверхности полученного сферического отпечатка (рис. 4.7а).
HB = 2P / D D - D2 – d2,
где Р – нагрузка, кгс;
D – диаметр шарика, мм;
d – диаметр лунки, мм

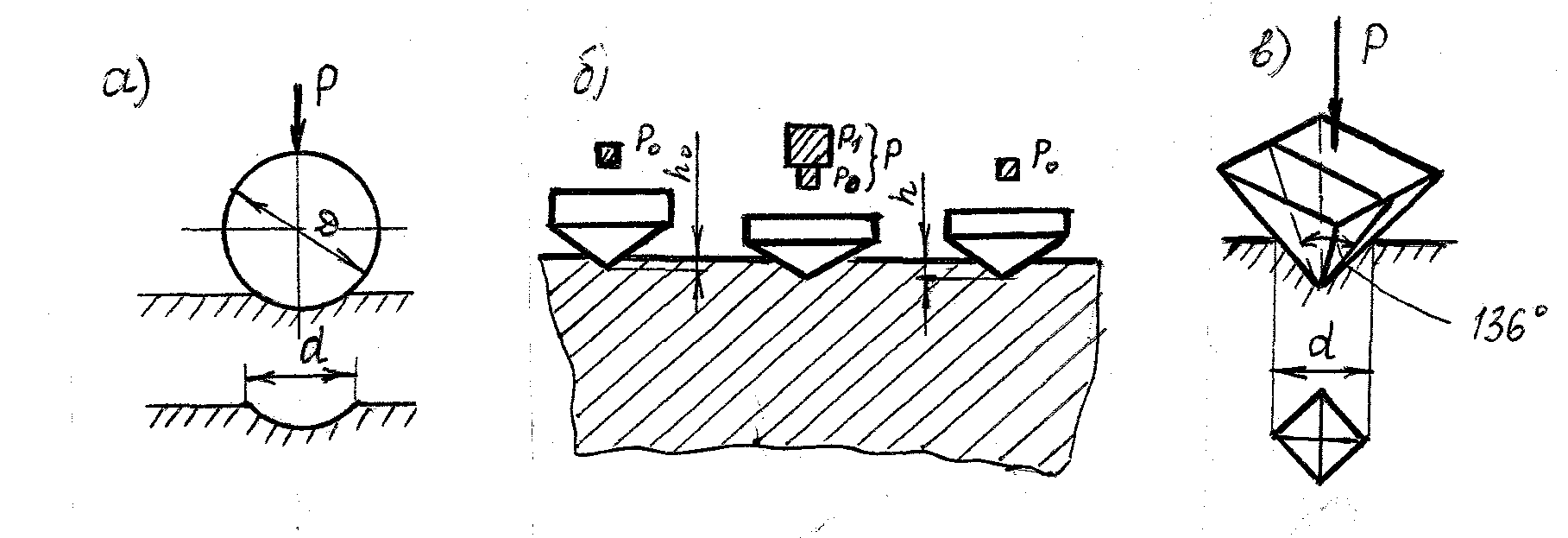

Рис. 4.7. Схемы испытания на твердость: а – по Бринеллю; б – по Роквеллу; в – по Виккерсу
Твердость по Роквеллу определяется глубиной проникновения в испытуемый материал алмазного конуса с углом при вершине 120о или закаленного шарика диаметром 1,588 мм (рис. 4.7.б).
Конус или шарик вдавливают двумя последовательными нагрузками:
предварительной Ро = 10 н;
общей Р = Ро + Р1, где Р1 – основная нагрузка.
Твердость обозначается в условных единицах:
- для шкал А и С HR = 100 – (h – ho) / 0,002
- для шкалы В HR = 130 – (h – hо) / 0,002
Для определения твердости используется алмазный конус при нагрузке 60 Н (HRA), алмазный конус при нагрузке 150 Н (HRC) или стальной шарик диаметром 1,588 мм (HRB).
Твердость по Виккерсу измеряют для деталей малой толщины и тонких поверхностных слоев, полученных химико-термической обработкой.
Эта твердость определяется как отношение нагрузки при вдавливании в испытуемый материал алмазной четырехгранной пирамиды с углом между гранями 136о к площади поверхности полученного пирамидального отпечатка (рис. 4.7.в):
HV = 2P * sin /2 / d2 = 1,854 P/d2,
где P – нагрузка, кгс;
= 136о – угол между гранями;
d – среднее арифметическое длин обеих диагоналей, мм.
Величину HV находят по известному d согласно формуле или по расчетным таблицам согласно ГОСТ 2999-75.
Микротвердость, учитывая структурную неоднородность металла, применяют для измерения малых площадей образца. При этом вдавливают пирамиду как при определении твердости по Виккерсу, при нагрузке Р = 5-500 Н, а среднее арифметическое длин обеих диагоналей (d) измеряется в мкм. Для измерения микротвердости используется металлографический микроскоп.
