15 Местные отсосы

Вытяжной зонт:

Для конвективной струи (теплый воздух поднимается вертикально на вверх): B=1,2b

Для притяжной струи: B=b+0,24h

1) м/c

2) м/с

3) м/с

4) м/с

Расход газа, удаляемого местным отсосом определится: м³/ч (F- сечение)

для успешной работы.

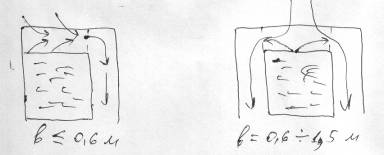

Бортовые отсосы

В гальванических ваннах, при работе со стекловолокном.

однобортовой  двух бортовой

 ванна с передувом

b>1,5

Расход воздуха щелевыми отсосами определяется: ,

где l – длина,

B – ширина ванны,

h – глубина от зеркала жидкости до середины всасывающего отверстия.

k – коэффициент температуры

k_T – коэффициент токсичности

Общий объем воздуха, удаляемого из цеха, определяется:

, где C – количество воздуха, оставшегося в цехе, K_ЭФ – коэффициент эффективности, С₀ – вредные вещества в чистом воздухе.

,

где С_УД – концентрация в удаляемом воздухе.

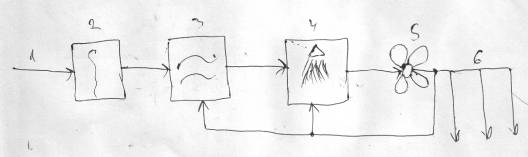

Кондиционеры

Возможно регулировать число параметров, но на производстве следует за температурой, влажностью и частотой.

1. воздухозаборное устройство

2. фильтр (от пыли, иногда газа)

3. устройство для регулирования температуры воздуха (трубчатая или пластичная система)

4. увлажнитель

5. вентилятор

6. распределительная система

16 Нормирование вибраций

По способу передачи вибрации делят на общую и локальную. Общая действует на опорную поверхность, локальная – на часть организма.

По источникам бывает:

-- транспортная

-- технологическая

--транспортно-технологическая

Самая опасная вибрация – вертикальная.

Нормируется по уровню среднеквадратичного значения виброскорости, либо виброускорения:

, дБ - порог чувствительности

, дБ

По частотному составу нормируется:

-- НЧ 1-4 Гц общая

8-16 Гц локальная

-- СЧ 8-16 Гц

0,345-63 кГц

--ВЧ 31,5-63 кГц

125-1000 кГц

Общая вибрация

Средства защиты

1. Вибродемфирование (обмазка)

2. Виброизоляция (амортизаторы)

Эффективность виброизоляции определяется коэффициентом

,

f – частота вынужденных возбуждаемых колебаний,

f0 – частота собственных колебаний.

Виброизоляционная способность

17 Пылеулавливающие устройства

Сухие:

Циклон

Остаток пыли в трубе , мелкодисперсная пыль не улавливается.

Пылеулавливающий рукав

Пенные пылеулавливающие аппараты:

Недостаток: очищает, но и загрязняет воду.

18 Характеристики источников света и арматуры (????)

Лампа накаливания:

+: малые габариты;

большой диапазон мощностей;

безинерциона;

Стабильный световой поток

-: низкий КПД до 5%;

плохой спектр (желто-красная часть);

малый срок службы (до 1000 часов).

Лампы могут быть:

-вакуумные (В);

-газонаполненные (Г);

-биспиральные (Б);

-криптоновые (К);

-галогенные (Гл).

P, Вт	15	25	40	75	100
F, лм	96	19	336	671	1000

Люминесцентные лампы:

+:высокое КПД до 20%;

большой срок службы до 10000 часов;

лучший спектр (ближе к дневному).

-: большие габариты;

малая мощность до 60 Вт;

инерционность;

пульсирующий световой поток.

Бывают:

ЛБ – лампа белого света;

ЛХБ – холодного белого света;

ЛТБ – теплого белого света;

ЛД – дневного света;

ЛДЦ – лампа дневного света с улучшенной цветностью;

ДРЛ – ртутные лампы;

ДНаЛ – натриевые лампы;

ДКсЛ – ксеноновые лампы.

Общая освещенность рассчитывается:

,

- нормированная освещенность,

S – площадь,

k – коэффициент запаса (1,2-2),

z – коэффициент неравномерной освещенности,

- зависит от типа светильников и характеристики помещения

- количество светильников
