ТЕХНИЧЕСКОЕ ЗАДАНИЕ
Разработать гидропривод со следующими характеристиками:
время рабочего хода tр = 14 сек,
время обратного хода tоб = 21 сек,
рабочая нагрузка Fр = 11 кН,
холостая нагрузка Fх = 0,4 кН,
длина рабочего хода Lп = 700 мм,
масса исполнительного органа mв = 300 кг.
По исходным данным спроектировать гидравлический привод с гидродвигателем поступательного движения, а также выбрать все необходимые гидроаппараты для нормального функционирования гидропривода.
СОДЕРЖАНИЕ
Введение……………………………………………………………………………….…5
Энергетический расчет привода………………………………………………...….6
Гидравлический расчет привода и выбор трубопроводов и аппаратов………....9
2.1 Выбор насосной установки………………………………………………...……9
2.2 Выбор предохранительного клапана…………………………………….....….11
2.3 Выбор дросселя…………………………………………………………….........11
2.4 Выбор гидрораспределителя…………………………………………………....12
2.5 Выбор трубопровода………………………………………………………...….12
2.6 Выбор фильтрующего устройства………………………………………...…...14
2.7 Выбор уплотнений гидроцилиндра……………………………………………14
3 Прочностной расчет гидроцилиндра…………………………………………….....15
3.1 Расчет на прочность стенки гидроцилиндра…………………………………15
3.2 Расчет штока гидроцилиндра на устойчивость………………………………16
4 Тепловой расчет привода……………………………………………………….…..18
4.1 Расчет теплового режима………………………………………………….…...18
5 Монтаж и эксплуатация системы гидропривода…………………………...….....21
6 Техника безопасности…………………………………………………………....….22
Заключение………………………………………………………………………....….23
Список литературы………………………………………………………………........24
Приложение
ВВЕДЕНИЕ
Объемным гидроприводом называется совокупность объемных гидромашин, гидроаппаратуры, гидролиний (трубопроводов) и вспомогательных устройств, предназначенная для передачи энергии и преобразования движения посредством жидкости.
Объемные гидроприводы обладают рядом преимуществ, к которым относятся:
1. Бесступенчатое регулирование передаточного числа в широком диапазоне и возможность создания больших передаточных отношений;
2. Малая удельная масса;
3. Возможность простого и надежного предохранения приводящего двигателя от перегрузок;
4. Малая инерционность вращающихся частей, обеспечивающая быструю смену режимов работы (пуск, разгон, реверс, остановка);
5. Простота преобразования вращательного движения в возвратно-поступательное;
6. Возможность расположения гидродвигателя на удалении от источника энергии и свобода компоновки.
Необходимо также считаться с недостатками гидропривода, а именно;
1. КПД объемного гидропривода несколько ниже, чем КПД механических и электрических передач, и, кроме того, он снижается в процессе регулирования;
2. Условия эксплуатации гидропривода (температуры) влияют на его характеристики;
3. КПД гидропривода несколько снижается по мере выработки его ресурса из-за увеличения зазоров и возрастания утечек жидкости (падение объемного КПД);
4. Чувствительность к загрязнению рабочей жидкости и необходимость достаточно высокой культуры обслуживания.
1. Энергетический расчет привода
1) Энергетический расчет для рабочего хода поршня.
Определим максимально возможную скорость выходного звена:
м/сек,
где Lп – полное перемещение штока,
tр – время прямого хода.
Определим показатель вида нагрузки:
,
где m – приведенная к выходному звену масса (момент инерции) рабочего механизма и перемещение груза;
FСТ – приведенная к выходному звену результирующая внешняя статическая нагрузка (потенциальных и диссипативных) сил или моментов сил.
По графику
зависимости оптимальной по мощности
привода относительной предельной
скорос- ---ти
движения выходного звена от показателя
нагрузки
находим относительную предельную
скорость
=
0,51 м/сек.
Рассчитываем предельную скорость:
м/сек.
Предельное ускорение:
м/с2.
Определяем внешнюю нагрузку:
Н.
При этом предельные затраты мощности:
Вт.

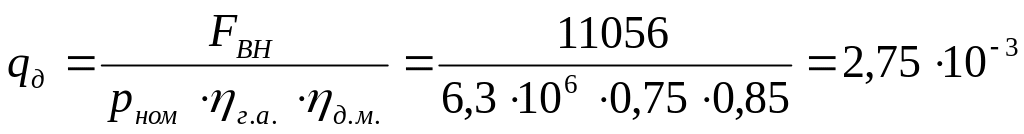

Расчетная формула для определения главного параметра объемного двигателя – его удельного рабочего объема:
м2,
где
= 6,3 МПа –
номинальное давление рабочей среды,
=
0,75 –
гидравлический КПД гидролиний и аппаратов
системы,
=
0,85 –
механический КПД объемного двигателя.
У гидроцилиндров
объем
равен эффективной площади поршня,
поэтому расчетный
диаметр поршня:
м = 59,2 мм.
Диаметр
поршня необходимо принять из стандартного
ряда значений:
Уточним рабочий объем гидродвигателя:
м2.
Диаметр штока
определяется соотношением:
Примем диаметр
штока:
Определим коэффициент соотношения эффективных площадей:
.
2) Энергетический расчет для обратного хода.
Определим максимально возможную скорость выходного звена:
м/сек.
Определим показатель вида нагрузки:
.
По графику зависимости оптимальной по мощности привода относительной предельной
скорости
движения выходного звена от показателя
нагрузки
находим относительную
предельную скорость = 0,52 м/сек.
Рассчитываем предельную скорость:
м/сек.

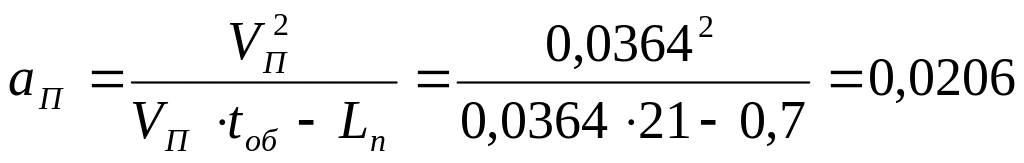

Предельное ускорение:
м/с2.
Определяем внешнюю нагрузку:
Н.
При этом предельные затраты мощности:
Вт.
2. Гидравлический расчет привода и выбор
ТРУБОПРОВОДОВ И АППАРАТОВ
2.1 Выбор насосной установки Подача насоса, необходимая для обеспечения заданной скорости выходного звена гидродви-
-гателя:
для прямого хода:
м3/сек
= 10,14
л/мин,
для обратного хода:
м3/сек
= 7,24 л/мин,
где Vд, Vобр – предельные скорости перемещения штока при соединении источника гидравлической энергии с поршневой полостью гидроцилиндра при прямом и обратном ходе соответственно;
–
объемный КПД
гидродвигателя,
;
– объемный КПД
гидроаппаратов в линии,
.
Мощность, отдаваемая насосом в гидросистему:
Вт.
Рабочий объем насоса:
м3
=11 см3,
где nН – частота вращения вала насоса.
По номинальному давлению, рабочему объему и мощности выбираем из каталога насос
НПл 12,5/6,3 по ТУ2-053-1899-88 со следующими параметрами:
- рабочий объем qН = 12,5 см3,
- номинальная частота вращения вала nН = 960 об/мин,
- номинальная подача насоса QН = 10,4 л/мин,
Гидробак должен вмещать весь объем рабочей жидкости гидросистемы с 50%-ным запасом для компенсации утечек и других потерь. Объем гидробака: Vб = (200…300)∙QН=300∙0,169∙10-3 = 0,051 м3 = 51 л.
Бак выполняется обычно в форме параллелепипеда из стальных листов толщиной 3...5 мм.

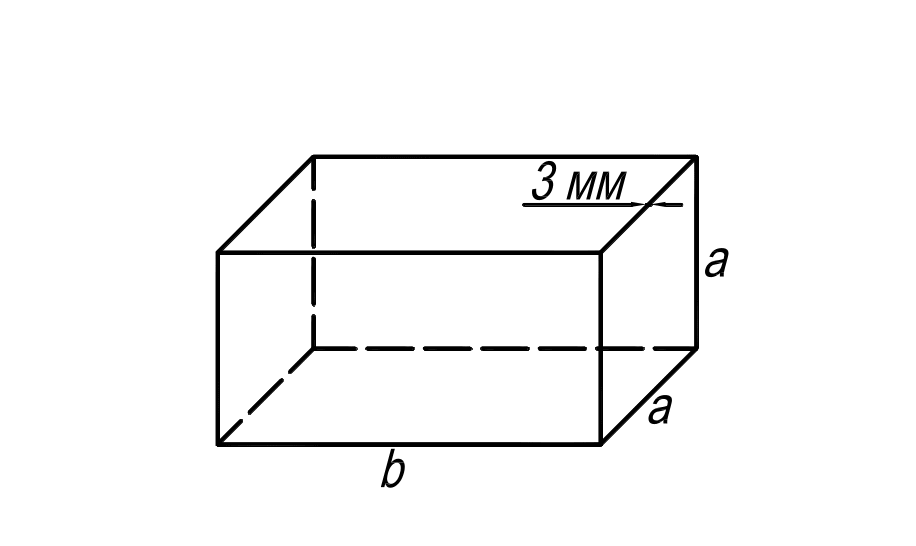

Рисунок 1 Гидробак
Примем размер b = 0,5 м, тогда
