3.14.Многолучевые осциллографы

14.Многолучевые осциллографы предназначены для одновременного наблюдения на одном экране нескольких сигналов.

Наибольшее распространение получили приборы, позволяющие наблюдать одновременно два сигнала

Осциллограмма 1 представляет собой сигнал, поступающий на вход исследуемой цепи, а осциллограмма 2 сигнал,

снимаемый с выхода. Для получения такого изображения используется двулучевая ЭЛТ, содержащая внутри общей

колбы два электронных прожектора со своими системами фокусировки вертикально и горизонтально отклоняющих пластин.

Обычно развертка обоих лучей осуществляется от общего генератора и усилителя горизонтального отклонения, что

обеспечивает отображение обоих сигналов в едином масштабе времени. Единый масштаб времени позволяет сравнивать

мгновенные значения напряжений, определять временные соотношения, измерять фазовый сдвиг и т. п. На Рис. 2 изображена

упрощенная структурная схема универсального двулучевого осциллографа.

Из схемы видно, что управление двумя лучами ЭЛТ осуществляется с помощью двух идентичных каналов Рис. 1 У1 и У2

содержащих те же элементы, что и каналы вертикального отклонения обычных осциллографов. Синхронизация авто

колебательной и запуск ждущей разверток производится от исследуемого сигнала, снимаемого с усилителей обоих каналов.

Особенностью ЭЛТ. применяемой в рассматриваемом приборе, является гашение луча во время обратного хода развертки

с помощью специальных бланкирующих пластин. При подаче импульсов с устройства управления яркостью изображения

на бланкирующие пластины лучи обоих электронных прожекторов резко отклоняются в сторону и не попадают на экран.

Имеются ЭЛТ и с большим числом лучей. Возможности применения таких приборов еще более широкие.

3.11. Электрических измерений неэлектрических величин (нэв).

Широкое распространение электрических

методов измерения НЭВ обусловлено следующими их преимуществами:

1. Возможность непрерывного измерения и контроля значений НЭВ с одновременной

автоматической регуляцией

2. Дистанционность измерения с использованием как проводных так и радиоканалов связи

3. Чрезвычайно широкий диапазон изменений чувствительности

4. Малая инерционность, и следовательно большое быстродействие

5. Простота оборудования, малые габариты и вес измерительных систем

6. Широкая возможность унификации узлов ИП

При измерений НЭВ электронными методами возникают две специфические задачи:

Во–первых: преобразование измеряемой НЭВ в электрическую величину с помощью

первичных измерительных преобразователей (ПИП).

Во–вторых: согласование ПИП как с исследуемой средой, её свойствами и характеристиками,

так и с последующими звеньями измерительной цепи.

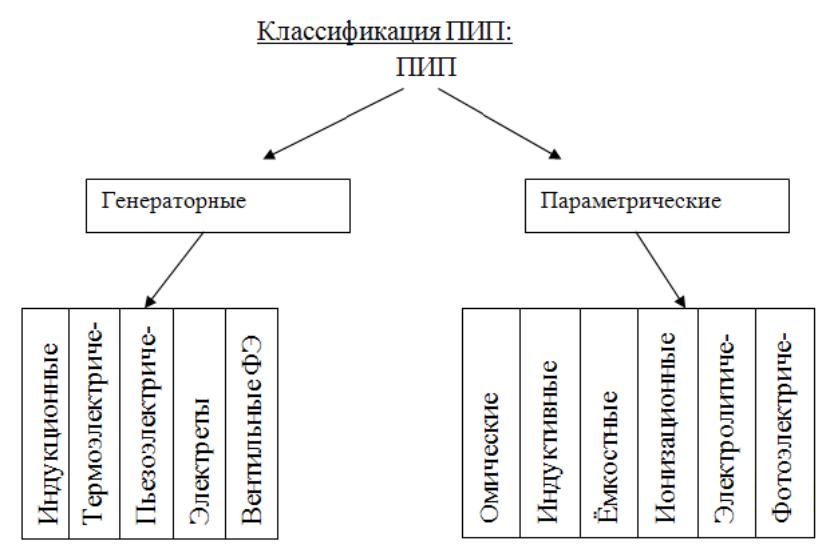

В зависимости от вида сигнала, непосредственно получаемого с ПИП, они подразделяются на

генераторные (или активные) и параметрические (или пассивные).

К генераторным относятся ПИП, непосредственно преобразующие НЭВ в ток или напряжение

(термопары, вентильные фотоэлементы и др.)

У параметрических ПИП изменяется каких-либо параметр электрической цепи: R, C или L.
