ОПДС 2
1. Назовите основные характеристики СПДС. 2
2. Нарисуйте структурную схему СПДС. 2
3. Что такое кодирование? Какие первичные коды используются в СПДС? 2
4. Какие существуют методы двоичных сигналов? 2
5. Какие Вы знаете искажения двоичных сигналов? 3
6. Какие существуют методы регенерации двоичных сигналов? 4
7. Что такое дискретный канал? 5
8. Какие помехи существуют в дискретном канале? 5
9. Какие сигналы используются в СПДС? 5
10.Что такое относительная фазовая модуляция? Зачем ее используют? 5
11.Что такое двоичная относительная фазовая модуляция? 5
12.С какой целью используют ДОФМ? Как эта цель достигается? 5
13.К каким искажениям сигналов приводит ограничение полосы частот дискретного канала? 5
14.К каким искажениям сигналов приводит неравномерность АЧХ и нелинейность ФЧХ? 6
15.Как осуществляется коррекция искажений в СПДС? 7
16.Какие существуют корректоры дискретных каналов? 7
17.Какие Вы знаете схемы переменных корректоров дискретных каналов? 7
18.Что такое адаптивный корректор? 8
19.Что такое кодовое расстояние? 8
20.Формирование сигналов ОФТ. 8
21.Формирование сигналов ДОФМ. 9
22.Требования к АЧХ и ФЧХ канала связи для неискаженной передачи дискретных сигналов. Вид АЧХ и ФЧХ реальных каналов. 11
23.Чем ограничивается скорость передачи дискретных сигналов по каналам связи? 11
24.Обоснуйте необходимость синхронизации в СПДС. 11
25.Какие методы синхронизации используют в СПДС? 11
26.Как устроены устройства синхронизации с непосредственным управлением частотой генератора? 12
27.Как устроены устройства синхронизации с дискретным управлением? 13
28.Как устроены модуляторы ЧМ в СПДС? 14
29.Демодуляторы ОФМ. 15
30.Демодуляторы ДОФМ. 16
31.Классификация помехоустойчивых кодов. 16
32.Общая идея помехоустойчивого кодирования. 17
33.Коды Хэмминга. 17
34.Принципы построения циклических кодов. 17
35.Принцип дискретного управления синхронизатором и достигаемая точность фазирования. 18
36.Что такое образующий многочлен циклического кода? 18
37.Объяснить зачем используются модуляции ДОФ, ТОФМ и за счет чего достигается нужный эффект. 18
38.Какие скорости передачи информации по каналам связи ТЧ возможны при использовании ЧМ, ОФМ, ДОФМ, ТОФМ, КАМ, АФМ? 18
39.Что такое найквистовский сигнал и зачем он используется? 18
40.Назначение и классификация устройств фазирования по циклам. 19
ОПДС
1. Назовите основные характеристики спдс.
Основной задачей любой СПДС является доставка определенного объема информации по заданному адресу в регламентированное время и с необходимым качеством. Требования к времени доставки в сетях ПД разнообразны. Например в режиме диалога человека с ЭВМ время передачи доли единицы секунды, в режиме работы запрос- ответ десятки секунд. Время доставки сообщения в значительной степени определяется скоростью передачи информации по КС; эти скорости могут изменятся в пределах от 50-100 бит\с в ТГ, до Мбит\с при ПД.
Качество передачи информации характеризуют отношением числа ошибочно принятых символов к общему числу переданных. В пределе это отношение называют вероятностью ошибки.

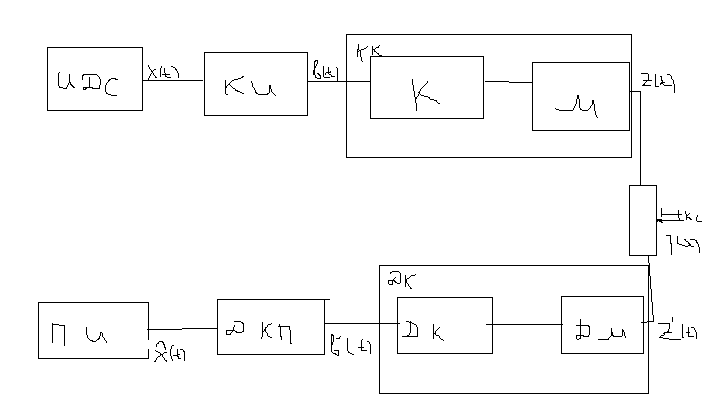

2. Нарисуйте структурную схему спдс.
КК- кодер канала, НКС- непрерывный канал связи, ДК- декодер канала, ДКП- декодер получателя, ПИ- получатель информации, ИДС- источник дискретного сообщения, КИ- кодер информации.
3. Что такое кодирование? Какие первичные коды используются в спдс?
Под кодированием будем понимать отображение дискретного сообщения последовательностью заранее выбранными символами. Кодирование может быть двух этапным:
первичное- кодирование в источнике сообщений;
Вторичное- в канале связи.
Для первичного кодирования используют двоичные коды , т.к. они слабочувствительны к действию внешних помех и изменению питания.
4. Какие существуют методы двоичных сигналов?
Существуют два метода передачи: - последовательная
- параллельная.

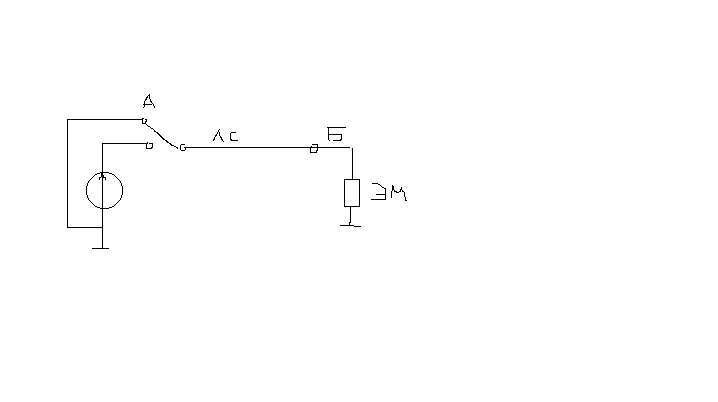

Последовательный метод заключается в том
по линии связи происходит передача элементов последовательно.

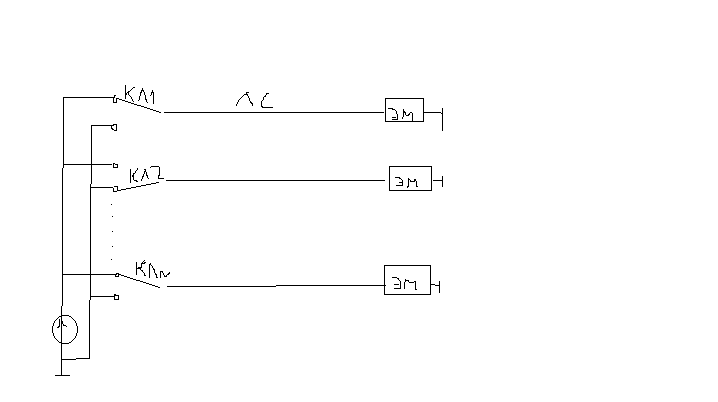

Параллельный метод.
В обеих схемах не накладываются ограничения на моменты начала передачи, поэтому такие схемы называются асинхронными.

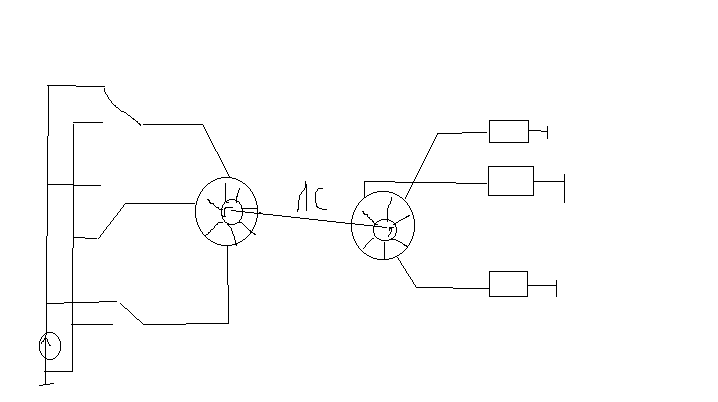

В реальности формирование и обработка кода производится в параллельном коде, а передача по ЛС в последовательном. С этой целью передатчик и приемник содержит распределители, т. е. происходит временное разделение каналов.
Для того чтобы правильно принять кодовую комбинацию необходимо чтобы в каждый момент времени были подключены одинаковые ключи. Для этого необходимо обеспечить:
- одинаковую скорость работы(синхронизм);
- чтобы работали симфазно(угол поворота).
Такой способ передачи называется синхронным.

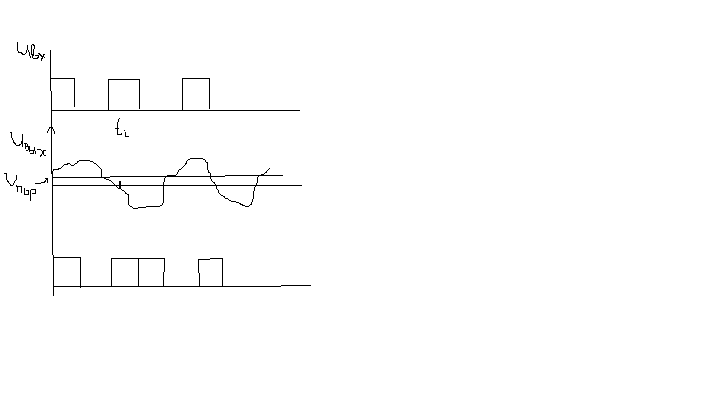

5. Какие Вы знаете искажения двоичных сигналов?
В результате нелинейности характеристик КС и действия помех, форма сигнала на выходе отличается от формы сигнала на входе.
Искажения бывают: краевые и дробление. Краевые бывают :
Случайные
Регулярные
Характеристические.
Случайные искажения обусловлены действием нерегулярно меняющих факторов: импульсных помех, флуктуационных помех.
Регулярные выражаются в постоянной по величине увеличения или уменьшения длительности единичных элементов.Это возникает в результате ассиметрии приемника и передатчика ( различные пороговые уровни). Также причина искажений – изменение характеристик КС, приводящая к появлению вредной постоянной составляющей сигнала.
Характеристическое искажение вызвано переходными процессами, когда при передаче различных сочетаний различных элементов их амплитуды не достигают или превышают значения соответствующего значащей позиции.
