1.Общие сведения о потреблении воды населением промышленностью. Мероприятия по экономии расходования воды.

Определение количеств требуемой потребителю воды является весьма ответственной задачей при проектировании систем водоснабжения.

Рассмотрим сначала методы определения количеств воды, требуемой для хозяйственно-питьевых нужд населения.

Очевидно, общий расход на нужды населения в каком-либо населенном месте будет пропорционален числу жителей в нем. Для определения общего расхода необходимо прежде всего знать расход воды на хозяйственно-питьевые нужды, приходящийся на одного жителя, т. е. удельный расход. Он слагается из расходов на самые различные нужды и зависит от характера санитарно-технического оборудования зданий, благоустройства города, климатических условий и т. п. Чем выше степень благоустройства жилых районов, тем больше будет потребление воды; в жарком климате водопотребление будет больше, чем в умеренном или холодном, и т. п.

Опыт эксплуатации водопроводов населенных мест дает возможность определить фактический расход воды одним жителем при разной степени благоустройства жилых районов и в разных климатических поясах. Анализ и обработка этих фактических материалов позволяют выработать нормы водопотребления, т.е. расход воды на одного жителя, который следует принимать в основу определения требуемых расчетных количеств воды при проектировании новых водопроводов (или реконструкции существующих).

Расход воды на производственные нужды промышленных предприятий принимают на основании технологических расчетов. Расход воды на единицу продукции сильно колеблется и часто бывает различным даже на аналогичных предприятиях, поскольку он зависит от типа применяемого оборудования и аппаратуры, схемы технологического процесса и местных условий.

При составлении проекта водоснабжения расчетные расходы воды для нужд производства принимают по указанию технологов данной отрасли. Для предварительных ориентировочных расчетов потребления воды на производственные нужды можно использовать укрупненные удельные нормы расхода   воды  на   единицу продукции   в  различных СНиП допускают учитывать расходы воды на нужды местной промышленности (забирающей воду из городского водопровода) и на неучтенные нужды в размере 5—10% суммарного расхода воды на хозяйственно-питьевые нужды населения.

Способы сбережения воды: У коммунальных служб:

  • Структура платы за воду должна стимулировать ее экономию

  • Использование счетчиков воды

  • Не допускать утечек

У потребителей:

  • Использование туалетных бачков и насадок для душа с малым расходом воды

  • Своевременная смена прокладок, устранение утечек

  • Проведение профилактических проверок

  • Стоимость подключения нового жилья к водопроводу должна быть разной в зависимости от мер по экономии воды, предпринятых застройщиком

  • Зеленые насаждения не должны требовать частого полива

  • Внедрение эффективных способов ирригации и полива

Замкнутый цикл, повторное использование воды:

  • Очистка и повторное использование воды для непитьевых целей, например, воды, которая используется в системах охлаждения, в ирригационных системах.

2.Определение водоснабжения. Основные элементы систем водоснабжения. Значение воды для человечества. Запасы пресной воды на земле и на территории РФ.

Водоснабжением называют совокупность мероприятий по обеспечению водой различных потребителей (населения, промышленных предприятий, транспорта, сельского хозяйства) в необходимых количествах и требуемого качества.

Системой водоснабжения называют комплекс инженерных сооружений и устройств для получения воды из природных источников, ее отчистки, хранения запасов, транспортирования (подачи) различным потребителям в необходимом количестве и требуемого качества.

По назначению различают следующие системы водоснабжения:

- хозяйственную – для удовлетворения питьевых и хозяйственно-бытовых нужд населения и предприятий.

- производственную – для снабжения водой одного или нескольких промышленных предприятий или отдельных цехов.

- противопожарную – подающую воду для тушения пожара.

- объединенную – предозначающаяся для удовлетворения различных нужд ( например, хозяйственно-противопожарная система)

По способу подачи воды различают напорные и самотечные системы водоснабжения.

Напорные – вода от источника к потребителю подается насосами.

Самотечные – вода от источника к потребителю подается самотеком. Примером самотечных систем являются некоторые системы водоснабжения в горных местностях.

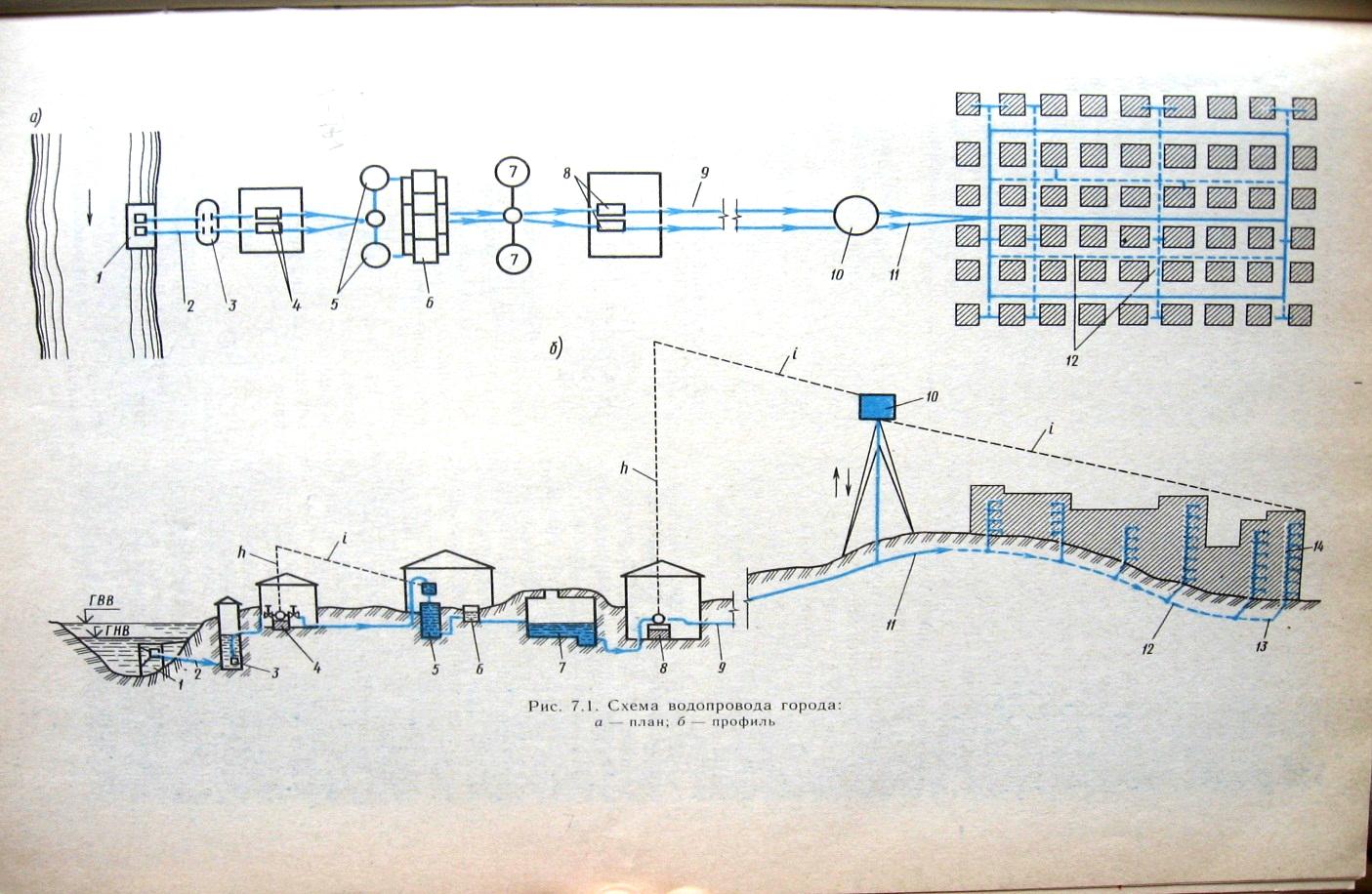

Упрощенное начертание системы водоснабжения на плане объекта называется схемой водоснабжения.

По подсчетам ученых известно, что 97.5% всей воды на Земле воды морей и океанов, соленые воды. Доля пресной воды 2,5% от общих мировых запасов.

            50% пресной воды заморожено в заполярье и горных ледниках, 49% представляют из себя грунтовые воды и находятся под землей. Пол процента пресных водных запасов рассеяно в почве в виде влаги. Оставшаяся часть наиболее доступная и дешевая – реки, озера, наземные водоемы. Из этих цифр наглядно видно, что самые ценные ресурсы водные, как самый важный компонент для жизнедеятельности человека и всего живого на планете Земля.

           Вода является важнейшим химическим соединением. Вода представляет собой прозрачную жидкость без цвета и запаха. Она имеет наибольшую теплоемкость среди жидкостей. Температура кипения воды 100°C, замерзания 0°C. Химический состав воды H2O. Вода единственное вещество на нашей планете, которое находится одновременно в трех состояниях – твердом, жидком, газообразном.

Крупнейшим хранилищем пресной воды в России выступает Сибирь и озеро Байкал. В озере Байкал содержится 1/5 всей пресной воды в мире и 3/4 всей пресной воды России.

3. Общие сведения о подземных и поверхностных источниках воды. Способы забора воды из подземных и поверхностных источников.

Источники водоснабжения могут быть подземные и поверхностные.

Подземные воды: воды зоны аэрации, безнапорные грунтовые воды, напорные межпластовые (артезианские) воды.

Воды зоны аэрации – воды почвенного слоя и верховодка, питаемые главным образом атмосферными осадками задерживающиеся на непроницаемых для воды водоупорных слоях. Эти воды неустойчивы в отношении дебита и подвержены загрязнению, поэтому их мало используют.

Безнапорные грунтовые воды – связаны с поверхностными водами рек, озер, морей. Питаются атмосферными водами. Грунтовые воды могут служить для хозяйственно-питьевого водосн., обладают ограниченным дебитом, подвержены загрязнению.

(для получения безнапорных грунт. вод применяются шахтные колодцы каменные, бетонные, железобетонные, деревянные, в которые вода поступает через дно и стенки.

Напорные межпластовые (артезианские) воды имеют напорную поверхность, так как протекают в напорных слоях, ограниченных сверху и снизу водонепроницаемыми слоями.

Такие воды находятся под напором и удовлетворяют строгим санитарным требованиям.

(для получения межпластовых вод применяют трубчатые колодцы, устраиваемые путем бурения скважин).

Для водоснабжения малых городов и поселков, для пром и хоз предприятий бывает достаточным сооружение 1-й, 2-х скважин.

Поверхностные источники водоснабжения: реки, озера, водохранилища на реках, моря.

Речная вода очищается для применения в хоз-питьевых нуждах, для тех целей очиства частична.

Водохранилище образуется плотиной, преграждающей русло реки и задерживающей воду в полноводье и паводки.

В практике применяют следующие основные типы водозаборных сооружений: Русловые водозаборы с самотечными трубопроводами, оканчивающимися береговым колодцем, из которого происходит откачка воды.

Береговые водозаборы применяют при крутых берегах и в зависимости от топографических и грунтовых условий строят раздельными или совмещенными с насосной станцией первого подъема. Совмещенные предпочтительнее как более компактные и дешевые.

Водоприемники инфлиртационного типа располагают у берега реки, строят для приема речной воды, прошедшей слои грунта, и применимы для получения воды, идущей для хоз-питьев нужд, особенно в шугоносных реках. В некоторых случаях требуется частичная или полная очистка воды.

Для приема воды из озер и водохранилищ применяют водоприемник островного типа. Водоприемник, расположенный в достаточном отдалении от берега, принимает чистую воду.

4. Зоны санитарной охраны источников водоснабжения.

Охрана источника водоснабжения и бассейна его питания от загряз­нений требует организации зон сани­тарной охраны с определением гра­ниц этих зон и режима в пределах их территории, что следует рассмат­ривать как часть общей работы по охране водоема. Основным назначе­нием этого мероприятия является предохранение источника от загряз­нения и вместе с тем контроль дебита источника и наблюдение за эксплуа­тацией водопроводных сооружений.

Зоны санитарной охраны водопро­вода должны включать зону сани­тарной охраны источника водоснабже­ния, в том числе водоподводящего канала, и зоны санитарной охраны площадок водопроводных сооружений и водоводов. Зона санитарной охраны должна состоять: для источников водоснабжения из первого и второго поясов, для водозаборных сооружений и площадок водопроводных сооружений из первого пояса, для водоводов из второго пояса.

На территории первого пояса зон санитарной охраны источников водоснабжения и площадок водопровод­ных сооружений запрещается: проживание людей, выпуск стоков, купание, водопой и выпас скота, стирка белья, рыбная ловля, применение для расте­ний ядохимикатов, органических и не­которых видов минеральных удобре­ний. Здания, находящиеся на тер­ритории первого пояса зоны санитар­ной охраны, должны быть канализо­ваны. Территория первого пояса долж­на быть спланирована с организацией отвода поверхностного стока за ее пределы. При расположении в непосредственной близости к грани­цам первого пояса существующих жилых, производственных и других зданий должны быть приняты меры по благоустройству их территории и исключение возможности загрязнения территории зоны. Территория первого пояса источника водоснабжения, пло­щадок водопроводных сооружений, а также участков водоподводящих кана­лов в пределах населенных пунктов должна быть ограждена забором и озеленена. Акваторию первого пояса должны ограждать бакенами. В судо­ходных водоемах над оголовками во­дозаборов должны устанавливать ба­кены с освещением.

Для территории первого пояса зо­ны санитарной охраны источника во­доснабжения и площадок водопровод­ных сооружений должны предусмат­риваться постоянная сторожевая ох­рана или сторожевая (тревожная) сигнализация.

На территории второго пояса зон санитарной охраны источников водо­снабжения и водопроводных сооруже­ний следует контролировать отведение территорий для населенных мест, лечебно-профилактических и оздоро­вительных учреждений, промышленных и сельхоз объектов.

Во втором поясе запрещается: загрязнение территорий нечистотами, мусором, навозом, промышленными отходами и др.; размещение складов :орюче-смазочных материалов, ядо­химикатов и минеральных удобрений, накопителей, шламохранилищ и дру­гих объектов, которые могут вызвать химические загрязнения источников водоснабжения; размещение кладбищ, скотомогильников, нолей ассенизации, полей фильтрации, земледельческих полей орошения, навозохранилищ, силосных траншей, животноводческих и птицеводческих предприятий, кото­рые могут вызвать микробные за­грязнения источников водоснабжения; применение удобрений и ядохимика­тов.

Однако во втором поясе допускает­ся птицеразведение, стирка белья, купание, туризм, водный спорт, уст­ройство пляжей и рыбная ловля. Устанавливаются места переправ, мостов, пристаней.

  • Третий пояс (зона химического загрязнения) определяется гидродинамическими расчётами, исходя из условия, что если за её пределами в водоносный горизонт поступают стабильные химические загрязнения, то они окажутся вне области питания водозабора или достигнут её не ранее истечения расчётного срока эксплуатации. Минимальный расчётный срок эксплуатации скважины — 25 лет. Обычно для расчётов используют 10 000 суток, что приблизительно на 10 % больше, чем 25 лет, то есть 9125 суток.

5. Наружные сети водопровода города. Основы конструирования сети. Взаимосвязь принимаемых инженерных решений при проектировании наружного водопровода и архитектурно-планировочных решений города.

Водопроводная сеть является одним из основных элементов системы водоснабжения и неразрывно связана в работе с водоводами, насосными станциями, подающими воду в сеть, а также с регулирующими емкостями (резервуарами и башнями).

Водопроводная сеть должна удовлетворять следующим основным требованиям:

а)         обеспечивать подачу заданных количеств воды к местам ее потребления под требуемым напором;

б)         обладать достаточной степенью надежности и бесперебойности

снабжения водой потребителей.

в) сеть должна быть запроектирована наиболее экономично.

Выполнение этих требований достигается правильным выбором конфигурации сети и материала труб, а также правильным определением диаметров труб с технической  и экономической   точки   зрения.

В одопроводные сети состоят из магистральных ( служат для транспортировки транзитных масс воды) и распределительных линий. (транспортировка воды от магистральных к отдельным зданиям)

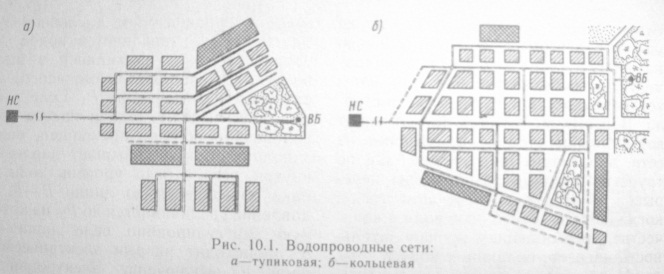

По очертанию в плане водопроводные сети бывают : тупиковые, кольцевые, комбинированные. Тупиковые -короче кольцевых, более экономичны, но не может гарантировать бесперебойной подачи воды, т.к. в случае аварии на одном участке, все послед. участки не будут снабжаться водой. В кольцевой сети при аварии, (и выключении) любого ее участка вода может быть подана в обход по параллельно расположенным линиям. При этом нарушается снабжение водой только тех потребителей, которые присоединены к выключенному участку.(на рисунке:слева-тупиковая, справа- кольцевая)

Расположение линий водопроводной сети зависит:

1)  от характера планировки снабжаемого водой объекта,    размещения отдельных потребителей  воды, расположения проездов,  формы и  размеров  жилых  кварталов,  цехов,  зеленых  насаждений  и  т.  д.;

2)         от наличия естественных и искусственных препятствий для про

кладки труб  (рек, каналов, оврагов, железнодорожных путей и т. п.);

3)         от рельефа местности.

6. Глубина заложения сетей. Материалы труб, применяемых при прокладке наружных сетей.

Требования к трубам:

  1. прочность для восприятия суммарного напряжения от внутр. давления воды, грунта и транспортных нагрузок.

  2. Высокая гидравлич. гладкость внутр. поверхности

  3. Большая долговечность

  4. Минимальная стоимость

Для наружных сетей в настоящее время возможно применение труб из следующих материалов:

1) Железобетон:

+ достаточная прочность для укладки под автомобильными дорогами;

+ минимальная цена из всех альтернативных видов труб;

- наибольшая масса, максимальные затраты на транспортировку и монтаж;

- газовая коррозия в процессе эксплуатации, низкая герметичность труб;

2) Стальные трубы:

+ высокая прочность и ремонтопригодность, простота монтажа и демонтажа;

- высокая стоимость, значительный вес 1 погонного метра трубы;

- низкая коррозионная стойкость, большие отложения на внутренней поверхности труб;

3) Высокопрочный чугун - ВЧШГ:

+ наибольший срок эксплуатации, высокая прочность и жесткость, минимальная хрупкость;

+ наличие большого количества фасонных частей и типоразмеров труб (до 3000 мм);

+ простота сборки и монтажа трубопровода, минимальные требования к грунту;

- высокая стоимость труб,

- необходимость применения тяжелой строительной техники;

4) Стеклопластиковые трубы:

+ высокая прочность, жесткость (модуль упругости) и срок эксплуатации;

+ стойкостью к высоким температурам и агрессивным жидкостям одновременно;

+ меньшая стоимость по сравнению с чугунными трубами;

- наибольшая хрупкость из всех видов труб,

- высокие требования к грунту основания и грунту обратной засыпки;

- значительное время ремонта при авариях, сложность монтажа;

5) Полиэтилен:

+ высокая прочность, небольшой вес, простота в эксплуатации и обслуживании;

+ возможность намотки труб в бухты и наибольшая скорость монтажа малых диаметров;

+ наличие больших диаметров раструбных канализационных труб (до 2000 мм);

- высокая стоимость труб как следствие большой зависимости от цен на сырье;

- невысокая жесткость, сложность и энергозависимость при монтаже больших диаметров методом сварки;

Глубина заложения труб:

Глубина укладки труб зависит от глубины промерзания почвы, т. е. глубины проникновения нулевой изотермы, от температуры подаваемой по трубам воды и режима ее подачи. По указаниям СНиП глубина заложения труб  (считая до низа трубы) должна быть на 0,5 м больше расчетной глубины промерзания грунта  (проникновения в грунт нулевой изотермы).

Глубина заложения металлических труб для северных районов Союза обычно составляет 3—3,5 м, для средней полосы — 2,5—3 м и для южных районов—1,25—1,5 м.

Минимальную глубину укладки определяют исходя из условия предохранения труб от внешних нагрузок  (в частности, от транспорта)  и нагревания в летнее время. По соображениям защиты труб от нагревания глубина заложения труб хозяйственно-питьевых водопроводов не должна быть меньше 0,5 м до верха трубы. Глубина заложения труб, принятая для данной местности, приблизительно одинакова для всей сети, и водопроводные линии в основном следуют рельефу местности.

7. Размещение сетей вдоль улиц и проездов. Выполнение требований пожарной безопасности.

 Пожарные гидранты надлежит предусматривать вдоль автомобильных дорог на расстоянии не более 2,5 м от края проезжей части, но не ближе 5 м от стен зданий; допускается располагать гидранты на проезжей части. При этом установка гидрантов на ответвлении от линии водопровода не допускается. Расстановка пожарных гидрантов на водопроводной сети должна обеспечивать пожаротушение любого обслуживаемого данной сетью здания, сооружения или его части не менее чем от двух гидрантов при расходе воды на наружное пожаротушение 15 л/с и более и одного — при расходе воды менее 15 л/с с учетом прокладки рукавных линий длиной, не более указанной в п. 9.30 по дорогам с твердым покрытием. Расстояние между гидрантами определяется расчетом, учитывающим суммарный расход воды на пожаротушение и пропускную способность устанавливаемого типа гидрантов по ГОСТ 8220—85* Е.

8.Способы повышения давления в городском водопроводе.

-Водонапорные баки

-Насосные повысительные установки

-Гидропневматические установки

применяют для повышения давления, а также для создания регулирующего и пожарного запаса воды. Пневмати­ческие установки особенно целесооб­разны при невозможности установить водонапорные баки, а также для от­дельно стоящих зданий, имеющих значительную неравномерность водо- потребления. При необходимости иметь в сети водоснабжения постоян­ное давление принимают пневматичес­кие системы с постоянным давлением, во всех остальных случаях предпочте­ние отдают системам с переменным давлением, которые экономичнее и проще в эксплуатации.

Установка работает следующим образом. Из водопровода вода насо­сом подается в сеть и в пневматичес­кий резервуар, в верхней части кото­рого находится сжатый воздух, нака­чиваемый в резервуар компрессором. При отключении насоса вода вытес­няется в сеть из резервуара за счет давления воздуха. При понижении уровня воды в резервуаре давление воздуха уменьшается. При достиже­нии нижнего уровня воды в резервуаре включается насос, который, преодоле­вая давление воздуха, накачивает воду в резервуар. Резервуары для пневматического водоснабжения мож­но применять горизонтальные и вер­тикальные. Пневматические установ­ки, используемые для тушения пожа­ра, устанавливают в помещениях I и II степени огнестойкости с отдель­ным выходом наружу или лестнич­ную площадку. Рекомендуется располагать пневматические установки в верхних этажах здания, так как при этом расчетное давление в резервуа­рах может быть уменьшено на высоту подъема, что дает возможность облег­чить их конструкцию.

Подключение циркуляционных трубопроводов разных зон к общей гребенке происходит через узел, включающий в себя, кроме запорной арматуры и обратного клапана, регулятор давления «после себя» и регулятор расхода. Такая схема была принята после множества проб и ошибок. Сначала устанавливались регулирующие клапаны с электрическим управлением. В процессе эксплуатации выяснилось, что их скорости срабатывания не хватает для нормальной работы. Требовалось найти оборудование, способное более оперативно а реагировать на изменение давления в циркуляционном трубопроводе. В результате были выбраны регуляторы давления прямого действия. Первоначально их поставили без регуляторов расхода, но поскольку циркуляционные насосы способствуют завоздушиванию, данные регуляторы давления начали работать как дроссели с недопустимыми шумами. Для устранения этого дефекта систему пытались отрегулировать более тщательно, но затем поставили регуляторы расхода, после чего описанный эффект исчез.  Чтобы изменение давления в городском водопроводе не влияло на стабильность поддержания давления насосными станциями, на вводе водопровода установлен регулятор давления «после себя». Если до установки этого регулятора разброс давлений составил 0,6–0,9 атм., то после установки он стабилизировался на уровне 0,2–0,4 атм. На вводе горячего водо-снабжения (после теплообменников, перед насосной станцией каждой зоны) также установлены свои регуляторы давления «после себя», благодаря которым исключаются ложные срабатывания обратных клапанов и включение резервных насосов без особой на то необходимости.

В качестве мер защиты от гидравлических ударов, вызываемых внезапным выключением или включением насосов, следует принимать: установку на водоводе клапанов для впуска и защемления воздуха; установку на напорных линиях насосов обратных клапанов с регулируемым открытием и закрытием; установку на водоводе обратных клапанов, расчленяющих водовод на отдельные участки с небольшим статическим напором на каждом из них; сброс воды через насосы в обратном направлении при их свободном вращении или полном торможении; установку в начале водовода (на напорной линии насоса) воздушно-водяных камер (колпаков), смягчающих процесс гидравлического удара.

9.Способы прокладки водопроводных линий через препятствия - водоемы, железные я шоссейные дороги и т.п.

Переходы через реки, овраги и под трамвайными и железнодорож­ными путями выполняются различны­ми способами. Прокладку трубопро­водов через реки можно осуществить надземным переходом и по дну реки. Наиболее целесообразно переход реки осуществлять по способу подвески трубопровода под мостами или под выносными их частями с использова­нием существующих и в отдельных случаях с устройством специальных мостов. Переходы проектируют из стальных труб со сварными стыками, усиленными муфтами, и покрытых усиленной противокоррозионной изо­ляцией.

Трубопровод должен быть подверг­нут гидравлическому, теплотехничес­кому, механическому расчету, на осно­вании которого устанавливают диа­метр, толщину стенки трубы и слоя изоляции, точки размещения подвесок и компенсаторов. При переходе реки по дну прокладывают дюкер не менее чем в две линии. Дюкером называют участок трубопровода, проложенный по дну реки в траншее. Минималь­ное расстояние от верха трубопровода до дна реки принимают не менее 0,5 м, а в пределах фарватера судоходных рек — не менее 1 м. Расстояние между нитками дюкеров принимают равным расстоянию между водоводами. По обе стороны дюкера устраивают ка­меры переключений с установкой за­движек, позволяющих выключать при аварии одну из ниток. В одной из этих камер предусматривают задвижку вы­пуска. Переход оврагов водоводами и участками сетей можно осуществлять как посредством укладываемых ниже дна дюкеров, так и с применением надземных переходов. При укладке дюкера необходимо выполнять все требования, предъявляемые к укладке дюкера при переходе через реки, об­ратив особое внимание на укрепле­ние склонов оврага. Конструкции над­земных переходов, применяемых в практике строительства водопровод­ных сетей, разнообразны. К основным видам устройства надземных перехо­дов трубопроводами относятся: в виде «провисающей нити»; укладка по спе­циально сооруженным опорам и эста кадам; устройство переходов в. дам­бах; устройство переходов в виде труб­чатых самонесущих арок.

10.Общие сведения об устройстве внутридомового водопровода. Трубы, применяемые для монтажа систем водопровода внутри зданий. Места прокладки водопроводных стояков и этажных подводок.

Системой водоснабжения зданий (внутренним водопроводом) назы­вают совокупность трубопроводов и оборудования, которые подают воду из наружного водопровода к местам ее использования в здании. Системы водоснабжения зданий могут питать­ся водой от центральных или район­ных систем наружного водопровода, а также от местных источников водо­снабжения.

Водопроводы зданий в общем слу­чае состоят из следующих основных элементов: ввода (или нескольких вводов); водомерного узла; распреде­лительных магистралей; стояков и

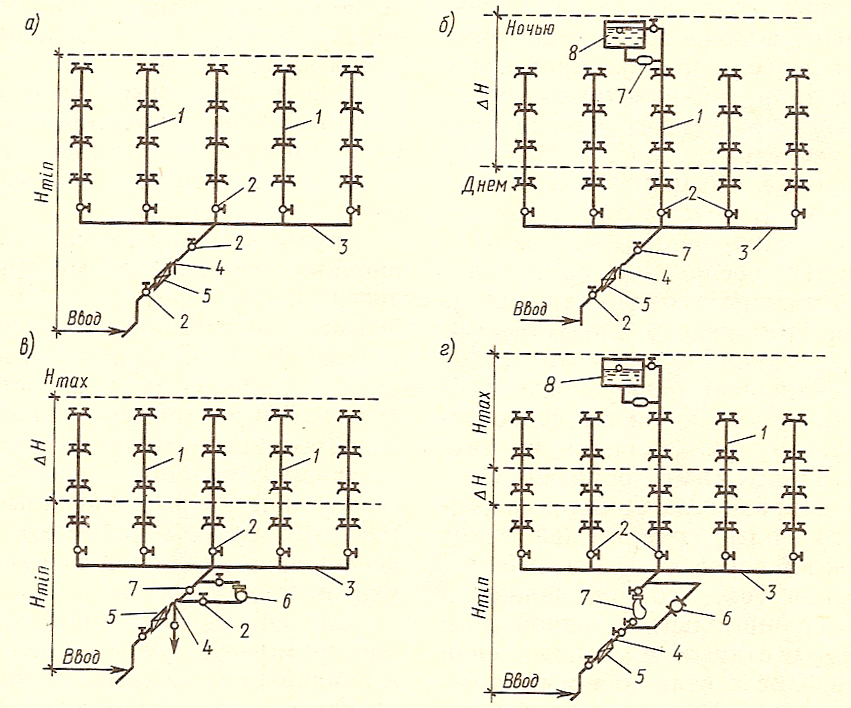

Рис. 17.1. Схемы систем водоснабжения зданий. Однозонные системы: а — при постоянном (достаточном) напоре; б— при периодическом напоре с водозапасным баком; в— при периодическом напоре с насосом; г — при постоянно недостаточном напоре; Многозонные системы: д— при подаче воды одним трубопроводом во все зоны из одной насосной станции; е — при последовательной по­даче воды; ж — при параллельной подаче воды; / — стояки с водоразборными точками; 2 — запорная арма­тура; 3 — магистрали; 4 — спусковой кран; 5 — водомер; 6— насос; 7 — обратный клапан; 8— водозапасный бак

подводок; водоразборной и регулиру­ющей арматуры; устройств для созда­ния напора (насосов, пневмо-устройств, баков); устройств для ту­шения пожаров, поливки и др.

Внутренние водопроводы, так же как и наружные, могут быть различ­ного назначения: хозяйственно-питье­вые, производственные, противопо­жарные. Часто устраивают объеди­ненные системы — хозяйственно-про­тивопожарные, производственно-про­тивопожарные и др. Выбор системы внутреннего водопровода обычно оп­ределяется назначением здания, его строительными показателями и тех­нико-экономическими соображениями. Согласно СНиПу в жилых зданиях высотой до 12 этажей предусматрива­ется только система хозяйственно-питьевого водоснабжения, а в жилых зданиях в 12 этажей и выше и в обще­житиях, гостиницах и ресторанах в

4 этажа и выше устраивают хозяйст­венно-противопожарные водопроводы. При необходимости устройства в од­ном здании водопроводов разного назначения они могут быть как раз­дельными, так и объединенными.

Схема системы водоснабжения здания зависит от величины свобод­ного напора в наружной сети у ввода (Ясв) и назначения здания.

  1. При свободном напоре (Ясв) на отметке поверхности земли у вво­да в здание, больше требуемого на­пора (Ятр), состоящего из суммы со­противлений на трение, местных со­противлений, напора на излив и гео­метрической высоты наиболее высоко расположенных приборов, применяют наиболее распространенную и простую схему без установки для повышения напора в сети внутреннего водоснаб­жения (рис. 17.1, а).

2. Если периодически (например, в отдельные часы суток) напор на вводе бывает ниже требуемого, целе­сообразно устройство водопровода здания по схеме с водонапорным ба­ком без насоса. В часы, когда Нсв>=Нтр, происходит наполнение бака, а при Hсв<Hтр — его опорожнение. На вводе при этой схеме обязательно устанавливают обратный клапан, не позволяющий воде в часы недоста­точного напора уходить из бака в на­ружную сеть (рис. 17.1,6).

3. Схему водопровода здания с повысительными насосами применяют при Нсвтр, если нехватка напора постоянна, а расход воды равноме­рен. Насосы устанавливают на обвод­ной линии. Включение насосов обычно автоматизируют (рис. 17.1, в).

4. При тех же условиях, что и в предыдущем случае, т. е. при НСВ<Нтр, но при неравномерном расхо­довании воды, необходимо применять схему с повысительными насосами и водонапорным баком. Водонапорный бак является аккумулирующей емко­стью, которая принимает избыток воды или восполняет ее нехватку при увеличившемся водозаборе (рис. 17.1, г), обеспечивает работу насосов при оптимальном коэффициенте по­лезного действия и уменьшает экс­плуатационные расходы, так как сокращает время работы насосов.-

Водопроводные сети здания по кон­фигурации могут быть тупиковыми, кольцевыми, комбинированными и зо­нированными.

Тупиковые сети обычно применяют в жилых, общественных, а иногда и в промышленных зданиях, где в случае аварии допускается перерыв в подаче воды.

Кольцевые сети устраивают в зда­ниях, где даже временное прекраще­ние подачи воды недопустимо или при противопожарных водопроводах с числом пожарных кранов более 12. Кольцевые сети для повышения на­дежности должны иметь два ввода или более.

Комбинированные сети, т. е. сети, имеющие и кольцевые и тупиковые

участки магистральных трубопрово­дов, применяют в крупных зданиях, потребляющих большое количество воды устройствами и установками с большой рассредоточенностью (на­пример, прачечные, бани, промышлен­ные предприятия и др.).

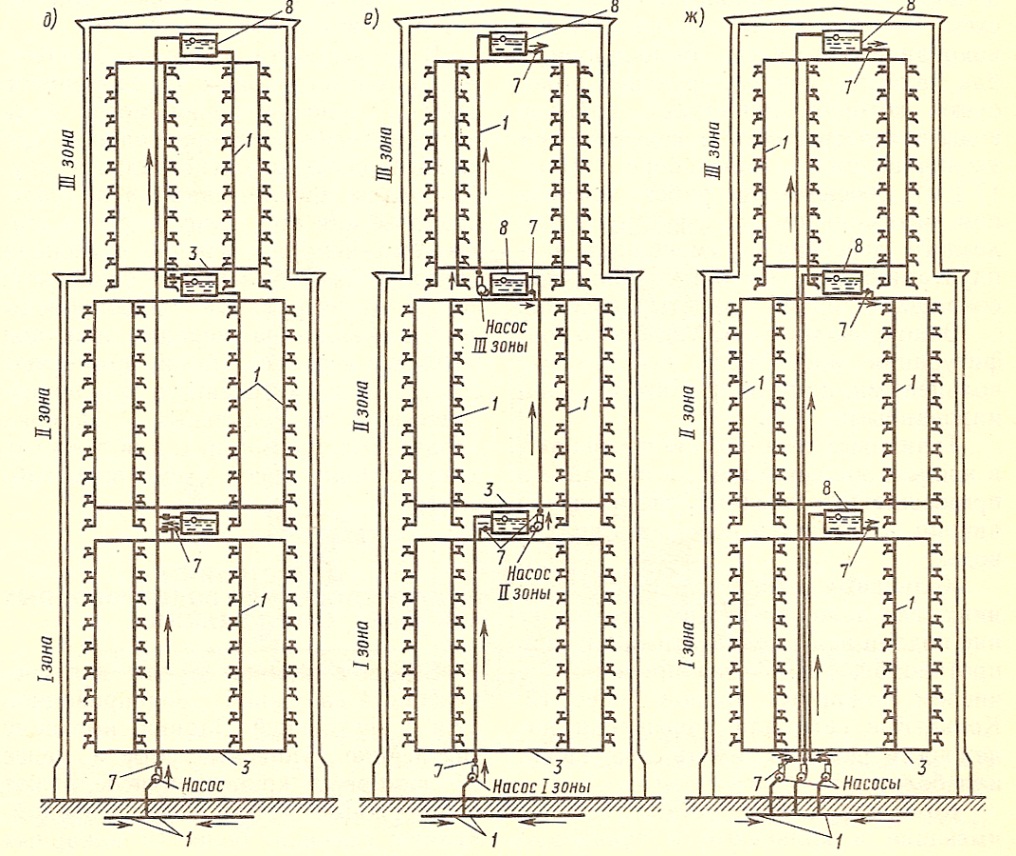

Зонные водопроводы устраивают, как правило, в жилых зданиях, адми­нистративных зданиях, гостиницах, пансионатах, домах отдыха и др., когда требуемый напор в сети превос­ходит максимально допустимый напор во внутренних сетях, принимаемый равным 60 м вод. ст. Зонированная система водоснабжения представляет собой несколько самостоятельных систем, делящих здание по высоте на отдельные зоны (рис. 17.1, д, е,ж). Иногда системы зонного водоснабже­ния устраивают и в зданиях меньшей этажности, выделяя нижнюю зону с непосредственным питанием от наруж­ных сетей, а верхние этажи выделяя в зону с подкачкой.

В зависимости от места располо­жения магистральных трубопроводов системы водоснабжения могут быть с нижней и верхней разводкой. При нижней разводке магистральные тру­бопроводы прокладывают в подвале, подполье или под полом первого эта­жа. Это наиболее распространенная схема. Схема с верхней разводкой, когда магистральные трубопроводы прокладывают на чердаке или под потолком верхнего этажа, применяют обычно в промышленных или произ­водственно-коммунальных зданиях (прачечные, бани и др.), или в жилых зданиях при зонной схеме водоснаб­жения.

Водопроводные стояки и подводки к приборам в жилых зданиях можно прокладывать открыто по стенам или в бороздах, устроенных в стенах (скрытая проводка).

В канализационнных, водосточных, дымовых и вентиляционных каналах прокладка водопроводных труб не допускается.

Чтобы можно было собирать и разбирать трубопроводы, не повреждая стен, расстояние от поверхности стен до неизолированных водопроводных стояков при открытой их прокладке должно быть равно 35 мм при диаметре труб до 32 мм и 50 мм при диаметре труб от 40 до 50 мм. Допускаются отклонения в ту или другую сторону на 5 мм.

Прокладывать стояки горячего и холодного водоснабжения рядом с канализационным стояком нужно в соответствии с монтажным положением канализационных и водопроводных стояков.

Расстояние между центрами горячих и холодных стояков принимается 80 мм. Горячий стояк монтируют справа от стояка холодного водоснабжения.

11. Взаимосвязь принимаемых инженерных решений при проектировании внутреннего водопровода с архитектурно-планировочными решениями зданий.

Внутренние водопроводы делятся по назначению: хозяйственно– питьевые /производственные /противопожарные/объединяют: хозяйственно – противопожарные

По снипу в жилых зданиях до 12 эт. – система хоз-но – питьевого водоснабжения .

В зданиях более 12 эт. , также в гостиницах, общественных зд-х и ресторанах (4 эт. и выше) – хоз-но – противопожарные водопроводы.

Водопроводные сети:

-тупиковые (жилые, общественные, иногда пром-е)

-кольцевые (зд-я, где недопустима прекращение подачи воды или при противопожарных водопроводах с числом пожарных кранов более 12)

-комбинированная сеть (в крупных зданиях, потребляющих большое количество воды – прачечные, бани, пром. предприятия)

-зонные водопроводы (в жилых административных зданиях, гостиницах, пансионатах и тд.). Зонированная система водоснабжения представляет собой несколько самостоятельных систем, делящих здание по высоте на отдельные зоны Иногда системы зонного водоснабже¬ния устраивают и в зданиях меньшей этажности, выделяя нижнюю зону с непосредственным питанием от наруж¬ных сетей, а верхние этажи выделяя в зону с подкачкой.

Водопроводы зд-й состоят из ввода (или нескольких), водомерный узел, распределительные магистрали, стояки и подводки, водоразборная и регулирующая арматура, устройство для тушения пожара, устройство для поливки и тд.

Два ввода нужны если в жилом здании более 500 квратир, более 12 пожарных кранов. Обычно на вводах в зд-я устанавливают счетчики.

Во внутренних водопроводах применяют центробежные насосы. Насосные установки применяют при постоянно недостаточном напоре в городских сетях для водоснабжения зд-й.

В зависимости от места располо¬жения магистральных трубопроводов системы водоснабжения могут быть с нижней и верхней разводкой. При нижней разводке магистральные тру¬бопроводы прокладывают в подвале. Схема с верхней разводкой, когда магистральные трубопроводы прокладывают на чердаке или под потолком верхнего этажа, применяют обычно в промышленных или произ¬водственно-коммунальных зданиях (прачечные, бани и др.), или в жилых зданиях при зонной схеме водоснаб¬жения.

12. Типы противопожарных водопроводов жилых, общественных и промышленных зданий.

Внутренние противопожарные водопроводы с пожарнами кранами должны быть в:

• Жилые здания высотой 12 эт. И более

• В гостиницах и общественных зданиях высотой 4 и более эт.

• Административных зданиях и вспомогательных зд. пром предприятийв 6 и более эт.

• В больницах, лечебно-профилактических учреждениях, санаториях, школах, институтах, музеях, библиотеках, выставочных павильонах при объеме каждого здания 7500 м3, театрах, к/н-театрах.

-Простые противопожарные водопроводы

Систему противопожарного водопровода в зданиях, имеющих системы хозяйственно-питьевого или производственного водопровода, как правило, объединяют с одной из них. Тушение пожара предусматривается от размещаемых на специальных пожарных стояках пожарных кранов. Внутренние пожарные краны устанавливают преимущественно у входов, на площадках лестничных клеток, в вестибюлях, коридорах, проходах и других наиболее доступных местах.

Спринклерные системы пожаротушения

применяют в помещениях и зданиях, где огонь может иметь быстрое распространение. (помещения по производству резинотехнических изделий, цехи по обработке дерева, окрасочные цехи с применением нитролаков и др.). Спринклерные системы предназначены для автоматического тушения пожара водой (при автоматическом включении пожарных насосов) без участия человека и с одновременной подачей сигнала пожарной тревоги.включает в себя размещаемую под потолком защищаемого помещения систему распределительных трубопроводов с патрубками для присоединения спринклерных головок (спринклеров). На начальном участке системы устанавливается контрольно-сигнальный клапан (КСК). Надежность обеспечивается за счет использования двух независимых источников водоснабжения. Для подачи воды на начальной стадии пожаротушения устраиваются автоматические водопитатели – водонапорные баки и гидропневматические установки, в которых должен храниться запас воды, необходимый для десятиминутной работы с расходом воды не менее 10 л/сек.

Дренчерные системы пожаротушения

разделяются на дренчерные установки, защищающие всю площадь помещения, и дренчерные завесы, устраиваемые для предупреждения перехода огня с одной части здания на другую. применяются в помещениях с высокой пожарной опасностью, где возможно быстрое распространение фронта пожара, при котором срабатывающие с запозданием спринклеры не в состоянии локализовать огонь (на предприятиях взрывчатых веществ, целлулоида и др.). Дренчерные завесы предназначены не для тушения пожара, а для того, чтобы ограничить его распространение по всему зданию. Для этого помещение или здание делится водяными завесами на несколько частей.Схема дренчерной установки совпадает со схемой спринклерной системы пожаротушения. Отличие в том, что вместо спринклеров на распределительных трубопроводах устанавливаются дренчеры – аналогичные устройства для разбрызгивания воды, но без клапанов и замков,

т. е. всегда открытые. Поэтому система распределительных трубопроводов находится под действием только атмосферного давления.

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]
