1. Линейные электрические цепи. Трёхфазные цепи. Трансформаторы.

1.Единицы измерения силы тока (I), напряжения (U), сопротивления (R), частоты (ν), индуктивности (L), ёмкости (С).

Ответ: А, В, Ом, Гц, Гн, Ф.

2. Записать формулу мощности приёмника.

Ответ: P_пр= UI = I²R

3. Записать закон электромагнитной индукции

Ответ: ε = -dФ/dt

4. Что такое электрический ток в металлах?

Ответ: процесс движения свободных электронов (ионов) в направлении сил поля.

5. Назовите группы, на которые делятся все вещества в зависимости от электропроводности.

Ответ: проводники, диэлектрики, полупроводники.

6.Как на электрической схеме означается полупроводниковый диод?

Ответ:

7. Назовите три режима работы электрических цепей.

Ответ: номинальный, режим холостого хода, режим короткого замыкания.

8. Нарисуйте условное обозначение термопары.

Ответ:

9. Что такое гальваностегия?

Ответ: процесс покрытия металлов защитным слоем другого металла.

10.Напишите закон Ома для полной цепи.

Ответ:

11. Напишите законы Кирхгофа.

Ответ:

;

12. В каких единицах измеряется количество теплоты?

Ответ: Дж (Джоуль)

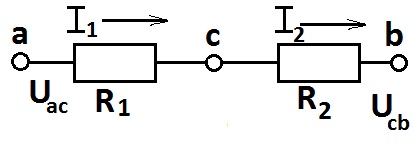

1 3. Напишите свойства цепи при последовательном соединении элементов.

Ответ: R₀=R₁+R₂

I=I₁=I₂

U_ab=U_ac+U_cb

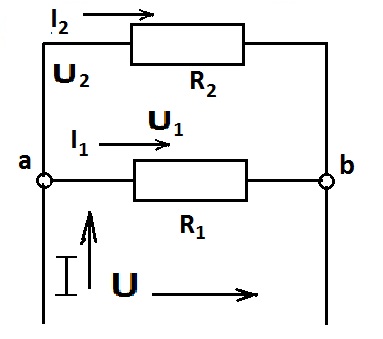

14.Напишите свойства цепи при параллельном соединении элементов.

Ответ: U=U_R1+U_R2, I=I₁+I₂,

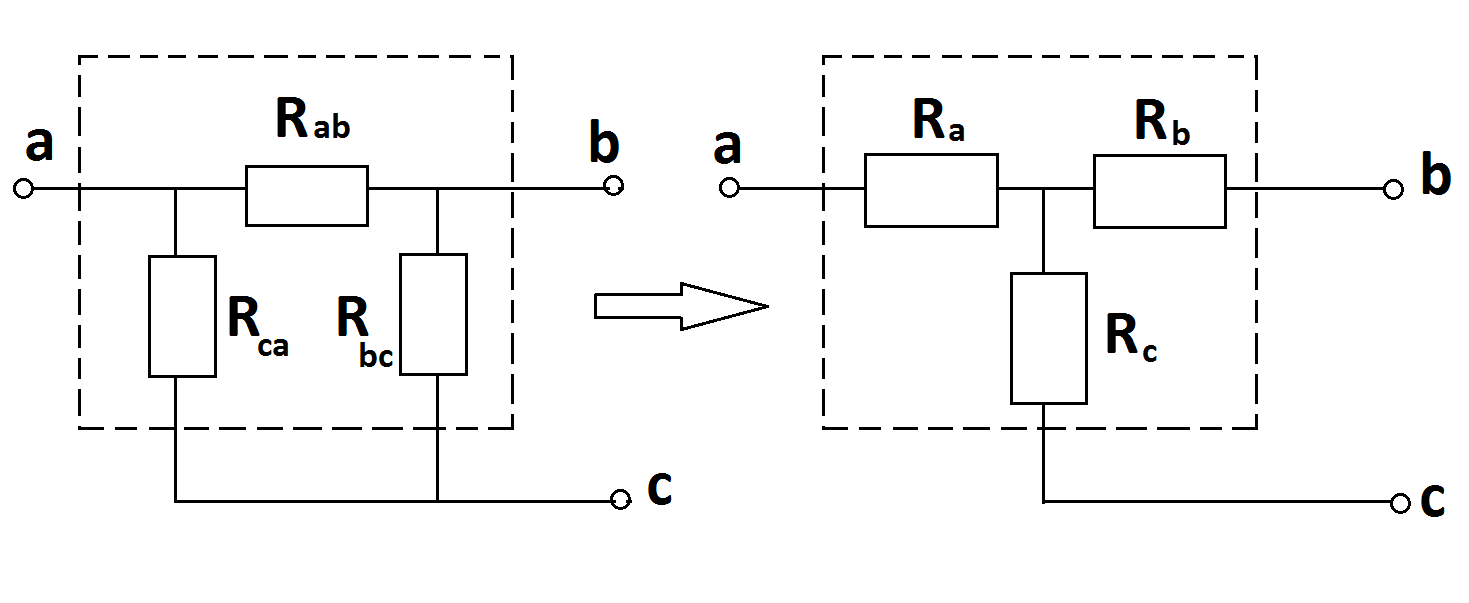

15. Напишите формулы эквивалентного преобразования для сопротивлений при преобразовании соединения элементов цепи треугольником в соединение звездой.

Ответ:

16. Когда применяется метод двух узлов?

Ответ: Когда рассчитываем цепи с 2 узлами, между которыми включены активные и пассивные цепи.

17. Что называется потенциальной диаграммой?

Ответ: график зависимости потенциала φ от сопротивления R.

18. Напишите формулу ЭДС в общем случае, при условии протекания переменного синусоидального тока.

Ответ: e = E_msin(ωt+ψ_e)

19. Напишите формулу сдвига фаз.

Ответ: φ = ψ_{u –} ψ_i

20. Тригонометрическая форма записи комплексного числа.

Ответ: А= Acos ψ_A +jAsin ψ_A

21. Решите пример (3+j2)/(2-j4)

Ответ: + j

22. Как на электрической схеме изображается катушка индуктивности?

Ответ:

23. Напишите формулу индуктивного сопротивления.

Ответ: X_L= 2πƒL

24. На какой угол отстаёт ток по фазе от напряжения в цепи с катушкой индуктивности?

Ответ: π/2.

25. Запишите закон Ома в комплексной форме (для цепи с катушкой

индуктивности).

Ответ:

26. Запишите формулу для вычисления емкостного сопротивления.

Ответ: Х_с = 1/(2πƒC)

27. Напишите закон Ома для действующих значений (цепь с конденсатором).

Ответ: I = U_cωC.

28. Запишите закон Ома в комплексной форме в общем виде.

Ответ:

29. В каких единицах измеряется реактивная мощность Q?

Ответ: [BAР] (вольт ампер реактивный)

30. Напишите формулу для вычисления коэффициента мощности.

Ответ: cos φ = P/S

31.Как можно добиться резонанса напряжений?

Ответ:

• изменение индуктивности L катушки

• изменение электрической емкости С конденсатора

• изменение частоты тока ƒ питающей сети.

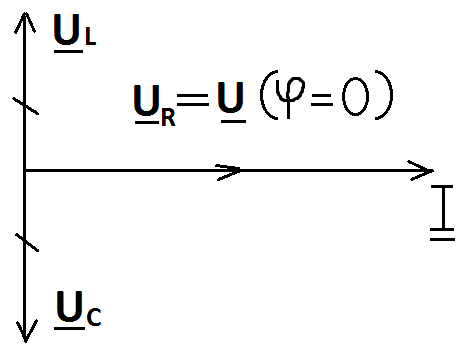

32. Нарисуйте векторную диаграмму при резонансе напряжений; условие резонанса и его характеристики.

Ответ: Х_с = Х_L, I max

33. Напишите формулу емкостной проводимости в цепи с конденсатором.

Ответ: В_с = Х_с/Z²

34. Какой угол сдвига фаз существует в трёхфазных цепях?

Ответ: 120^о

35. Нарисуйте схему соединения трёхфазного приемника звездой с нейтральным проводом.

Ответ:

36. При каком условии трёхфазная система считается симметричной?

Ответ:

37. Дайте определение фазному напряжению, линейному напряжению. Покажите связь между ними.

Ответ: Фазное напряжение (U_ф) – это напряжение между началом А фазы и концом Х фазы. Линейное напряжение (U_Л) – это напряжение между началами двух фаз (фазы А и фазы В):

При соединении звездой линейное напряжение больше фазного в

38. Чему равен ток нейтрального провода?

Ответ:

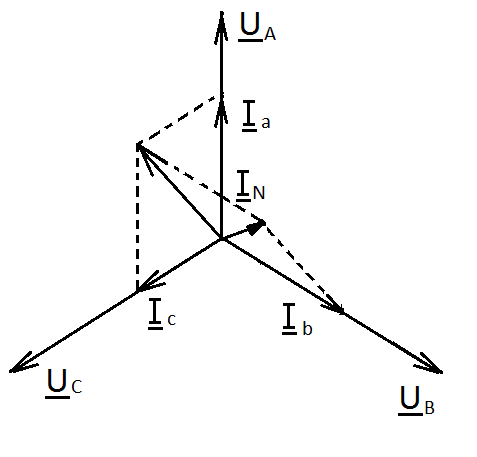

39. Изобразите векторную диаграмму для случая несимметричной активной нагрузки в фазах трёхфазного приемника, дайте необходимые пояснения.

Ответ: , ,

40. Напишите формулу активной мощности в трехфазной цепи при симметричной и несимметричной нагрузке фаз.

Ответ: – при симметричной нагрузке фаз активная мощность равна утроенной мощности одной фазы,

– при несимметричной нагрузке фаз активная мощность равна сумме показаний ваттметров, включенных в каждую фазу при четырёхпроводной системе (в трехпроводной системе ).

41. Классификация трансформаторов по числу фаз.

Ответ: однофазные, трёхфазные.

42. Запишите формулу коэффициента трансформации.

Ответ: K= ε_ВН /ε_НН

43. Напишите режимы работы трансформатора.

Ответ: Режим холостого хода, режим короткого замыкания, режим нагрузки.

44. Сколько процентов составляет мощность трансформатора при холостом ходе от номинальной мощности?

Ответ: 1- 2%

45. При каком условии КПД трансформатора максимален?

Ответ: Р_о=Р_м (потери в проводах обмотки равны потерям в стали сердечника)

46. Назовите внешнюю характеристику трансформатора.

Ответ: U₂= ƒ( ) (зависимость напряжения вторичной обмотки от протекающего по ней тока)

47. Напишите условия, которые необходимо соблюдать при параллельном соединении трансформаторов.

Ответ: равенство коэффициентов трансформации, принадлежность трансформаторов к 1 группе соединений, равенство напряжений короткого замыкания.

48. Какое отношение номинальных мощностей трансформаторов, включенных параллельно, необходимо?

Ответ: 3:1

49. В чём заключается метод наложения?

Ответ: основан на принципе суперпозиции, согласно которому ток в любой ветви сложной цепи равен алгебраической сумме частичных токов, вызываемых каждой их ЭДС цепи в отдельности. Рассчитывают токи, возникающие от действия каждой из ЭДС, удаляя остальные ЭДС из цепи, но оставляя внутреннее сопротивление источников. Токи в ветвях исходной цепи находят путём алгеб.сложения частичных токов.

50. Что такое напряжение?

Ответ: характеристика работы сил поля по переносу электрических зарядов через внешние элементы цепи. (Вольт).
