Билет №4. Вопрос №1.

Если частоту гетеродина в супергетеродинном приемнике выбрать равной частоте принимаемого сигнала, то промежуточная частота будет равна нулю. При этом в приемнике обеспечивается прямое преобразование частоты радиосигнала в низкую звуковую без предварительного переноса ее на промежуточную. Подобные приемники получили название приемники прямого преобразования (синхродины, гомодины). В таких приемниках подавление помех и основное усиление сигнала осуществляется в основном на низкой частоте, что реализуется существенно проще и дешевле.

Упрощенная структурная схема приемника прямого преобразования показана на рис. 1.8. Принимаемый сигнал от антенны через входную цепь и УРЧ подается на преобразователь частоты (ПрЧ), частота гетеродина выбирается равной несущей частоте сигнала. На выходе ПрЧ включен фильтр нижних частот (ФНЧ), выделяемый им звуковой сигнал усиливается У3Ч. Так как в приемнике прямого преобразования , то . Следовательно, побочные каналы в приемнике прямого преобразования остаются лишь на частотах , и т.д., то есть лишь на частотах гармоник гетеродина. Эти каналы легко подавляются даже простейшей одноконтурной входной цепью.

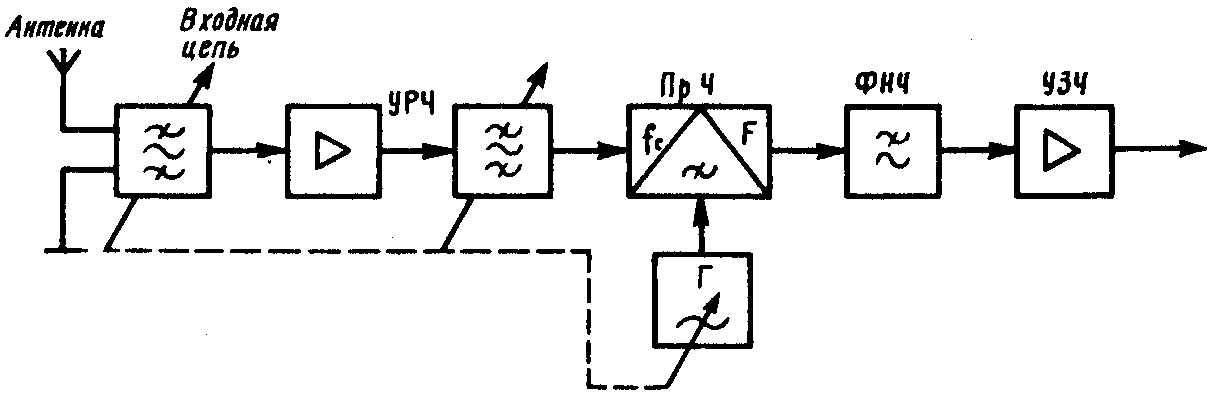

Рисунок 1.8 – Структурная схема приемника прямого преобразования

Однако при приеме амплитудно-модулированного сигнала в приемнике прямого преобразования после ПрЧ появляются звуковые сигналы от двух боковых полос, которые могут различаться по частоте, что приводит к искажению принимаемого сигнала. К тому же при преобразовании высокой радиочастоты в звуковую трудно реализовать ПрЧ с низким коэффициентом шума, а следовательно обеспечить высокую чувствительность приемника. Приемники прямого преобразования в большей степени, чем супергетеродинные, подвержены действию различных помех и наводок.

УЗЧ приемника прямого преобразования должен обеспечивать большое усиление, так как почти все усиление принимаемых сигналов осуществляется на низкой частоте. При этом необходима защита усилителя от фона переменного тока и других наводок. Ввиду высокой чувствительности и низкочастотного усилителя ФНЧ должен стоять перед ним, чтобы предотвратить его возможную перегрузку и появление помех от близких по частоте мешающих станций.

При использовании в смесителе высокочастотных полупроводниковых диодов даже без УРЧ можно получить чувствительность, равную единицам микровольт. Применение УРЧ в приемнике прямого преобразования имеет как положительное, так и отрицательное значение. Наличие УРЧ позволяет дополнительно увеличить чувствительность, уменьшить или свести к нулю проникновение фона переменного тока из антенны на вход УЗЧ. В то же время УРЧ усиливает сигналы мешающих станций, что снижает реальную избирательность приемника. Поэтому в приемниках прямого преобразования целесообразно применять настроенные УРЧ с небольшим коэффициентом усиления (для компенсации потерь в смесителе и ФНЧ) и высокой избирательностью.

Следует, однако помнить, что стремление дополнительно повысить качественные показатели приемника прямого преобразования может привести к неоправданному его усложнению, и будет утрачено его основное достоинство – простота.
