Способи отримання імпульсної модуляції

Для виконання імпульсної модуляції застосовується електронні прилади, які періодично вмикають та вимикають генерацію послідовності імпульсів. В даний час імпульсну модуляцію виконують всі види електронних пристроїв.

1. Електровакуумні пристрої

Р=10 Вт….МВт і більше.

2. Газорозрядні пристрої

Р=10 Вт…1 ГВт

3. НП – прилади (польові транзистори з ізольованим затвором, IGBT), прилади діодного типу до МВт.

Імпульсні модулятори для рлс

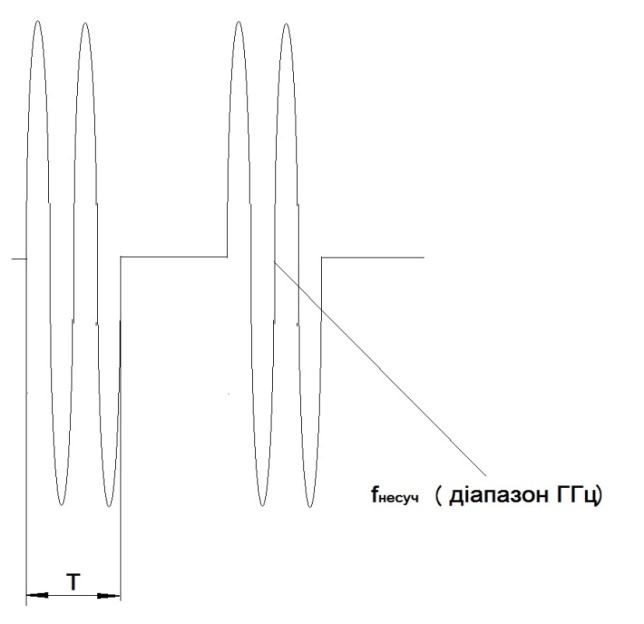

Більшість РЛС використовують в своїй роботі радіоімпульси, які представляють собою послідовність наступного типу.

F – частота повторення радіоімпульсів.

- складає одиниці-десятки мкс.

Період повторення залежит ьвід типу РЛС (частота від долей до десятків кГц).

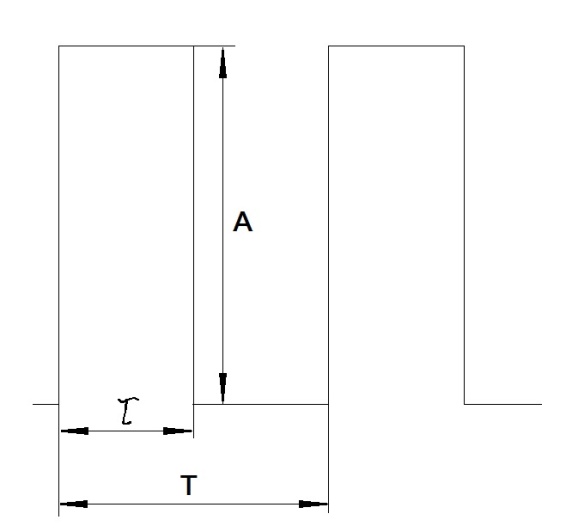

Для отримання радіоімпульсів застосовують імпульсний генератор, який генерує відеоімпульси. Відеоімпульси отримують зазвичай із напруги постійного струму. В РЛС амплітуда модульованих імпульсів зазвичай скаладає одиниці-десятки кВ.

Типічні імпульсні модулятори для РЛС будуються на різних модулюючих пристроях.пристрої можуть бути електро-вакуумними, газорозрядними, НП. Розрізняють:

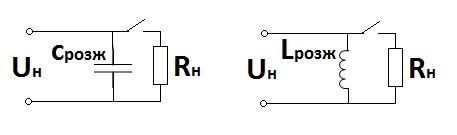

1. Модулятори з ємнісним накопичувачем

2. Модулятори з індуктивним накопичувачем

Модулятори ємнісного типу являються генераторами імпульсів струму. Генератори індуктивного типу – генератори напруги, оскільки струм навантаження не може бути більшим струму накопичувача.

Спочатку через індуктивність пропускають імпульс струму. Для перемикання індуктивностей на навантаження ключ розмикається. В цій схемі можемо отримувати практично будь-які напруги.

ГІН – генератор імпульсів напруги.

ГІС – генератор імпулсьів струму.

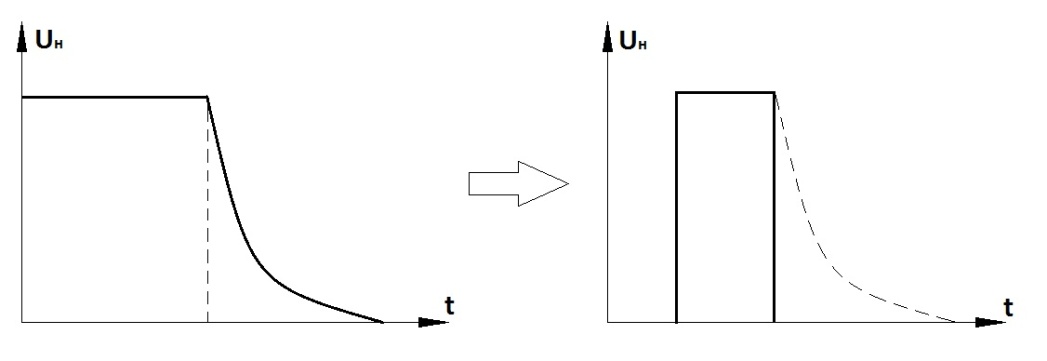

Чим більше енергії накопичилось в конденсаторі, тим меншим буде скол.

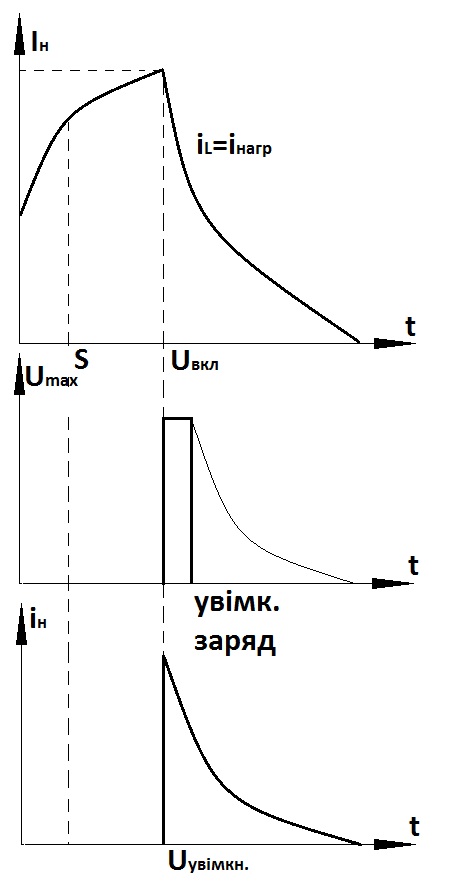

У випадку індуктивного накопичувача:

При використанні індуктивних накопичувачів можна накопичувати мало енергії, але потім за рахунок накопичування струму отримувати великі напруги.

В генераторах з ємнісним накопичуванням мають використовуватись пристрої замикаючого типу та розмикаючого типу. У випадку індуктивного накопичувача – спочатку розмикаючі, потім замикаючі прилади.

В якості замикаючого приладу можна користуватись електронні лампи і транзистори. Вони забезпечують і розмикання для отримання прямокутних імпульсів. В якості замикаючих приладів можна застосовувати тиристори, але вони не працюють на розмикання, тому в цьому випадку застосовуються спеціальні схеми (ємнісний накопичувач робиться у вигляді довгої лінії).

На практиці застосовують довгі лінії у вигляді коаксіальних кабелів (в наносекундному діапазоні), або застосовують штучно довгі довгі лінії, що складаються із наборів ємностей та індуктивностей.

При використанні індуктивного накопичувача застосовують пристрої, що можуть розмикати струм. Це електронні лампи, транзистори та інші спеціальні пристрої.

Фактором, що утримує застосування індуктивних накопичувачів є проблема розмикаючи пристроїв. Там, де можна застосувати транзистор, то доцільно застосувати індуктивний накопичувач.
