Забезпечення високої робочої напруги в тиратроні

Робоча напруга – це анпруга, яку можна подати на анод, і тиратрон не перейде в провідний стан. .

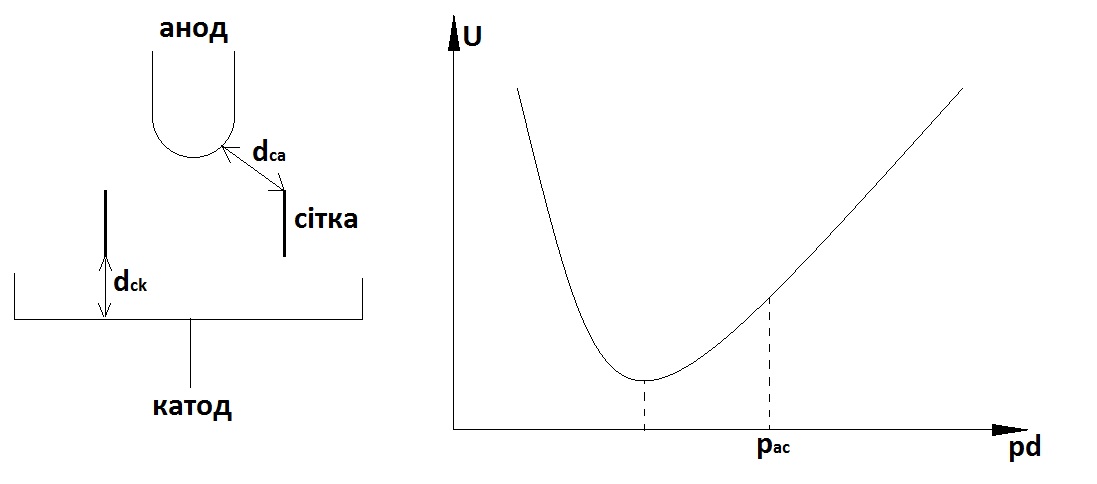

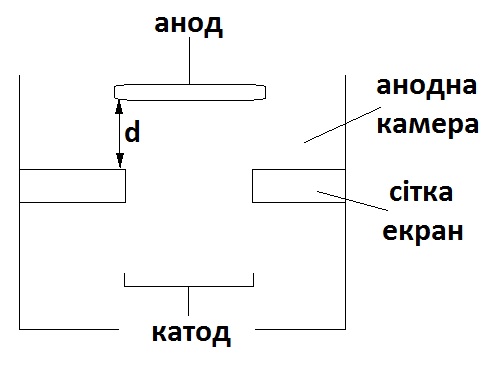

Такий режим роботи тиратрона забезпечується тим, що розміри та форма електродів в анодній області відповідає лівій області кривої Пашена.

В анодній камері працюємо в лівій області кривої Пашена, пр ицьому вибираємо pd, при якому . В катодно-сіточній камері ми обираємо pd таким чином, щоб мати мінімальну керуючу напругу.

Можна працювати і в правій вітці кривої Пашена, анодній області (тиратрон з холодним катодом).

Тиратрони зараз використовуються в потужній імпульсній техніці (лазери, медицина), оскільки ці пристрої надійні та високовольтні.

Параметри та характеристики імпульсних процесів

Імпульсна електроінка – забезпечує генерування, вимірювання та застосування імпульсних процесів.

Імпульсні процеси – відносно короткочасні зміни фізичних параметрів, характеристик і т.д. характеризується відносно швидкими змінами.

Імпульсні процеми приводять до змін струму, напруги, потужності, концентрації частинок, світлових потоків, потоків електромагнітного випромінювання і т.д.

Типові параметри

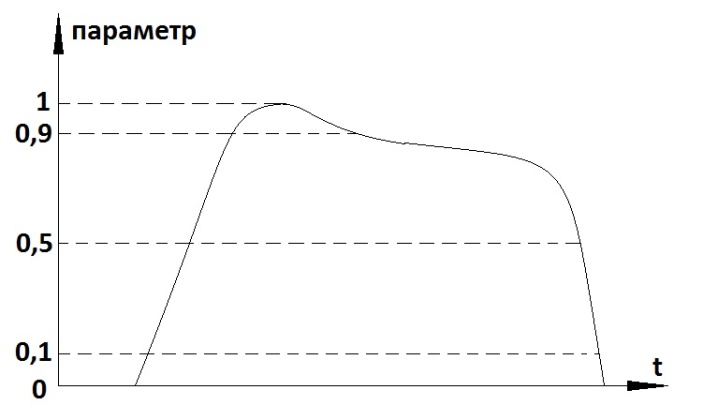

Важко знайти початок та кінець процесу. Рівень 0,5 більш-менш правильно визначає характеристики. Рівень 0,9 не завжди точно визначає параметри.

Передній фронт – характеризує час наростання процесу або параметру. Зазвичай передній фронт визначають по та . Якщо динаміка імпульсного процесу складна, то використовують спеціальні правила визначеннч параметрів.

Середню частину процесу визначають на рівні 0,9. В цій частині відбувається зниження параметрів. Дуже часто середню частину імпульсу характеризує спадання параметра. Йог овизначають в залежності від форми процесу.

Типічні форми імпульсних процесів

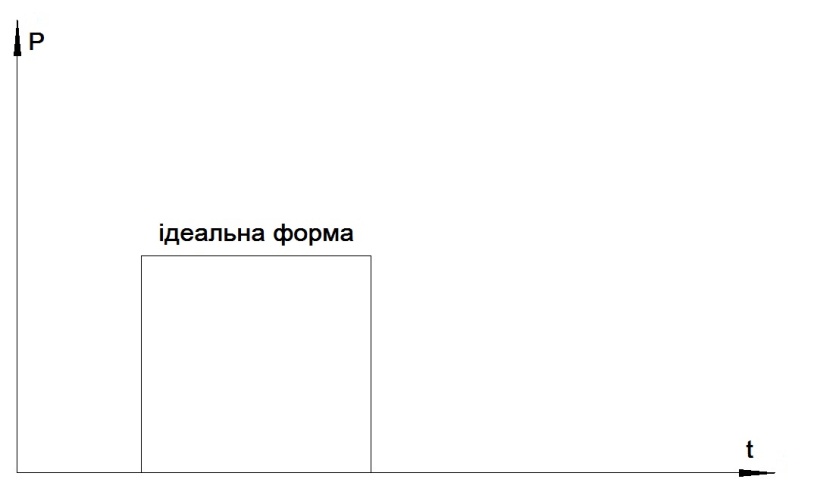

1. Прямокутна

Ємності та індуктивності не обов'язково введені в схему. Вони можуть бути паразитними.

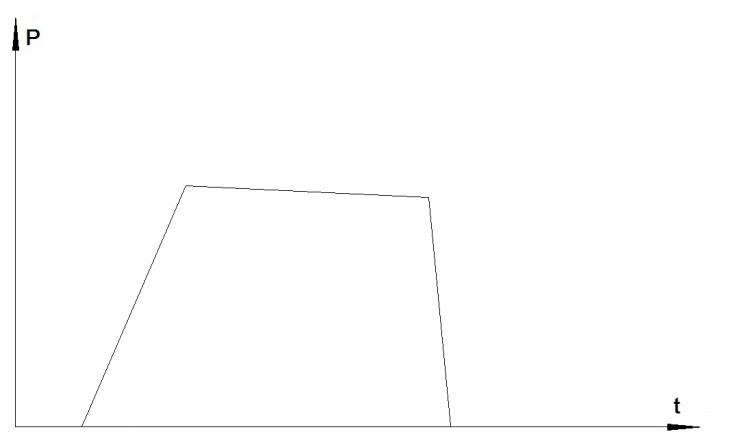

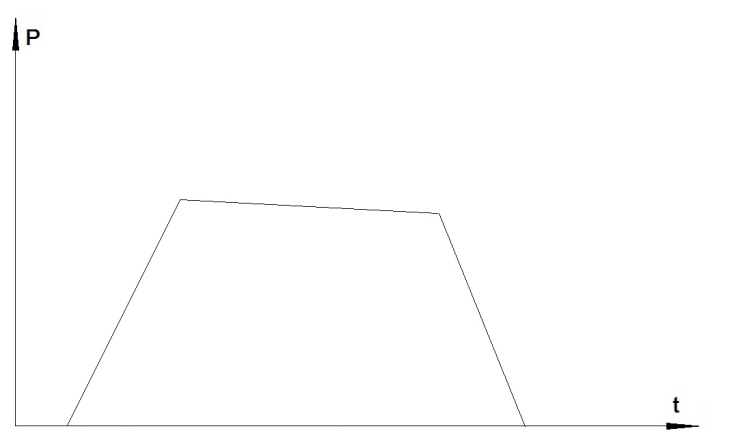

2. Трапецієподібна

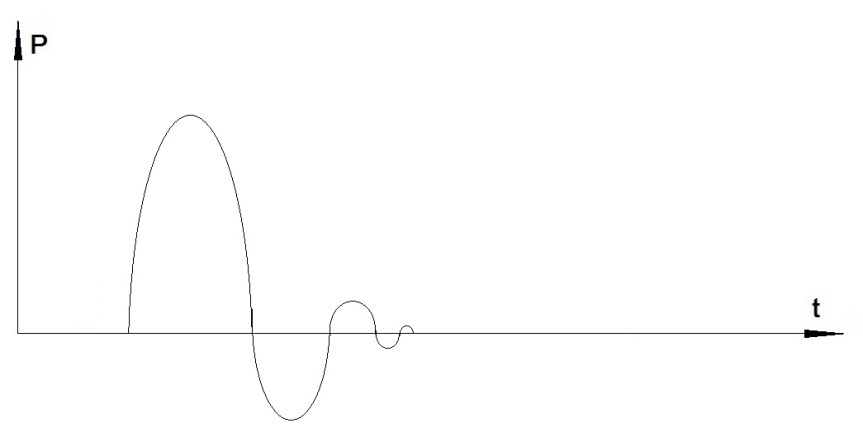

3. Синусоїдальна

Імпульсна модуляція

Це зміна параметра електричної енергії або світлової в модуляторі. В нього подається немодульована енергія, на виході отримуємо модульовану енергію. Якщо на вході постійний струм, т она виході – модульований постійний струм. Якщо на вході стоїть модулятор синусоїдної форми, то можемо отримати імпульси різноманітного типу.

Розрізняють відеоімпульси, які мають форму огинаючої ВЧ коливань. Відеоімпульсам відповідають радіоімпульси.

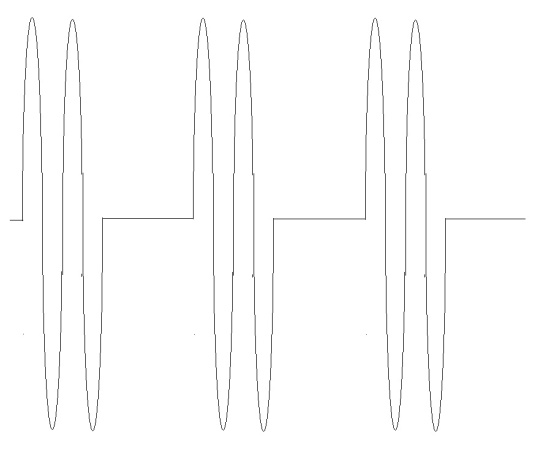

Радіоімпульси – це імпульси високочастотних коливань, огинаюча яких утворює відеоміпульс.

Імпульси класифікують по характеру та повторюваності в часі.

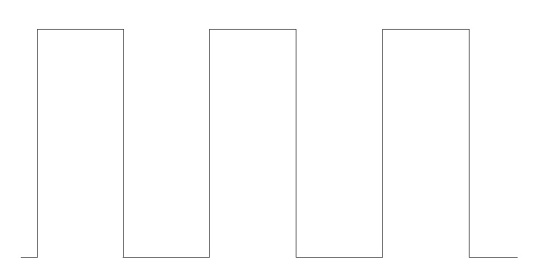

1. Неперервні уніполярні імпульсні процеси

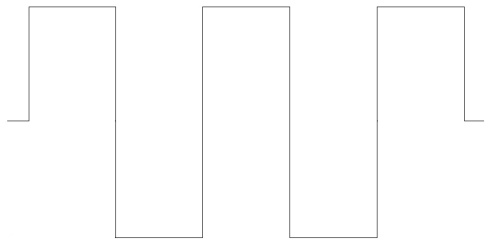

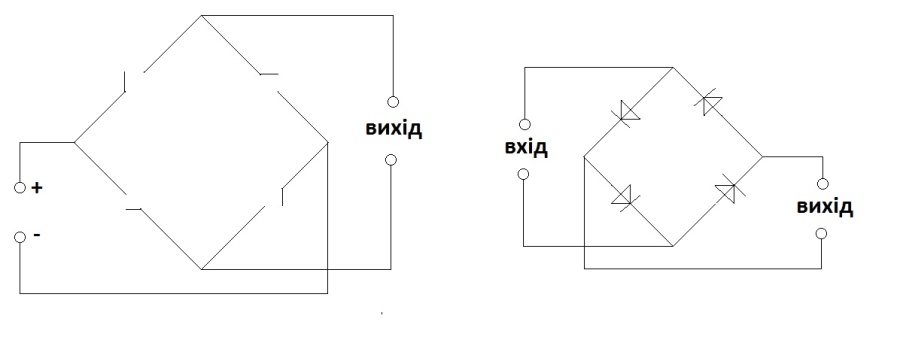

Неперервний біполярний імпульсний процес

Відповідно в радіоелектроніці знаходять застосування неперервні радіоімпульси.

2.Пакетні модуляції

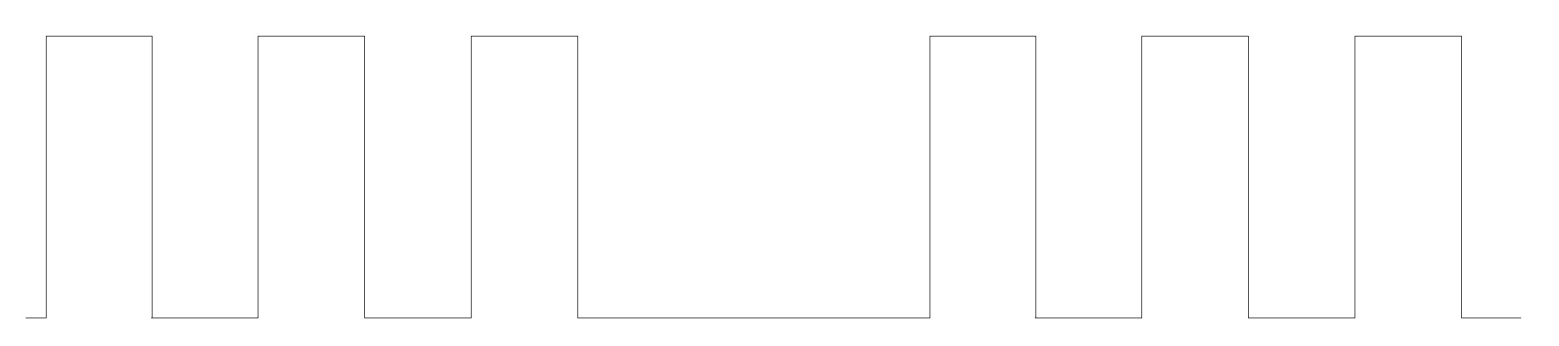

П акетний уніполярний імпульсний процес. N=3 – число імпульсів в пакеті. Введемо параметр:

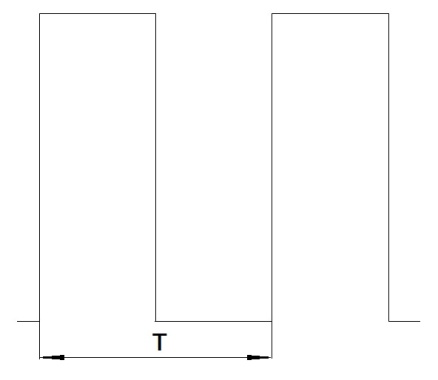

Т – період повторення імпульсів.

f=1/T – частота повторення імпульсів.

Для пакетного режиму потрібно ввести:

Т – період повторення пакетів

- період повторення імпульсів у пакетах

Скважність – характеризує відносний час впливу, рівна .

Т – період повторення імпульсів.

- тривалість імпульсів.

Можна по аналогії ввести скважність для пакетного режиму.

В технологіях застосовують процеси як з великою скважністю, так і з малою. Зворотня скважність:

,

Якщо , то завжди є пауза.

К – коефіцієнт заповнення імпульсами. Він показує, на скільки заповнений часовий інтервал дії якого-небудь фактора.

Варіантом пакетно-імпульсної модуляції являється кодово-імпульсна модуляція. В цьому випадку всередині пакету може змінюватись тривалість окремих імпульсів в пакеті або період їх слідування. Також можливий варіант, коли змінюється число імпульсів в пакеті і також може нести якусь інформацію.

Розрізняють також такі види модуляції, як широтно-імпульсна. Можна змінювати частоти слідування імпульсів – частотна модуляція.

Очевидно що ЧІМ приводить до ФІМ (в інформаційній електроніці).
