5. Типы зеркальных антенн
Антенна с зеркалом в виде параболического цилиндра
Такие антенны предназначены для получения ДН веерного или специального вида. Зеркало антенны образуется путем перемещения исходной параболы вдоль некоторой прямой. Облучатель такого зеркала формирует ЭМВ с цилиндрическим фазовым фронтом. К таким облучателям относятся, например прямолинейные антенные решетки. Зеркало антенны имеет раскрыв прямоугольной формы, как это показано на рисунке.

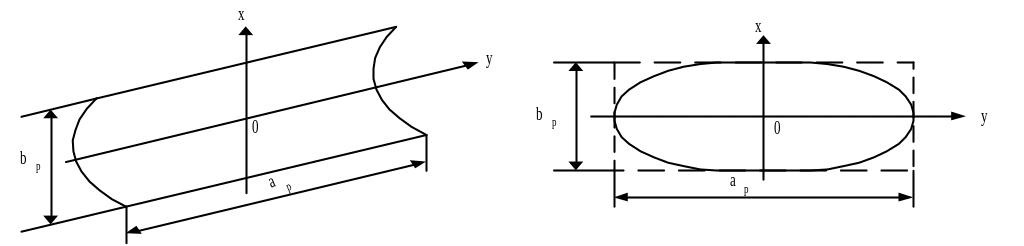

а) б)
а) вид в изометрии; б) фронтальная проекция.
Зеркальные антенны с ДН специальной формы
Для обзора воздушного пространства с помощью наземной РЛС применя-ются антенны, создающие ДН специальной формы в вертикальной плоскости.
В
горизонтальной плоскости антенны
наземных РЛС имеют узкую ДН с ши-риной
от 0,5 до двух градусов для достижения
высокой разрешающей способнос-ти по
азимуту (т.к. в наземных РЛС в основном
используется метод пеленгации по
максимуму ДН). В вертикальной плоскости
такие антенны имеют ДН в виде прижатого
к горизонту лепестка с вытянутым
"хвостом" под малыми углами места.
Вид такой ДН в полярной системе координат
представлен на рисунке.
Такая форма ДН в вертикальной плоскости определяется требованием пос-тоянства величины отраженного сигнала (на выходе приемного устройства РЛС) при изменении наклонной дальности до одной и той же цели, находящейся на постоянной высоте. Иначе говоря, уровень отраженного от цели сигнала при изменении наклонной дальности до нее будет оставаться постоянным, если антенна РЛС создает на этой высоте поле с постоянной напряженностью. При этом существенно улучшается наблюдаемость целей на экране кругового обзора РЛС.
