30. Расчет сжатых элементов. Расчет внецентренно сжатых железобетонных элементов

В отличие от изгибаемых элементов для вне­центренно сжатых элементов напряжения в арматуре, расположенной у растянутой или менее сжа­той грани сечения, изменяется в зависимости не только от ее количества, но и от эксцентриситета приложения продольной силы Ν_sd, проходя значения от растягивающих напряжений, равных рас­четному сопротивлению (физическому или условному пределу текучести)f_yd, до нуля и далее до предельных напряжений арматуры при сжатии. Поэтому, для внецентренно сжатых элементов следует рассматривать две области работы арматуры: с напряжениями, равными пределу текучести, и с переменными напряжениями, изменяющимися от предельных напряжений при растяжении до предельных напряжений при сжатии.

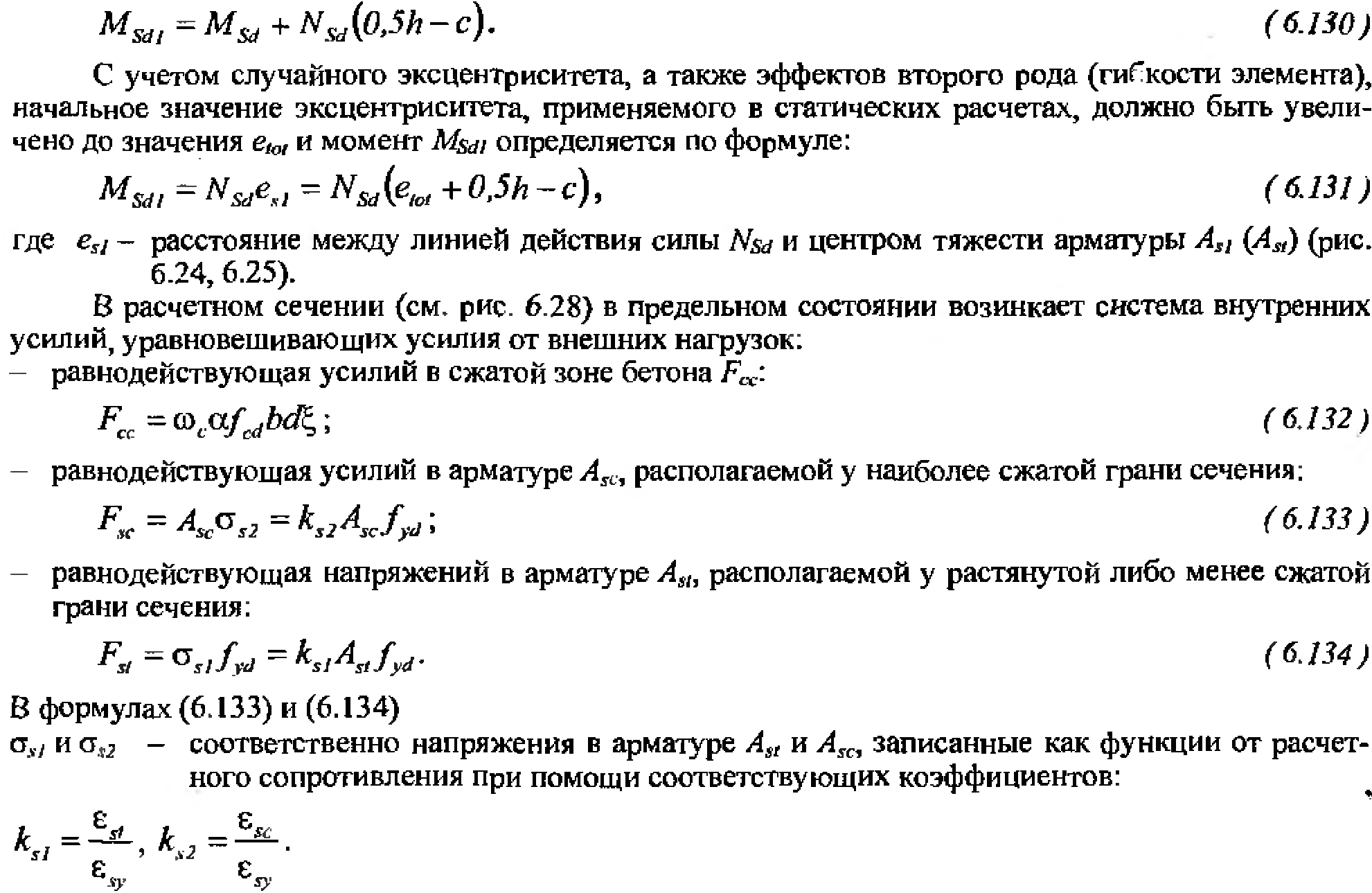

для расчета сечений изгибаемых элементов, на которые действует момент M_sd1, определяемый относительно центра тяжести растянутой арматуры A_s1(A_st);

31. Случай больших и малых эксцентриситетов.

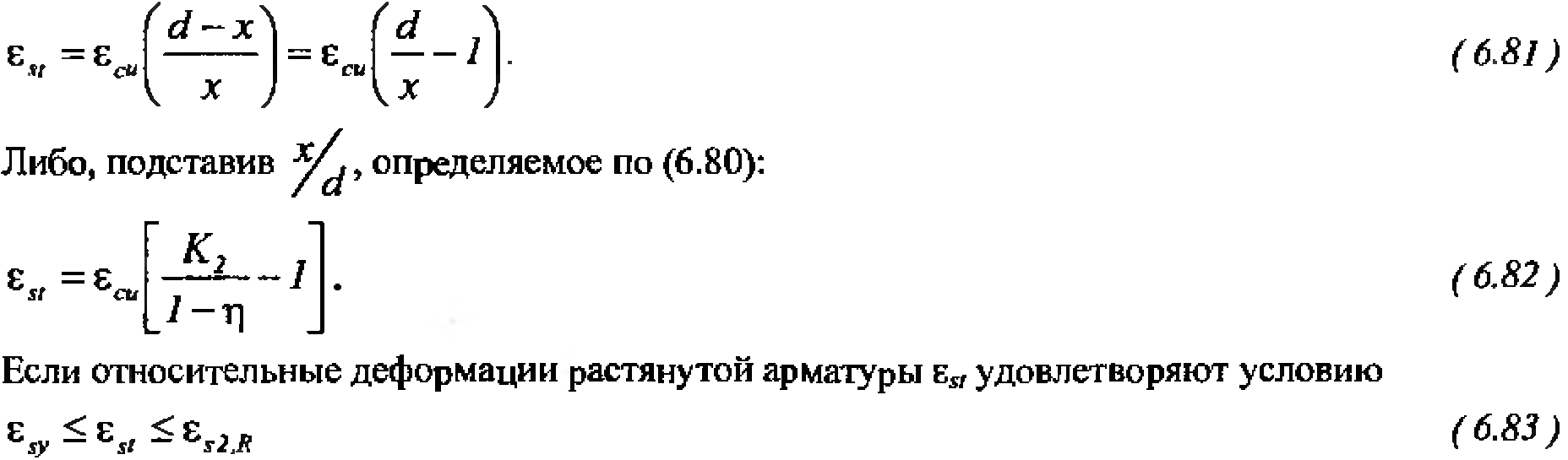

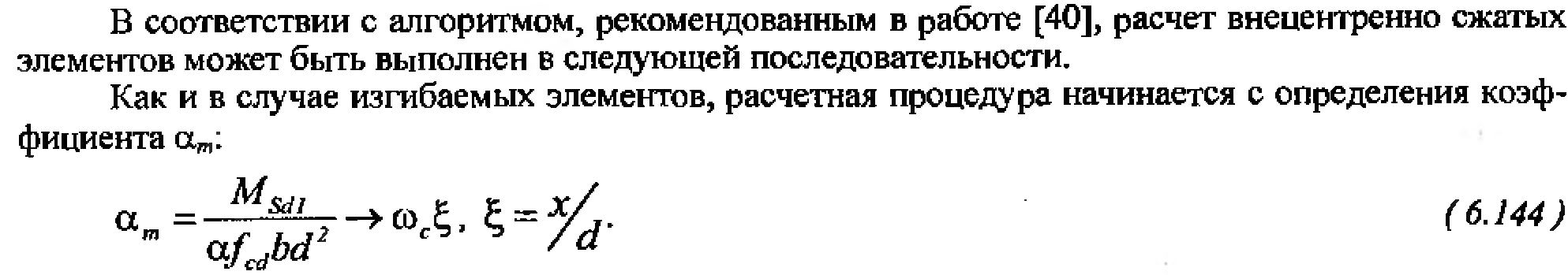

При установленном плече внутренней пары сил определяют высоту сжа­той зоны сечения χ и рассчитывают относительные деформации арматуры, расположенной у рас­тянутой (менее сжатой) грани сечения. т.е. арматура не используется с полным сопротивлением имеет место т.н. случай малых эксцентриситетов. Если условие выполняется, такой случай на­зывают случаем больших эксцентриситетов и расчет производят аналогично тому, как это было показано для изгибаемых элементов (при действии в сечении только M_Sd).

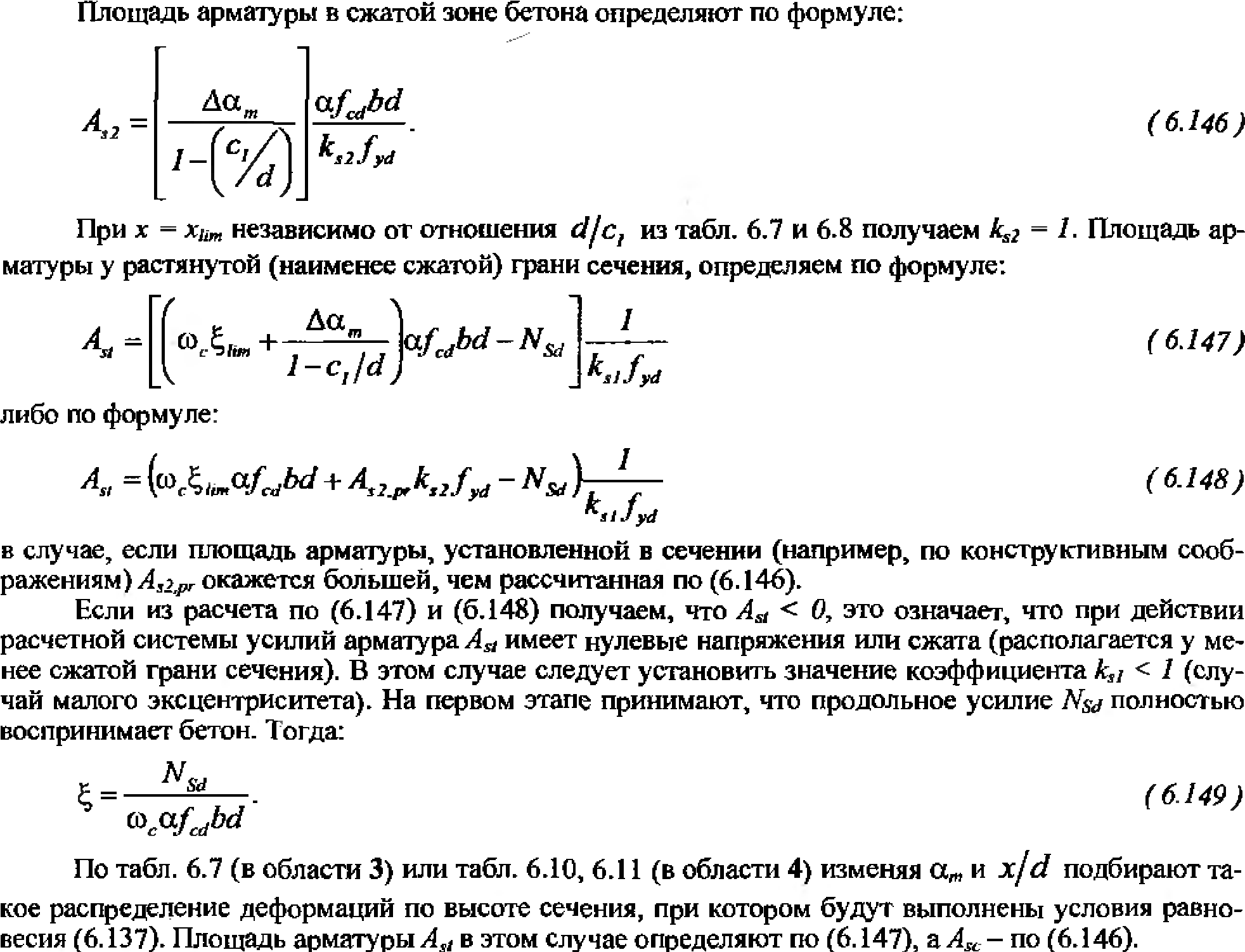

В случае, когда условие не выполняется и имеет место случай малых эксцентриси­тетов, расчет следует произвести по общему методу, либо воспользоваться упрощением, прини­мая χ = χ_lim

31. Учет влияния продольного изгиба при расчете внецентренно сжатых элементов. Основные положения расчета внецентренно сжатых элементов с учетом продольного изгиба.

При расчете внецентренно сжатых элементов следует учитывать влияние геометрической нели­нейности их деформирования, то есть влияние продольных сил на значения изгибающих моментов, которое упрощенно можно трактовать как влияния прогиба элемента на увеличение начального экс­центриситета продольной силы, а, следовательно, и изгибающих моментов. В некоторых источниках это явление называют влиянием эффектов второго рода. В общем случае, когда сжатый элемент яв­ляется составной частью статически неопределимой системы, влияние продольного изгиба согласно требованиям норм учитывается расчетом конструкции по деформированной схеме. Такой расчет производится методами строительной механики, однако при определении деформаций от единичных и внешних усилий в основной системе метода сил следует учитывать добавочные моменты, равные про­изведениям продольной силы на прогибы элемента в данном сечении. Поскольку до начала расчета прогибы неизвестны, их находят последовательными приближениями.

В том случае, когда жесткости сжатых элементов приняты постоянными по их длине, может быть применен метод начальных параметров, позволяющий производить расчет по деформирован­ной схеме не прибегая к последовательным приближениям. Но, как было показано ранее, железо­бетонные элементы работают неупруго (особенно в стадии, близкой к разрушению), их жесткости переменны по длине элемента и неизвестны до расчета, т.к. зависят от величины действующих усилий. Поэтому расчет производят с использованием итерационных процедур.

В рамках общего метода расчета конструкции при действии изгибающих моментов и продоль­ных сил, основанного на применении деформационной расчетной модели, появляется возможность получить в процессе расчета параметры деформированного состояния любого сечения по длине эле­мента и скорректировать их для заданного уровня усилий от внешних воздействий в расчетных сече­ниях с учетом прогибов, развивающихся в процессе деформирования сжатого элемента.
