19. Методы расчета по допускаемым напряжениям и разрушающим усилиям.
20. Метод расчета по предельным состояниям.
предельным состоянием является такое состояние, при достижении которого конструктивная система или составляющий ее элемент перестают удовлетворять заданным требованиям .
При расчетах железобетонных конструкций выделяют две группы предельных состояний:
предельные состояния первой группы, связанные с потерей прочности, устойчивости и другими формами разрушения конструктивной системы или ее элементов, создающего опасность для жизни людей;
предельные состояния второй группы, затрудняющие нормальную эксплуатацию конструкций
Расчеты по предельным состояниям первой группы, являются наиболее важными и ответственными, т.к. они предопределяют безопасность конструкции и включают: расчеты по прочности;
расчеты по устойчивости формы и устойчивости
расчеты на выносливость при действии многократно повторяющейся нагрузки.
Расчет по предельным состояниям первой группы производят из условия, по которому усилия от расчетных воздействий не превышают предельных усилий, которые может воспринять конструкция в расчетном сечении с трещиной. Расчетные условия метода предельных состояний в общем случае имеют вид:
Ed<Rd, (3.2)
где Εd - расчетное значение эффекта от воздействия
Rd - расчетное значение предельного усилия (вектора предельных усилий), которое способно воспринимать конструкция.
Расчеты по предельным состояниям второй группы включают:
расчеты по образованию трещин;
расчеты по деформациям (прогибам, перемещениям).
Еd<Сd где Cd - допустимое значение эффекта установленное нормативным документом
21 Воздействия на железобетонные конструкции в методе предельных состояний. Виды нагрузок.
воздействия на элементы конструктивных систем классифицируют в зависимости оТ:
источника их происхождения: а) «прямые» воздействия или «нагрузка» — силы приложенные непосредственно к конструкциям и вызывающие в элементах напряжения и перемещения; б) «непрямые» или «косвенные» воздействия - реактивные силы, вызванные перемещениями связей, соединяющих конструктивные элементы,
изменения их величины во времени (продолжительности действия): а) постоянные воздействия (G), например, собственный вес конструкции; вес стационарного оборудования; б) переменные (или временные) воздействия в) особые (аварийные) воздействия (А)
изменения их положения в пространстве: а) стационарные (неподвижные) воздействия; б) нестационарные (подвижные) воздействия, физической природы: статические и динамические.

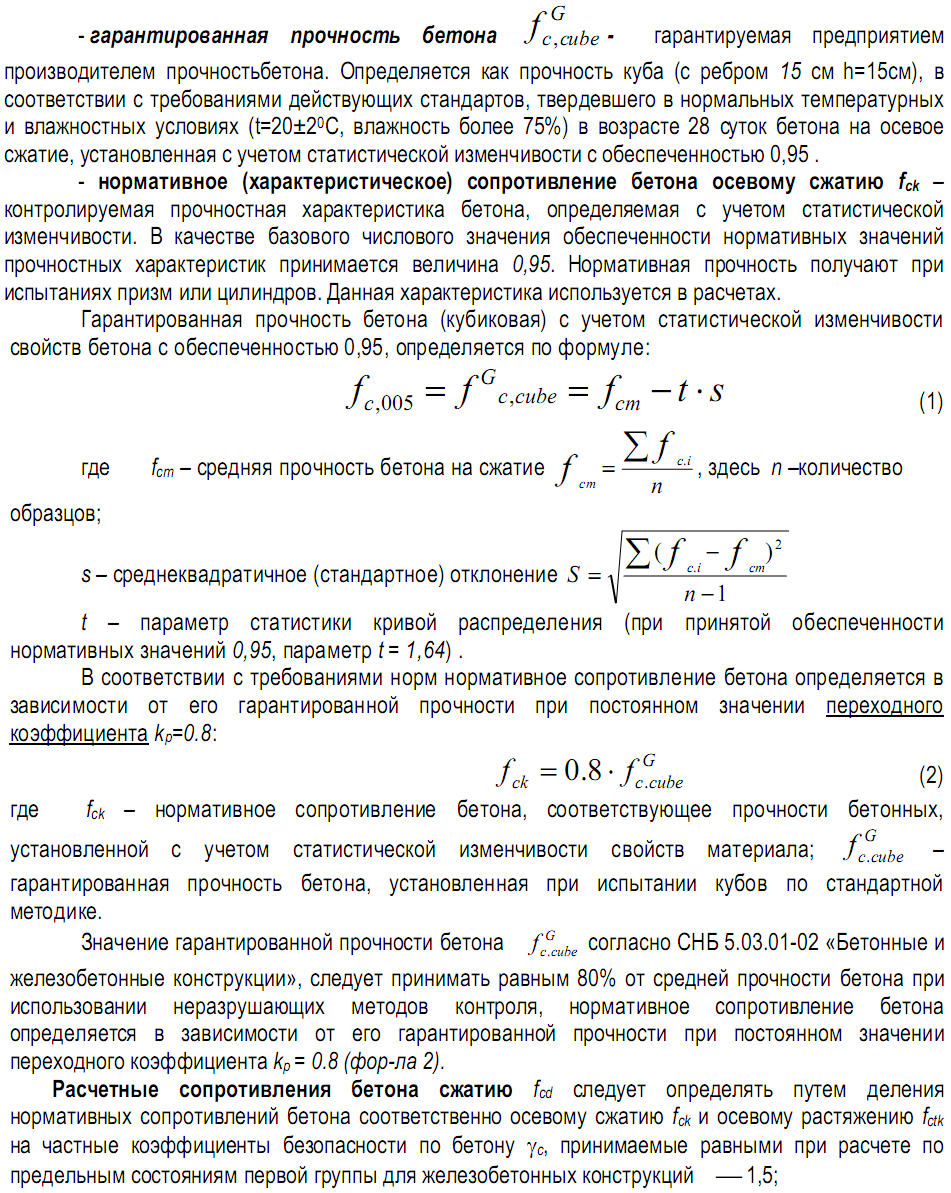

22. Нормативные и расчетные характеристики материалов в методе предельных состояний
23 Общий метод расчета железобетонных элементов при действии изгибающих моментов и продольных сил. Общие понятия о методе расчета.
Расчеты конструкций на действие изгибающих моментов и продольных сил (сжимающих и растягивающих), по несущей способности (прочности) при любой форме поперечных сечений, любом расположении арматуры в пределах сечения и произвольной системе усилий, вызванных внешними воздействиями, следует производить на основе общей деформационной расчетной модели сечений, нормальных к продольной оси конструкции (основная модель), использующей:
уравнения равновесия моментов и продольных сил в сечении, нормальном к продольной оси конструкции;
уравнения, определяющие зависимости между напряжениями и относительными деформациями бетона и арматуры, в виде диаграмм состояния (деформирования) материалов
уравнения, определяющие распределение относительных деформаций в бетоне и арматуре по сечению, нормальному к продольной оси конструкции,
условия деформирования бетона и арматуры между трещинами, нормальными к продольной оси конструкции.
Напряжения в арматуре и бетоне следует определять по расчетным диаграммам состояния материалов исходя из суммарных относительных деформаций от всех воздействий, включал начальные и развивающиеся в процессе эксплуатации конструкции
Распределение относительных деформаций бетона и растянутой арматуры на длине участка между трещинами допускается принимать равномерным с усредненными значениями относительных деформаций бетона и арматуры.
