Тема 1. Функциональные основы проектирования общественных зданий.
Общественное здание – это здание, в котором протекает один или несколько взаимосвязанных процессов общественной жизнедеятельности людей. (снип 31-06-2009)
Основные функциональные типологические группы зданий и помещений общественного назначения:
А) здание объектов, обслуживающих население;
1) здания и помещения учебно-воспитательного назначения; 1.1) учреждения образования и подготовки кадров; 1.1.1) дошкольные образовательные учреждения (ДОУ); 1.1.2) общеобразовательные учреждения; 1.1.3) учреждения профессионального образования;
1.2) внешкольные учреждения;
1.3) специализированные учреждения (автоклубы, аэрошколы);
2) здания и помещения здравоохранения и соц. обслуживания населения;
2.1) учреждения здравоохранения; 2.1.1) лечебные учреждения со стационаром; 2.1.2) амбулаторно-поликлинические и медико-оздоровительные (станции перелив крови); 2.1.3) аптеки и молочные кухни; 2.1.4) медико-реабилитационный и коррекционные учреждения; 2.2) учреждения социального обслуживания населения; 2.2.1) учреждения без стационара; 2.2.2) учреждения со стационаром;
3) здания и помещения сервисного обслуживания населения; 3.1) предприятия розничной торговли и мелкооптовой; 3.2) предприятия питания (открытая или закрытая сеть); 3.3) не производственные объекты бытового и коммунального обслуживания населения; 3.3.1) предприятия бытового обслуживания; 3.3.2) учреждения коммунального хозяйства, для обслуживания населения; 3.3.3) учреждения гражданских обрядов (загс); 3.4) объекты связей, для непосредственного обслуживания населения;
3.5) учреждения транспорта; 3.5.1) здания вокзалов всех видов транспорта; 3.5.2) учреждения обслуживания пассажиров; 3.6) сооружение зданий и помещений санитарно-бытового назначение;
4) сооружения здания и помещения для культурно-досуговой деятельности; 4.1) объекты физкультурного, спортивного, физкультурно-досугового; 4.2) здания и помещения культурно-просветительного назначения; 4.2.1) библиотеки и читальные залы; 4.2.2) музеи и выставхуйки; 4.2.3) религиозные организации и учреждения для людей; 4.3) зрелищные и досугово-развлекательные учреждения; 4.3.1) зрелищные учреждения (кинотеатр); 4.3.2) клубные и досуговые учреждения;
5) здания и помещения для временного проживания; 5.1) гостиницы и т.п.; 5.2) учреждения отдыха и туризма (санаторий); 5.3) общежитие и т.п.;
Б) Здания объектов по обслуживанию общества и государства;
6.2.2) Суды и прокуратура; 6.2.3) Правоохранительные организации; 6.3) Здания и организации, дающих продукцию; 6.3.1) Научно-исследовательские организации; 6.3.2) Проектные и конструкторские организации;
Классификация общественных зданий по степени обслуживания населения:
Учреждения первичного обслуживания (парикмахерская, аптека, банки);
Учреждения повседневного пользования (вузы, магазины);
Учреждения периодического пользования (кафе, почта, кино);
Учреждения эпизодического пользования (театры, музеи);
Трёхступенчатая система культурно-бытового обслуживания:
Обслуживание жилой группы с радиусом обслуживаемости 150-200 м. (это учреждения 1 и 2 степеней);
Учреждения повседневного обслуживания, с радиусом доступности 300-500 м. (это учреждения 1,2 и частично3 степеней);
Центр обслуживания района (учреждения 3 и 4 степеней);
Объёмно-планировочные решения общественных зданий:
Основной фактор, определяющий пространство и размеры общественного здания – функционально-технологический процесс, для которого здание построено.
Объёмно-планировочная организация сводится к следующим схемам:
Компоновка помещений в здании:
Ячейковая; 1.2 Анфиладная; 1.3 Зальная; 1.4 Смешанная;
Ячейковая схема – основной процесс происходит в небольших примерно одинаковых помещениях. Они группируются вокруг коридора, галереи или небольшого зала. (рис.1) –
это коридорная, бескоридорная, коридорно-кольцевая;
Анфиладная схема - предусматривает непосредственную связь смежных помещений, расположенных последовательно одно за другим. (рис.2) (музеи, вокзалы, магазины, выставки);
Зальная схема – основной процесс происходит в одном большом пространстве, вмещающем много людей.(рис.3)
Пространство бывает: без промежуточных опор (спортзал, рынок) рис.3
С опорами (Универмаги, рестораны)
1.4 смешенная схема - комплекс в котором центральная часть проектируется по принципу зальных помещений, остальные помещения по ячейковому принципу (клубы, библиотеки) рис.4
Компоновка общественных зданий на генплане
2. Компоновка общественных зданий:
2.1 Центрически компактная схема (цирк, крытый рынок, офисное здание); 2.2 Линейная (коридорная планировка зданий); 2.3 Блочная (здания примыкают друг к другу или соединены тёплыми галереями (детский сад, поликлиника, больница)); 2.4 Павильонная (группа функционально близких помещений, связанных между собой в единую композицию (санатории, лагеря, выставочные комплексы));
3. Общее планировочные элементы общественных зданий:
По функциональному назначению помещения делятся на:
3.1 Основные; 3.2 Вспомогательные; 3.3 Обслуживающие; 3.4 Коммуникационные; 3.5 Технические;
Основные и вспомогательные помещения.
3.1 В основных помещениях осуществляются процессы определяющие основное назначение здания. Основные помещения определяют объёмно-пространственную и планировочную архитектуру всего здания. Пример: Конторы (офисы) в административном здании, классы и аудитории в учебных заведениях, залы в зрелищных зданиях.
3.2 К вспомогательным относятся помещения необходимые для обеспечения выполнения основных процессов, но не определяющие их назначение. Примеры: Фойе (холл) в кинотеатрах, выставочные залы в предприятиях торговли.
Обслуживающие помещения
3.3 К обслуживающим относятся помещения, не имеющие непосредственное отношение, но необходимых в соответствии с требованиями санитарии и требованиями комфорта. Входная группа: буфеты. Входная группа помещений включает: тамбуры, вестибюли, гардеробы.
Тамбур – это тепловой шлюз, установленный на пути проникновения холодного наружного воздуха внутрь здания.
Тамбуры бывают встроенные в здание и пристроенные. Глубина тамбура не менее 1,2 м. По устройству тамбуры бывают: 1) при прямолинейном движении; 2) при дифференцируемом движении; 3) при сезонном изменении направления движения;
Вестибюль – первое распределительное помещение на пути посетителя, вошедшего в общественное здание. В вестибюле располагают гардеробную, справочные службы, торговые киоски. Площадь вестибюля (для зданий с одновременным заполнением вестибюля расчётным количеством людей (театры)) должна быть в пределах 0,25-0,3 м2 на одного человека, а для зданий с равномерным потоком посетителей (поликлиники) – 0,18-0,2 м2.
Коммуникационные помещения.
3.4 Коммуникационные помещения: горизонтальные (связывают помещения на одном этаже); вертикальные (связывают помещения на разных этажах); Пересекаясь они образуют узлы коммуникаций.
3.4.1 Коридоры бывают сквозные и тупиковые, с односторонней или двухсторонней застройка. Ширина коридора рассчитывается в соответствием интенсивностью людских потоков, но принимается не менее: 1,5 м для основных потоков, 1,2 для второстепенных потоков, в учебных – 2,2 м. Длина коридора не должна превышать: при освещении с одного торца 24 м, при освещении с двух торцов 48 м. При большой длине коридора (более 48 м) необходимо устройство световых карманов с максимальным расстоянием между ними 20 м, а между торцевым окном коридора и карманом не более 30 м. Коридоры при длине более 60 м следует разделять перегородками с самозакрывающимися дверями, располагаемыми на расстоянии не более 60 м один от другого и торцов коридора.
3.4.2 Лестницы.
Расположение и количество лестниц зависит от этажности, планировки и интенсивности людских потоков. (рис.14) По назначению лестницы делятся на: главная, второстепенная и пожарная. Ширина лестничных маршей принимается: 1,35 – для главных лестниц с количеством людей на этаже более 200 человек (в кинотеатрах, клубах, больницах); лестница шириной 1,2 м – для второстепенных лестниц, а также кинотеатрах клубах больницах ведущих в помещения, не связанные с пребыванием в них зрителей и посетителей; лестница 0,9 м – ведущих в помещения с кол-вом до 5 человек. Уклон лестничных маршей: 1) не более ½ для главных и второстепенных лестниц (кроме лестниц трибун спортивных сооружений); 2) 1/1,5 – ведущие в подвалы; 3) 1/1,6 – для трибун спортивных сооружений.
3.4.3 Пандусы – гладкие наклонные эвакуационные проходы, обеспечивающие сообщение между помещениями с перепадом отметок полов или расположенных на разных этажах. (рис.15).Уклоны: 1/6 – внутри зданий, 1/8 – снаружи, от 1/10-1/12 – на путях движения инвалидов (и для лечебных учреждений).
3.4.4 Пассажирские лифты предусматривают: в общественных зданиях при отметке пола верхнего этажа 9,9 м относительно пола первого этажа. В санаториях и гостиницах разряда 3 звезды, при отметке пола верхнего этажа 6,6 м. В зданиях больниц и поликлиник, в гостиницах 4 и 5 звёзд, при любой высоте здания. Число лифтов устанавливается расчётами (не менее 2). Один из лифтов должен иметь глубину кабины 2,4 м. Перед лифтами с глубиной кабины 2,1 метра, ширина холла должна быть не менее 2,5 метра.
6.1 Плоские покрытия крыш
Рамные конструкции.

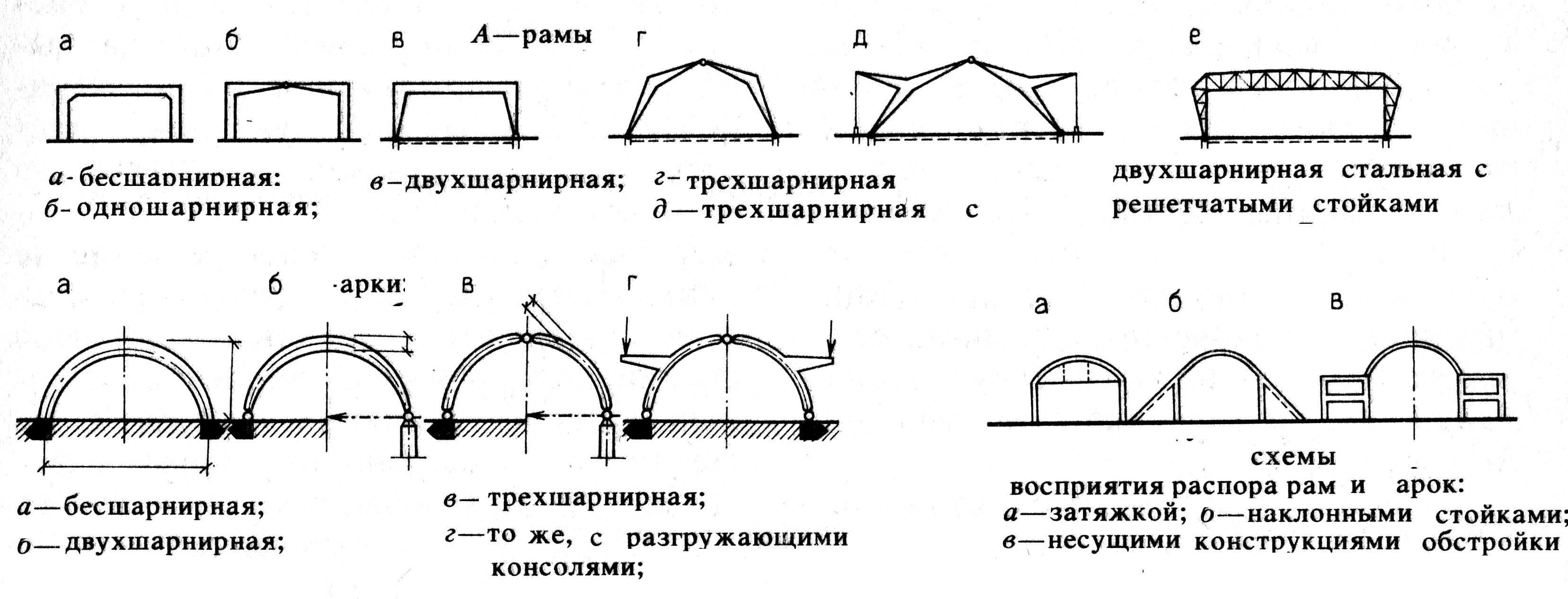

Применяются для создания крупных общественных помещений. Ригели жестко соединены с колоннами. Они могут быть: 1) металлическими; 2) железобетонными; 3) деревянными (рис.76)
Применение деревянных клееных рам даёт значительное уменьшение материальной емкости конструкции при простоте изготовления, позволяет получить рамные конструкции изящных и сложных форм при относительной дешевизне.

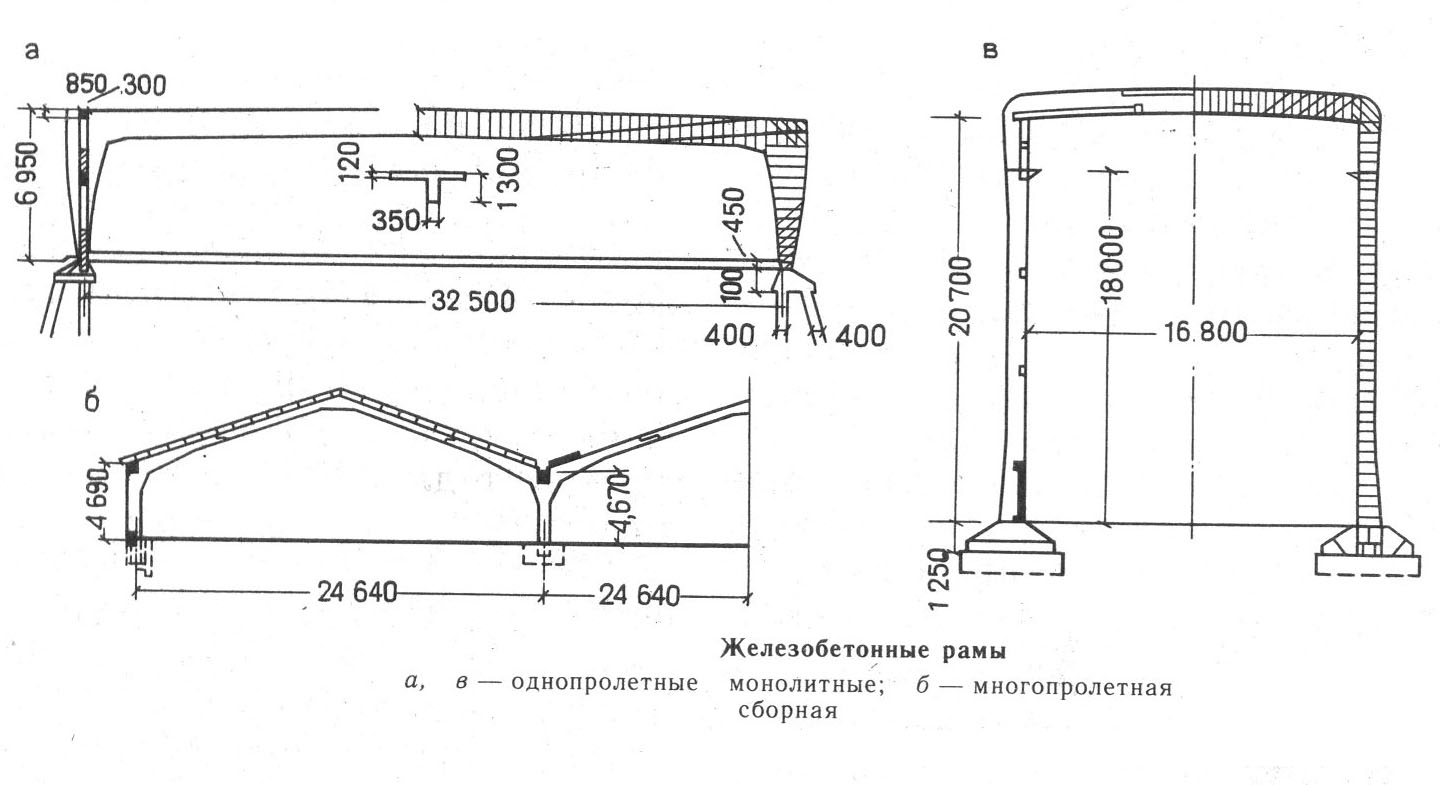

Железобетонные рамы больших пролётов применяются редко в виду их массивности и высокой стоимости.
Металлические рамы сплошного сечения целесообразны только при сравнительно не больших размерах (до 24м). Решётчатые рамы могут применяться в пролётах до 150 м.
Рамные конструкции могут иметь разнообразные формы с прямыми, ломанными или линейными очертаниями, что позволяет получать определённые архитектурный эффект. Они допускают устройство крупных нависающих консолей, например, на ж/д перронах, над трибунами стадионов.
Арочные конструкции (арочные покрытия)
Перекрывают пролёты 100 м и более. Позволяют в большинстве случаев получить выразительные интерьеры крупных залов. При малых пролётах до 30 м деревянные и ж/б арки имеют прямоугольные сечения, а металлические двутавровые. При пролётах от 30 м до 50 м независимо от материала – двутавровое сечение. А при пролётах более 50 м – решётчатые. Причем арки составляют от ¼ до 1/6 проёма.
