1.Правила привязки несущих конструкций и элементов зданий к конструкционным (разбивочным0 осям; маркировка осей и их размещение на несущих конструкциях здания.

Для размещения запроектированного здания на конкретном участке будущего строительства его основные геометрические параметры необходимо увязать («привязать») с конкретными геодезическими точками на местности. Эти параметры именуются «разбивочными», или «координационными», осями здания.

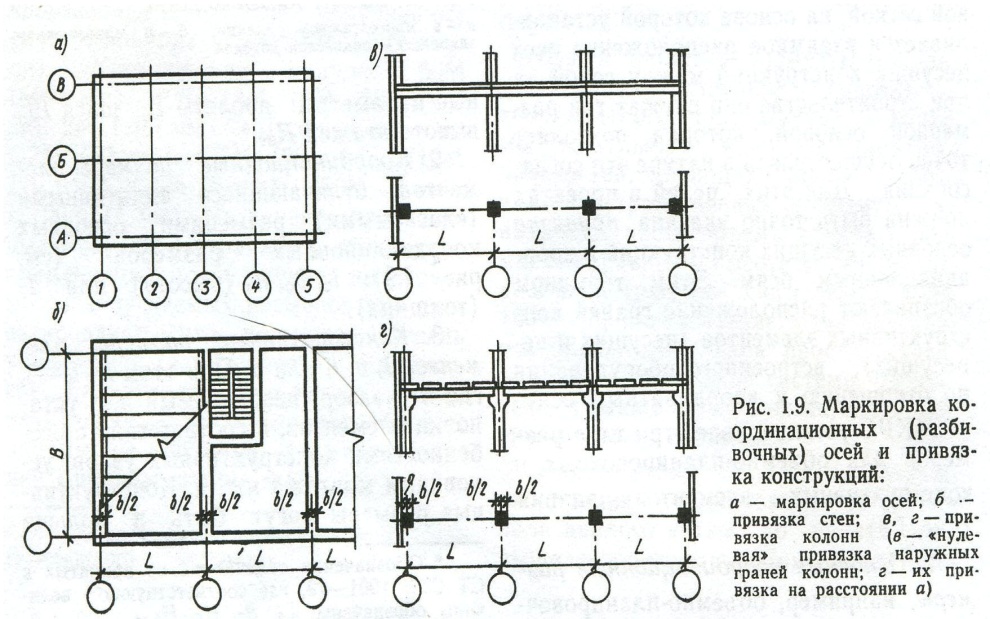

Оси маркируются арабскими цифрами(вертикальные оси, слева направо), и заглавными буквами (горизонтальные, снизу вверх). Начало отсчета всегда – это пересечение осей 1-А. Обычно начало отсчета наделяется геодезическими координатами и азимутом наклона осей; условно эти оси «выносятся» на местность в виде разбивочных линий, с которых и начинается стройка. Потому они именуются разбивочными, или координационными, т.е. с ними должны координироваться (согласовываться) все остальные размеры здания. Под этим подразумевается так называемая «привязка» отдельных частей здания, т.е. расстояние этих частей от осевых линий; в первую очередь это относится к основным несущим конструкциям – расстоянию граней колонн или стен до осевых линий.

При назначении привязок стен полезно также соблюдать кратность размеров, свойственных кладке камней с учетом швов. Практически осевые размеры устанавливают в первую очередь при начертании плана. Самые укрупненные размеры называют: пролет – расстояние между несущими элементами (колоннами, стенами) вдоль наибольшего из несущих конструкций перекрытия, покрытия (длина фермы, главной балки-ригеля, плиты); шаг – расстояние между несущими конструкциями в перпендикулярном направлении (шаг колонн, шаг второстепенных балок, шаг плит и т.п.). Высота этажа – размер по вертикали от уровня чистого пола предыдущего этажа до того же уровня последующего этажа либо до верха чердачного перекрытия.

Система привязок бывает осевая(на несущих стенах), нулевая(на наружных несущих), на расстоянии.

2. Монолитные и сборно-монолитные перекрытия малоэтажных зданий.

Малоэтажные жилые здания по капитальности относятся к 3-4 классам, соответственно долговечность конструкций перекрыттий должна бывть не ниже 3 степени, при этом их огнестойкость не ограничивается.

Перекрытия из мелкоразмерных элементов различаются по способу производства работ – сборные, сборно-монолитные и монолитные.

Монолитные.

Простейшая конструкция междуэтажного перекрытия состоит из деревянных стандартных брусковых балок прямоугольного сечения, черепных брусков квадратного сечения, стандартного щитового наката, слоев толя и звукоизоляции, а также дощатого пола укладываемого по лагам.

Сборно-монолитная часторебристая конструкция перекрытия с пустотелыми керамическими блоками (вкладышами) применяется в районах, располагающих запасами высококачественных керамических глин. В данной конструкции керамические блоки являются опалубкой и одновременно улучшают звуко- или теплоизоляционные качества перекрытия; забетонированные участки между балками, в которых расположены арматурные каркасы, являются несущими ребрами-балками,расстояние межлу которыми определяется шириной блоков-вкладышей. В случае необходимости придания большей прочности и жесткости перекрытию поверх вкладышей устраивают ж/б слой толщиной 30…50 мм, монолитно связанный с ж/б ребрами-балками, поверх которого располагается пол. Недостатками таких перекрытий являются: сложность бетонирования промежутков между блоками, в которых уложены арматурные каркасы (необходимо применение «литого» бетона с мелкой фракцией заполнителя), и необходимость устройства опалубки по лесам. При проектировании малоэтажных зданий иногда приходится использовать замоноличивание нетиповых участков перекрытий. Такие участки обычно выполняют из железобетона ребристыми – ребрами вверх или вниз.

3.

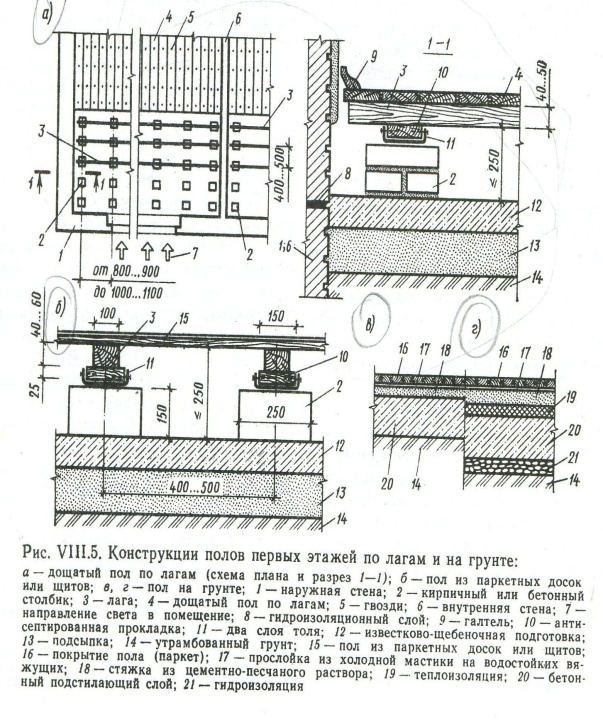

Полы первого этажа в малоэтажных зданиях выполняют по трем схемам: полы по балкам, полы по лагам, и полы на грунте. + картинка из учебника стр. 316.

Билет 6. 1.конструктивные схемы и конструктивные системы. Принципы обеспечения жесткости и устойчивости зданий.

Виды конструктивных систем при стеновом несущем остове. (самый распространенный в жилищном строительстве)

1. Системы с продольно расположенными несущими стенами или, как принято говорить, с продольными несущими стенами (расположены вдоль длинной, фасадной стороны здания и параллельно ей). Таких параллельно расположенных стен может быть две, три или четы (двухстенка, трёхстенка и т.п.)

2. Системы с поперечно расположенными (с поперечными) несущими стенами. Разновидности: с широким шагом (более 4.8 м); с узким шагом (4.2…4.8 м); со смешанными шагами.

3. Системы с перекрестным расположением несущих стен (перекрестно-стеновая система)

При комбинированном несущем остове. (гражданские многоэтажные здания; многоэтажные жилые здания на магистральных улицах; гостиницы, санатории)

• Системы, в которых каркас расположен в пределах нижних 1…3 этажей, а выше бескаркасный несущий остов. Расположение стен – по периферии, а стоек каркаса – внутри здания («неполный каркас»).

• Системы со стеновым остовом – в одном и в нескольких центрально расположенных стволах, которые обстроены по периферии стойками каркаса в один или несколько рядов и т.д.

При каркасном несущем остове. (применяется для зданий с большими, неразгороженными перегородками помещениями; производственные здания, независимо от их этажности, многие типы общ.зданий и сооруж.)

Определяющим фактором в этом случае является расположение ригелей (главная балка, ферма и т.п.) каркаса. Различают четыре типа конструктивных каркасных систем: с поперечным расположением ригелей (характерно для многоэтажных каркасных зданий при строительстве в сейсмических районах; многоэтажные здания производственного назначения со значительными нагрузками на перекрытия); с продольным; с перекрестным расположением ригелей; с безригельным каркасом (гладкие или кессонированные плиты перекрытий опираются на капители колонн или непосредственно на колонны).

Устойчивостью здания называют его способность противодействовать усилиям, стремящимся вывести здание из исходного состояния статического или динамического равновесия. Пространственная жесткость (=геометрическая неизменяемость) несущего остова – это характеристика системы, отражающая ее способность сопротивляться деформациям (=способность сохранять геометрическую неизменяемость формы). В строительной механике сооружение называется геометрически изменяемым, если оно теряет форму при действии нагрузки; например, шарнирный четырёхугольник, к которому приложена небольшая горизонтальная сила; и, наоборот, шарнирный треугольник – геометрически неизменяемая система. Превращение четырёхугольника в геометрически неизменяемую систему можно осуществить двумя способами: ввести один диагональный стержень (связевая система) или заменить узел шарнирного соединения стержней на жесткий, неизменяемый, способный воспринимать узловые моменты (рамная).

С помощью каждого из этих способов можно придать геометрическую неизменяемость любой многопролетной системе, состоящей из ряда стоек, шарнирно связанных с ригелями и с «землей». При этом достаточно придать геометрическую неизменяемость только одному из пролетов, чтобы система стала геометрически неизменяемой.

Так, помимо диагонального стержня геометрическая неизменяемость систем обеспечивается и другими способами: ведением диафрагмы жесткости, ядер жесткости и т.п.

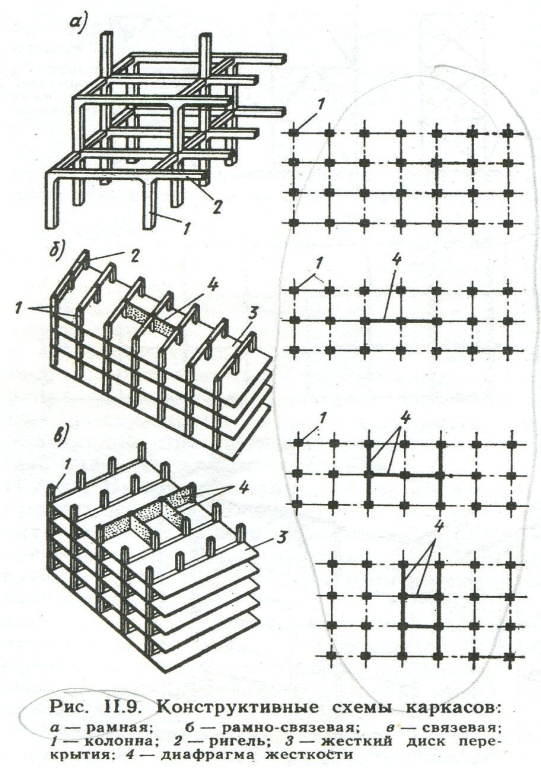

Существуют два способа обеспечения жесткости плоских систем – по рамной и по связевой схемам. (их можно комбинировать)

Рамная схема представляет собой систему плоских рам (одно- и много- пролетных; одно- и много- этажных), расположенных в двух взаимно перпендикулярных (или под другим углом) направлениях – систему стоек и ригелей, соединенных жесткими узлами при их сопряжениях в любом из направлений (редко применяется из-за трудоемкости построечных работ по обеспечению жесткости узлов и повышенного расхода стали)

Рамно-связевая схема решается в виде системы плоских рам, шарнирно соединенных в другом направлении элементами междуэтажных перекрытий. Для обеспечения жесткости в этом направлении ставятся решетчатые связи или стенки (диафрагмы) жесткости. Плоские рамы удобнее устанавливать поперек здания.

Связевая схема решения каркаса здания наиболее проста в осуществлении. Решетчатые связи, или диафрагмы жесткости, вставляемые между колоннами, устанавливаются через 24…30 м, но не более 48 м, и в продольном, и в поперечном направлении; обычно эти места совпадают со стенами лестничных клеток (применяют при стеновом несущем остове и при различных системах остовов с неполным каркасом).

2. конструкции полов по деревянному балочному перекрытию. Конструкция пола состоит из ряда последовательно лежащих слоев. Покрытием пола называется верхний слой пола, непосредственно подвергающийся износу и другим эксплуатационным воздействиям. Покрытия полов подразделяются на полы из штучных материалов (досок, паркета, линолеума и др.) и сплошные (бетонные, асфальтовые и др.) Наименование пола устанавливают по его покрытию. Прослойка – промежуточный соединительный (клеевой) слой, связывающий покрытие с нижележащим элементом пола (стяжкой) или перекрытием или же служащий для покрытия упругой постелью. Стяжка – слой, служащий для выравниван6ия поверхности подстилающего слоя или основания и для придания покрытию требуемого уклона. Кроме того стяжку применяют для устройства жесткой или плотной корки по нежесткому или пористому тепло- или звукоизоляционному слою. Стяжка по сплошному тепло- или звукоизоляционному слою перекрытия допускается при сосредоточенных нагрузках на пол не более 0,2 кН. Материалом для стяжки служат цементно-песчаный раствор, бетон, легкий бетон, асфальт, древесноволокнистые плиты. Основанием для пола являются перекрытие или слой грунта, воспринимающие все нагрузки, действующие на пол. Подстилающий слой (подготовка) применяется для распределения нагрузки на основание.

Для обеспечения хорошей звуко- и теплоизоляции применяют засыпку или плитные материалы, которые укладывают на накат, располагаемый между балками и опираемый на черепные бруски, прибиваемые к балкам.
