21.Парапеты малоэтажных каменных зданий. Варианты их конструктивного решения.

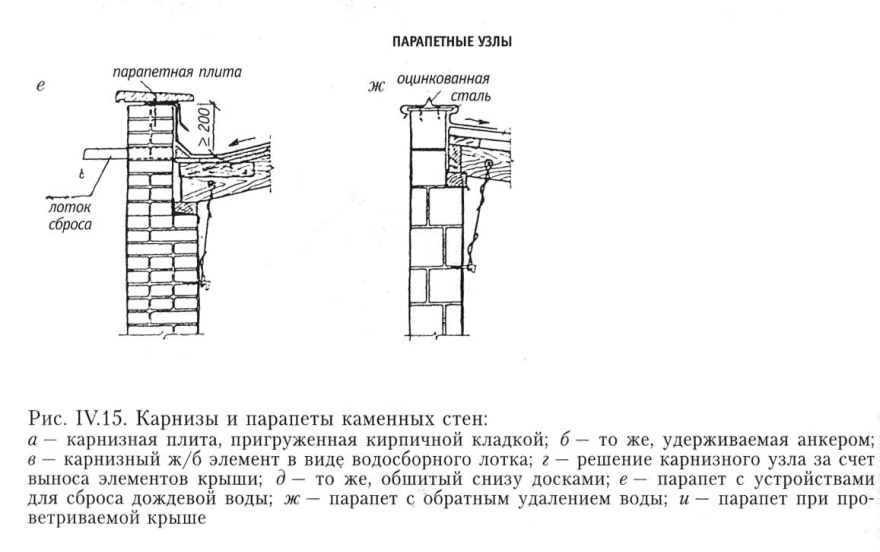

Парапеты (участок стены, возвышающийся над уровнем кровли) проектируют двух типов - с устройством стока воды от парапета к внутреннему водостоку или с водоудалением с его наружной стороны через специальные отверстия с помощью лотков-отметов.

2. Металлочерепица. Разновидность профилированного стального оцинкованного листа (холоднокатанная сталь толщиной 0.5мм) с полимерным покрытием, который подвергается поперечному штампованию для получения рисунка, имитирующего натуральную черепицу. Монтируется из готовых листов (длина 850-7850мм ширина 1000-1100мм), или из картин, производимых на стоит. площадке. Листы обладают жесткостью, обеспечивают надежную защиту для крыш с уклоном 12 -90 градусов. Листы могут крепиться к обрешетке, которая выполняется из досок, так и к вентилируемой обрешетке, собираемой из металлических элементов. Перфорация на боковых стенках обеспечивает беспрепятственное течение воздуха под металлочерепичными листами и удаление влаги вместе с воздухом. Листы монтируются на обрешетке внахлест и крепятся с помощью шурупов-саморезов и уплотнительных прокладок. Шурупы ввинчиваются в верхний прогиб волны профиля. На каждом листе под линией нахлеста вдоль ската имеется специальная канавка на гребне волны( по всей длине нижнего листа – антикапиллярный паз). Канавка прекращает доступ воде. Для обрешетки используются доски 25*30*100мм или бруски 50*50мм, которые устанавливаются с определенным интервалом в зависимости от вида металлочерепицы. Необходимо монтировать гидроизоляционную пленку, кот. укладывается под обрешетку так , чтобы под листами остался воздушный зазор для вентиляции(предотвращение конденсата).

«+» небольшой вес, простота монтажа, разнообразная цветовая гамма, длительный срок эксплуатации, невысокая цена.

3.Ксерокс учебника стр 289

Билет 26

1. Стеновой остов зданий из мелких блоков.

Типы сплошной кладки стен зданий из кирпича, естественного камня и мелких блоков.

Стены сплошной кладки выкладывают на сложных или цементных раство­рах с качественным заполнением вертикальных и горизонтальных швов по двух­рядной схеме чередования слоев или по многорядной схеме (рис. IVJ).

Рядность кладки определяется количеством однотипных рядов в наружном слое (версте) — ложковых или тычковых, которые кладутся со смещением вер­тикальных швов, называемым перевязкой. При чередовании этих рядов через один получается двухрядная (цепная) кладка, а если тычковый ряд перевязыва­ют три, пять, семь или даже одиннадцать рядов ложковои кладки, получается многорядная кладка. В настоящее время часто применяется кладка наружных стен в декоративном многорядном исполнении, при котором вертикальные швы в ложковых наружных рядах вообще не перевязывают или перевязываются че­рез три—пять рядов, но со смещением, как это показано на рис. IV.3, IVА.

Сплошную кладку применяют и для возведения столбов опор. Минимальное их сечение — 250 х 250 мм. Такие столбы можно использовать в качестве опоры при ее высоте до 2,5 метров. Оптимальное сечение столбов для малоэтажных зданий 380 х 380 мм. Выкладываются такие столбы из кирпича с перевязкой, показанной на рис. IV.4.

При кладке из природных камней также необходима перевязка швов. При этом используются камни как естественной, неправильной формы, так и отесан­ные камни (рис. IV.5).

Для выкладывания стен из мелких блоков используют как изделия из искус­ственных материалов, главным образом из легких бетонов, так и из естествен­ных камней — туфа, песчаника, ракушечника, травертина и др. Размер камней и их массу проектируют в соответствии с особенностями ручной кладки и с уче­том возможной механизации ведения работ.

Подобные кладки также ведут с обязательным соблюдением правил перевяз­ки вертикальных швов, система которой определяется числом чередующихся ложковых и тычковых рядов на фасадной плоскости. Некоторые примеры реше­ния стен из мелких блоков даны на рис. IV.6 I.

В ряде случаев наружные камни стены не штукатурят, а облицовывают либо специальными лицевыми кирпичами (рис. IV.6 II), либо лицевыми блоками. Для этих целей используются различные атмосферостойкие керамические лицевые плитки, а также плиты из естественных и искусственных каменных материалов. Возможные конструктивные решения по облицовке фасадов зданий показаны на рис. Швы между камнями, блоками или кирпичами фасадной плоскости наруж­ных стен специально обрабатывают — расшивают разными приемами: вподрезку, валиком или бороздкой. В случае необходимости оштукатуривания фасада кладку ведут впустошовку (рис. IV.6 III).

Во всех разновидностях сплошной кладки несущим элементом является все сечение стены, а в эффективных ее видах — только ее внутренний слой. И в том, и в другом случае несущая способность стены должна быть проверена рас­четом, который учитывает, что расчетное сопротивление кладки на сжатие всег­да меньше прочности как использованных каменных материалов, так и скрепля­ющего их раствора. Например, если применять марку камня (кирпича, бетонных блоков, естественных камней) «150», т.е. Rсж_кл = 15 МПа, а марку раствора М100, т.е. Rсж = 10 МПа, то расчетное сопротивление кладки сжатию составит не более 2,5 МПа.
