2. 53. Конструктивные виды и типы наслонных стропил. Узлы и особенности.

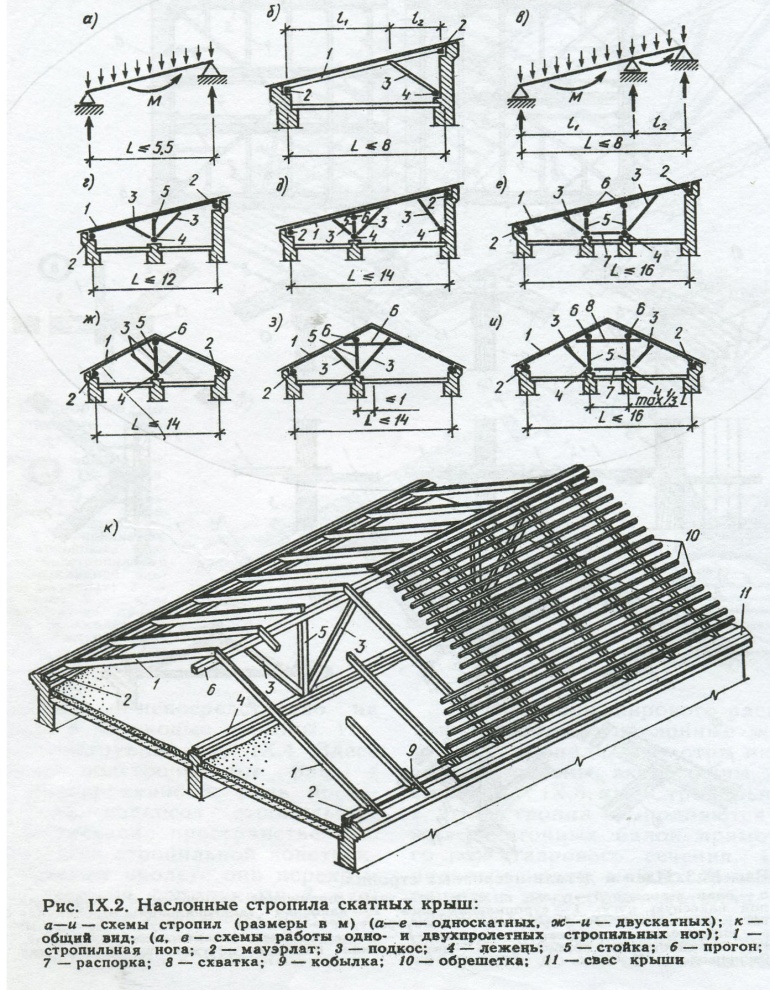

Несущие конструкции скатных крыш состоят из стропил и обрешетки. Стропила – основная несущая конструкция крыши, которая опирается на стены или на отдельные опоры здания. Стропила выполняют из дерева в виде брусьев, бревен или досок. Все сопряжения отдельных элементов делают с помощью врубок и металлических креплений (скоб, болтов, гвоздей, хомутов и металлических накладок).
Основным видов наслонных стропил являются наклонные одно- и двух - многопролетные балки, располагаемые вдоль скатов (стропильные ноги), работающие на
изгиб по балочной схеме.
Помимо этих элементов наслонные стропила включают также
систему прогонов, стоек, подкосов, лежней, поддерживающих стропильные ноги и передающих нагрузку на нижерасположенные стены или столбы.
Наслонные стропила применяют когда в здании имеются два или несколько рядов вертикальных опор (стен или столбов0, расстояние между которыми (L-пролет) не превышает 5-8 м. Такие пролеты легко перекрыть наклонными балками (стропильными ногами) из досок, брусьев или бревен, располагаемых вдоль скатов, на расстоянии друг от друга в осях (шаг стропил) порядка 0,8-1,2 м и более. Величина шага стропил устанавливается расчетом. Внутренние стены и столбы доводят обычно только до уровня, превышающего верх чердачного перекрытия на 15-20 см, такт как нет смысла загромождать конструкциями пространство чердака или мансарды. Их заменяет система стоек (шаг 4-6 м), опирающихся на лежни и поддерживающих верхний продольный брус- прогон. Стропильные ноги укладывают на прогоны, а нижние концы этих ног на подстропильные брусья – мауэрлаты. Мауэрлаты укладываются по верхнему обрезу стен и служат для равномерного распределения нагрузки от стропильных ног на стену. Для жесткости и устойчивости стропильных ног между стойками и прогонами вводят подкосы. Разгружающие прогоны и образующие с ними подстропильную раму. Подкосы применяют также для разгрузки стропильных ног. Расстояние между опорами L (прлет балки стропил без подкоса) обычно не превышает 5,5 м. При введении подкоса стропильная балка превращается в двухпролетную( l1 и l2) и расстояние L можно увеличить до 8м. Если при этом длина стропильной ноги превышает стандартную длину лесоматериалов, ее проектируют составной. На внутренних опорах подкосы нужно устанавливать с двух сторон – для погашения распора у основания стойки. Угол между подкосом и стойкой не должен превышать 40-45.
У наружных стен, во избежание срыва кровли ветром, стропильные ноги крепят через одну проволочной скруткой (4-6 мм) к костылю или ершу, заделанным либо в стену, либо к балочным элементам чердачного перекрытия.
В местах пересечения скатов крыши Наслонные стропила делают из диагональных (накосных) стропильных ног и коротких стропильных ног (нарожников), опирающихся одним концом на накосные стропильные ноги, а другим - на мауэрлат. Диагональные (или накосные) стропильные балки, укладываемые в местах накосных ребер крыши, опираются в коньке либо на коньковый прогон, либо на прибоины стропильных ног. Стропильные ноги, устанавливаемые в углах, врубаются в диагональные балки, располагаясь с ними в одной плоскости. Эти диагональные балки имеют большую длину и большие нагрузки и потому поддерживаются дополнительными опорами и пролетами в виде подкосов. Стоек, шпренгелей. Стропильные ноги и накосные стропильные балки не должны соприкасаться с каменной кладкой карнизов стен во избежание загнивания. Для устройства обрешетки на карнизных свесах применяются деревянные антисептированные доски шириной 25-40 мм, прикрепленные гвоздями сбоку к стропильным ногам и как бы продолжающие их вдоль ската в сторону свеса. Эти прибоины называются кобылками. На диагональных стропильных ногах эти кобылки прибиваются с двух сторон – вдоль двух скатовю
Мауэрлаты и лежни антисептируются и изолируются от каменных стен прокладкой из рулонного гидроизолирующего материала. Сопряжения стропильных элементов между собой выполняются : для элементов из брусьев и бревен – на врубках, шипах, скобах; для элементов их досок- на гвоздях, нагелях, метал. накладках
