Билет № 1

1.Основные конструкции несущего остова здания и их роль.

Основные конструктивные элементы здания взятые вместе, составляют единую пространственную систему – несущий остов здания. Конструктивные элементы – самостоятельные части или элементы здания, каждый из которых имеет свое назначение: стены, фундаменты, крыши и т.п. Конструктивные элементы делят на: несущие и ограждающие, в зависимости от воздействий, которым подвержено здание и его элементы.

Основные конструктивные элементы несущего остова здания :

Фундаменты – подземные конструктивный элементы зданий, воспринимающие все нагрузки от вышерасположенных вертикальных элементов несущего остова и передающие эти нагрузки на основание. Основание – грунт, непосредственно воспринимающий нагрузки. Фундаменты могут выполняться в виде сплошных стен – ленточные и отдельных столбов – столбчатые. Стены - вертикальные несущие конструкции, являющиеся одновременно ограждающими. Если стены выполняют только ограждающие функции, их называют ненесущими. При этом различают самонесущие стены (высотой в один или несколько этажей, опирающихся на фундамент и передающие ему вертикальные нагрузки только от их собственной массы) и навесные (расчлененные на отдельные элементы и навешиваемые на несущие вертикальные или горизонтальные конструкции здания). Другой тип вертикальных несущих конструкций – это колонны, или стойки, и столбы (отдельно стоящие вертикальные опоры). Перекрытия – горизонтальные конструкции, разделяющие здание на этажи, и несущие, и ограждающие функции. Различают перекрытия: междуэтажные, чердачные, надподвальные, над проездами и т. д. Нижняя поверхность перекрытий называется потолком.

Крыша – верхняя конструкция, отделяющая помещения здания от внешней среды и защищающая их от атмосферных осадков и других внешних воздействий. Состоит из стропил (несущая часть), ограждающих частей в том числе кровли. Перегородки – вертикальные ограждающие конструкции, отделяющие в пределах этажа одно помещение от другого. Лестницы – наклонные ступенчатые конструктивные элементы в зданиях, предназначенные для вертикальных коммуникаций. Объемно – планировочный элемент здания, включая лестничную клетку, шахты лифтов, называют лестнично-лифтовым узлом. Элементы стен и перегородок – оконные и дверные проемы – заполняют оконными и дверными блоками. Значительные по площади проемы в стенах, заполненные ограждающей светопрозрачной конструкцией, называют витражами. Несущий остов здания – основные конструктивные элементы здания (перекрытия, покрытия, стены, колонны, фундаменты).

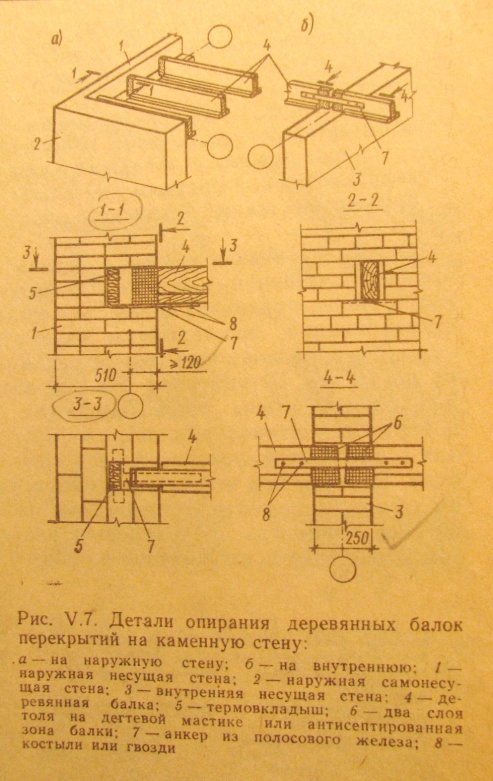

2. Конструктивные приёмы заделки концов деревянных балок перекрытий в несущие каменные стены.Деревянные балки опирают на каменные стены в открытые гнезда. Между кладкой стены в гнезде и торцом балок устанавливают термовкладыши из паронепроницаемого пенопласта или мин. ваты в полиэтиленовом мешке. Конец балки антисептируют или оборачивают двумя слоями толя на мастике, чтобы предупредить его загнивание. Саму же балку закрепляют в стене с помощью Т-образного стального анкера. На внутреннюю несущую стену деревянные балки при одностороннем опирании устанавливают так же, как и наружные стены, но без термовкладыша. При двухстороннем опирании на внутренние стены гнездо заделывают так, чтобы уменьшить звукопроницание, а концы балок скрепляют стальной анкерной пластиной.

3.

Билет 2

ОСНОВНЫЕ ТРЕБОВАНИЯ, ПРЕДЪЯВЛЯЕМЫЕ К ЗДАНИЯМ И ИХ ЭЛЕМЕНТАМ.

Любое здание должно отвечать следующим требованиям: функциональной целесообразности, надежности, архитектурно-художественной выразительности, целесообразности технических решений, а также требованиям санитарно-техническим с учетом природно-климатических и других местных условий, требованиям техники безопасности и требованиям экономичности строительства.

Всякое здание является материально-ограниченной средой пребывания человека и осуществление им разнообразных процессов ( труд, отдых, быт), что указывает на важность функциональной целесообразности. Требования к высокому качеству архитектурно-художественных решений отражают эстетические потребности людей. Надежность – способность зданий и сооружений безотказно выполнять заданные функции в течение всего периода эксплуатации. Уделяется внимание долговечности конструкций. Степень долговечности исчисляется в годах. I степень – при сроке службы не менее 100 лет; II степень – при сроке службы не менее 50 лет; III степень – не менее 20 лет.

Требуемая степень долговечности конструкции должна обеспечиваться подбором строительных материалов, обладающих показателями стойкости по отношению к тем воздействиям, которым будет подвержена конструкция в процессе ее эксплуатации: морозостойкости, влагостойкости, биостойкости, стойкости против коррозии и т.п. Еще надежность и долговечность конструкции связаны с огнестойкостью и противопожарной безопасностью.

Существует важное понятие – класс здания по капитальности. Капитальность – это совокупность свойств, присущих зданию в целом, его народнохозяйственное значение, значимость и т.п. I класс – крупные общественные здания (музеи, театры); правительственные учреждения; жилые дома высотой более 9 этажей; крупные электростанции и т.д.. II класс – общественные здания массового строительства в городах: школы, больницы, детские учреждения, административные здания, предприятия торговли и питания; жилые дома высотой 6-9 этажей; крупные производственные здания. III класс - жилые дома не выше 5 этажей, общественные здания небольшой вместимости в сельских населенных пунктах. IV класс – малоэтажные жилые дома; временные общественные здания; производственные здания, рассчитанные на возможность их эксплуатации в течении короткого времени.

Важные требования по обеспечению противопожарной безопасности. Требования к проектированию противопожарных преград включает ряд обязательных условий. Например, противопожарные стены, как правило, должны выступать за пределы контура поперечного сечения здания на 0,3 – 0,6 метра, противопожарные зоны выполняются в виде вставки, разделяя здание по контуру, и т.п. Важное требование, предъявляемое к зданиям – экономичность архитектурно-технических решений. Основные критерии экономичности: экономичность при возведении здания, экономичность в процессе эксплуатации, стоимость износа и восстановительная стоимость здания.

Индустриализацией называют такую организацию строительного производства, которая превращает его в механизированный и автоматизированный поточный процесс сборки и монтажа зданий из крупноразмерных конструкций, в том числе укрупненных элементов с высокой заводской готовностью. Вторая составляющая экономичности здания – эксплуатационные расходы – связано, в частности, с ежегодными затратами на отопление здания. Третья составляющая – стоимость амортизации здания.

Таким образом, экономичность архитектурно-конструктивных решений находится в прямой зависимости от целесообразности принятых технических решений, рациональности объемно-планировочных решений, умелого использования строительных ресурсов и ряда других факторов.

2.2.Опирание деревянных балок в брусчатые и каркасные деревянные стены.

В узлах опирания деревянных балок перекрытий на наружные и внутренние несущие стены сруба обычно используется врубка потайной сковородень (сопряжение внутр. стены с наружней без остатка). Сквозной сковородень применяют, когда предусмотрена обшивка сруба. Защемление балок перекрытий в срубе играет важную роль в обеспечении его жесткости. Конструктивная высота балок, продиктованная диаметром бревен, колеблется от 180 до 240мм. Такими балками можно надежно перекрыть пролеты от 3,5 до 6,0 м.

Концы брусьев разделывают в заводских условиях в соответствии с принятыми сопряжениями упрощенных конфигураций в углах, позволяющих быстро вести сборку сруба. Соединение брусьев в полдерева выполняется двумя способами, установка шипов по второму из них позволяет уменьшить продуваемость в вертикальных швах.

Этим же целям служит и коренной шип, используемый в сопряжении брусьев впритык. Устанавливаемые в углах и рядом с ними шипы и нагели предохраняют брусья от возможного сдвига.

Брусья внутренних стен и деревянные балки перекрытий сопрягаются с несущими стенами одним из рассмотренных выше способов.

Каркас 1-го типа состоит из стоек, выполняемых из досок 50х100 мм или 50х150 мм, шаг которых равен 500 или 600мм. Балки перекрытий располагаются над стойками каркаса с тем же шагом.

Стойки выполняются высотой в 1 или 2 этажа. В первом случае поверху стоек устраивают горизонтальную обвязку из двух досок 50х100мм, на которую опирают балки перекрытия. По балкам устраивают вторую обвязку.

В двухэтажных зданиях иногда используют другой вариант опирания разрезного каркаса. В этом случае стойки второго этажа устанавливают сразу на верхнюю обвязку непосредственно над нижними стойками, а балки перекрытия размещают рядом со стойкой и раскрепляют специальной распоркой – доской 50х200мм.

В случае использования стоек длиной в 2 этажа балки междуэтажного перекрытия укладывают на специальные прогоны (доски 50х150мм), врезанные вертикально в стойки каркаса.

Балки перекрытий с каркасными станами располагают часто – с шагом, равным 600мм (500мм). Это позволяет использовать в качестве балок широкие доски 50х200мм или 50х220мм, поставленные на ребро. Такими балками можно перекрывать пролеты до 4,2…4,8 м, поэтому расстояние между несущими стенами принимают до 4,8 м.

На верхнюю обвязку внутренней несущей стены опираются балки перекрытий с двух сторон. По верху балок устраивается вторая обвязка из доски 50х100мм. Если стойки каркаса верхнего этажа непосредственно опираются на верхнюю обвязку, то балки размещают у стойки со смещением продольных осей. Они, как и в наружных стенах, раскрепляются распорками – досками 50х200мм.

При использовании в доме стоек на два этпажа опирание балок перекрытий на внутр. несущую стену производят так же, как и в наружной стене – на специальный прогон (доска 50х150мм), вертикально врезанной в стойки.

Балки устанавливаются по обе стороны стойки каркаса со смещением продольных осей.

Каркас 2-го типа состоит из жестких поперечных рам, положение которых в плане совпадает с внутренними поперечными стенами здания. Стойки каркаса выполняются из брусьев 100х100мм, шаг которых 1,0 – 1,2 м. Горизонтальная обвязка, подкосы выполняются из досок 50х150мм и врезаются в стойки в полдерева. Жесткие поперечные рамы ставятся на расстоянии до 4,5 – 4,8 м вдоль здания. Эти же расстояния перекрыты досками пола 50х200мм (220мм), которые ставятся на обвязках этих рам ребрами вверх с шагом 0,5 – 0,6 м.

В каркасе 3-го типа сетка стоек этого каркаса может быть увеличена до 4 – 5 м и более.

+ картинка из книжки.

.Конструктивное решение входных крылец в здание.

Перед входной дверью в малоэтажное здание всегда располагается площадка перед входом, на которую ведут 3-4 ступени, так как уровень пола жилых зданий всегда превышает уровень спланированной земли 300…60 мм. Площадка и частично ступени обычно ограждаются навесом с поддерживающими его стойками или кронштейнами. Все эти элементы составляют крыльцо.

Стр. 110

Билет 3

. ТИПИЗАЦИЯ И УНИФИКАЦИЯ КОНСТРУКЦИЙ; СТАНДАРТИЗАЦИЯ РАЗМЕРОВ; МОДУЛЬНАЯ СИСТЕМА КООРДИНАЦИИ РАЗМЕРОВ В СТРОИТЕЛЬСТВЕ (МКРС).

Типизацией называют техническое направление в проектировании и строительстве, которое позволяет многократно осуществлять строительство как отдельных изделий или конструкций. Так и целых зданий и сооружений на основе отбора таких проектных решений. Которые при экстремальном применении оказались лучшими и с технической, и с функциональной, и с экономической стороны. Соответствующие проекты таких решений называют типовыми.

Типовыми бывают: проекты отдельных зданий или сооружений; проекты блок-секций жилых секционных зданий, отдельных изделий, конструктивных элементов и т.п.

В настоящее время разработаны и проверены на практике значительное количество сборных типовых изделий. Они объединены в каталоги, и их применение удобно в пределах региона, т.к. значительно упрощает процесс строительства. Расширить возможности каталогов возможно в тех случаях, когда промышленность региона выпускает изделия взаимозаменяемые или универсальные.

Под взаимозаменяемостью понимается возможность замены одного изделия другим (или несколькими другими) без изменения параметров здания. Под универсальностью – возможность применения одних и тех же изделий для зданий различных видов и различного назначения. Наиболее совершенные и качественные в техническом отношении типовые изделия, отобранные после многократного их изготовления и внедрения, стандартизируют, т.е. превращают их в стандартные строительные элементы, которые могут применяться не только в пределах региона, но и повсеместно. На эти изделия выпускаются ГОСТы, в которых установлены строго определенные размеры, требования к качеству изделий, к их форме, технические условия их изготовления, применения и т.д.

Унификацией называется установление целесообразной однотипности объемно-планировочных и конструктивных решений зданий, конструкций, деталей, оборудования, нагрузок и т.п. с целью сокращения количества типов, типоразмеров и т.д. и обеспечения взаимозаменяемости и универсальности этих изделий, решений и т.п. Унифицируют: объемно-планировочные размеры, параметры конструкций и деталей, нормативные и полезные нагрузки, несущие способности отдельных несущих элементов (балок, плит…), основные свойства готовых конструктивных изделий (тепло- и звукоизоляционные – для фасадных панелей, теплоизоляционные – для легкобетонных плит…)

Основой для унификации и стандартизации геометрических параметров служит модульная координация размеров в строительстве (МКРС) – правила координации (согласования) размеров объемно-планировочных и конструктивных элементов зданий и сооружений. Суть МКРС в том, что все размеры объемно – планировочных, конструктивных и других элементов зданий и сооружений должны быть кратны модулю, названному основным, - размеру, принятому за основу для назначения других, производных от него модулей. За величину основного модуля, обозначенного М, принят размер 100 мм. Помимо основного вводятся также производные модули : укрупненные и дробные. Укрупненные модули : 60 м, 30 м, 12 м, 6 м ,3 м, 2 м, дробные модули : ½ м, 1/5 м, 1/10 м, 1/20 м, 1/50 м, 1/100 м.

3.Полы из керамической плитки обладают значительной стойкостью и высокой прочностью к истиранию. К недостаткам таких полов относится жесткость и большая величина теплоусвоения, а также значительная построечная трудоемкость. Керамические плиты в сухих помещениях укладывают по прослойке из цементно-песчаного раствора на бетонный подстилающий слой или плиту перекрытия. Для защиты прекрытий от увлажнения жидкостями под прослойкой из цементно-песчаного раствора располагают гидроизоляционный слой или плитки укладывают по гидроизоляционному слою по прослойке из битумной или дегтевой мастики. Для защиты перекрытия от кислот и их растворов, плитки на гидроизоляционный слой укладывают по прослойке из кислотоупорного раствора на жидком стекле. При индустриальных методах строительства керамические плитки укладывают в заводских условиях на сборные плиты перекрытий. Рис. Стр.316
