3.Поле допуска наружной резьбы и его обозначение. Предельные контуры наружной резьбы и условия годности.

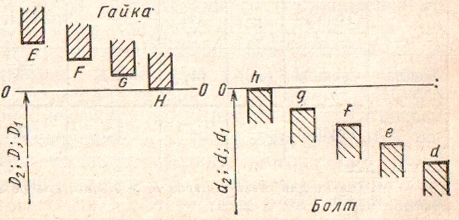

Для получения посадок резьб детали с зазором предусмотрено 5 основных отклонений для наружной резьбы (d,e,f,g,h) и 4 для внутренней резьбы (E,F,G,H).
В обозначении полей допусков элементов резьбы на первом месте – степень точности, а затем – основное отклонение.

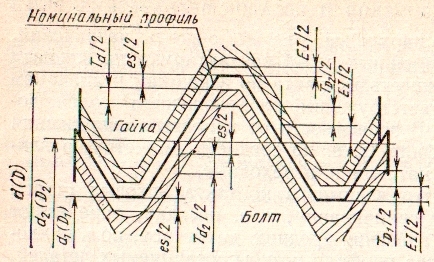

Предельные контуры резьбы
На длине свинчивания резьбовых деталей определенное число витков, которые образуют резьбовой контур, утолщенной линией изобразим номинальный контур резьбы.
Д
ля
обеспечения взаимозаменяемости деталей
устанавливают предельные контуры резьбы
болта и гайки.
Для обеспечения свинчиваемости действительные контуры свинчиваемых деталей не должны выходить за предельные контуры по всей длине свинчивания.
Условия годности
Верхний предел суммарного допуска среднего диаметра наружной резьбы ограничивает величину приведенного среднего диаметра d2кр max, а нижний предел – величину собственно среднего диаметра d2min. Для внутренней резьбы – это допуск, нижний предел которого ограничивает величину приведенного среднего диаметра D2пр min, а верхний предел – величину собственно среднего диаметра D2max.
d2’ ≥ d2min; d2пр ≤ d2max
D2 ≤ D2max; D2пр’ ≥ d2min
