1.1. Определение отметок планировки
Определение чёрных отметок
Вертикальную планировку производят под заданную отметку, определённую из условий нулевого баланса земляных масс, когда объём грунта насыпи и выемки равен между собой.

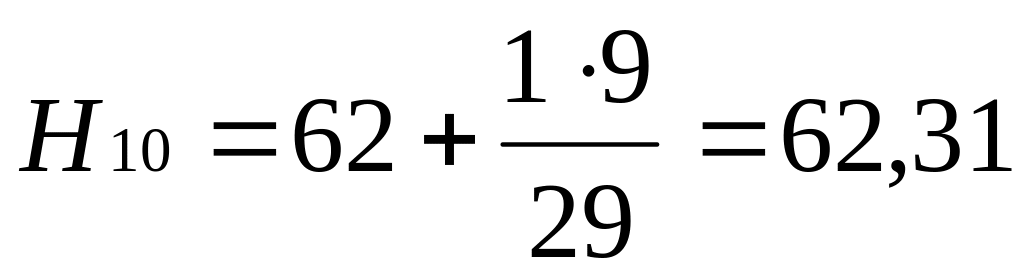

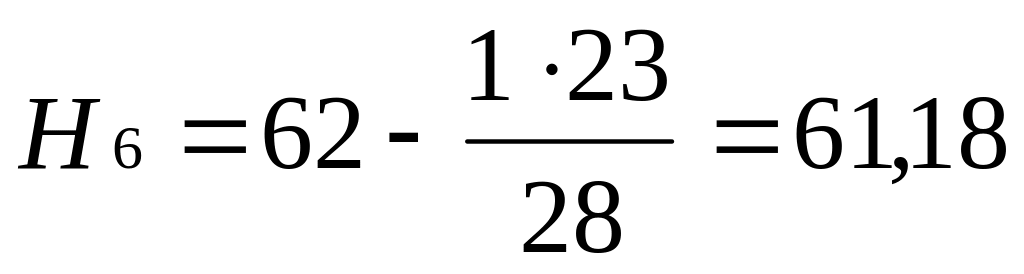

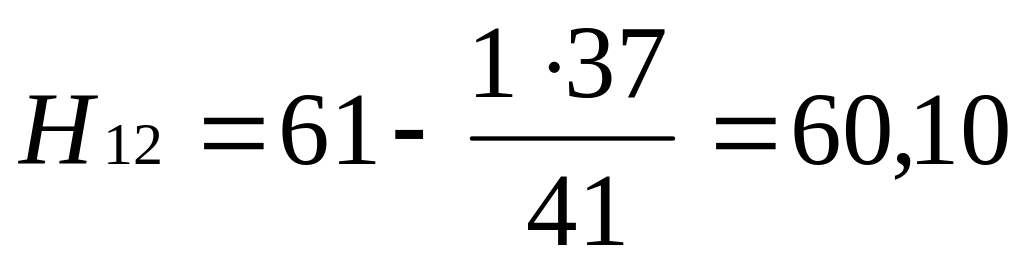

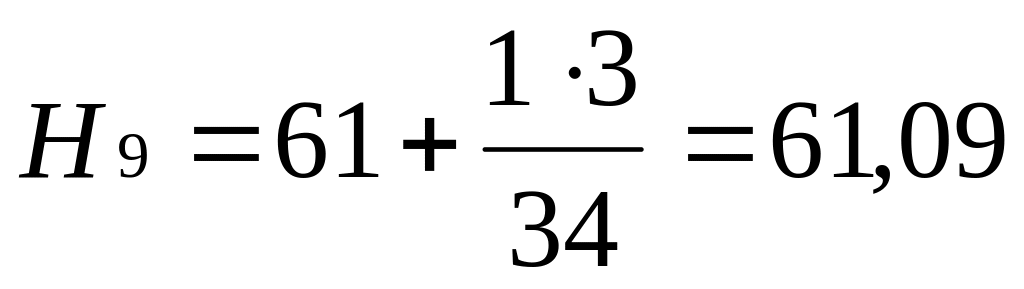

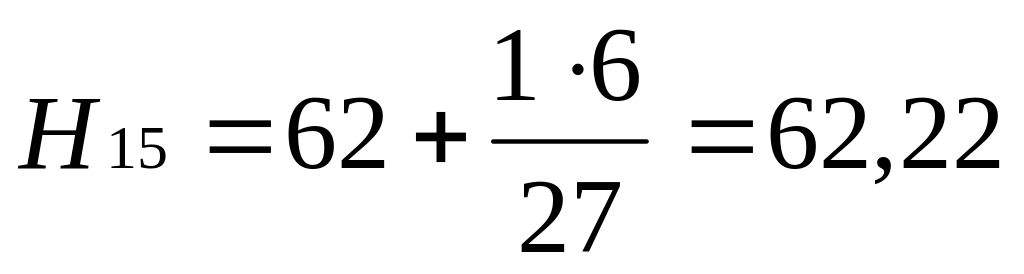

При разработке схемы вертикальной планировки определяют отметки существующего рельефа (черные) методом линейной интерполяции. На заданную площадку с горизонталями наносят сетку квадратов со сторонами 10-100 м и квадраты нумеруют. В вершинах квадратов определяют черные отметки по формуле:
,
,
,
где
-отметка
меньшей (ближайшей) горизонтали (м)
-расстояние
между горизонталями (0,5 м)
-расстояние
от меньшей (ближайшей) горизонтали до
искомого угла квадрата (м)
-кратчайшее
расстояние между горизонталями (м)
м
м
м
м
м
м
м
м
м
м
м
м
м
м
м
Определение
красных и рабочих отметок

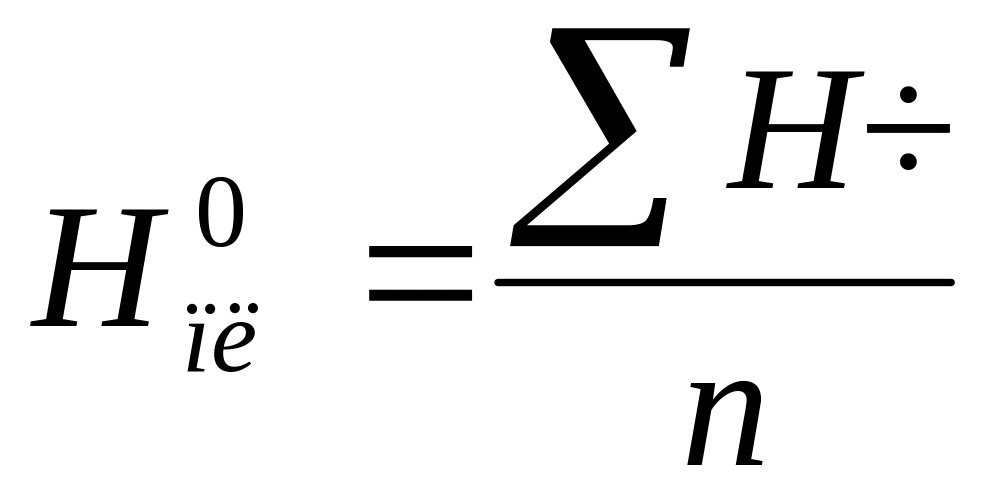

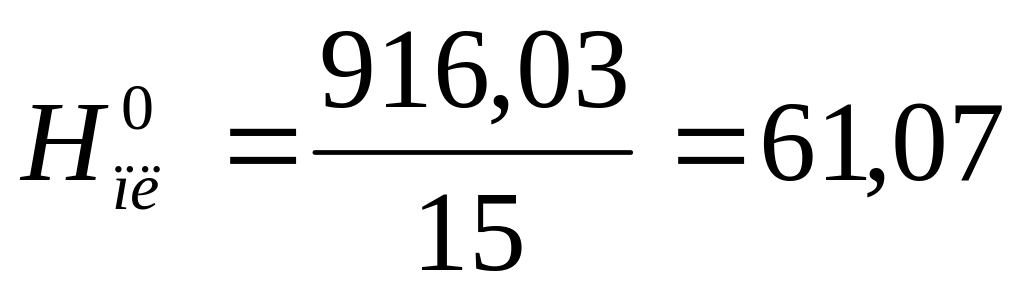

При нулевом балансе земляных масс среднюю отметку планировки (красную) определяют по формуле:
,
где n
– количество черных отметок
Подставив в формулу
получим:
м
Вычисляем рабочие
отметки
как разность между красной и чёрной

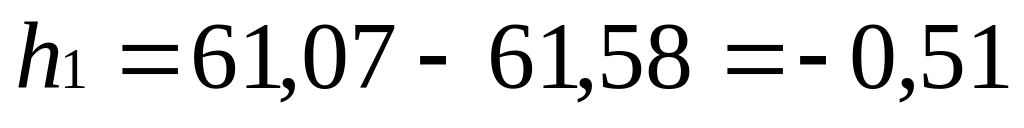

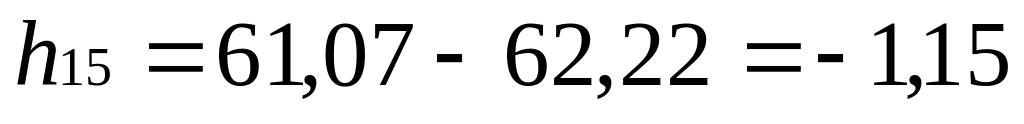

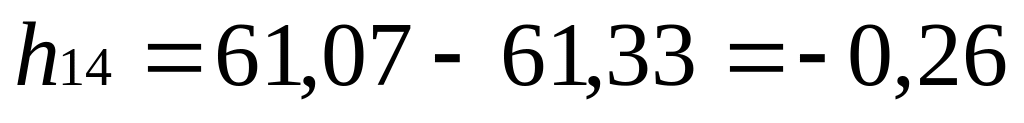

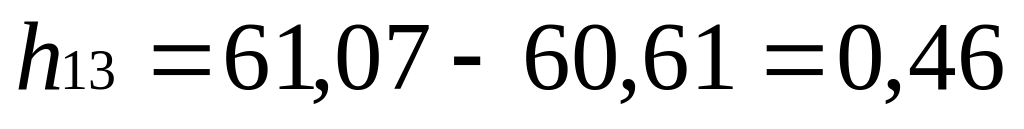

отметками:
.
Рабочие отметки со знаком» « - » указывают
на необходимость устройства выемки, а
со знаком « + » - насыпи.
м
м
м
м
м
м
м
м
м
м
м
м
м
м
м
1 .2. Определение положения линии нулевых работ

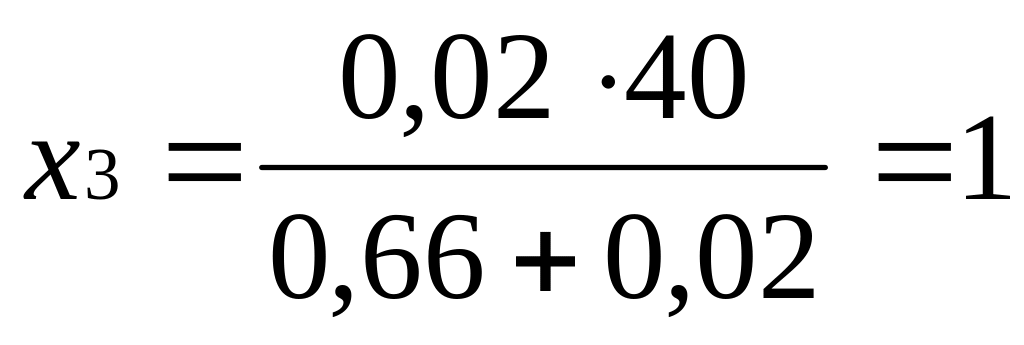

Линия нулевых работ является границей между планировочной насыпью и выемкой. Она проходит между смежными вершинами квадратов, рабочие отметки которых имеют противоположные знаки. На расстоянии от вершин, пропорциональных абсолютному значению рабочих отметок:
(м),
где
-
шаг сетки (40 м);
-
рабочие отметки выемки и насыпи
соответственно.
Подставляя, находим:

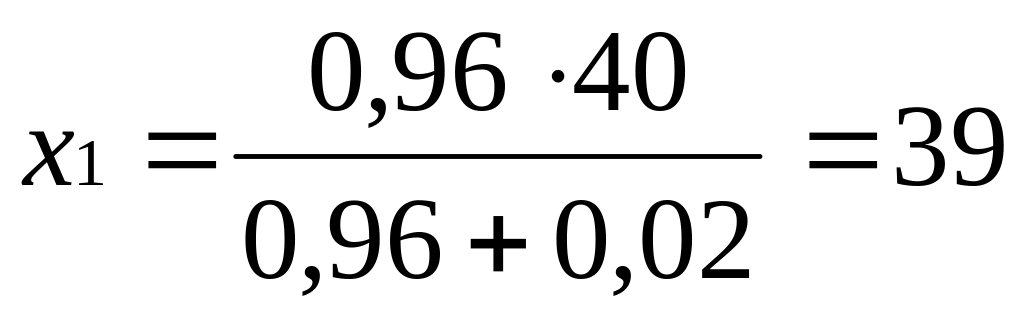

м
м
м
м
Графически все расчёты представлены в приложении 1.
Р азработка генерального плана территории застройки. Обоснование плана
I СТАДИЯ ПРОЕКТИРОВАНИЯ «ГЕНЕРАЛЬНЫЙ ПЛАН» (ГП) в М1:5000 (1:10000).
Определяет и закрепляет (утверждается в установленном порядке):
•границы населенного пункта;
•зонирование;
•начертание сети транспортных магистралей с размещением мостов, путепроводов, транспортных развязок, площадей, набережных и др.;
•размещение основных элементов населенного пункта (общественного и культурного центров, крупных учреждений здравоохранения, образования, науки, культуры, коммунального хозяйства, промышленности).
Кроме графических материалов в проект ГП входит пояснительная записка с описанием и обоснованием принятых решений, сравнением вариантов решения материалов для приблизительной стоимостной оценки принятых решений.
II СТАДИЯ ПРОЕКТИРОВАНИЯ «ПРОЕКТ ДЕТАЛЬНОЙ ПЛАНИРОВКИ» (ПДП) в масштабе 1:2000 (1:1000)
Разрабатывается на основе утвержденного генерального плана. Объектом проектирования принимается отдельный крупный фрагмент населенного пункта (район, группа жилых образований и т.п.). На этой стадии развиваются, уточняются и детализируются решения, принятые в генеральном плане (стадия ГП)
При этом устанавливаются:
•конфигурация уличной сети (направления, повороты, пересечения);
•габариты и типовые поперечные профили улиц;
•эскизное решение застройки, инженерных сетей и сооружений.
На стадии ПДП закрепляются на топоплане координатами красные линии застройки (углы, габариты участков).
III СТАДИЯ ПРОЕКТИРОВАНИЯ ПРОЕКТ ЗАСТРОЙКИ (микрорайона, квартала, группы жилых или общественных зданий участка отдельного конкретного объекта или комплекса)
М
ожет
разрабатываться в один этап – «Рабочий
проект» (технический проект) или в два
этапа – а) «Рабочий проект» и б) «Рабочая
документация».
Разрабатывается на основе согласованного и утвержденного в установленном порядке "Проекта детальной планировки"
В рабочем проекте к графическим материалам (планы, профили и др.) прилагается краткая пояснительная записка с описанием и обоснованием принятых решений, технико-экономическими показателями и локальные сметы.
Все работы на этапе рабочего проекта выполняются в объеме, позволяющем точно определить объемы работ, баланс земляных работ, продолжительность строительства, сметную стоимость строительства, технико-экономические показатели по проектируемому объекту.
Описание проекта
Спортивный комплекс «Волна» расположен в живописном уголке с насаждениями:
Липы мелколистной - дерева с густой сильно ветвистой кроной, имеющей овальную форму. Теневыносливо. Допустима посадка с северной стороны зданий и сооружений. Применяется для озеленения в рядовых, аллейных и в групповых посадках. Декоративна в любом возрасте и во все времена года, но особенно летом. К почвам требовательна. Предпочитает свежие суглинки и супеси. Не переносит засоления почв и избыточного увлажнения.
Клёна остролистного - дерева высотой до 20—30 м. Крона плотная, листья темно-зеленые, осенью оранжево-желтые. Очень красив в период цветения. К почвам и влаге требователен, растет быстро, но не переносит уплотнения почвы. Незасухоустойчив, выносит полутень. Верхушечную стрижку переносит плохо. Используется при озеленении для групповых, одиночных, аллейных и рядовых посадок, для посадки в массивах.
Спиреи дубравколистной - кустарника высотой до 2 м с длинными перекрученными ветками и округлой плотной кроной. Листья яйцевидно-эллиптические, по краям крупно зазубренные. Растет быстро, к почвам нетребовательна. Светолюбива, засухоустойчива. Применяется для групповых и одиночных посадок и живых изгородей.
Р
озы-ругоза
или шиповника морщинистого - кустарника
высотой до 1,5—2 м с шаровидной кроной
и побегами, густо покрытыми щетинистыми
шипами. Листья толстые, морщинистые,
блестящие, темно-зеленые, распускаются
в мае и держатся в течение всего лета.
Цветы темно-красные, красные, редко —
белые, душистые. Растет умеренно, к
почвам нетребователен. Светолюбив,
газоустойчив, зимостоек, засухоустойчив.
Применяется для групповых и одиночных
посадок и для живых изгородей.Смородины альпийской - кустарника высотой до 2 м с сильно ветвистой, очень густой округлой кроной. Листья мелкие, блестящие, темно-зеленые, осенью красноватые. Растет быстро, к почвам нетребовательна. Зимостойка, засухоустойчива. Поддается стрижке. Применяется для групповых и одиночных посадок и живых изгородей.
В состав дворца войдут отдельные учебно-тренировочные залы c раздевальными для мини-футбола и гандбола, волейбола и баскетбола, силовой подготовки и аэробики. Кроме этого предусмотрены зал для художественной гимнастики на 2 ковра, тренажерный зал и лечебно-восстановительный центр с сауной. И эта физкультурная мечта будет доступна не только спортсменам: для жителей предусмотрены услуги всей оздоровительной и спортивной инфраструктуры.
Центральным, основным композиционным объемом комплекса является дворец спорта «Волна», вокруг которого в буквальном смысле все и закручивается. Именно здесь будут проводиться соревнования, именно здесь предполагается организация концертов и других зрелищных мероприятий, именно здесь, в пространстве вестибюльной группы и фойе, возможно проведение вернисажей и танцевальных вечеров.
Спортивный комплекс содержит – непосредственно здание Дворца спорта, открытые плоскостные сооружения в составе двух тренировочных футбольных полей (одно – с газонным, другое – с искусственным покрытием), теннисных кортов, площадок для волейбола и баскетбола, стрелкового тира с дистанцией стрельбы 50 м и автостоянки для посетителей.
В крытые сооружения дворца входят 4 пусковых комплекса: дворец спорта, учебно-тренировочный блок, гостиница и кафе. Все они связаны между собой, а гостиница и кафе имеют главные входы для всех желающих посетить спортивный комплекс.
В
ы
можете пользоваться всеми современными
достижениями цивилизации в области
комфорта. Каждое здание оснащено
электричеством, горячим и холодным
водоснабжением, системой отопления с
возможностью регулировки температуры,
спутниковым телевидением, и многим
другим, необходимым для полноценного
отдыха.
Источником водоснабжения является водонапорная скважина, вода высокого качества.
Специфика - Спортивно-оздоровительный отдых
Площадь территории - Территория 160 га
Элементы оборудования мест отдыха: деревянные скамейки, фонтаны, цветники.
Генеральный план спортивного комплекса «Волна» представлен в приложении 2.
Противопожарные требования. ( СНиП 2.07.01-89)
Расстояние от края проезда до стены здания, как правило, следует принимать 5 - 8 м для зданий до 10 этажей. В этой зоне не допускается размещать ограждения, воздушные линии электропередачи и осуществлять рядовую посадку деревьев.
Вдоль фасадов зданий, не имеющих входов, допускается предусматривать полосы шириной 6 м, пригодные для проезда пожарных машин с учетом их допустимой нагрузки на покрытие или грунт.
Минимальные расстояния от жилых, общественных и вспомогательных зданий I и II степеней огнестойкости до производственных зданий и гаражей I и II степеней огнестойкости следует принимать не менее 9 м
Планировка и застройка территорий малоэтажного жилищного строительства СНиП 30-102-99
5.3.2 Усадебный, одно-двухквартирный дом должен отстоять от красной линии улиц не менее чем на 5 м, от красной линии проездов — не менее чем на 3 м. Расстояние от хозяйственных построек до красных линий улиц и проездов должно быть не менее 5 м.
