2.8 Установка hughesnet® (direcway®) Software
См Приложение.
2.8.1 DW6000 / DW7000 / DW7700
Процесс комиссионирования для DW6000/DW7000/DW7700 может быть выполнен через спутник и не требует Интернет соединения или установки DIRECWAY sorftware.
Необходимо, чтобы система захватила спутник и пользователи через Web-интерфейс могут конфигурировать системные параметры.
Найдите на спутник и наведите на максимум, чтобы быть откомиссионированным, используя iNetVu 5000 контроллер.
Откройте страничку http://192.168.0.1/fs/registration/setup.html..
Завершите процесс регистрации.
Проверьте установки, открыв System info модема DW6000/DW7000 и установки iNetVu™ 5000 контроллера (Configuration menu).
2.9 Процедура Комиссионирования
2.9.1 DW6000 / DW7000 / DW7700
Процесс комиссионирования требует, чтобы пользователь навёлся на спутник и провел процесс комиссионирования. Убедитесь, что iNetVu™ Mobile 5000 был установлен и сконфигурирован под спутник для комиссионирования.
Замечание 1: Необходимо чтобы в процессе комиссионирования спутник был доступен, если он по линии визирования ч.-л. заблокирован, то процесс комиссионорования можно провести на другом спутнике, предоставляющем сервис DIRECWAY (такие как SATMAX5,G11). Если процесс комиссионирования выполнен на альтернативном спутнике, то iNetVu™ 5000 должен быть переконфигурирован для соответствующего спутника.
Замечание 2: Процесс комиссионирования для DW6000 и DW7000 идентичен, для последнего, добавлен один шаг в шаге 6.
1. Войдите в Web-base Interface по адресу http://192.168.0.1/fs/registration/setup.html для процесса регистрации.
2. Выберете Registration – Installer.
3. Появится экран Antenna Location. Доступно Enter location manually для не US сайтов.
Рис. Antenna Location
Введите Долготу и широту.
Рис
Ввод координат локального
расположения антенны

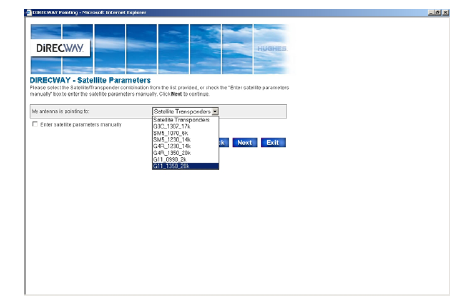

5. Выберите спутник и транспондер вашей попытке комиссионирования из drop-down menu.
Рис Выбор транспондера спутника
Рис Проверка параметров
6. Проверьте спутник и нажмите Next.
Антенну нужно навести на соответствующий спутник для того, чтобы продолжить процесс комиссионирования.
7. Только для пользователей DW7000
Укажите мощность Вашего BUC-а и нажмите Next.
Рис. Выбор BUC-а
8. Запустите iNetVu™ Mobile 5000.
9. Войдите в меню Configuration и подтвердите, что спутниковые параметры (частота, символьная скорость, поляризация на передачу и прием) те же самые, что и заданные при комиссиониковании на спутнике. Далее перейдите в меню Advanced Controls, и проверьте что долгота спутника установлена верно.
Если параметры отличаются от установленных при комиссионировании, выполните следующие шаги:
Войдите в меню Configuration.
Установите частоту, символьную скорость, Приемную и передающую поляризации и нажмите Save.

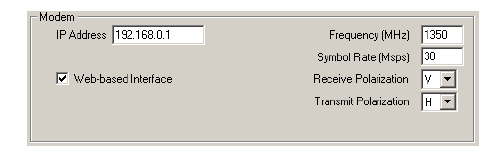

Рис. Меню Configuration: Modem
Parametres
Войдите в меню Maintenance
Введите Satellite Name и его Longitude и нажмите Save
Войдите в меню Advanced Controls и найдите кнопки меню Автоматического контроля.
Нажмите Find Satellite
После того как спутник найден, посмотрите на индикатор панели System Status.
Когда индикатор покажет ACP Ttesting, нажмите Stop Operation. ( В процессе WEB регистрации также выполняется ACP Test, поэтому он не требуется).
Вернитесь в WEB-интерфейс. Появится экран пикировки на спутник. Нажмите Display Signal Strength и дождитесь, когда сигнал станет зеленым. Нажмите Next.
Появится экран Auto Cross Pol тестирования. Нажмите Manual, убедитесь, что тест прошел. И затее нажмите Automatic. После прохождения и завершения теста нажмите Next.

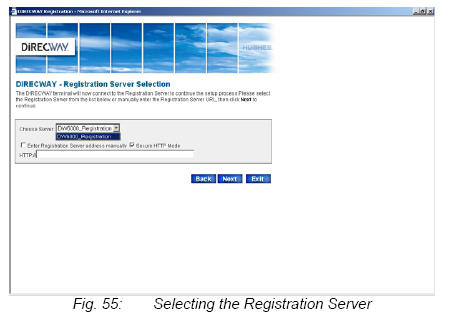

Выберите DW6000_Consumer (пользователи DW6000)/ San_and_Pin_Registration (DW7700) для регистрации на сервере.
16. В появившемся окне соглашения, нажмите I Agree.
17. Введите SAN/PIN.

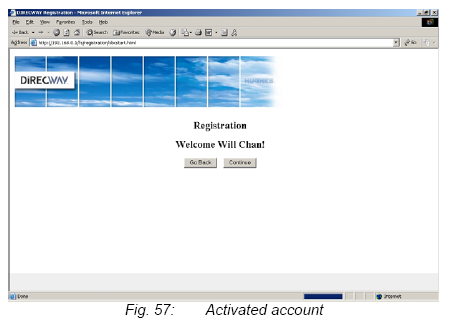

18. Сообщение теперь активно и готово к сервису.
19. Создайте e-mail сообщение: E-mail сообщение может быть создано позже после окончания инсталляции в “var.mydirecway”.

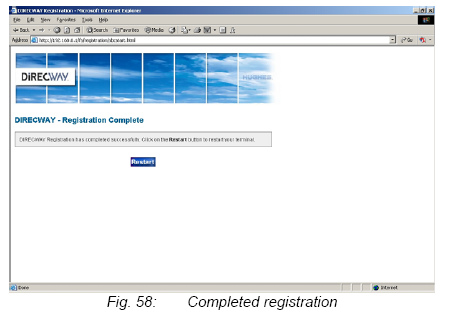

20. Нажмите Restart для перезапуска DW6000/DW7700 с обновленными параметрами и/или новой версией firmware.
21. После перезагрузки DW6000/DW7700, имеется доступ в System Control Center модема, используя WEB-интерфейс модема с IP-адресом по умолчанию http://192.168.0.1
22. Теперь модем DW6000 / DW7700 может подключиться к сервису, предоставляемому провайдером, обновить версию ПО модема, загрузить системные файлы. Этот процесс занимает около 5 мин. Индикатор System Status станет OK, когда процесс закончится.
Замечание1: Процесс обновления нельзя прерывать. В случае перерыва (т.е. модем выключился, или потерян спутник), вернитесь к шагу 1 и выберите пункт Re-registration из Direcway Setup Webpage. Продолжение с шага. 15.
Замечание 2: В случае если System Status показывает Problem, нажмите System Status и запишите Tx и Rx коды и если они помечены флажками, свяжитесь с Провайдером.
23. Переключитесь на iNetVu™ Mobile 5000 и войдите в Configuration.
24. Проверьте, что параметры в разделе Модем (частота, Символьная скорость, Приемная и предающая поляризации) совпадали с параметрами в System Info WEB-интерфейса.
25. Если процесс комиссионирования был проведен на альтернативном спутнике, следуйте процедуре в шаге 8 переконфигурации и комиссионирования на заданном спутнике.
26. Процесс комиссионирования DW6000/DW7700 на этом успешно завершен.
