4.4 Меню навигации
Для навигации по iNetVu™, сделайте двойной щелчок на иконке расположенной в системном трее.
Доступны 7 опций:
• Basic Controls
• Advanced Controls
• Configuration
• Maintenance
• Navigator (Optional software required)
• About
• Exit
4.5 Переключение режимов
1. Войдите в Configuration.
2. Сделайте доступным Start in Config Mode и нажмите Save. С этой доступной опцией, программа iNetVu™ всегда стартует в режиме CONFIG.
Перезапустите программу iNetVu™.
4.6 INetVuTm Меню (user Mode)
4.6.1 Basic Controls
Basic Controls меню позволяет обычным пользователям работать с тремя начальными функциями, такими как наблюдение за системными сообщениями и статус панелью. Из Basic Controls menu вы можете управлять следующими функциями:
• Find Satellite
• Stow Antenna
• Stop
Operation
Уровень сигнала
Фактор качества сигнала (SQF) в реальном времени. Значение, получаемое от спутникового модема, когда он захватил сигнал. Возможны цвета красный/желтый/зеленый, что характеризует уровень приемного сигнала от спутника.
Необходимо, чтобы уровень сигнала был выше 29, нажмите Find Satellite еще раз для настройки на максимум.
Автоматический контроль (Automatic Control )
F
Автоматически находит и захватывает спутниковый сигнал, соединяется со спутниковым модемом и использует координаты, полученные от GPS, компаса и данные параметров спутникового модема. Обычно процесс поиска спутника занимает 3-5 мин.
Если антенна уже наведена на спутник, нажмите на Find Satellite для подстройки антенны на максимум сигнала.
Stow Antenna
Антенна центрируется и складывается.
S
Прекращает все движения двигателей и разрывает связь между iNetVu™ и системными компонентами.

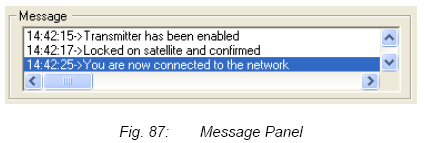

Message Panel
Панель сообщений
Индицирует в режиме реального времени процессы и статус обновления системной активности.
Status Panel
Панель статуса
Отображает в реальном времени статус системы, соединение со спутниковым модемом, GPS антенной, и iNetVu™ контроллером.

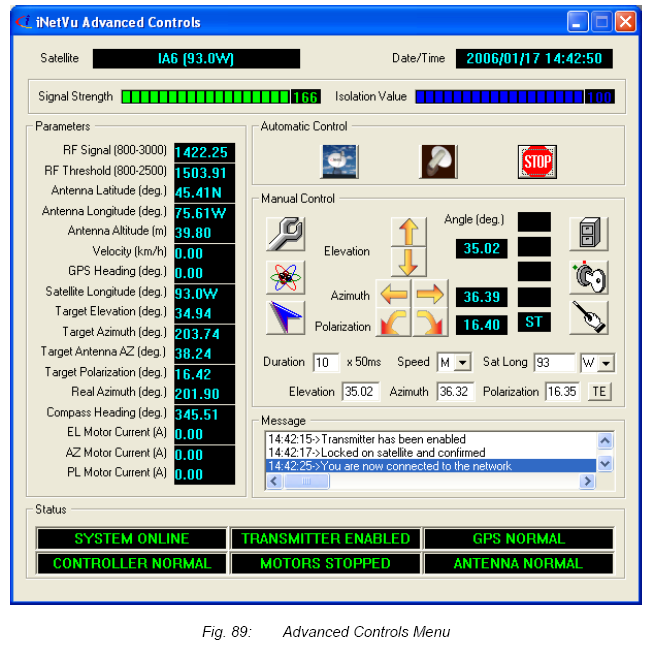

4.6.2 Меню Advanced Controls
Advanced Controls меню, позволяет пользователям наблюдать системные параметры, вручную двигать антенну, а также проводить автоматические процессы.
Неумелое использование Advanced Controls меню может нарушить работу iNetVu™ мобильной системы и может нарушить правила эксплуатации. Пользователь может в любой момент остановить любую операцию, нажав на клавишу STOP Automatic Controls.
Рекомендуется, что только опытные пользователи и инсталляторы при непосредственной консультации и поддержки C-Com могут пользоваться данным меню.
Уровень сигнала
Определяет качество приемного сигнала. Смотрите предыдущую главу для более детального описания
