14. Насосные станции .Классификация насосных станций.

Насосные станции систем водоснабжения и водоотведения представляют собой сложный комплекс сооружений и оборудования, обеспечивающий водоподачу или водоотведение в соответствии с нуждами потребителя. Это насосы и двигатели к ним различных типов, контрольно-измерительные приборы, трубопроводы как в пределах помещения насосной станции, так и вне ее, регулирующая и запорная арматура, электрооборудование и т.д.

По своему назначению в системе водоснабжения и водоотведения насосные станции подразделяются:

Водопроводные: по своему назначению и расположению в общей схеме водоснабжения делятся на станции, первого подъема, второго подъема, повысительные и циркуляционные.

Насосные станции первого подъема забирают воду из источника водоснабжения и подают ее на очистные сооружения или, если не требуется очистки, непосредственно в резервуары, сеть, водонапорную башню в зависимости от принятой схемы водоснабжения. На промышленных предприятиях с процессами, предъявляющими различные требования к качеству воды, на одной и той же насосной станции могут быть установлены насосы, подающие воду как на очистные сооружения, так и непосредственно на предприятия без очистки.

Насосные станции второго подъема служат для подачи очищенной воды из резервуаров чистой воды потребителю.

В некоторых случаях насосные станции первого и второго подъемов могут быть размещены в одном помещении, что позволяет уменьшить расходы на строительство и эксплуатацию. Однако такое решение может иметь место только при определенном виде водоисточника, типе очистных сооружений и рельефе местности.

Повысительные насосные станции предназначены для повышения напора в водопроводной сети или водоводе. В этом случае вода забирается из одной сети и под увеличенным напором подается в другую сеть или в последующий участок длинного напорного водовода.

Циркуляционные насосные станции входят в схемы оборотного водоснабжения промышленных предприятий и тепловых электростанций. На этих станциях одни подают отработанную воду на охлаждение или очистные устройства, а другие возвращают ее снова к промышленным агрегатам.

Канализационные: их назначение в схемах канализации заключается в подъеме воды на очистные сооружения, если рельеф местности не позволяет подавать воду самотеком. Канализационные насосные станции устраиваются также во избежание большого заглубления канализационного коллектора. В этом случае сточные воды из заглубленного коллектора подаются в другой коллектор расположенный выше.

15. Принципиальные схемы насосных станций.

По расположению в общей схеме канализационные насосные станции подразделяются на главные, служащие для перекачки сточных вод со всей территории населенного пункта и районные, предназначенные для перекачки сточных вод с части территории населенного пункта или промышленного предприятия. Районные насосные станции перекачивают сточные воды или непосредственно на очистные сооружения, или в выше лежащий коллектор.

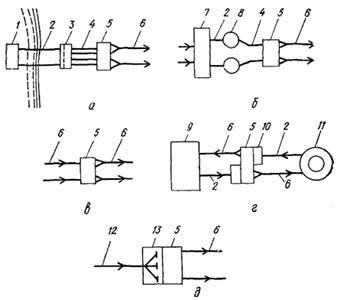

Рис. 1. Схема компоновки насосных станций различного назначения

а — насосная станция I подъема из открытого водоисточника;

б — насосная станция II подъема;

в — повысительная насосная станция;

г — циркуляционная насосная станция;

д — насосная станция водоотведения;

1 — водозабор;

2 — самотечные водоводы;

3 — водоприемно-сеточный колодец;

4 — всасывающие трубы;

5 — насосная станция;

6 — напорные водоводы;

7 — очистные сооружения;

8 — резервуары чистой воды;

9 — потребители технической воды

10 — приемные камеры;

11 — охлаждающие или очистные сооружения;

12— самотечный коллектор;

13 — помещение решеток
