  1. Расчеты роликовых цепей.

Для предотвращения чрезмерной вытяжки цепи и ее обрыва полезная окружная сила, характеризующая тяговую способность передачи, должна быть: где Fразр. — минимальная разрушающая нагрузка, задаваемая для каждого размера цепи. n— коэффициент запаса прочности (обычно 3 ... 5). В момент пуска машины: при движении со скоростью v : . В основу расчета износостойкости шарниров цепи положено условие триботехнической надежности: pu  [pu];, где pu ; [pu] — расчетное и допускаемое по условию износостойкости давление (удельная нагрузка) в шарнире. Расчетное значение давления в шарнире определяется по формуле: , где Kd — коэффициент динамичности (по справочникам), Km — коэффициент, учитывающий число рядов цепи m.

A = bвн dв  0,28 pt2 — проекция опорной поверхности шарнира ; b в н — ширина внутреннего звена,(длина втулки)

dв — диаметр втулки.

Для обеспечения работоспособности цепной передачи в течение ее расчет производят в два этапа:

1. Выполняют предварительный расчет шага цепи по формуле: , где P — передаваемая мощность.

Принимают 2 ... 3 значения ближайших по шагу цепи по ГОСТ 13568—75.

При больших нагрузках и скоростях во избежания увеличения шага исползуют многорядные цепи.

2. Производят оценку работоспособности цепи (алгоритм расчета хорошо приведен у С. Н. Ничипорчика).

  1. Резьбовые соединения. Метод изготовления геометр. Параметры. Основные типы резьбы.

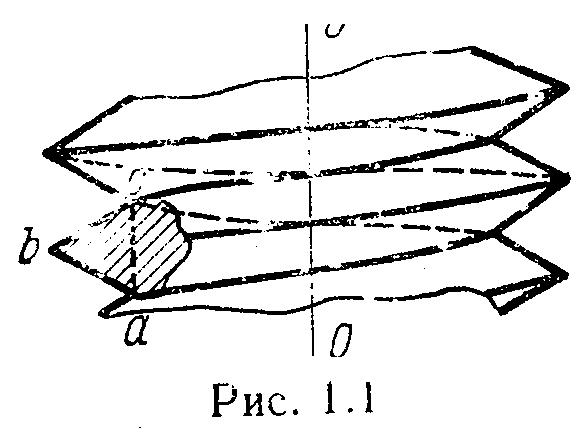

Р езьба — выступы, образованные на основной поверхности винтов или гаек и расположенные по винтовой линии. По форме основной поверхности различают цилиндрические и конические резьбы. Профиль резьбы — контур (например, abc) сечения резьбы в плоскости, проходящей через ось основной поверхности. По форме профиля различают треугольные, прямоугольные, трапецеидальные, круглые и другие резьбы.

Резьба по направлению винтовой линии различают правую и левую резьоы. У правой резьбы винтовая линия идет слева направо и вверх, у левой — справа налево и вверх. Если резьбовые выступы расположены по двум или нескольким параллельных винтовым линиям, то они образуют многозаходную резьбу. По числу заходов различают однозаходную, двухзаходную и т. д. резьбы.

Методы изготовления резьбы.

1. Нарезкой вручную метчиками или плашками. Способ малопроизводительный. Его применяют в индивидуальном производстве и при ремонтных работах.

2. Нарезкой на токарно-винторезных или специальных станках.

3. Фрезерованием на специальных резьбофрезерных станках. Применяют для нарезки винтов больших диаметров с повышенными требованиями к точности резьбы (ходовые и грузовые винты, резьбы на валах и т. д.).

4. Накаткой на специальных резьбонакатных станках-автоматах. (болты, винты и т. д.). Накатка существенно упрочняет резьбовые детали.

5. Литьем на деталях из стекла, пластмассы, металлокерамики и др.

6. Выдавливанием на тонкостенных давленных и штампованных изделиях из жести, пластмассы и т. д.

Геометрические параметры резьбы

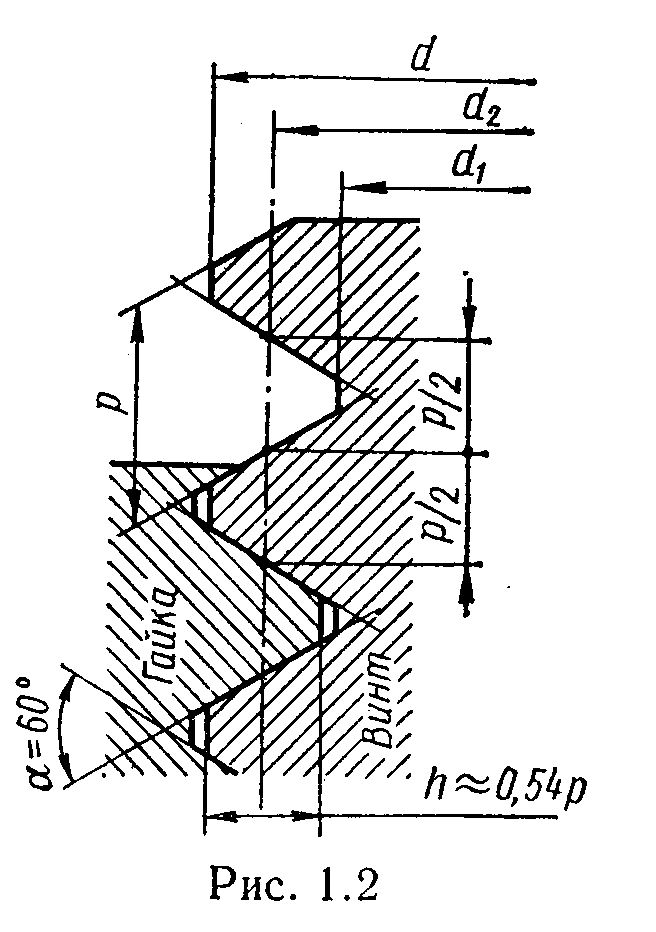

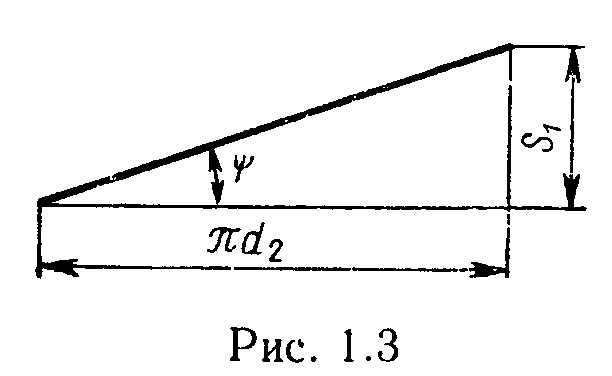

(рис. 1.2): d — наружный диаметр; d1 — внутренний диаметр (номинальные значения d и d1 — одинаковы для винта и гайки, зазоры во впадинах образуют за счет предельных отклонений размеров диаметров); d2 —средний диаметр (диаметр воображаемого цилиндра, образующая которого пересекает резьбу в таком месте, где ширина выступа равна ширине канавки); h —рабочая высота профиля, по которой соприкасаются боковые стороны резьб винта и гайки; p — шаг (расстояние между одноименными сторонами соседних профилей, измеренное в направлении оси резьбы); p1 — ход (поступательное перемещение образующего профиля за один оборот или относительное осевое перемещение гайки за один оборот).

Все геометрические параметры резьб и допуски на их размеры стандартизованы.

Основные типы резьб.

По назначению различают резьбы крепежные и резьбы для винтовых механизмов.

Резьбы крепежные: метрическая с треугольным профилем — основная крепежная резьба; трубная — треугольная со скругленными вершинами и впадинами; круглая , резьба винтов для дерева

Резьбы винтовых механизмов (ходовые резьбы): прямоугольная, трапецеидальная симметричная, трапецеидальная несимметричная, или упорная.

Резьба метрическая получила свое название потому, что все ее размеры измеряются в мм (в отличие от дюймовой резьбы, размеры которой измеряются в дюймах) Вершины витков и впадин притуплены по прямой или по дуге окружности, что необходимо для уменьшения концентрации напряжений, предохранения от повреждений (забоин) в эксплуатации, повышения стойкости инструмента при нарезании.

Резьбы трубные применяются для герметичного соединения труб и арматуры (масленки, штуцера и т. п.). На тонкой стенке трубы невозможно нарезать резьбу с крупным шагом без существенного уменьшения прочности трубы. Поэтому трубная резьба имеет мелкий шаг.

Резьба круглая удобна для изготовления способом литья на чугунных, стеклянных, пластмассовых и других изделиях, а также накаткой и выдавливанием на тонкостенных металлических и пластмассовых деталях.

Резьбы винтов для дерева или других малопрочных материалов. Конструкция этих резьб обеспечивает равнопрочность резьбы в деталях из разнородных материалов.

Резьба трапецеидальная изготовляется с симметричным и несимметричным профилями. Симметричную резьбу используют для передачи двустороннего (реверсивного) движения под нагрузкой. Несимметричная резьба предназначается для одностороннего движения под нагрузкой и называется упорной резьбой. Она применяется для винтов-домкратов, прессов и т. п.
