Дидактическая единица № 5 Дисциплина «Теоретические основы электротехники»
Задание 1. Для сопротивлений холостого хода и короткого замыкания пассивного четырехполюсника справедливо…
*1) Z10/Z20 = Z1k/Z2k 2) Z10 - Z1k= Z20 – Z2k 3) Z10Z20=Z1kZ2k 4) Z10 + Z1k = Z20 + Z2k
Задание 2. Для линейных четырехполюсников токи I1 и I2 выражаются через напряжения U1 и U2 с помощью уравнений, записанных в …
1) Z – форме 2) H – форме 3) A – форме *4) Y – форме
Задание 3. Если в длинной линии отсутствует отраженная волна, то линия…
1) нагружена чисто реактивным сопротивлением
2) на конце разомкнута
3) является неискажающей
*4) нагружена волновым сопротивлением
Задание 4. Характеристическими параметрами четырехполюсника являются параметры…
1)
Z10
, Z20 2)
Z1k
,
Z2k
3)
Zвх1
,
Zвх2
*4)
Z1с
,
Z2c
,
Задание 5
Если для симметричного четырехполюсника А = 0,5 ; В = 10 Ом, то…
*1) С = –0,125 См; D = 0,5 2) С = 0,01 См; D = 0,5 3) С = 0.05 См; D = 1 4) С = –0,01 См; D = 1
Задание 6
Если для токов и напряжений в начале *1) нагружена волновым сопротивлением
и в конце линии выполняется соотношение 2) на конце замкнута накоротко
U1/U2 = I1/I2, то линия… 3) без искажений, нагрузка любая
4) нагружена чисто реактивным сопротивлением

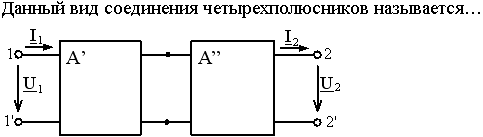

Задание 7
1
)
параллельно-последовательным
2) последовательно-параллельным
*3) каскадным
4) последовательным
Задание 8. Режим согласованной нагрузки характеризуется…
*1) максимальной мощностью в нагрузке
2) максимальным напряжением на входе
3) максимальным входным током
4) максимальным коэффициентом полезного действия
Задание 9. Активный четырехполюсник изображен на схеме…
1)
2)
3)
*4)
Задание 10. Количество возможных систем параметров, связывающих входные и выходные токи и напряжения четырехполюсника, равно…
1) 3 2) 5 3) 4 *4) 6
Задание 11. Если в середине линии, нагруженной волновым сопротивлением, фаза напряжения отличается от фазы входного напряжения на 600, то фаза напряжения на выходе линии отличается от фазы входного напряжения на…
1) –450 *2) 1200 3) 00 4) –900
Задание 12
1) 0,02 А/м2 2) 5000 А/м2 3) 1 А/м2 *4) 0,5 А/м2

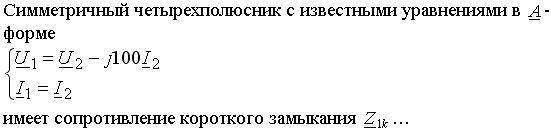

Задание 13
1
)
100 – j100
Ом
2) 100 + j100 Ом
*3) – j100 Ом
4) j100 Ом
Задание 14. Если в линии без потерь со скоростью света распространяется сигнал с частотой f = 10 МГц, то длина волны в линии равна…
*1) 30 км 2) 300 км 3) 3 км 4) 30 км
Задание 15. Для линейных четырехполюсников уравнения в Н –форме позволяют выразить…
*1) U1 и I2 через I1 и U2 2) U1 и U2 через I1 и I2 3) U1 и I1 через U2 и I2 4) I1 и I2 через U1 и U2
З
адание
16
*1) 0.06 Гн
2) 0,02 Гн
3) 0,016 Гн
4) 0,04 Гн
З
адание
17
*1) j50 В
2) – j50 В
3)
j
В
4) 100 В

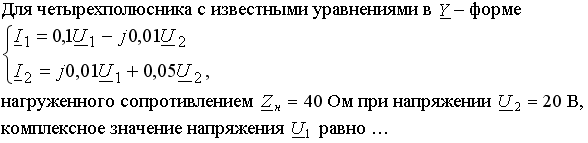

З
адание
18
*1)
2)
3)
4)
Задание 19. Чтобы записать уравнения симметричного четырехполюсника, связывающие токи и напряжения на его входных и выходных зажимах, необходимо задать ________ параметр(а).
1) 2 *2) 3 3) 4 4) 1
Задание 20
1
)
1/R
*2) 1
3) 0
4) R
Задание 21. Если в линии без потерь со скоростью света распространяется периодический сигнал, имеющий длину волны 30 м, то период сигнала равен…
1) 1 мс *2) 0,1 мкс 3) 10 мкс 4) 1 мкс
Задание 22. Сопротивления четырехполюсника Z1c, Z2c являются…
1) сопротивлениями короткого замыкания
2) сопротивлениями холостого хода
3) номинальными
*4) характеристическими

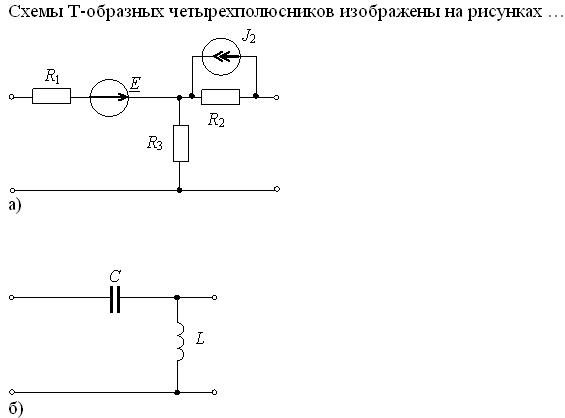

Задание 23
1
)
а и б
2) в и г
3) в и б
*4) а и г
З
адание
24
1) 25000 рад/с
2) 100 рад/с
*3) 1000 рад/с
4) 500 рад/с
Задание 25. Если поменять местами входные и выходные зажимы пассивного четырехполюсника, то в уравнениях четырехполюсника…
1) изменят знак А и С 3) все А параметры изменят знак
2) ничего не изменится *4) поменяются местами А и D
