Дидактическая единица № 1 Дисциплина «Теоретические основы электротехники»
Задание 1. Мощность, выделяемая на резисторе с сопротивлением R, определяется по формуле…
*1) P=I2 R 2) P=I/R2 3) P=I2/R 4) P=I R2
Задание 2. Уравнение, составленное по пeрвому закону Кирхгофа для узла 3, имеет вид…
1) I2 + I3 + I4 = 0
2) – I2 + I3 + I4 = 0
3) I2 – I3 – I4 = 0
*4) I2 – I3 + I4 =0
Задание 3
Если i(t) = 2 sin(ωt – 300) А, то действующее значение тока равно…
*1) 1,414 А 2) 2,828 А 3) 2 А 4) 1 А
Задание 24
Электрическим током называется… *1) явление направленного движения носителей электрических зарядов
2) явление возбуждения электродвижущей силы в контуре при изменении магнитного потока, сцепляющего с ним
3) явление свободного движения носителей электрических зарядов в проводнике
4) сила, действующая на электрически заряженную частицу, движущуюся в электромагнитном поле
Задание 4
В нелинейных инерционных элементах нелинейность ВАХ обусловлена изменением…
1) внешнего магнитного поля 2) времени 3) р-п перехода *4) температуры
Задание 5
Электрический ток – упорядоченное 1) между полюсами, имеющими равные потенциалы
движение положительных 2) от полюса с меньшим потенциалом к полюсу с
электрических зарядов большим потенциалом
*3) от полюса с большим потенциалом к полюсу с
меньшим потенциалом
4) в любом направлении, независимо от величины
потенциалов

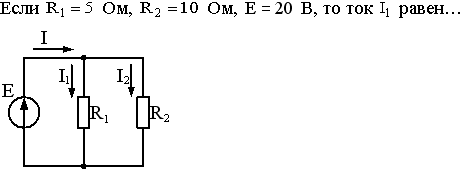

З
адание
6
1) 2 А
2) 6 А
3) –2 А
*4) 4 А
Задание 7. Свойства индуктивного элемента описываются с помощью ________ характеристики.
1) вольт-амперной *2) вебер-амперной 3) кулон-амперной 4) кулон-вольтной
Задание 8
Если напряжение на зажимах резистора R составляет 30 В, а его сопротивление равно 15 Ом, то ток через резистор будет равен…
1) 0,5 А *2) 2 А 3) 4 А 4) 0,45 А

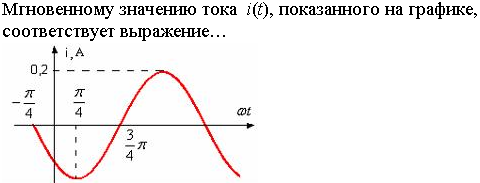

Задание 9
1
)
0,41 sin(ωt
– 1350)
А
2) 0,28 sin(ωt – 450) А
*3) 0,2 sin(ωt – 1350) А
4) 0,2 sin(ωt + 450) А
Задание 10
*
1)
3
2) 4
3) 2
4) 5
Задание 11
1) 3,14 мс и 318,5 Гц *2) 6,28 мс и 159,2 Гц 3) 1 мс и 159,2 Гц 4) 1 мс и 1000 Гц
Задание 12. Если ток через резистор составляет 4 А, а сопротивление резистора R равно 8 Ом, то напряжение на зажимах составит…
*1) 32 В 2) 16 В 3) 2 В 4) 0,5 В
Задание 13. Электропроводность диэлектриков…
1) стремится к бесконечности 2) высокая *3) практически равна нулю 4) комплексная величина
З
адание
14
1) стабилитрону
2) термистору
*3) лампе накаливания
4) диоду
З
адание
15
1) комплексная
*2) положительная
3) отрицательная
4) равна нулю
З
адание
16
*1) четырем
2) трем
3) двум
4) одному
Задание 17. Единица измерения абсолютной диэлектрической проницаемости среды:
1) В/м 2) Кл/м 3) В *4) Ф/м
Задание 18. Если к конденсатору приложено постоянное напряжение, то…
1) его сопротивление равно нулю 2) его емкость стремится к бесконечности
2) его емкость равна нулю *4) ток через конденсатор равен нулю
Задание 19.
Если к источнику ЭДС Е = 30 В подключить 10 последовательно соединенных резисторов сопротивлением каждого R = 1 Ом, то мощность, выделяемая на всех резисторах, составит…
*1) 90 Вт 2) 60 Вт 3) 30 Вт 4) 18 Вт
З
адание
20
1) –30 Вт
2) 70 Вт
*3) 30 Вт
4) –70 Вт
З
адание
21
1) пяти
2) двум
3) четырем
*4) трем
Задание 22. Напряженность электрического поля Е измеряется в...
1) Кл/м *2) В/м 3) Ф/м 4) В
Задание 23
1
)
– 25 В
*2) – 4 В
3) 4 В
4) – 0,25 В
З
адание
24
1) повторения формы сигнала
2) отключения напряжения положительного знака
3) усиления
*4) стабилизации отрицатель-ного напряжения
З
адание
25
1) 3
*2) 4
3) 6
4) 5
Задание 26
1
)
48 А
*2) 30 А
3) 60 А
4) 120 А

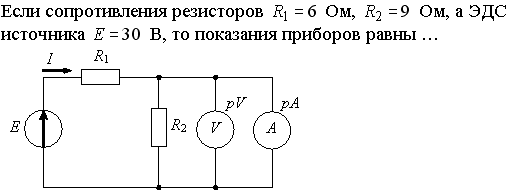

Задание 27
1
)
2 А, 18 В
2) 0 А, 30 В
*3) 5 А, 0 В
4) 3 А, 12 В
Задание 28. Зависимый источник электрического напряжения – это источник напряжения…
1) ток в котором зависит от тока или напряжения на некотором участке цепи
2) электрическое напряжение на зажимах которого зависит от температуры
*3) напряжение на зажимах которого зависит от электрического тока или напряжения на некотором участке цепи
4) напряжение на зажимах которого зависит от сопротивления электрической цепи
Задание 29. Согласно закону электромагнитной индукции на зажимах катушки индуктивности наводится ЭДС, равная…
1)
2)
*3)
4)
Задание 30
1
)
4
2) 5
*3) 3
4) 6
Задание 31
1
)
лампе накаливания
