1.8. Градуировка преобразователей для измерения общих давлений
Преобразователи для косвенных измерений давления, показания которых не могут быть рассчитаны с необходимой для практики точностью, градуируются путем сличения их показаний с показаниями образцовых приборов: механических преобразователей и компрессионных манометров. К таким преобразователям относятся тепловые, электронные, магниторазрядные и радиоизо-топные.
Приборы для измерения давления, используемые в качестве исходных для градуировки всех других приборов, называются образцовыми средствами измерения первого разряда. Их постоянные или градуировочные кривые рассчитывают по размерам преобразователей и другим значениям, входящим в измерительное уравнение. Приборы, используемые в качестве образцовых, предварительно проградуированные по другим образцовым приборам, называют образцовыми средствами измерения второго разряда. Образцовые средства измерения первого разряда имеют погрешность градуировки не более 1...5 %, второго разряда – до 10...15 %.
Для расширения диапазона давлений, в котором осуществляется градуировка по образцовым приборам, можно использовать методы изотермического расширения и деления потока.
Метод изотермического расширения состоит в том, что камеру малого объема, давление в которой предварительно измеряется образцовым прибором, соединяют с камерой большего объема, начальное давление в которой можно принять равным нулю. По закону Бойля – Мариотта легко подсчитать конечное давление.
Дальнейшее понижение давления можно получить, увеличивая число ступеней расширения. При этом важно учесть ошибки, связанные с натеканием, сорбционными процессами на стенках камер и откачивающим действием градуируемого преобразователя. Эти ошибки определяют нижний предел градуируемого давления. Дополнительная погрешность измерения давления, связанная с точностью измерения объемов, обычно не превышает 0,5 %. Этот метод часто используется в диапазоне давлений 10–2...10–3 Па, когда натеканием и газовыделением в калиброванном объеме можно пренебречь.
При низких давлениях (< 10–7 Па), когда невозможно непосредственное сличение показаний градуированного прибора и компрессионного манометра, можно воспользоваться методом деления потока.
Метод деления потока состоит в том, что в динамической вакуумной системе поток газа, проходящий через последовательно соединенные ячейки (первая из которых показана на рис. 1.13), постепенно уменьшается за счет работы вспомогательных вакуумных насосов. Уравнение потоков для такой ячейки:
Q = Q1 + Q2, (1.14)
где Q = U1/(р0 – р1) – поток газа, поступающий в ячейку через трубопровод с проводимостью U1 при разности давлений на его концах р0 и р1; Q1 = S1p1 – поток газа, откачиваемый вспомогательным насосом, подключенным к ячейке и имеющим эффективную быстроту откачки S1; Q2 = U2/(р1 – р2) – поток газа, удаляемый из ячейки через трубопровод с проводимостью U2 при разности давлений на его концах р1 и р2.
С учетом выражений для Q, Q1 и Q2 уравнение (1.14) можно представить в виде
U1(р0 – р1) = S1p1 + U2(р1 – р2),
откуда
р1= (U1р0 + U2р2) / (S1 + U1 + U2). (1.15)
Если конструктивно обеспечить, чтобы S1 >> U1 + U2, а U1р0 >> U2р2, то р0 >> р1 >>р2 и выражение (1.15) можно упростить:
В
ряду последовательно соединенных ячеек
давление постепенно снижается от
ячейки к ячейке и для n-й
ячейки может быть определено по формуле
причем
давление р0
можно измерить компрессионным манометром.

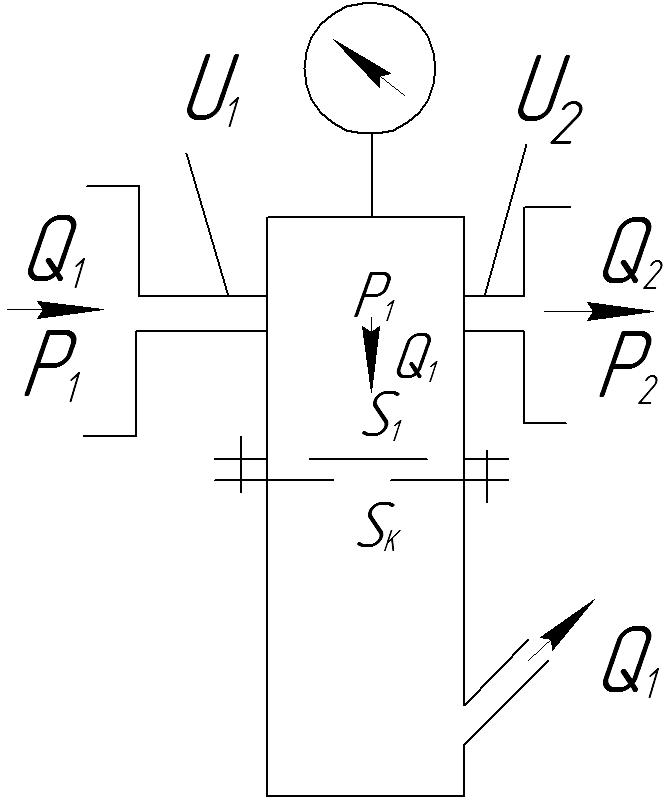

Рис. 1.13. Ячейка вакуумной системы для градуировки манометрических преобразователей методом деления потока
Недостатком этого метода является то, что для его реализации нужны насосы с очень низким предельным давлением и большой быстротой действия, так как для получения стабильного значения Si, где i = 1, 2,... , n, насос подключается к камере через диафрагму и соблюдается условие Sn >> Si.
При градуировке по методу деления потока ошибками, связанными с натеканием и сорбционными процессами, можно пренебречь до тех пор, пока газовый поток в градуировочной камере не будет существенно превышать суммарное натекание и газовыделение. Использование насосов с большой быстротой откачки позволяет осуществить градуировку манометрических преобразователей с погрешностью 4...5 % до самых низких давлений.
