1. Измерение общих давлений

1.1. Классификация методов и приборов для измерения общих давлений

Область давлений, используемая в современной вакуумной тех­нике, 10⁵...10^–12 Па. Измерение давлений в таком широком диа­пазоне не может быть обеспечено одним прибором. В практике из­менения давления разреженных газов применяются различные ти­пы преобразователей, отличающиеся по принципу действия и клас­су точности.

Приборы для измерения общих давлений в вакуумной технике называют вакуумметрами. Они обычно состоят из двух час­тей: манометрического преобразователя и измерительной установ­ки. По методу измерения вакуумметры могут быть разделены на абсолютные и относительные. Показания абсолютных приборов не зависят от рода газа и могут быть заранее рассчитаны. В прибо­рах для относительных измерений используют зависимость парамет­ров некоторых физических процессов, протекающих в вакууме, от давления. Они нуждаются в градуировке по образцовым прибо­рам. Вакуумметры измеряют общее давление газов, присутствующих в вакуумной системе. На рис. 1.1 показаны диапазоны рабо­чих давлений различных типов вакуумметров.

Рис. 1.1. Диапазон рабочих давле­ний вакуумметров

1.2. Деформационные преобразователи

К деформационным преобразователям относятся трубчатые и мембранные преобразователи.

Трубка Бурдона (рис. 1.2) – деформационный манометр в виде спиральной трубки 2, скручивающейся под действием атмосферного давления в случае откачки внутренней полости за счет разных радиусов кривизны, а следовательно, и площадей наружной и внутренней поверхностей трубки.

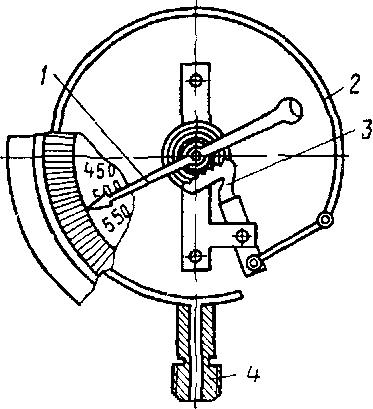

Рис. 1.2. Деформационный трубочный преобразователь (трубка Бурдона)

Подсчитаем силы F₁ и F₂, действующие соответственно на по­верхности с большим и меньшим радиусами:

F₁ = (p_атм – p)A₁; F₂ = (p_атм – p)A₂,

где p_атм – атмосферное давление; р – давление в трубке; А₁ и А₂ – площади наружной и внутренней поверхностей участка спираль­ной трубки.

Измерительное уравнение связывает между собой перемеще­ние конца трубки х и разность давлений р_атм – р соотношением

∆F = F₁ – F₂ =(р_атм – р)(А₁ – А₂) = сх,

где с – жесткость трубки. Манометр измеряет давления в пределах 10⁵... 10³ Па. Измере­ние давлений ниже 10³ Па затруднено тем, что трубка при малой жесткости должна быть достаточно прочной, чтобы выдержать атмосферное давление. Погрешность измерения равна 5 % и ограничена упругим последействием трубки – медленным возвращением трубки в исходное положение после упругой деформации. К вакуумной системе манометр подключается через штуцер 4. Регистрация перемещения спиральной трубки обычно рычажно-стрелочная, когда конец спиральной труб­ки связан через зубчатый сектор 3 со стрелкой 1.

Деформационные мембранные преобразователи различаются в зависимости от способа регистрации перемещения мембраны и метода измерения. В барометрах исполь­зуется схема, показанная на рис. 1.3, а. Внутри герметичной поло­сти, образованной мембранами 1, создается сравнительное давление р_ср. Если измеряемое давление р не равно р_ср, то происходит деформа­ция мембран и перемещение стрелки, пропорциональное разно­сти давлений (р_ср – р) = kx, где k – коэффициент пропорциональности. Такой прибор измеряет разность давлений и поэтому называется дифференциальным.

На этом же принципе основана работа мембранного преобразователя (рис. 1.3, б), но в нем применен емкост­ный метод регистрации перемещения. Мембрана 2 в этом прибо­ре герметично разделяет корпус 1 на две камеры, в одной из ко­торых поддерживается сравнительное давление р_ср, а другая при­соединяется патрубком 5 к вакуумной системе. Через изолятор 4 в нижнюю камеру вводится электрод 3, образующий с мембраной конденсатор, емкость которого является функцией давления. Этот преобразователь может измерять абсолютное давление в вакуум­ной системе, если р_ср = 0.

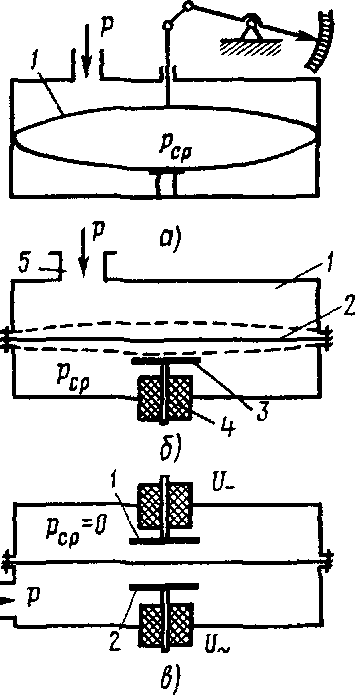

Рис. 1.3. Деформационные мем­бранные преобразователи

Мембранный преобразователь с двумя электродами (рис. 1.3, в) работает при нулевой деформации мембраны. На электрод 2 подается переменное напряжение, позволяющее определить емкость и положение мембраны. На электрод 1 прикладывается постоянное напряжение, которое за счет электростатических сил возвращает мембрану к исходному положению, компенсируя воздействие разности давлений. Разность давлений в этом приборе пропорцио­нальна квадрату постоянного напряжения, приложенного к элек­троду 1.

Диапазон измерения мембранных преобразователей 10⁵ ... 10^–1 Па. Но так как линейность показаний сохраняется только при небольших деформациях мембраны, то один прибор может изме­рять давления, лежащие в пределах 2...3 порядков.

Нижний предел измерения ограничивается температурными деформациями, минимальной жесткостью и прочностью мембраны. Преобразователи с электростатической компенсацией деформации мембраны имеют более стабильные характеристики.
