Условие расчета выполняется.
Определяем расчетный температурный перепад:
- коэффициент, учитывающий зависимость
положения наружной поверхности
ограждающих конструкций по отношению
к наружному воздуху [3] тб 6;
- расчетная средняя температура
внутреннего воздуха здания, °С.
- расчетная температура наружного
воздуха в холодный период года, принимаемая
равной средней температуре наиболее
холодной пятидневки обеспеченностью
0,92, °С.
Определяем нормируемый температурный перепад:
согласно [3] тб 5
Условие расчета выполняется.

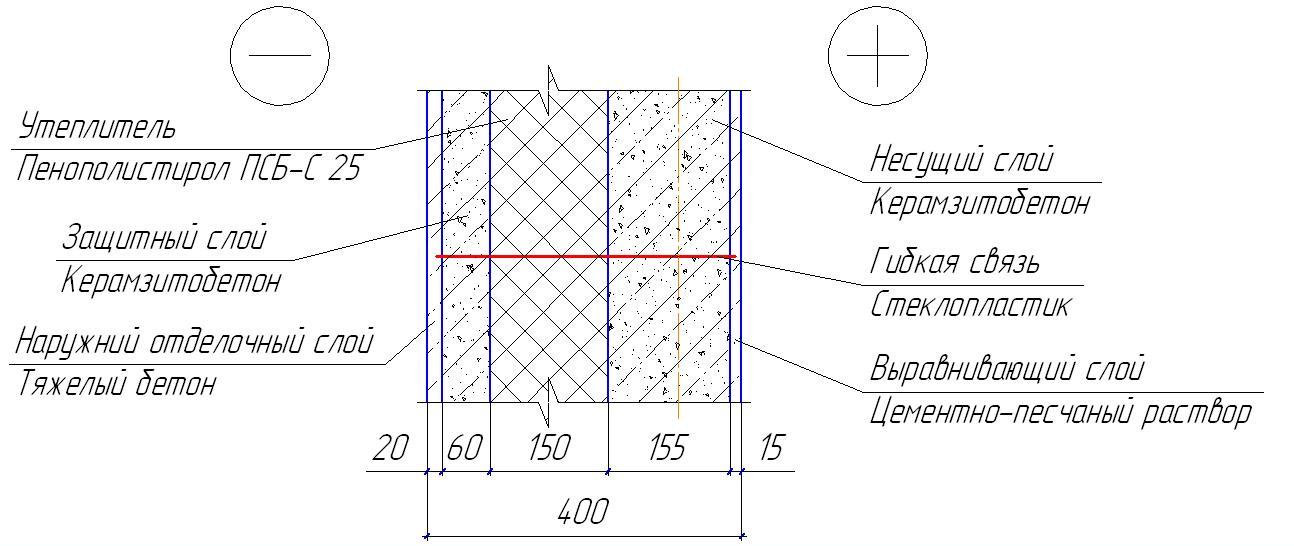

С
хема
принятой по теплотехническому расчету
конструкции наружных стеновых плит:
Плиты перекрытия и покрытия.
Покрытия и перекрытия в здании приняты из сборных железобетонных плит толщиной 160мм, Отпирание плит покрытия и перекрытия на несущие стены производиться минимум по трем сторонам и составляет 80 мм. По стыкам выполняется заполнение цементно-песчанным растворам М100 для создания горизонтального диска жесткости. Покрытие и подвальное перекрытия дополнительно утепляются. Толщина покрытия 402 мм, с инверсионной кровлей. Толщина утеплителя принята на основе теплотехнического расчёта.
Для приставных лоджий приняты плиты толщиной 160мм. Опирание плит лоджий производиться по двум сторонам на 80 мм в продольном направлении.
Лестнично-лифтовой узел.
Предусмотрены двойные тамбуры. Выносной тамбур и стена между мусорокамерой и внутренним тамбуром утепляются. Для создания удобства передвижения маломобильных групп населения при входе в подъезд устраивают пандус и в тамбурах входные двери открываются вовнутрь. Приставной тамбур крепиться к зданию сварным соединением арматурных выпусков с закладными деталями.
Лестничная клетка имеет искусственное и естественное освещение через оконные проемы. Все двери по лестничной клетке открываются в сторону выхода из здания по условиям пожарной безопасности.
В проекте приняты железобетонные двухмаршевые лестницы. Уклон лестниц 1:2. Для опирания междуэтажных лестничных площадок в стенах устраиваются ниши. Крепление междуэтажных площадок со стенами производиться при помощи сварных соединений закладных деталей.
Предусмотрено ограждение лестничных маршей стальными периллами высотой 0,900 м. Их приваривают к закладным деталям на боковой стороне маршей. Поручень облицован пластмассой.
В каждом подъезде расположен пассажирский лифт грузоподъемностью 630 кг, глубина лифтовой кабины 2,100 м, площадка перед раздвижными дверями лифта 1,500 м согласно [1]
Машинное отделение лифта высотой 3,600 м размещается частично в объеме чердака. Через каждое машинное отделение осуществляется выход на кровлю. Покрытие машинного отделения односкатное со сбросом воды на основную кровлю, уклон 0,050.
Кровля, водоотвод
В проектируемом здании принято конструктивное решение покрытия с инверсионной плоской кровлей, которое включает: сборные железобетонные плиты, уклонообразующий слой из керамзитобетона, грунтовку, водоизоляционный ковер из ПВХ-мембраны, однослойную теплоизоляцию, предохранительный (фильтрующий) слой из геотекстиля, пригруз из гравия. В качестве теплоизоляции применяться плиты экструдированного пенополистирола с низким водопоглощением. [4]
Предусмотрен внутренний организованный водосток. В местах пропуска через кровлю воронок внутреннего водостока устраивают понижение на 15-20 мм в радиусе 0,5-1,0 м от уровня водоизоляционного ковра и водоприемной чаши. Принято 3 водосборных воронки. Уклон кровли 0,020, уклон ендовы 0,005. Плиты покрытия машинных отделений монтируются с заданным уклоном 0,050. Покрытие машинных отделений включает: железобетонные плиты, стяжку из цементно-песчаного раствора грунтовку, водоизоляционный ковер из ПВХ-мембраны, однослойную теплоизоляцию, предохранительный слой из ПВХ-мембраны.
Для обслуживания кровли устраиваются ходовые дорожки из резиновых плиток, которые укладываются с зазорами, во избежание возникновения препятсвтий для отвода воды с кровли.
