6.Требование пб к отставанию вентиляционных труб от забоя при проведении тупиковых выработок.

 Вентиляторная установка для проветривания при проходке ствола должна быть расположена на поверхности на расстоянии не менее 10 м от ствола.

Отставание вентиляционных труб от забоя ствола должно определяться проектом и быть не более 15 м. При погрузке породы грейфером это расстояние может быть увеличено до 20 м.

Трубы должны быть изготовлены из негорючих материалов и подвешиваться на канатах или крепиться жестко к обделке.

При проходке восстающих выработок концы вентиляционных труб должны располагаться у отбойного полка и находиться от забоя на расстоянии не более 6 м. Запрещается проходка буровзрывным способом восстающих выработок, не оборудованных средствами дистанционного отбора из забоя проб воздуха для контроля качества его состава.

Все смены, занятые на проходке восстающих выработок, должны быть обеспечены приборами анализа воздуха и обучены пользованию ими.

При проходке горизонтальных выработок отставание вентиляционных труб от забоя не должно превышать 10 м при площади сечения забоя не более 16 м2. При площади сечения забоя более 16 м2 величина отставания вентиляционных труб устанавливается проектом и должна быть не более 15 м.

Допускается в отдельных случаях проветривание тупиковых выработок с использованием сжатого воздуха и эжекторов.

При проветривании выработок большой длины допускается установка вентиляторов-побудителей при обязательном оборудовании их устройствами шумоглушения, конструкция которых согласовывается с территориальным органом Госгортехнадзора России. В ПОС должны быть предусмотрены меры по обеспечению возможности выполнения аварийных вентиляционных режимов.

Для проветривания тупиковых выработок вентилятор местного проветривания должен устанавливаться на свежей струе не ближе 10 м от исходящей из тупиковой выработки. Производительность вентилятора не должна превышать 70% количества воздуха, подаваемого к месту его установки. Выбор вентиляторов и вентиляционного трубопровода должен производиться согласно ППР.

7.Изложите основные законы расчета вентиляционных сетей.

Аналитические методы расчета вентиляционных сетей базируются на использовании первого и второго законов сетей.

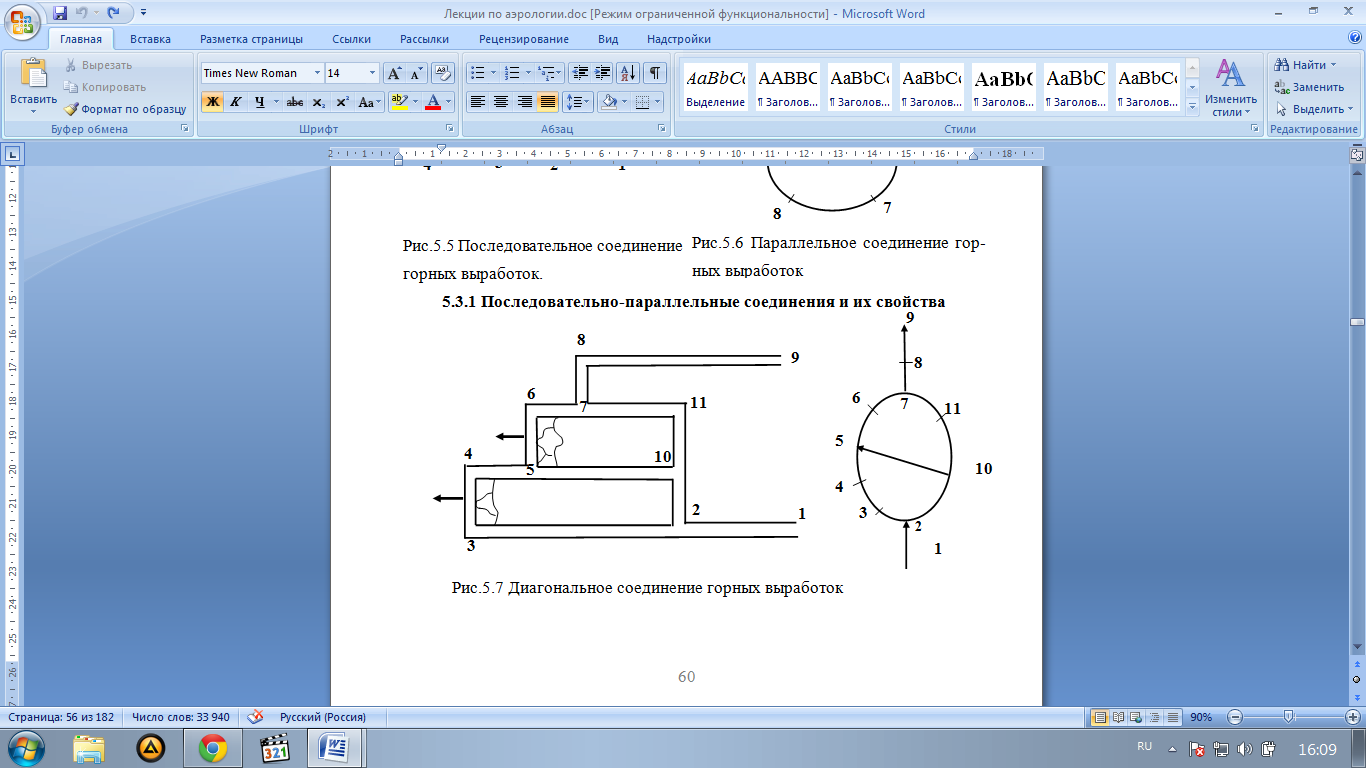

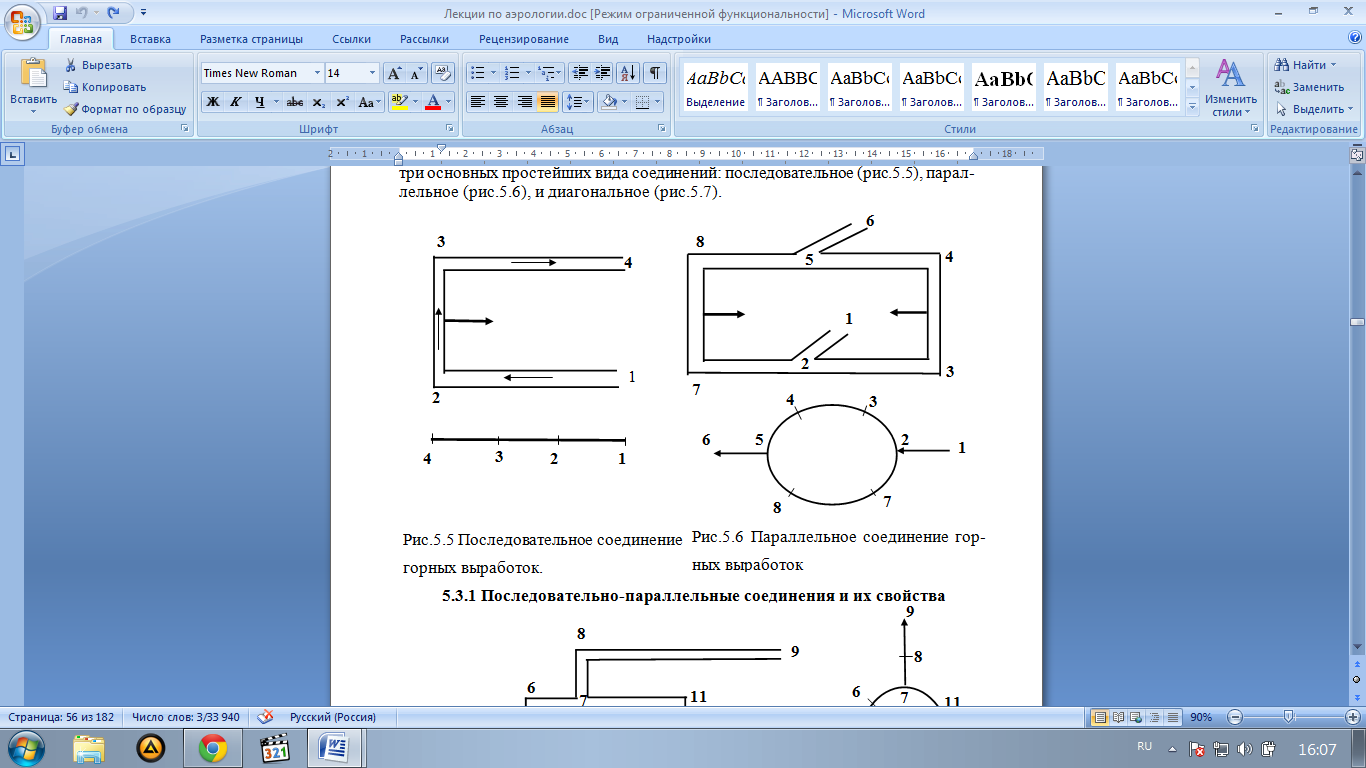

В зависимости от взаимного расположения выработок в схеме различают три основных простейших вида соединений: последовательное (рис.5.5), параллельное (рис.5.6), и диагональное (рис.5.7).

Рассчитать любое соединение это, значит, определить режим проветривания всех ветвей входящих в соединение. Режим проветривания вентиляционной ветви характеризуется в полной мере тремя параметрами:

Потоком воздуха, протекающим по ветви, q_i м³/с;

Депрессией ветви, которая представляет собой разность полных давлений на концах ветви, h_i кг/м²;

Аэродинамическим сопротивлением ветви, R_i кг*с²/м⁸;

Эти параметры связаны между собой отношением

Р₁-Р₂=h_i=R_i*q (5.10)

где Р₁, Р₂ –полное давление в начале и конце ветви.

Из этого отношения каждый параметр может быть определен при условии, что два других известны

R_i= (5.11)

q_i= (5.12)

Пользуясь первым и вторым законами расчета сетей, выведем соотношения, которыми описываются последовательно-параллельные соединения и сформулируем правила их расчетов.

Обозначим:

q_i, h_i, R_i- cсоответственно, поток воздуха, депрессию и аэродинамическое сопротивление вентиляционной ветви;

Q, H, R₀- cсоответственно, поток воздуха, депрессию и аэродинамическое сопротивление всего соединения.
