1.Что называется шахтной вентиляционной сетью и как они изображаются?
Совокупность связанных между собой выработок шахты, по которым движется воздух и вентиляторов называется вентиляционной сетью.

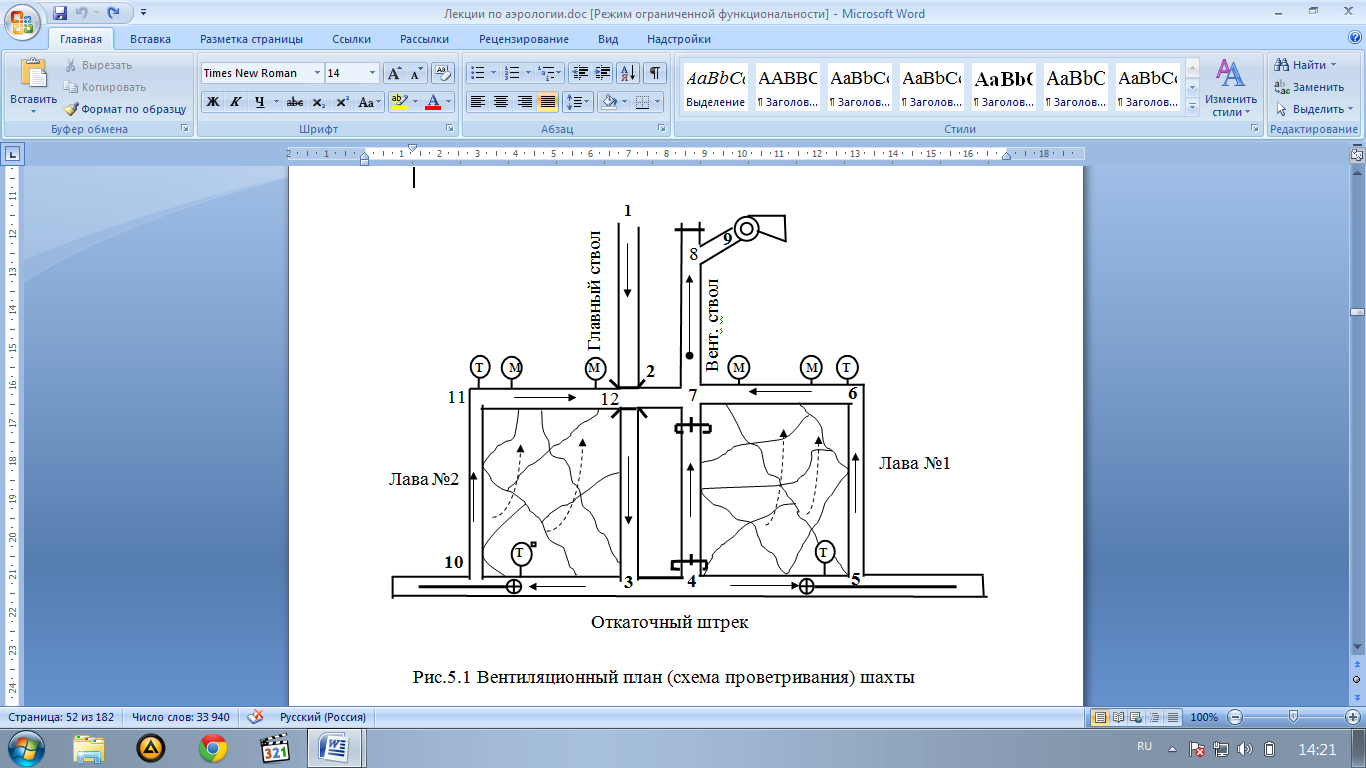

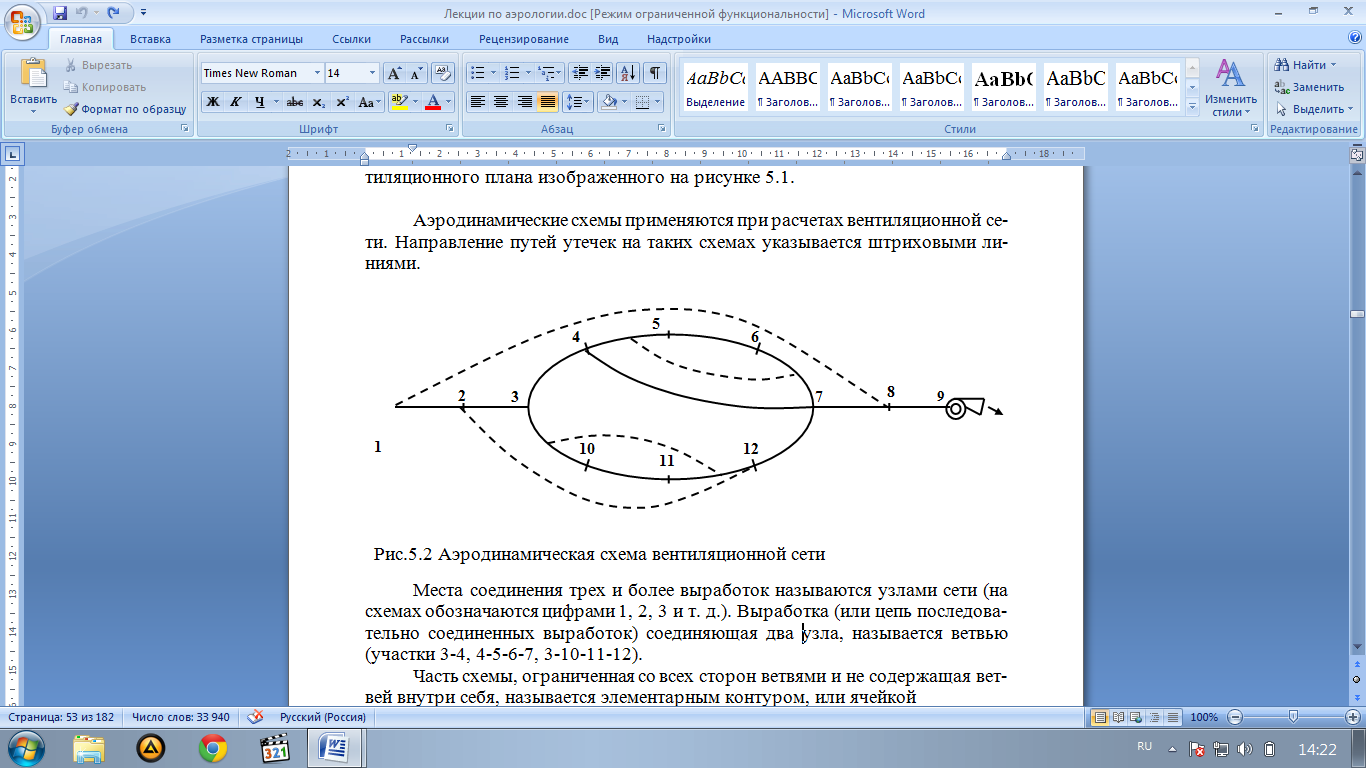

Вентиляционные сети изображаются в виде вентиляционных планов (схем проветривания) и аэродинамических схем (схем вентиляционных соединений).
На вентиляционных планах условными знаками отмечены направление воздушных потоков, вентиляционные сооружения, количество проходящего по выработкам воздуха, его скорость, поперечное сечение выработок, места установки датчиков контроля параметров рудничной атмосферы, телефонов, станций замера расхода воздуха, сланцевых и водяных заслонов, вентиляторов местного проветривания (ВМП) с указанием режима их работы и др.
2. Какое соединение горных выработок называется диагональным? Изложите методику определения направления воздуха в диагонали.

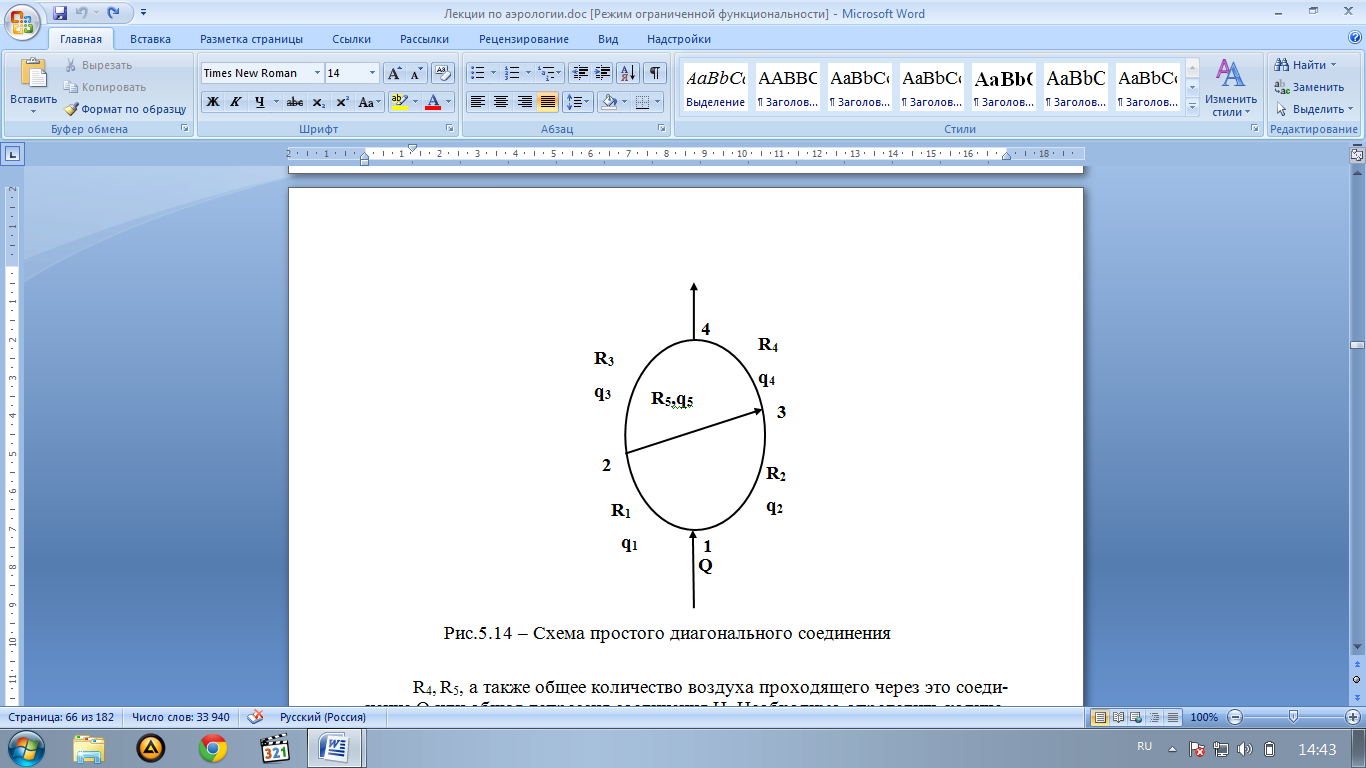

Диагональным называется соединение выработок, при котором две параллельные выработки соединяются между собой, кроме начального и конечного пунктов, еще одной или несколькими дополнительными выработками называемыми диагоналями. А под диагональю понимается такая ветвь-выработка, направление движения воздуха в которой может измениться на противоположное при изменении аэродинамического сопротитивления других ветвей.
Равенство
является условием того, что воздух в
диагонали не пойдет.
<
движения воздуха от узла 3 к узлу 2
> движения воздуха от узла 2 к узлу 3
3.Способы подачи воздуха в забои тупиковых выработок.
Основные задачи проектирования тупиковых выработок и стволов
Воздух в забои тупиковых выработок и стволов может подаваться: за счет диффузии, общешахтной депрессии и вентиляторами местного проветривания. За счет диффузии разрешается проветривать выработки длиной до 10 м. На газовых шахтах разрешается проветривать тупики длиной до 6 м, кроме восстающих, при отсутствии в них слоевых и местных скоплений метана, а размещение в них электрооборудования разрешается при условии установки в них датчиков автоматического контроля метана.

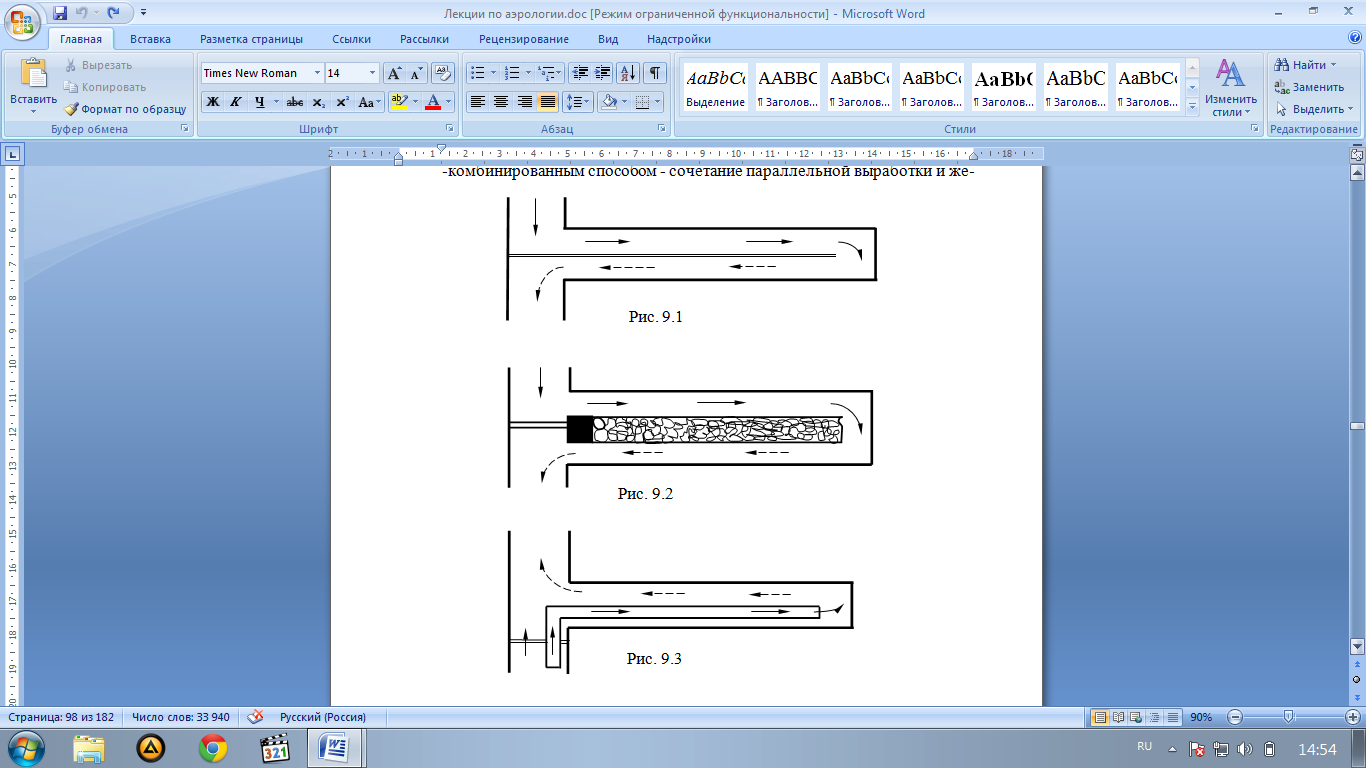

Подача воздуха в забой за счет общешахтной депресии может осуществляться:
-при помощи продольных перегородок (рис.9.1);
-при помощи параллельной выработки (например, при проведении парных выработок широким ходом) (рис.9.2);
-при помощи жестких вентиляционных труб (рис.9.3);

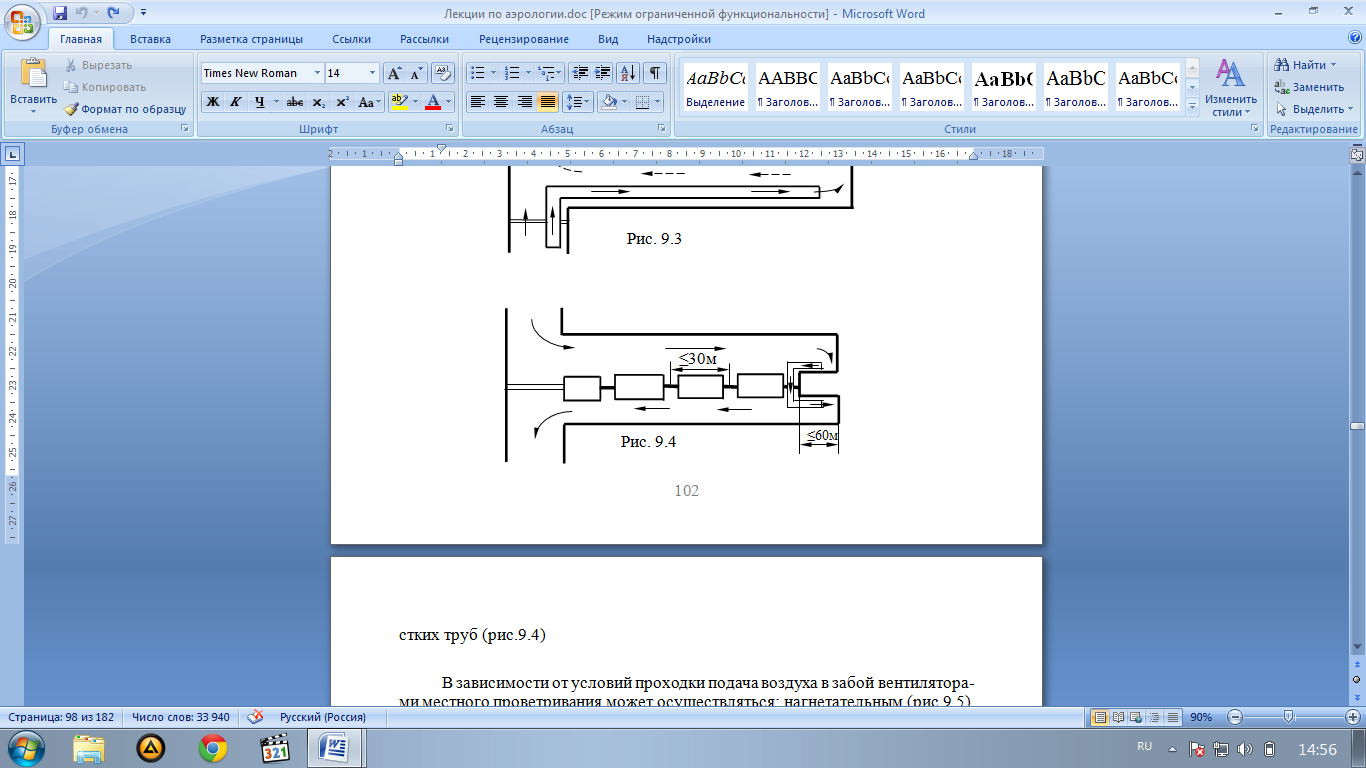

-комбинированным способом - сочетание параллельной выработки и жестких труб (рис.9.4)

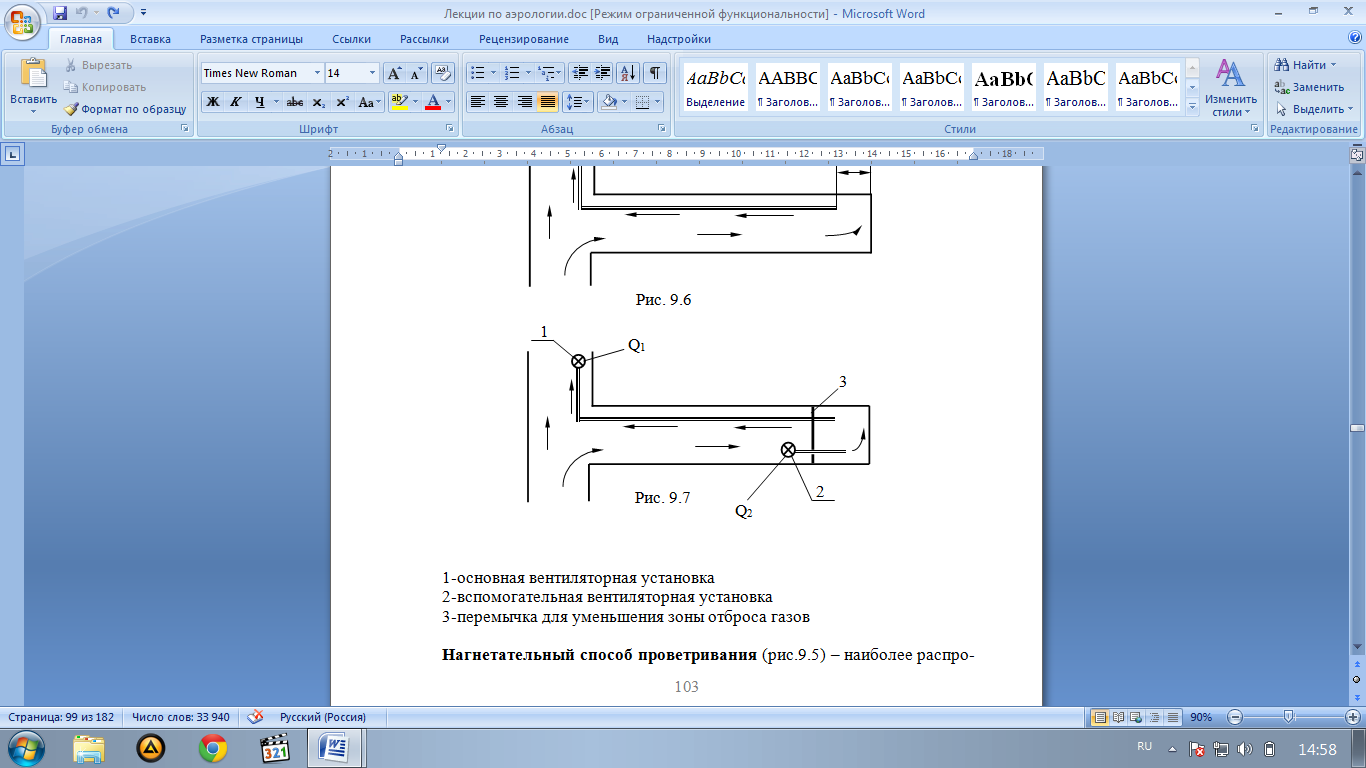

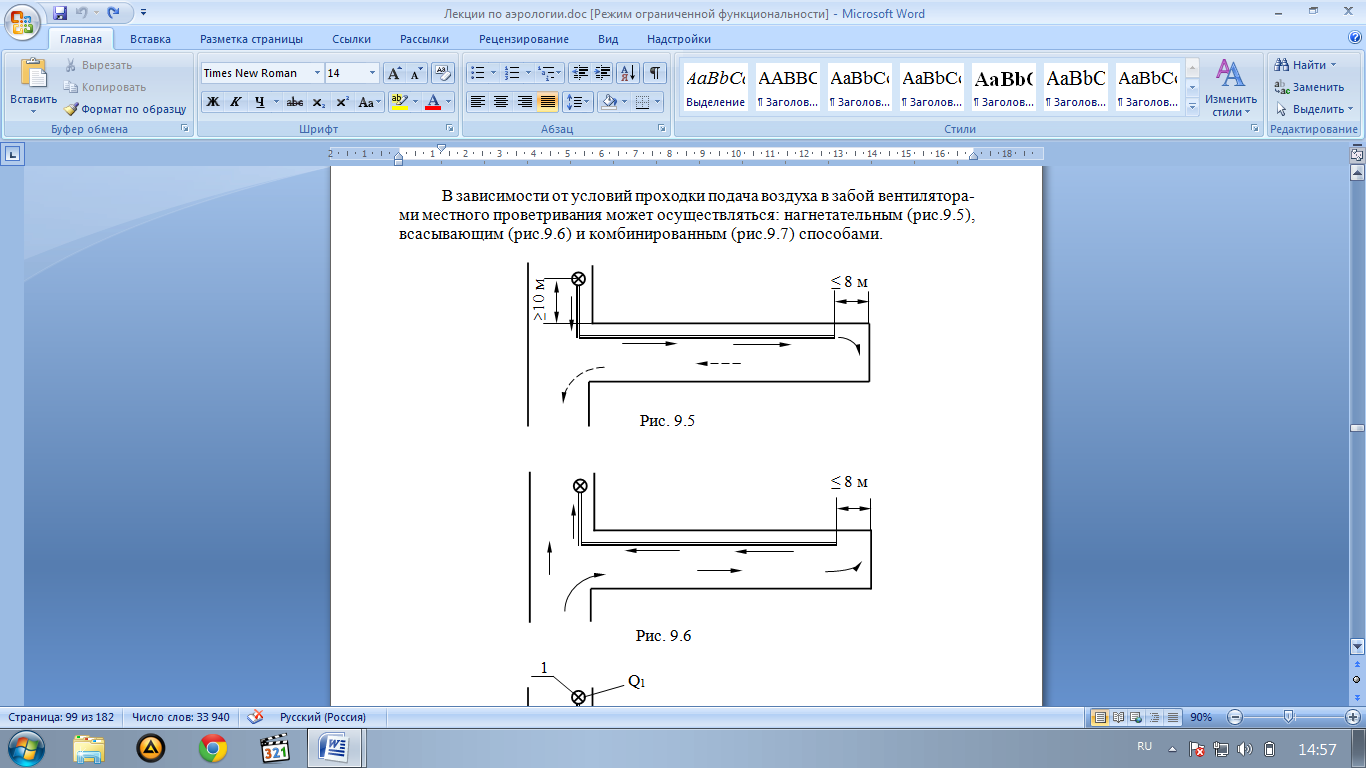

В
зависимости от условий проходки подача
воздуха в забой вентиляторами местного
проветривания может осуществляться:
нагнетательным (рис.9.5), всасывающим
(рис.9.6) и комбинированным (рис.9.7)
способами.
1-основная вентиляторная установка
2-вспомогательная вентиляторная установка
3-перемычкадля уменьшения зоны отброса газов
4.Из каких элементов состоит шахтная вентиляционная сеть?
. В шахтную вентиляционную сеть входят горные выработки и сооружения, по которым двигается воздух, а также выработка, вентиляционные сооружения и произведенное пространство, через которые просачивается воздух в таком количестве, что влияет на проветривание шахты. Направление воздушных потоков осуществляется посредством вентиляционных сооружений (вентиляторы, перемычки, двери, трубопроводы, кроссинги и др.
