Прочность грунтов на сдвиг
Если напряжение сдвига в массе грунта превышает определенную величину, возникает пластическая деформация, и происходит относительное перемещение: сдвиг разрушает грунт.
Между песками и глинами проведем различие.
Пески. На всех гранях, расположенных вдоль линии или поверхности разрыва песка, существует пропорциональность между касательным напряжением т и нормальным напряжением Ϭ: напряжение сдвига связано только с трением между зернами. При возникновении относительного перемещения можно записать:
τ = Ϭtgφ,
где φ - угол внутреннего трения песка.
34
В среднем угол трения песков составляет около 35°. У высокоплотных песков угол трения достигает 40-45°, у рыхлых песков угол трения составляет менее 30°.
Глинистые грунты. В глинах и илах прочность на сдвиг относится как к контактным действиям (трению), так и физическим связям между частицами.
Поскольку глина или ил насыщены, нормальное напряжение с частично уравновешивается давлением в пустотах U.И в таком случае вышеприведенное уравнение предела равновесия можно записать в виде:
τ = С + (ϭ - u) tgφ,
где (ϭ - u) - нормальное напряжение, которому обычно подвергается твердый скелет.
Величина С означает сцепление (или прочность на сдвиг при нулевом нормальном напряжении).
Для определения прочности грунтов на сдвиг проводят два типа эксперементов: прямой сдвиг и испытание трехосным нагружением.

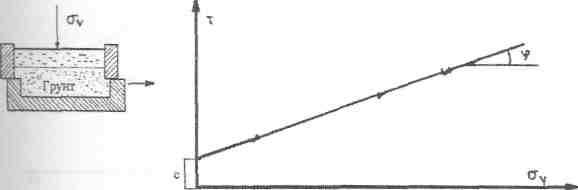

Испытание на прямой сдвиг проводится на устройстве, схематично изображенном на рис. 1.6, а.
(а)
Рис. 1.6. Определение прочности грунтов на сдвиг:
а) принцип испытания на прямой сдвиг с целью определения собственной кривой;
б) принцип испытания трехосной нагрузкой с целью определения собст венной кривой.
35
Образец грунта заключается в разрезанную коробку, обе половины которой способны смещаться относительно друг друга. Образец подвергается следующим нагрузкам:
постоянной нормальной нагрузке ϭ;
напряжению сдвига τ, увеличивающемуся до разрыва. Местоположение точек, представляющих пары значений (ϭ, τ) на
изломе, составляет собственную кривую.
При испытании с трехосным нагруженном образец грунта, заключенный в герметичную оболочку (рис. 1.6, б) и помещенный в камеру, подвергается:
- в боковом направлении действию напряжения ϭ3(=ϭ2), создаваемого жидкостью;
- в вертикальном - действию напряжения ϭ1,создаваемого поршнем. При поддержании ϭ3 постоянным, ϭ1постепенно увеличивают до
разрыва. Записывается кривая отношения «осевой нагрузки (ϭ1- ϭ3) к осевой деформации ɛ». На рис. 1.7 представлен ряд типичных кривых «напряжение-деформация» для песков и глин. Излом принимает форму:
или плоскости сдвига (в жестких грунтах);
или чрезмерной деформации (особенно в мягких глинах).
(б)Мягкий песок (Ке<«и (д Рыхлый песок

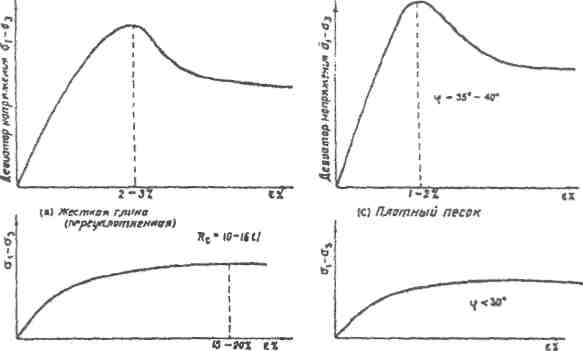

Рис. 1.7. Кривые зависимости деформации от напряжения для грунтов различных типов

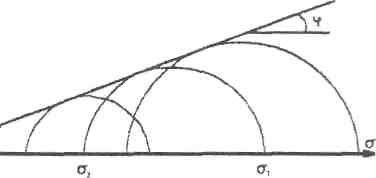

С помощью этого испытания определяют круги предельного равновесия Мора. Огибающая кругов Мора образует собственную кривую, которая практически линейна в случае с образцами, подвергнутыми обычным нагрузкам порядка сотен кПа или большим.
В случае глинистых грунтов, в зависимости от скорости проведения трехосного нагружения, внутреннее давление и, созданное увеличением нормальных напряжений, может или исчезнуть (рассеяться), или остаться.
36
Сжимаемость грунтов
Зернистый скелет породы, находящийся в определенном состоянии напряжения, подвергается постепенному сжатию. При испытании песков оседание обычно мало и не требует много времени. Изучение же уплотнения глин требует длительных лабораторных экспериментов.
Уплотнение глины состоит из трех ясно различимых фаз, соответствующих трем различным физическим явлениям.
Мгновенное оседание грунта до удаления воды соответствует недренируемой деформации грунта.
Первичное оседание (или гидродинамическое уплотнение) соответствует диссипации внутреннего давления и. Длительность этой фазы можно рассчитать, если известны конфигурация слоя (толщина, дренажные слои), сжимаемость и проницаемость грунта.
Вторичное оседание, являющееся следствием ползучести, подчиняется линейному закону в логарифме времени. Это дополнительное оседание, практически ничтожное у плотных и переуплотненных глин, наоборот, приобретает важное значение для ила или мягких глин.
37
