2.5. Сваи
За последние годы в море, на все увеличивающихся глубинах, в настоящее время превышающих 300 м, было установлено множество платформ на сваях. Металлическая рама, устанавливаемая на дне, крепится на сваях, которые забиваются или вводятся в пробуренные шахты на определенную глубину (рис. 2.10).
59

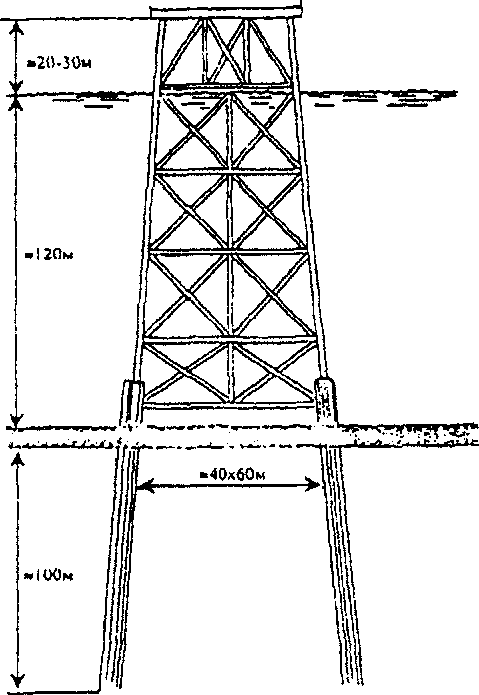

Рис. 2.10. Схематическое изображение
стационарной платформы на сваях
Основные принципы конструирования основании морских свайных сооружений идентичны принципам конструирования глубоких фундаментов на суше. Однако задача осложняется тремя факторами:
нагрузки на каждую сваю в море обычно составляют 2000-3000 т, т.е. значительно превышают нагрузки на сваи наземных сооружений;
длины свай обычно значительно превышают длины свай, забиваемых под фундаменты сооружений на суше, что не позволяет применять дня расчета несущей способности морских свай практику расчета несущей способности наземных свай;
информация о морских грунтах, как правило, ограничена вследствие высокой стоимости работ по исследованию и, кроме того, она часто бывает неточной вследствие трудностей проведения исследований.

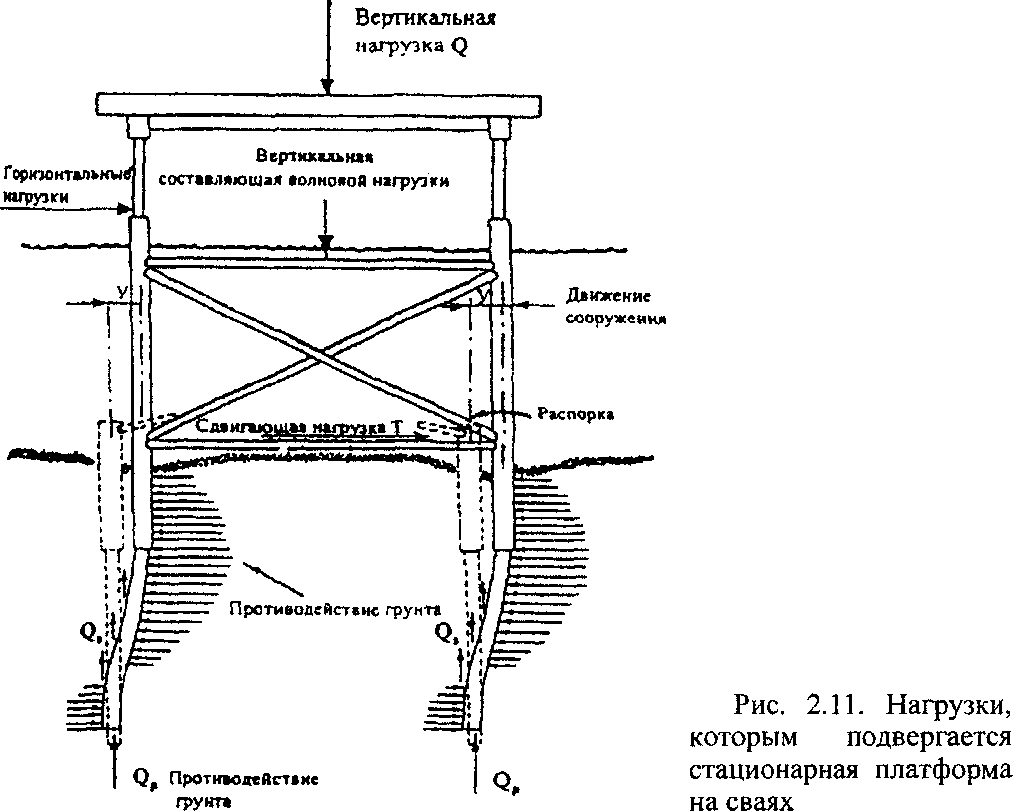

Изучение устойчивости стационарных металлических платформ можно свести к изучению устойчивости свай, частично забитых в грунт и характеризующихся следующим (рис. 2.11):
сжимающей и растягивающей составляющей и несущей способности свай;
поведением свай и грунта под влиянием боковых нагрузок:
возможностью ожижения грунта при забивке, от чего зависит начальная несущая способность;
риском размыва грунта у сваи.
Несущая способность сваи рассчитывается по прочности грунта на сдвиг. В зависимости от использованной техники разведки грунта прочность на сдвиг определяется по одному из следующих параметров:
60
прочности на сдвиг недренируемого образца Su, измеренной в лаборатории или непосредственно в грунте;
прочности на сдвиг дренируемого образца, определенной в лаборатории после диссипации внутреннего давления;
сопротивлению внедрению в грунт наконечника и боковому трению, измеренному пенетрометром;
предельному давлению, выведенному из эксперимента по измерению давления.
Несущая способность сваи зависит от ее диаметра и глубины внедрения в грунт.
Усилие на извлечение (растягивающее), как правило, меньше несущей способности сваи (при сжатии). Однако, хотя оценка несущей способности является очень приблизительной, оценка усилия извлечения является еще более неточной, что оправдывает весьма завышенные значения, в частности, бокового усилия трения.
Воздействие ударов при забивке свай может вызвать ожижение рыхлых или чувствительных грунтов (слабо уплотненных грунтов, жидких или мягких глин), что приводит к весьма значительному (временному) снижению прочности на сдвиг и, следовательно, несущей способности. Трудности, встречающиеся при установке некоторых платформ в мягких грунтах, можно, по крайней мере отчасти, объяснить ожижением грунта при забивке свай.
61
После прекращения забивки глинистые грунты с различной скоростью «восстанавливаются», тем самым быстро набирая более высокую прочность на сдвиг и модуль упругости. Период времени, необходимый для полного «восстановления» начальных механических свойств, прежде всего зависит от чувствительности и тиксотропии грунта.
Размыв грунта вокруг свай находится в сложной зависимости от ряда параметров, из которых наиболее важными являются:
природа отложений;
скорости течений и амплитуда волн;
диаметр свай и расстояние между ними. В результате размыва:
уменьшается глубина внедрения и, следовательно, несущая способность сваи;
уменьшается устойчивость сваи под действием боковых нагрузок.
