Генераторы линейно-изменяющихся напряжений. Электрическая схема, принцип действия, назначение элементов схемы. Временные диаграммы напряжений.
ГЛИН представляют собой электронные устройства, выходное напряжение которых в течение некоторого времени изменяется по линейному закону. Часто такое напряжение меняется периодически. В этом случае ГЛИН называется генератором пилообразного напряжения (ГПН) или генератором напряжения треугольной формы (рис. 4.10, а, б). Если напряжение меняется от минимального значения к максимальному (по абсолютной величине), то его называют линейно-нарастающим напряжением. Если меняется от максимального значения к минимальному - линейно-падающим.
ГЛИН
нашли широкое применение в отклоняющих
системах осциллографов, телевизоров,
в радиолокации, в преобразователях
“напряжение-временной интервал”,
широтно-импульсных модуляторах и т.д.

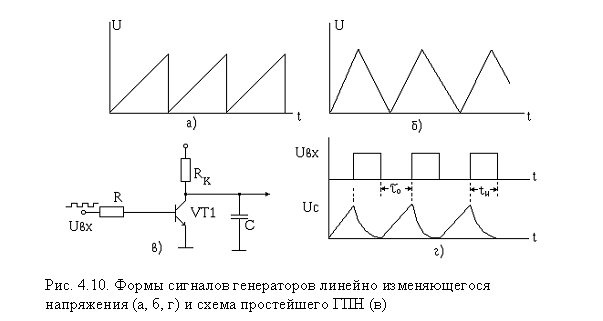

ГЛИН строятся на принципе заряда и разряда конденсатора. Схема простейшего ГПН, работающего по принципу заряда конденсатора, показана на рис. 4.10, в. Она состоит из времязадающего конденсатора С, резистора Rк и транзисторного ключа VT1. На вход транзисторного ключа подается последовательность прямоугольных импульсов с заданным интервалом между импульсами и длительностью (рис. 4.10, г). Когда на базе транзистора нулевое напряжение (промежуток времени между импульсами), транзистор закрыт и происходит заряд конденсатора через резистор Rк. Если постоянная времени цепи Rк C достаточно большая, т.е. существенно больше периода следования прямоугольных импульсов, напряжение на конденсаторе нарастает линейно. Заряд конденсатора продолжается до поступления импульса, открывающего транзистор VT. Когда транзистор открывается, начинается процесс разряда конденсатора. Интервал времени между отпирающими импульсами должен быть достаточным для полного разряда конденсатора С.
Одним из самых важных параметров ГЛИН является коэффициент нелинейности. Для определения g воспользуемся известным утверждением, что линейная функция характеризуется постоянством производной во всех её точках, поэтому отклонение от линейного закона можно оценить коэффициентом нелинейности. Нелинейность определяется максимальным отклонением реальной формы сигнала от идеальной линейной формы.
,
где ic - ток заряда конденсатора
Простейший генератор линейного напряжения характеризуется также коэффициентом использования напряжения источника питания
x = Um / Eп.
Чем лучше линейность пилообразного напряжения, тем меньше амплитуда напряжения ГЛИН.

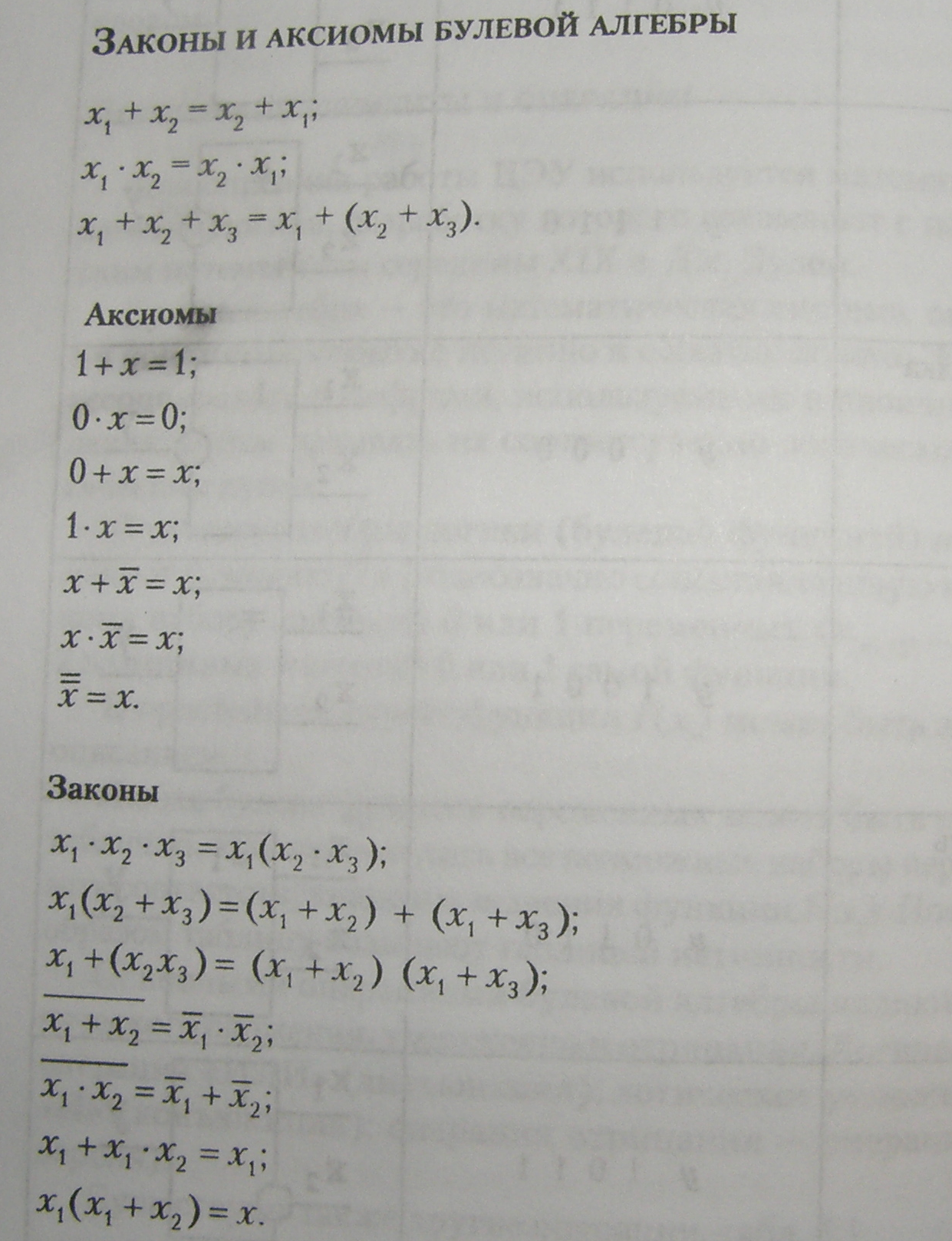

Логические операции. Логические элементы. Законы алгебры логики. Законы оптимизации логических схем.
Логическая операция - это преобразование по правилам алгебры логики (или булевой алгебры) входной цифровой информации в выходную.
Логическим элементом называется электрическая схема, выполняющая какую-либо логическую операцию (операции) над входными данными, заданными в виде уровней напряжения, и возвращающая результат операции в виде выходного уровня напряжения. Так как операнды логических операций задаются в двоичной системе счисления, то логический элемент воспринимает входные данные в виде высокого и низкого уровней напряжения на своих входах. Соответственно, высокий уровень напряжения (напряжение логической 1) символизирует истинное значение операнда, а низкий (напряжение логического 0) - ложное. Значения высокого и низкого уровней напряжения определяются электрическими параметрами схемы логического элемента и одинаковы как для входных, так и для выходных сигналов. Обычно, логические элементы собираются как отдельная интегральная микросхема. К числу логических операций, выполняемых логическими элементами относятся конъюнкция (логическое умножение, И), дизъюнкция (логическое сложение, ИЛИ), отрицание (НЕ) и сложение по модулю 2 (исключающее ИЛИ). Рассмотрим основные типы логических элементов.
Элемент И

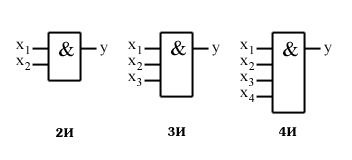

Логический элемент И выполняет операцию логического умножения (конъюнкция) над своими входными данными и имеет от 2 до 8 входов и один выход (как правило, выпускаются элементы с двумя, тремя, четырьмя и восемью входами). На рис. 1. изображены условные графические обозначения (УГО) логических элементов И с двумя, тремя и четырьмя входами соответственно. Элементы И обозначаются как NИ, где N - количество входов логического элемента (например, 2И, 3И, 8И и т.д.).
Рис.
1
Элемент ИЛИ
Логический элемент ИЛИ выполняет операцию логического сложения (дизъюнкция) над своими входными данными и, также как и логический элемент И, имеет от 2 до 8 входов и один выход. На рис. 2. изображены УГО логических элементов ИЛИ с двумя, тремя и четырьмя входами соответственно. Элементы ИЛИ обозначаются также, как и элементы И (2ИЛИ, 4ИЛИ и т.д.).
Рис.
2
Элемент НЕ (инвертор)
Логический элемент НЕ выполняет операцию логического отрицания над своими входными данными и имеет один вход и один выход. Иногда его называют инвертор, так как он инвертирует входной сигнал. На рис. 3 изображено УГО элемента НЕ.
Рис.
3
